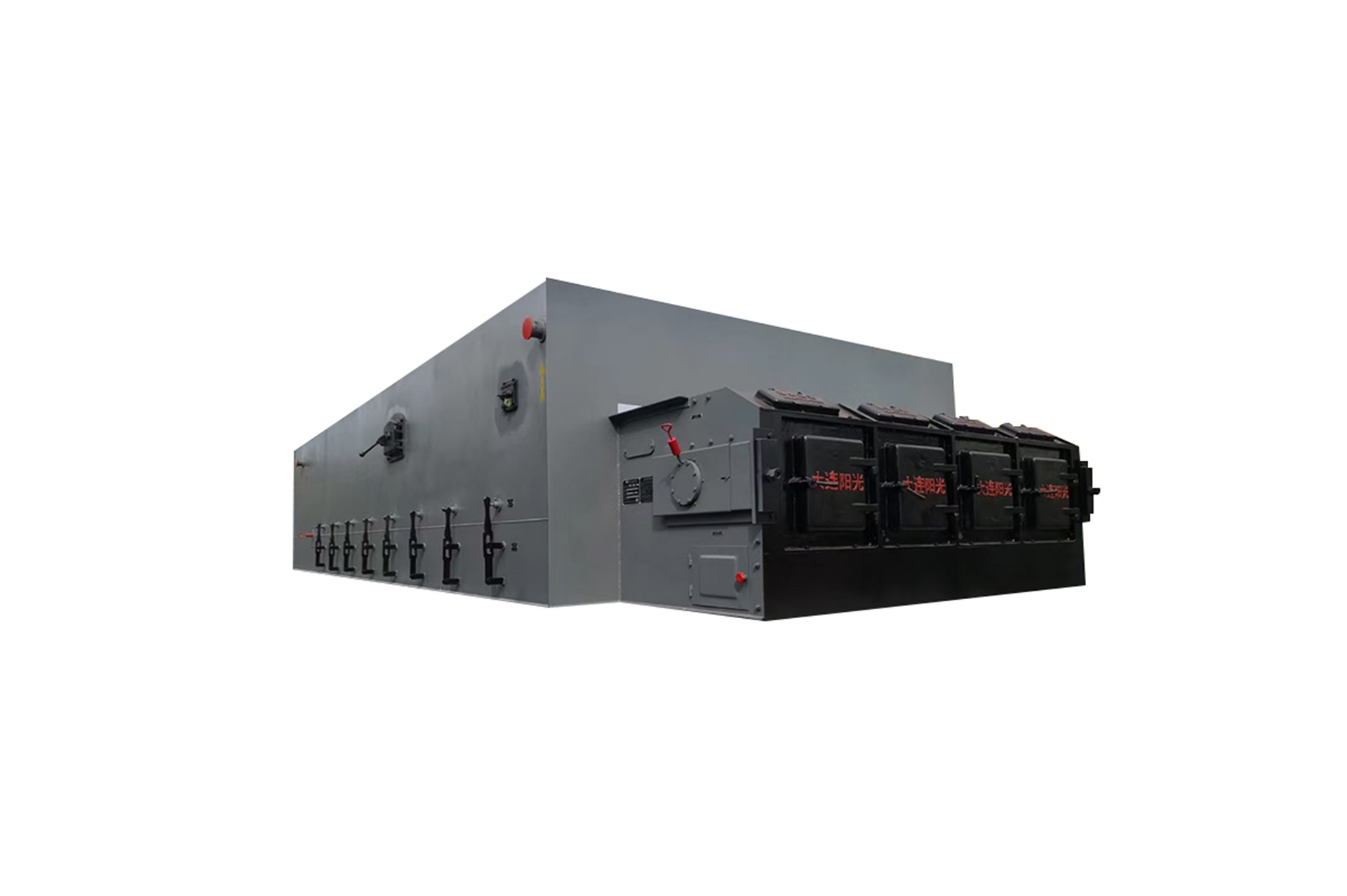

Ghi lò dạng dầm ngang

Giới thiệu sản phẩm

Ghi lò dạng dầm ngang sử dụng tấm ghi dầm ngang có cửa thoát gió xiên. Hướng thoát gió của loại tấm ghi này khác với hướng thoát gió thẳng đứng lên trên của các tấm ghi hiện có. Hướng thoát gió của các lỗ thông gió trên tấm ghi dầm ngang có cửa thoát gió xiên tạo thành một góc nhất định so với phương thẳng đứng. Tốc độ ngang của gió khi rời khỏi tấm ghi có lợi cho việc gió khuếch tán theo phương ngang trong lớp than và cho việc trộn than với không khí, đồng thời giảm than lọt qua ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi lò dạng dầm ngang là thiết bị đốt lớp cơ khí hóa, kết cấu gọn nhẹ. Ghi dầm ngang phù hợp với lò hơi có năng suất bốc hơi từ 20~40 t/h trở lên. Khác biệt chính về kết cấu so với ghi xích là việc sử dụng nhiều dầm cứng. Tấm ghi được lắp vào rãnh tương ứng của dầm, dầm được cố định trên xích dẫn động. Xích dẫn động thường là hai (có thể lắp nhiều xích khi ghi rất rộng), được dẫn động bởi bánh xích lắp trên trục trước (trục chủ động). Được dùng cho các lò hơi lớn, thiết bị sưởi, sấy và các thiết bị chuyên dụng khác. Thích hợp để đốt than bítum, than non và than bùn; thiết bị đốt thiết kế đặc biệt có thể dùng nhiên liệu khác như bã mía, các loại rác.

Yêu cầu sử dụng

Môi chất nhiên liệu dùng cho ghi này phải đáp ứng các yêu cầu sau:

Kích thước hạt lớn nhất của than không quá 40mm, trong đó hàm lượng than vụn 0~~5mm không quá 50%, hàm lượng than vụn 0~~30mm nhỏ hơn 25%.
Độ ẩm của than nhỏ hơn 20%, nên ở mức 8~12%.
Hàm lượng tro của than phải nhỏ hơn 30% nhưng không thấp hơn 10%, hàm lượng chất bốc không thấp hơn 20%.
Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.
Tính kết cốc không mạnh.
Nhiệt trị thấp của than phải lớn hơn 4350 kcal/kg.
Nếu các yêu cầu về môi chất trên xung đột với yêu cầu môi chất của thiết bị cấp than, lấy yêu cầu cao nhất.

Nhiệt độ gió cấp một dùng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

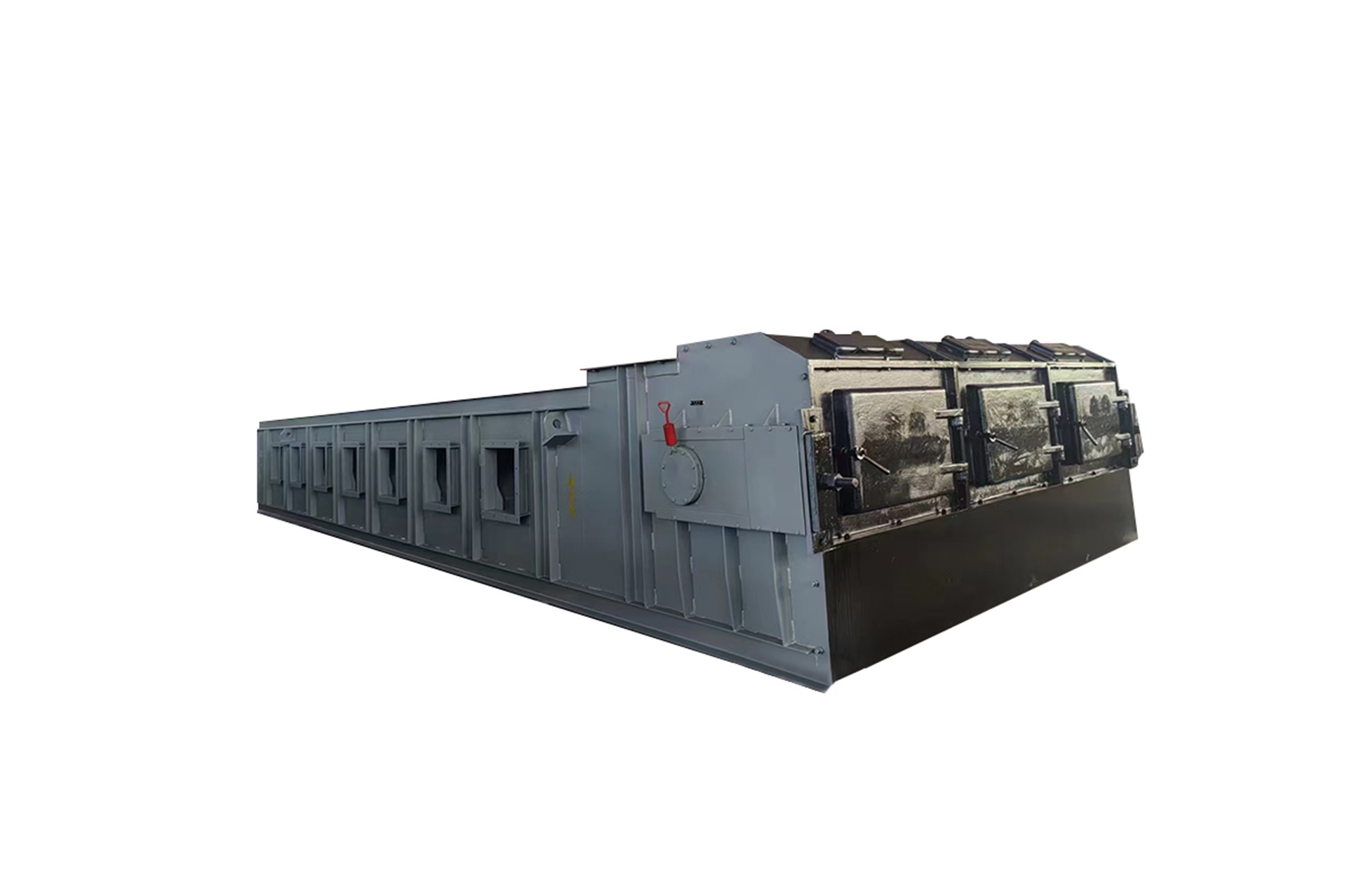

Toàn bộ ghi gồm các bộ phận sau: (1) khung đỡ; (2) xích ghi; (3) thiết bị thải tro; (4) làm kín bên; (5) ống dẫn gió vào; (6) khối dẫn hướng phía sau; (7) thiết bị chắn gió phía trước; (8) cụm trục; (9) cụm phễu than

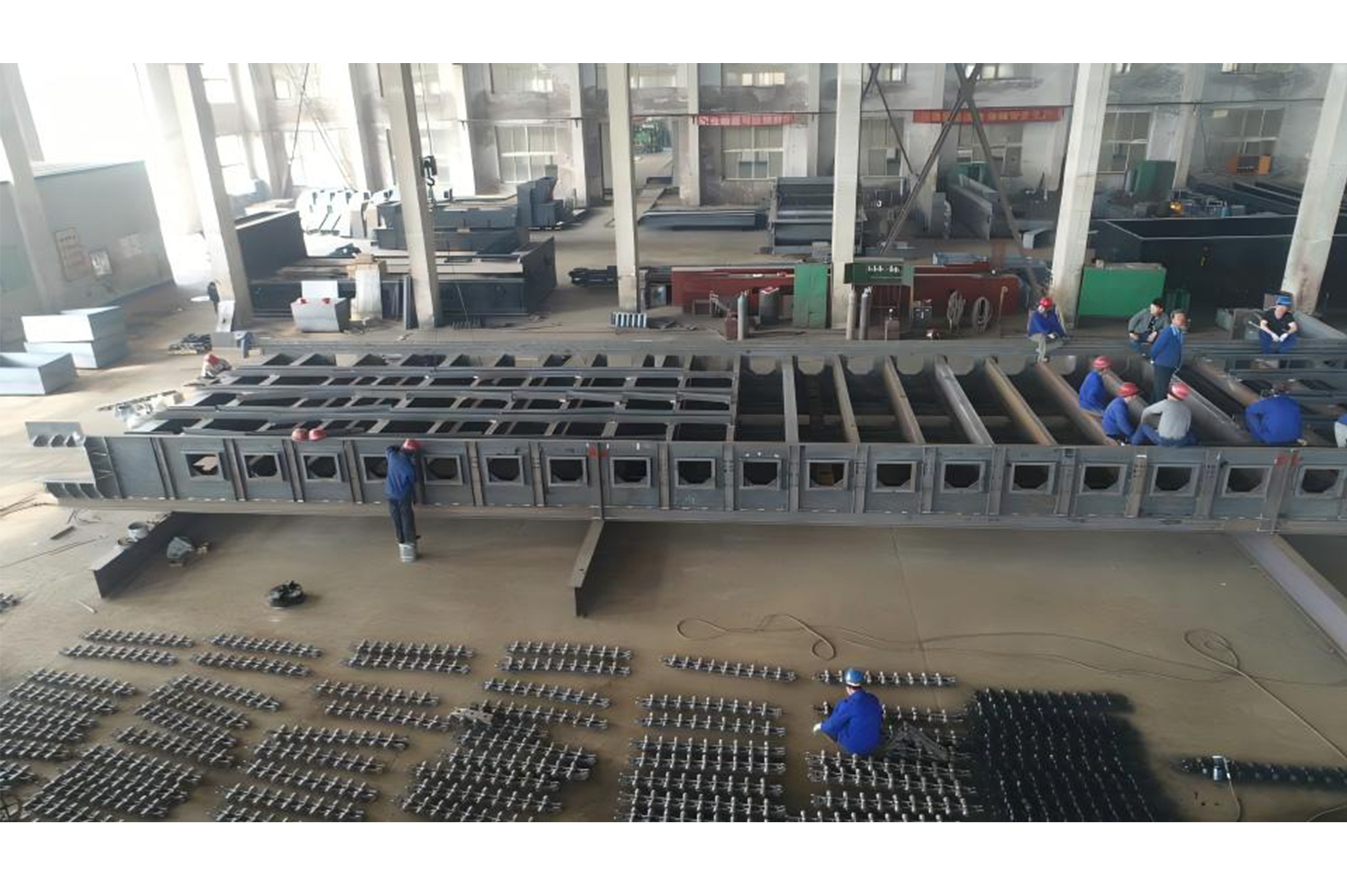

Khung đỡ gồm tấm vách trái phải và các dầm ngang trước, giữa, sau. Giữa dầm ngang, thiết bị thải tro và vách ngăn buồng gió hình thành nhiều buồng gió dung tích lớn tương đối kín; nhờ đó có thể điều chỉnh lượng gió từng vùng trên mặt ghi và giúp nhiên liệu cháy hoàn toàn.
Xích gồm mắt xích, con lăn, khối dẫn hướng giữa, trục xích, vòng hãm, chốt. Mắt xích được đúc có rãnh bu lông, dầm được cố định bằng bu lông.
Một đầu ghi được dẫn động bởi trục chủ động, không có trục bị động, đầu kia lắp thiết bị dẫn hướng; việc chuyển tiếp của xích giữa ray trên và ray dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mô men xoắn trục chủ động do hộp giảm tốc của ghi cấp qua khớp nối.
Làm kín bên gồm làm kín bên kiểu rãnh dòng chữ L nằm ngang và làm kín bên tấm ghi; hai đường làm kín nâng cao độ an toàn và độ tin cậy khi vận hành.
Thiết bị thải tro kiểu đẩy kéo; kéo tay cầm cửa thải tro, mở cửa thải tro để xả tro mịn và than tích trong buồng gió.

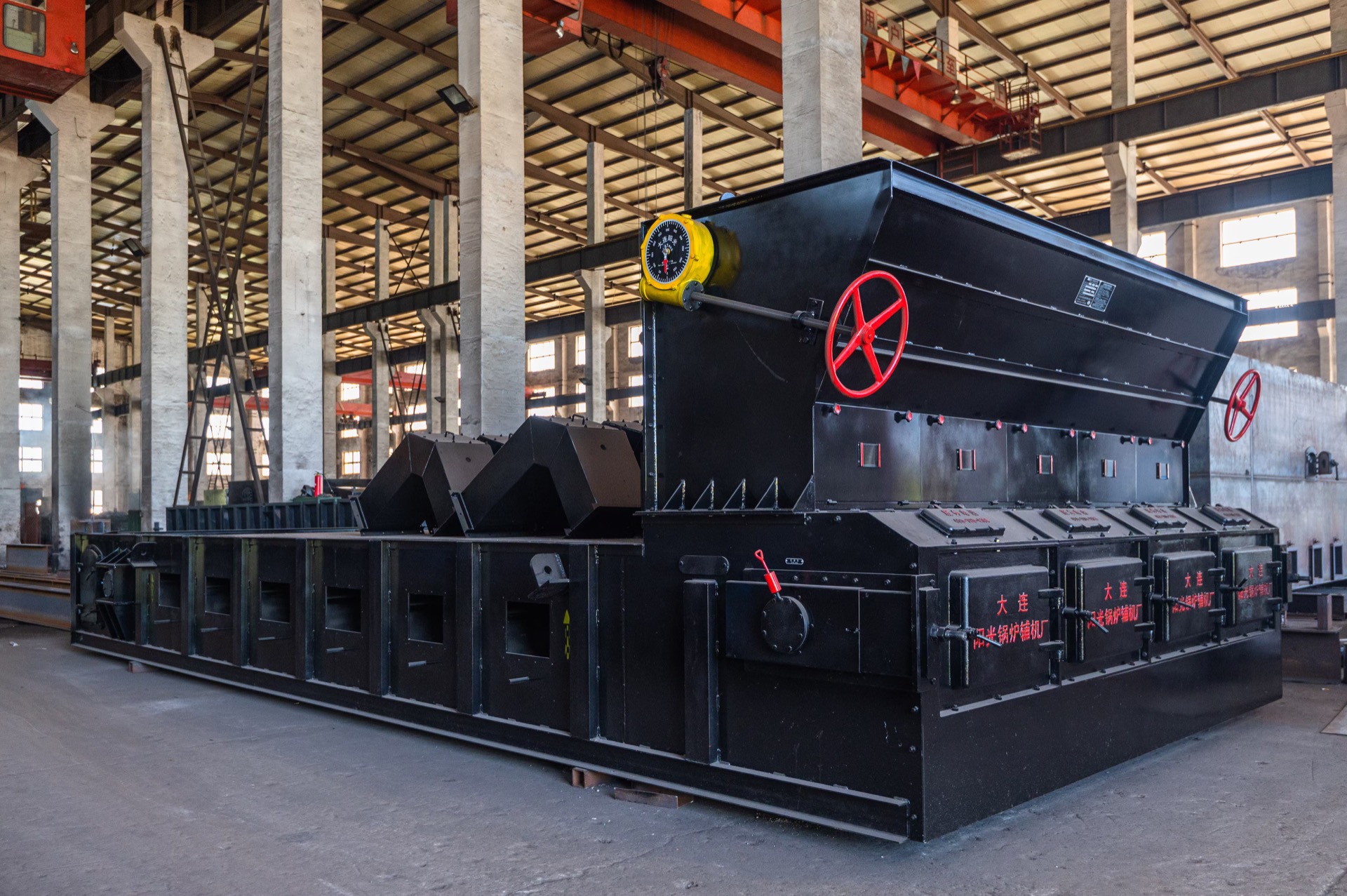

Thiết bị cấp than phân lớp đã được dùng trên cụm phễu than; than vào lò tơi xốp và phân lớp, cháy hoàn toàn; nâng cao hiệu suất nhiệt của lò hơi.
Kết cấu ghi gọn nhẹ, bố trí hợp lý; xích ghi chuyển động trong ray dẫn hướng kín, không chịu nhiệt độ cao, chỉ chịu lực căng khi ghi chuyển động; tấm ghi bằng vật liệu chịu nhiệt tiếp xúc với than đang cháy ở nhiệt độ cao trên dầm, không chịu ứng suất khi bị đốt nóng, nhờ đó kéo dài tuổi thọ của ghi.
Ghi không có trục sau và tấm sắt đuôi, giảm tỷ lệ hỏng ở phần sau ghi trong vận hành, nâng cao hiệu quả vận hành.
Xích ghi chạy trong trạng thái căng, không vồng lên, không bò; chuyển động của xích là ma sát lăn, yêu cầu mô men vận hành thấp, tiếng ồn nhỏ.
Ghi kín tốt trên toàn bộ; ngăn gió lọt và gió xuyên giữa các buồng gió. Lượng gió của từng buồng gió điều chỉnh riêng được, thuận tiện khi sử dụng.

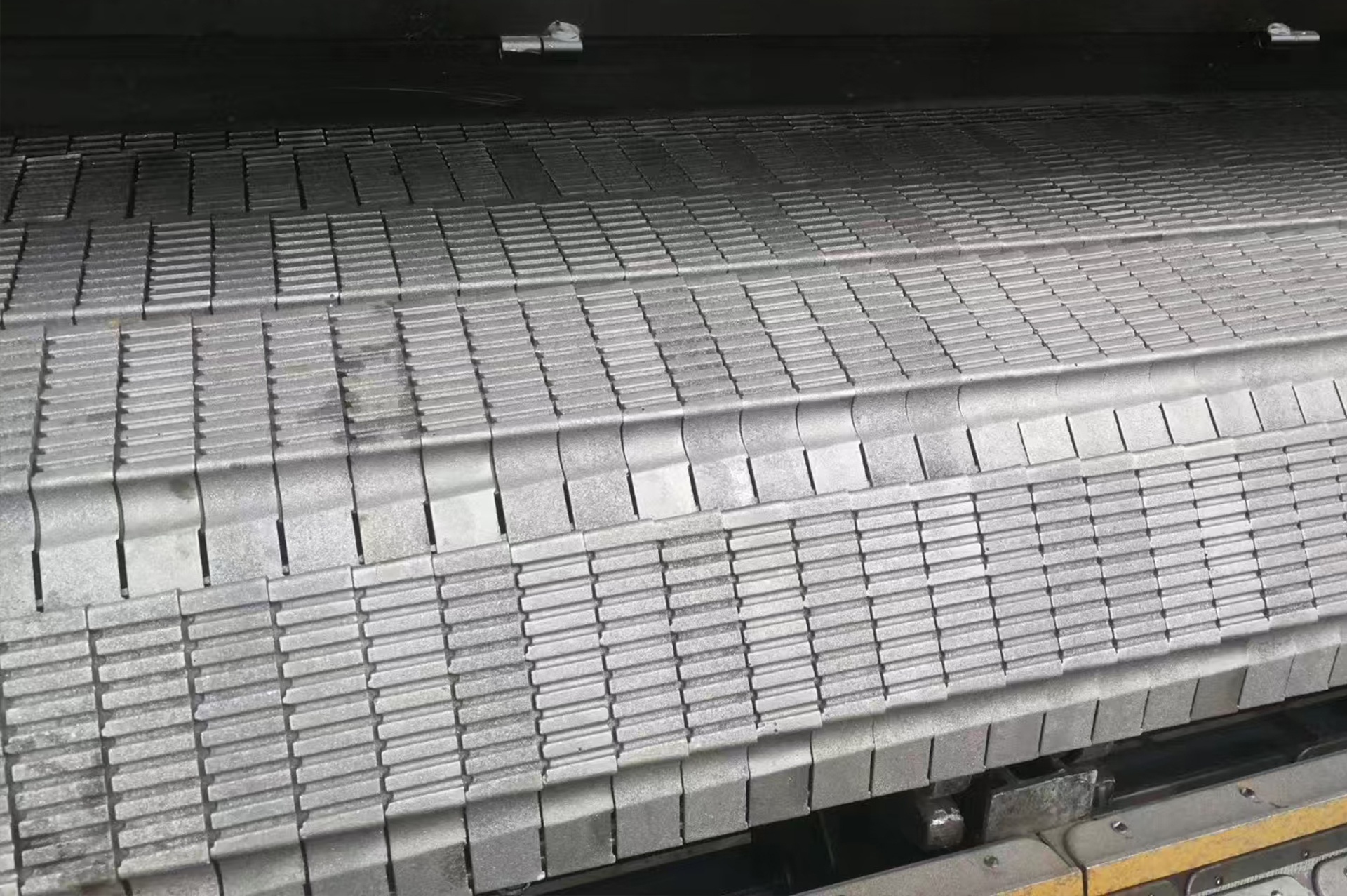

Mặt ghi phải phẳng, các tấm ghi chồng lên nhau và xếp sát, ngăn than lọt và than rơi; có thể thay ghi thuận tiện mà không cần dừng lò.

Thông số kiểu máy

Năng suất bốc hơi của lò	Diện tích hiệu dụng của ghi m²	Chiều dài hiệu dụng của ghi mm	Chiều rộng hiệu dụng của ghi mm	Mô men xoắn trục chủ động N.m	Kiểu cấp gió	Tỷ lệ tiết diện thông gió %	Trở lực thông gió pa
20 t/h	23.29	6830	3410	20000	Cấp gió hai bên	8.5	1000
40 t/h	35.38	7800	4550	30000	Cấp gió hai bên	8.5	1000
65 t/h	57.6	8150	6960	50000	Cấp gió hai bên	8.5	1000
75 t/h	63.7	7503	8490	70000	Cấp gió hai bên	8.5	1000

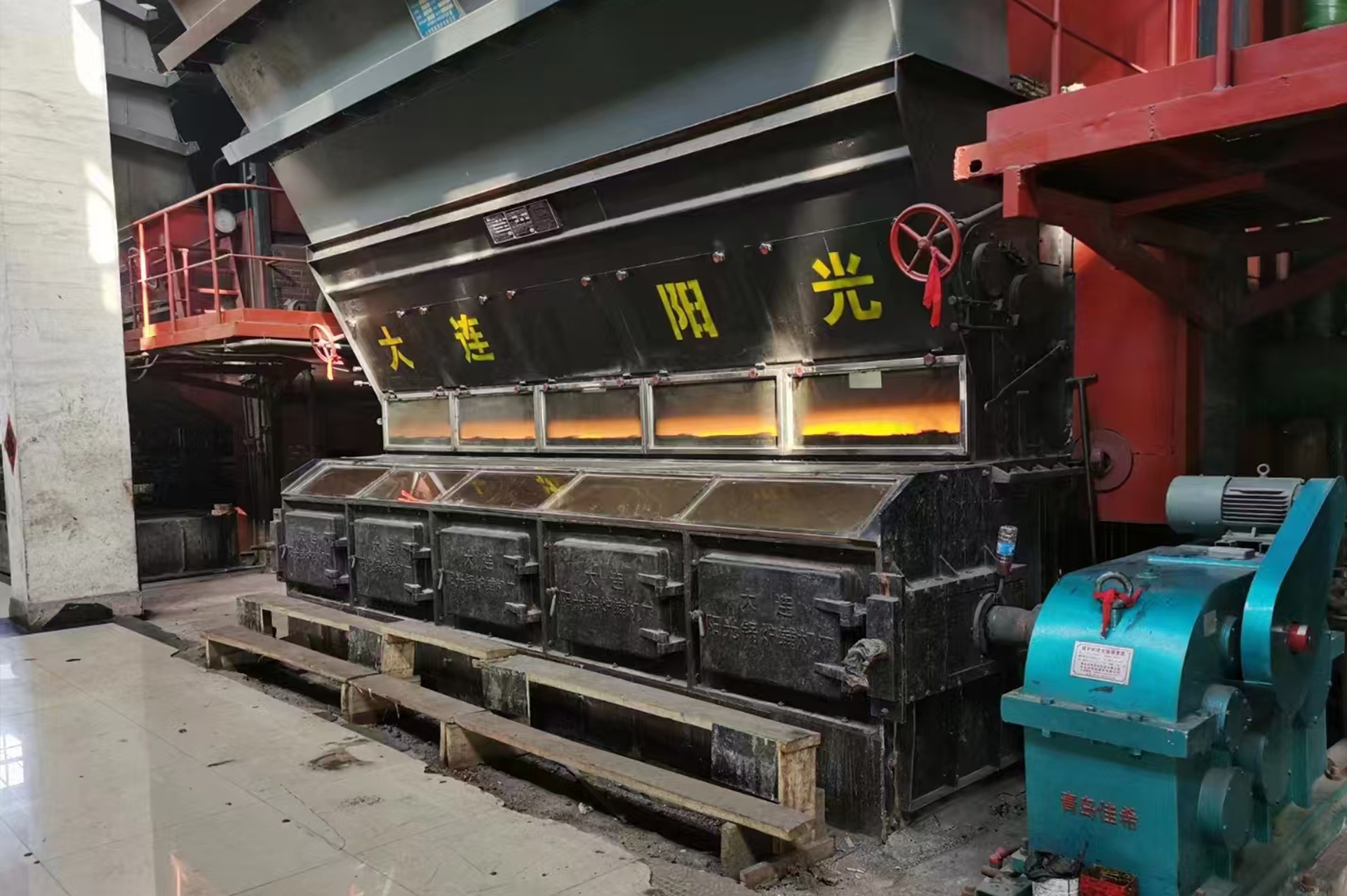

80 t/h	71.2	8360	8518	60000	Cấp gió hai bên	8.5	1000
90 t/h	80	9373	8540	70000	Cấp gió hai bên	8.5	1000

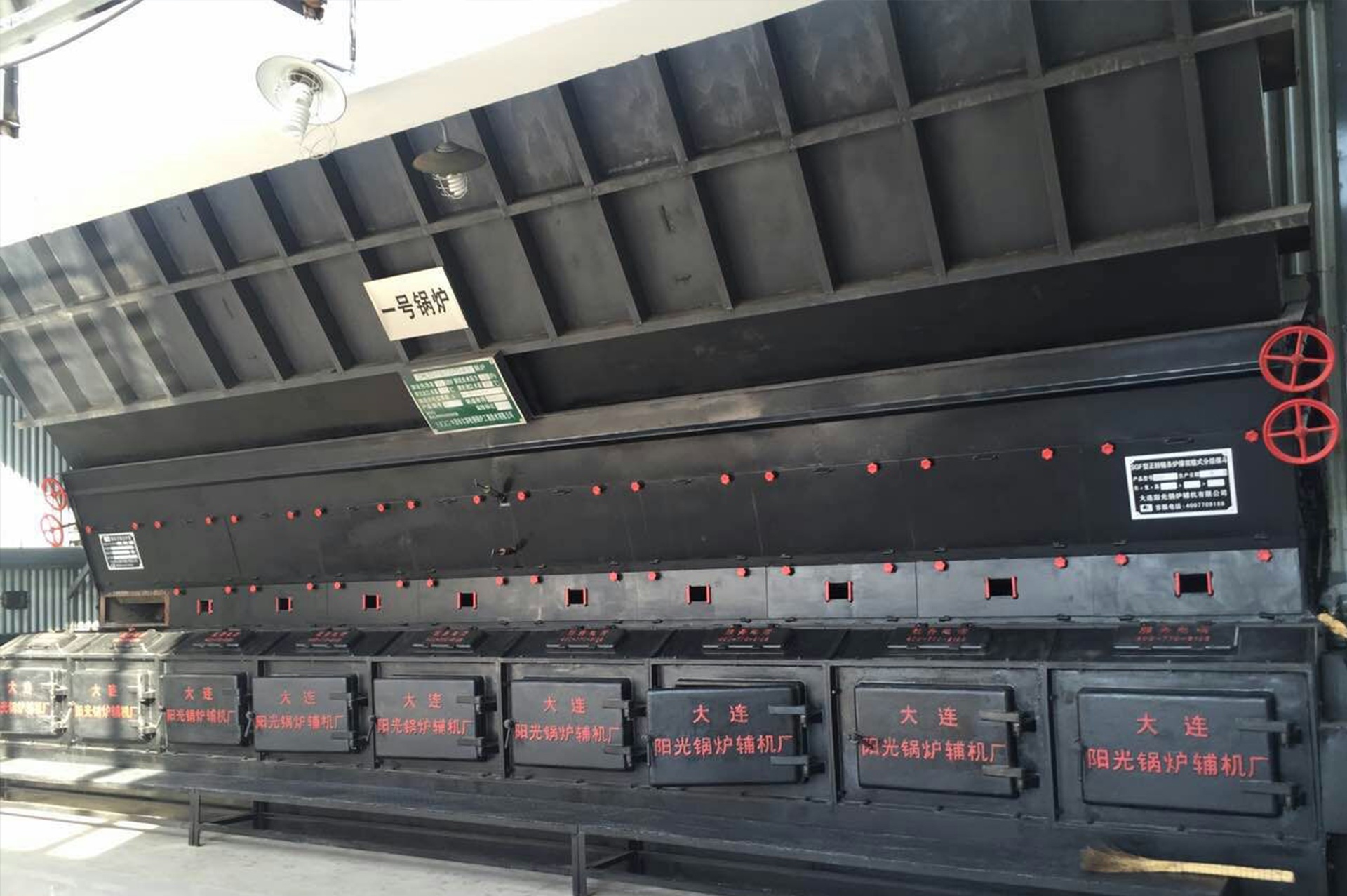

100 t/h	97.71	9165	9570	90000	Cấp gió hai bên	8.5	1000
130 t/h	126.66	9590	13210	Hộp giảm tốc kép	Buồng gió đẳng áp	8.5	1000

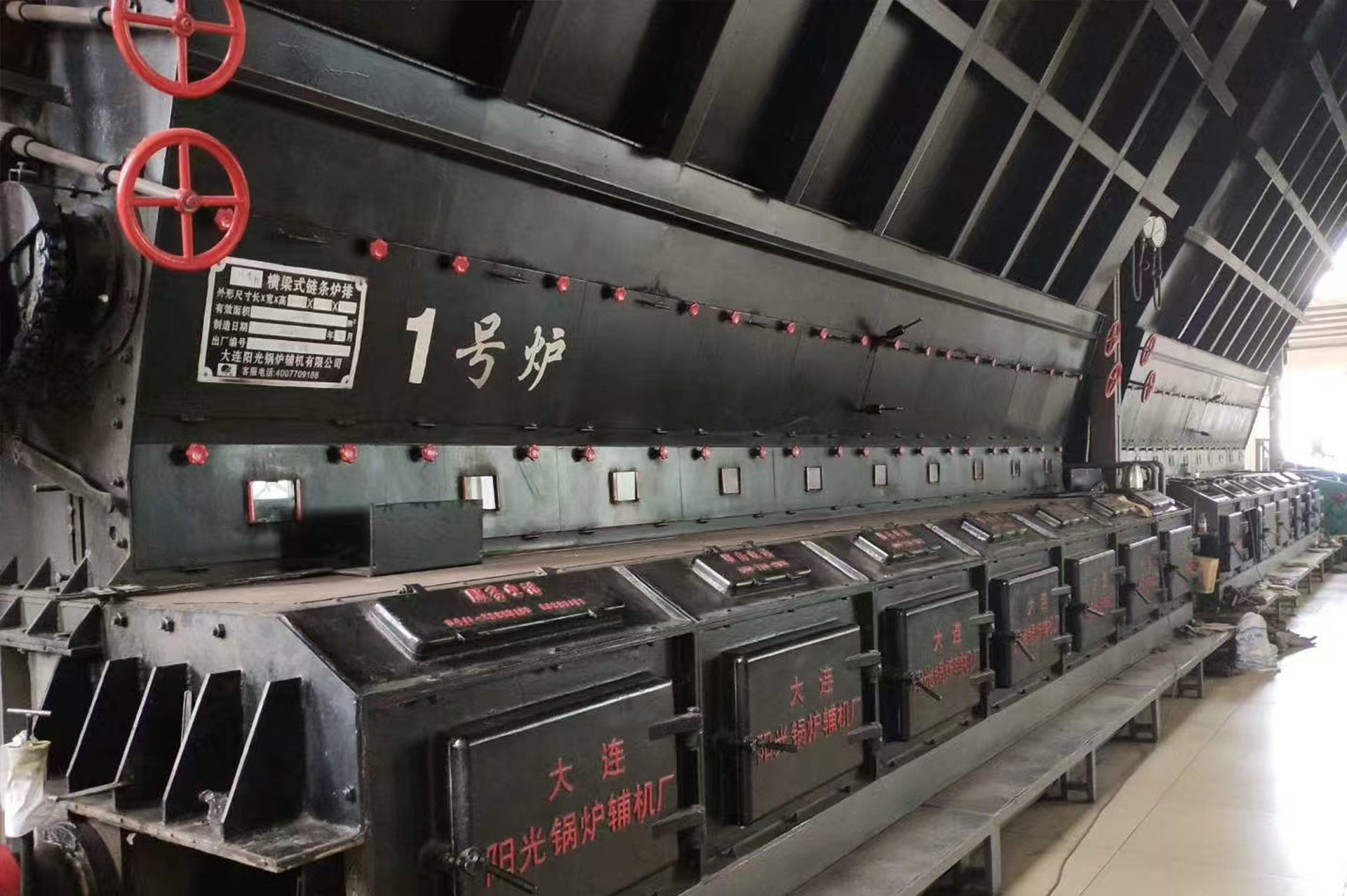

160 t/h	153.17	10458	14700	Hộp giảm tốc kép	Buồng gió đẳng áp	8.5	1000
200 t/h	185.94	10458	17780	Hộp giảm tốc kép	Buồng gió đẳng áp	8.5	1000
260 t/h	248.4	13500	18400	Hộp giảm tốc kép	Buồng gió đẳng áp	8.5	1000
300 t/h	295.2	14260	20700	Hộp giảm tốc kép	Buồng gió đẳng áp	8.5	1000

Đặc điểm vận hành

Kết cấu cứng vững, tấm ghi không chịu nhiệt, dầm và xích không chịu nhiệt, an toàn và bền hơn;
Diện tích hiệu dụng của ghi lớn, trở lực nhỏ, phân bố gió đều;
Chuyển động của xích là ma sát lăn, yêu cầu mô men vận hành thấp, tiếng ồn ma sát nhỏ;
Ghi kín tốt trên toàn bộ, ngăn gió lọt và gió xuyên giữa các buồng gió. Lượng gió từng buồng điều chỉnh riêng được, thuận tiện khi sử dụng;
Mặt ghi phẳng, các khối ghi chồng lên nhau và xếp sát, khó lọt than và rơi than, tấm ghi thay thuận tiện mà không cần dừng lò;
Tiết diện thông gió của ghi lớn, thường đạt 10%–17%, cháy hoàn toàn;
Ghi không có trục sau và tấm sắt đuôi, nên phần sau của ghi khó xảy ra hỏng hóc trong lò.
