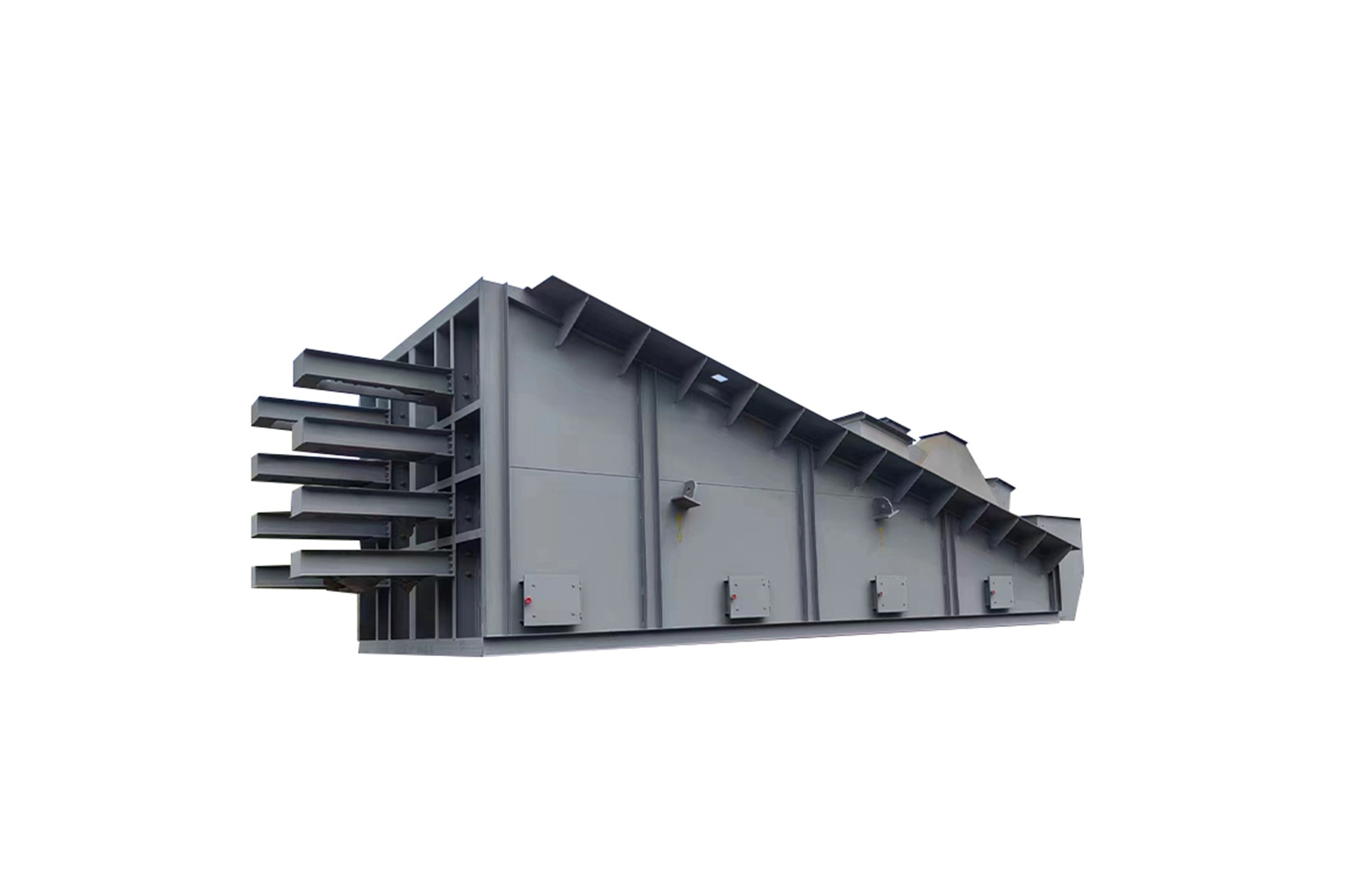

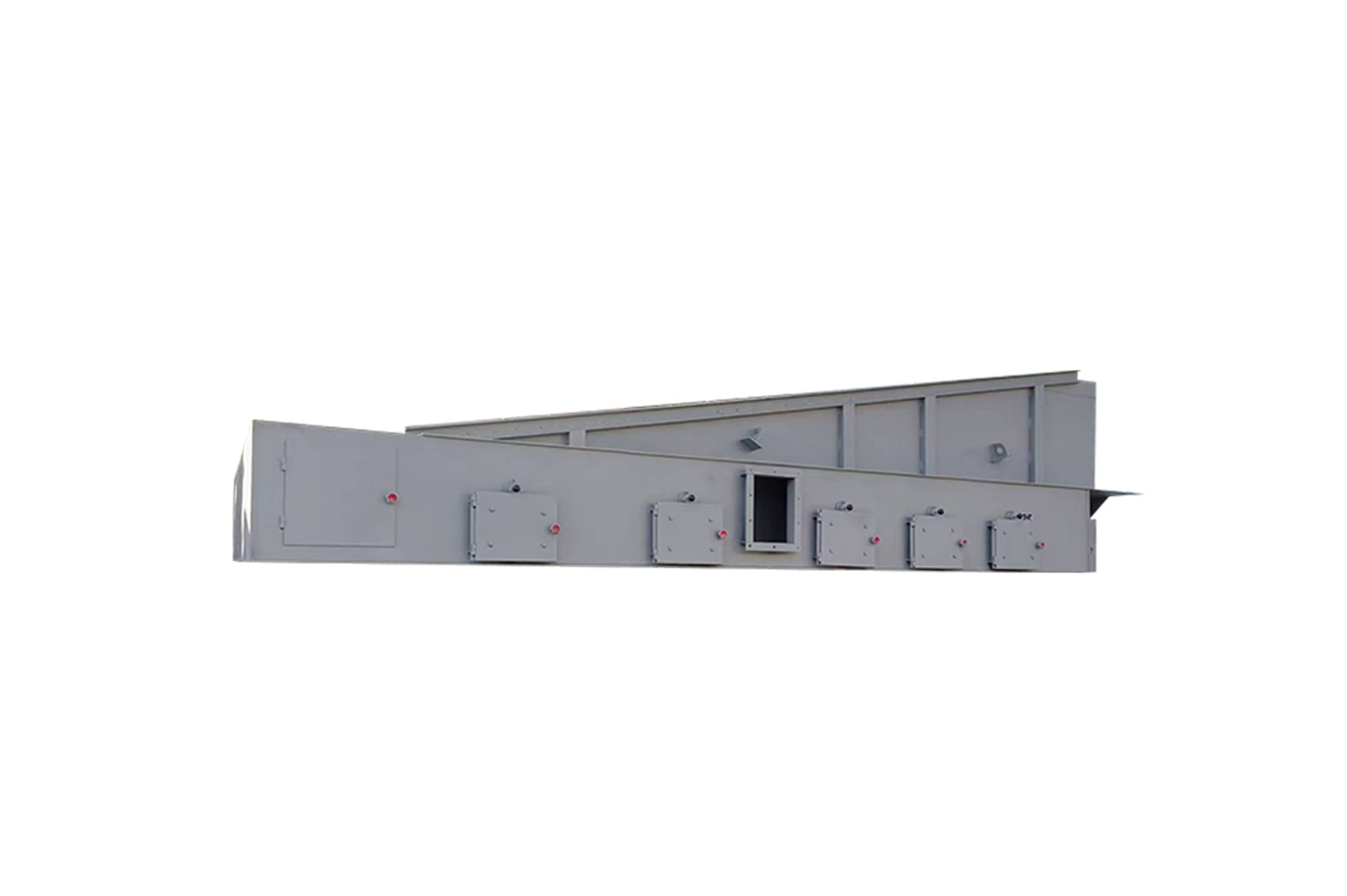

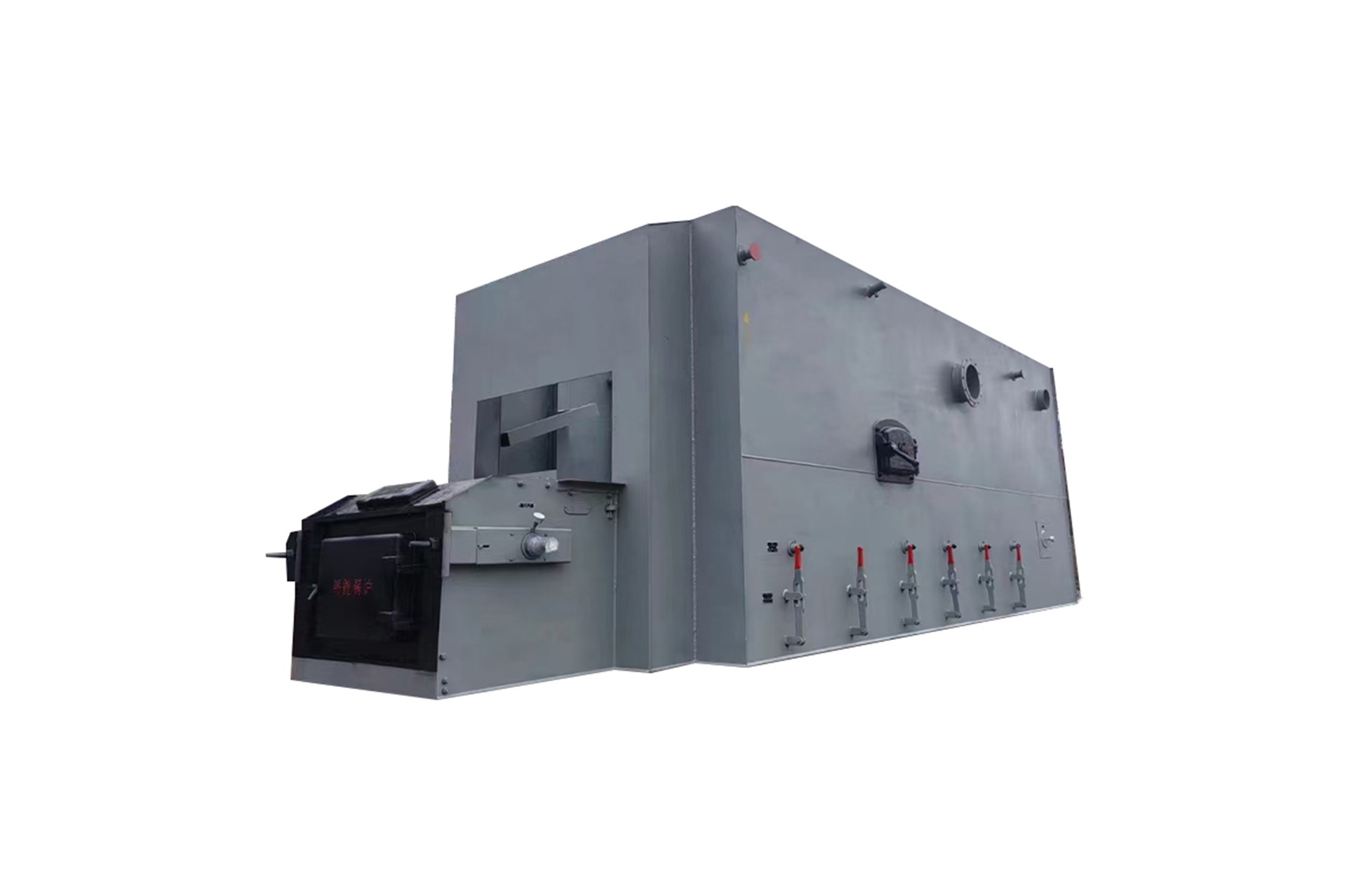

Ghi lò khứ hồi

Giới thiệu sản phẩm

Theo kết cấu, ghi kiểu pít-tông thường được chia thành ghi pít-tông nghiêng và ghi pít-tông ngang. Ghi pít-tông có dạng bậc thang, được tạo thành từ các miếng ghi cố định và miếng ghi động bố trí xen kẽ. Dàn ghi động chạy qua lại trước sau làm than xuống đều.

Hành trình thường là 70–110 mm. Khi chất lượng than kém nên chọn hành trình lớn hơn.

Khi dàn ghi động di chuyển, lớp than bị ép, bị đảo và bị khuấy, một phần than mới bị đẩy xuống lớp than đang cháy đỏ bên dưới. Khi dàn ghi động chạy về, một phần hạt than đang cháy đỏ được mang trở lại đáy lớp than mới chưa cháy, làm lớp nhiên liệu có đặc điểm bốc cháy hai mặt. Khác với ghi xích, giữa lớp than và mặt ghi có chuyển động tương đối, làm lớp than tơi ra và tăng độ thông khí; các hạt than ép và cọ xát vào nhau, vỏ tro bọc ngoài hạt than nóng bong ra, có lợi cho quá trình cháy cốc.

Chuyển động qua lại của ghi còn đập vỡ các cục cốc có độ liên kết yếu, có tác dụng nhất định với quá trình cháy.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi pít-tông dùng được cho lò hơi từ 1 t–200 t/h, phạm vi chọn nhiên liệu rộng hơn.

Yêu cầu sử dụng

Than dùng cho ghi này phải đáp ứng các yêu cầu sau:

Yêu cầu cỡ hạt: cỡ cục lớn nhất của than không vượt quá 40 mm, than bột 0–6 mm chiếm không nhỏ hơn 50% nhiên liệu, hàm lượng bột than 0–3 mm nhỏ hơn 25%.
Độ ẩm của than phải nhỏ hơn 15%, tốt nhất là 5–10%.
Hàm lượng tro của quá trình cháy không được nhỏ hơn 10%, nhiệt độ nóng chảy của tro cao hơn 1200℃.

Kết cấu và đặc tính

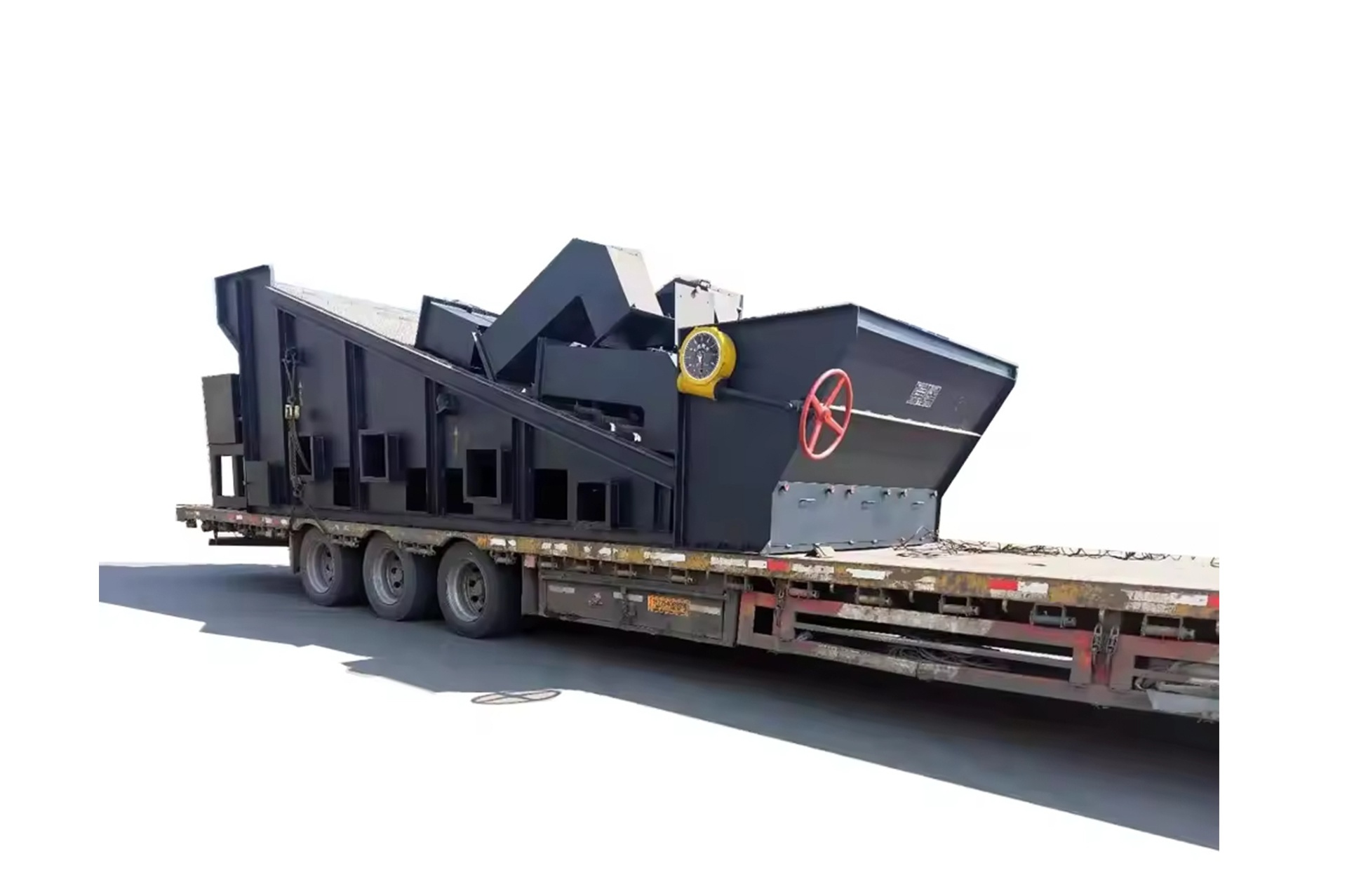

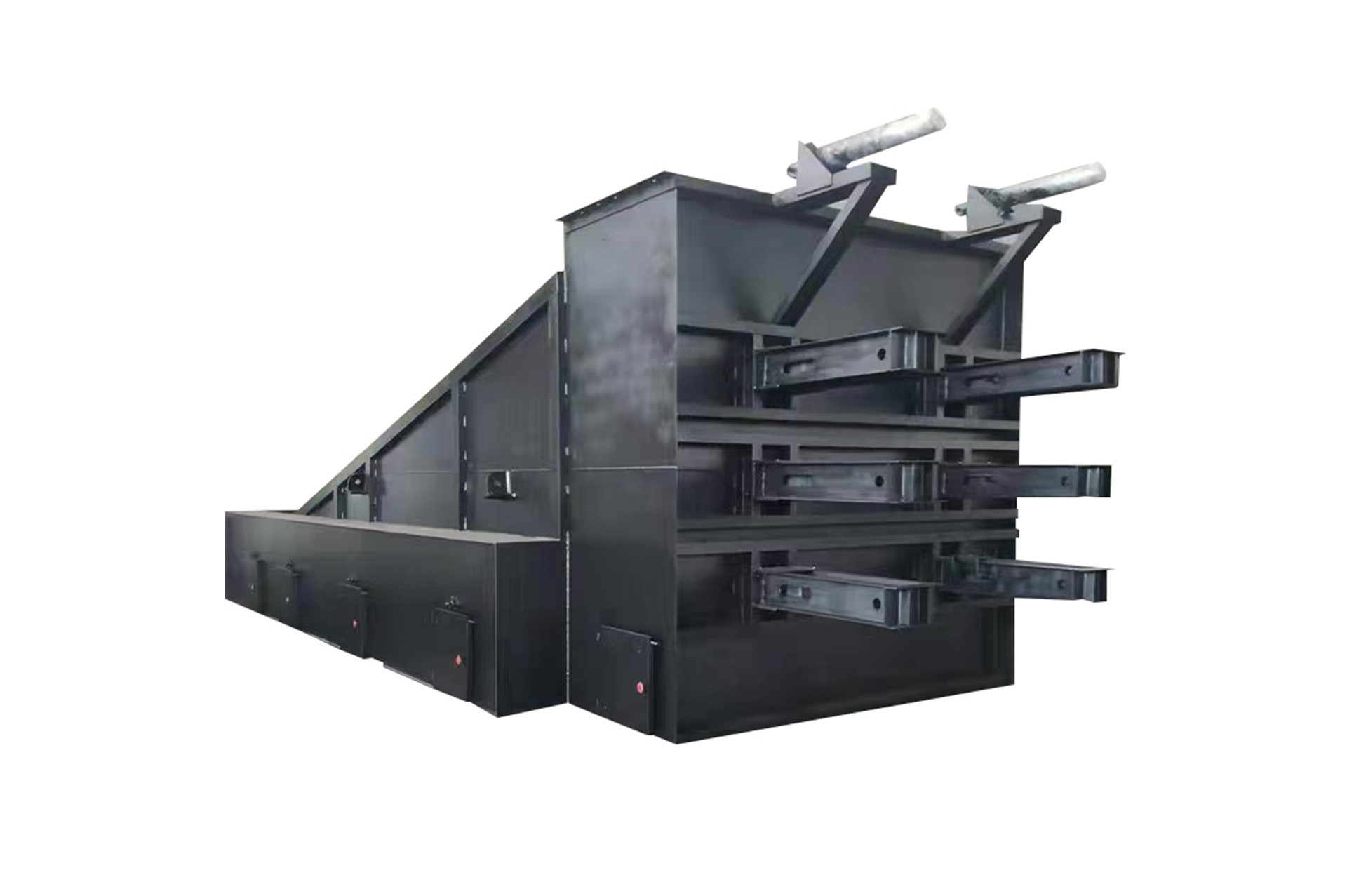

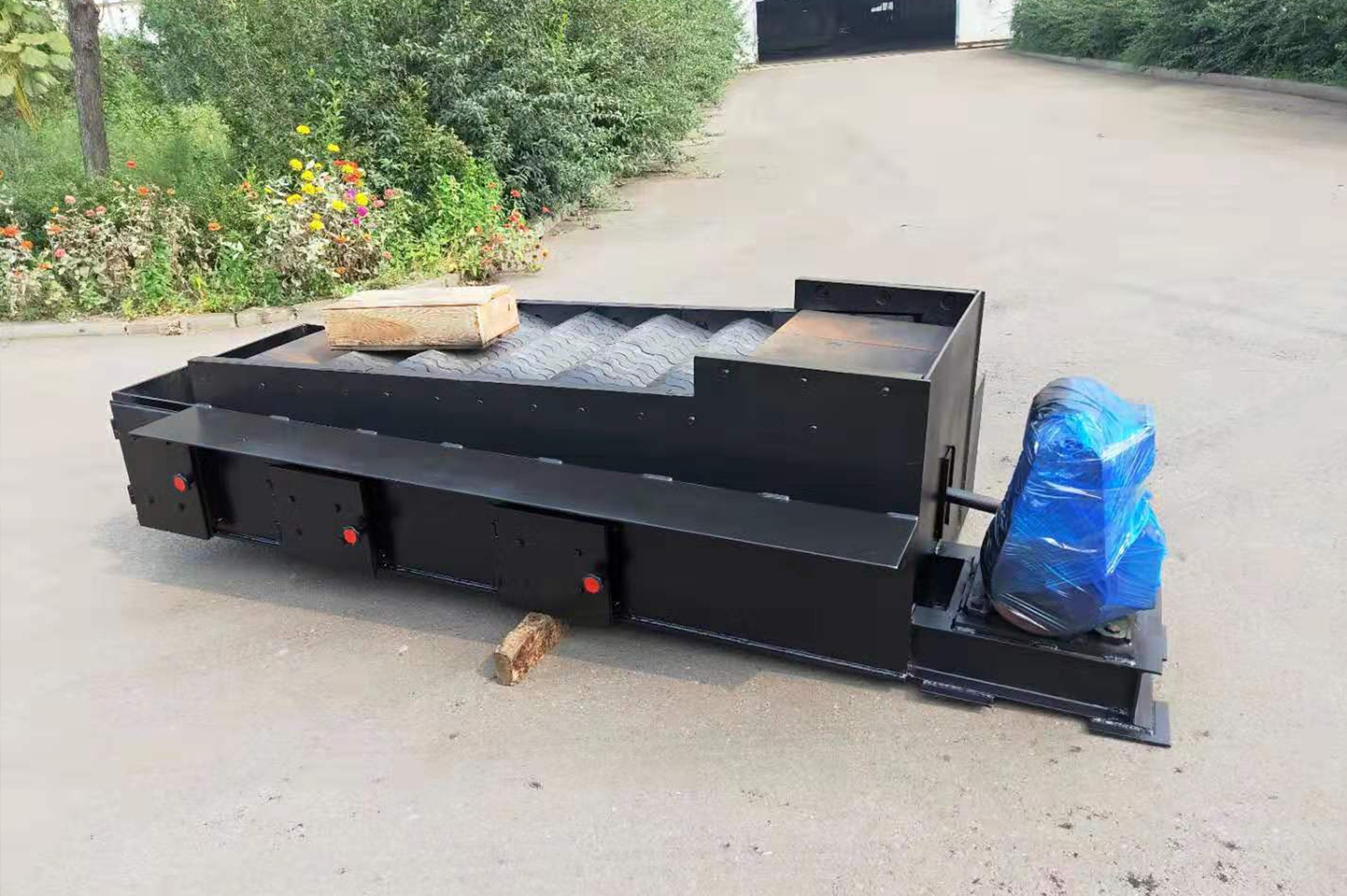

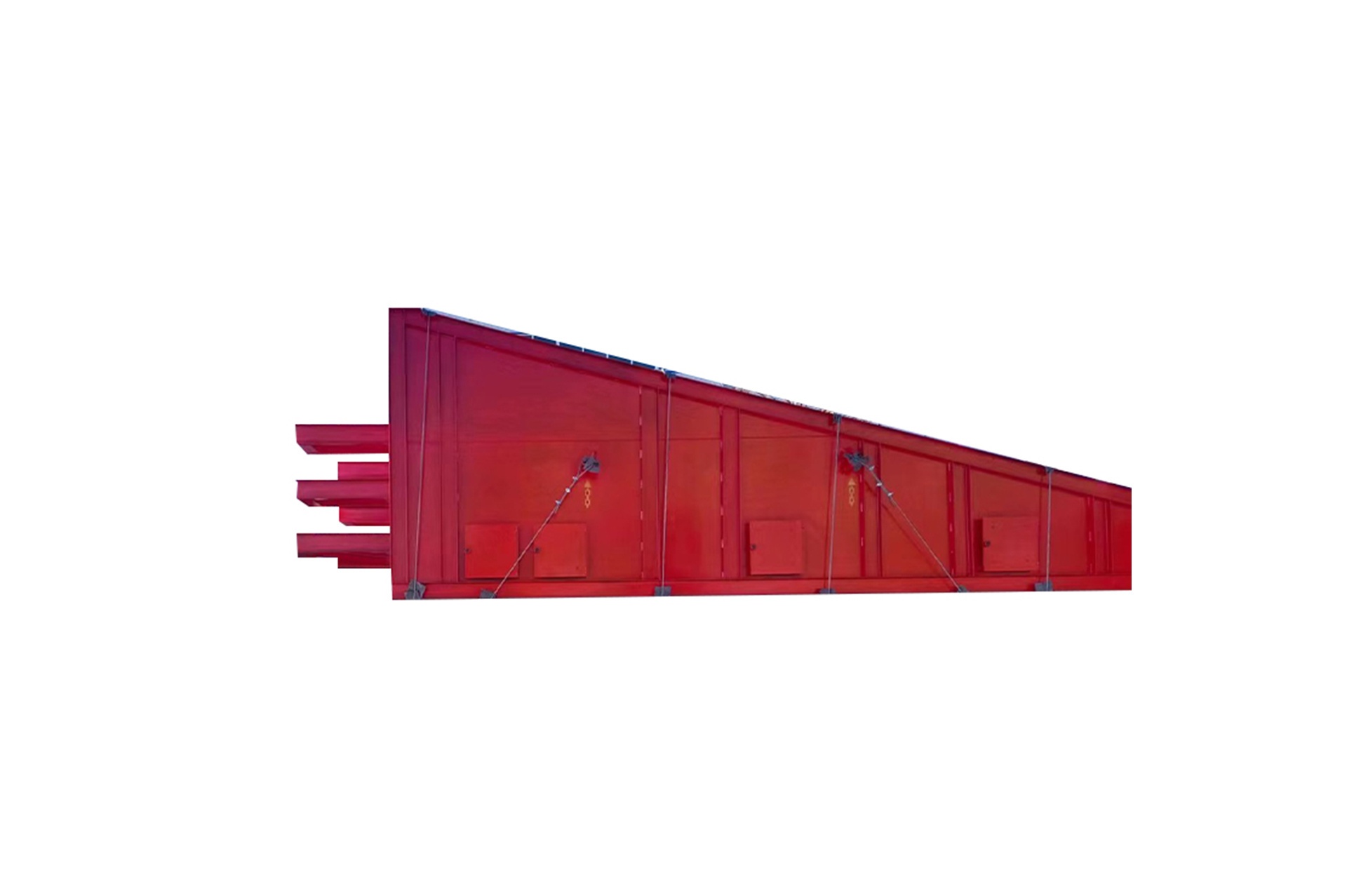

Ghi pít-tông gồm phễu than, giá đỡ, dầm động, dầm cố định, miếng ghi (miếng ghi động và miếng ghi cố định), tấm chắn gió phía trước và hệ truyền động.

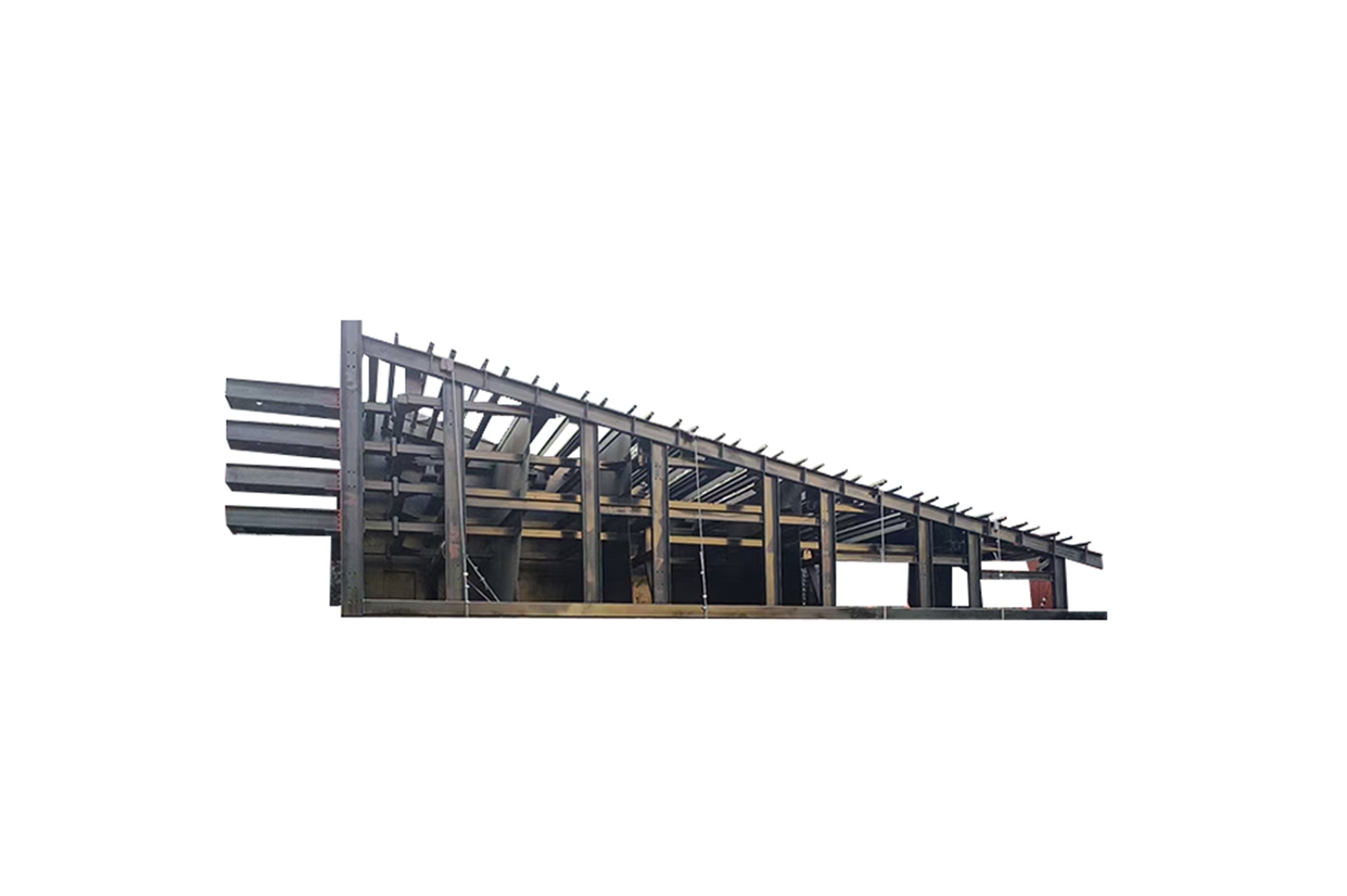

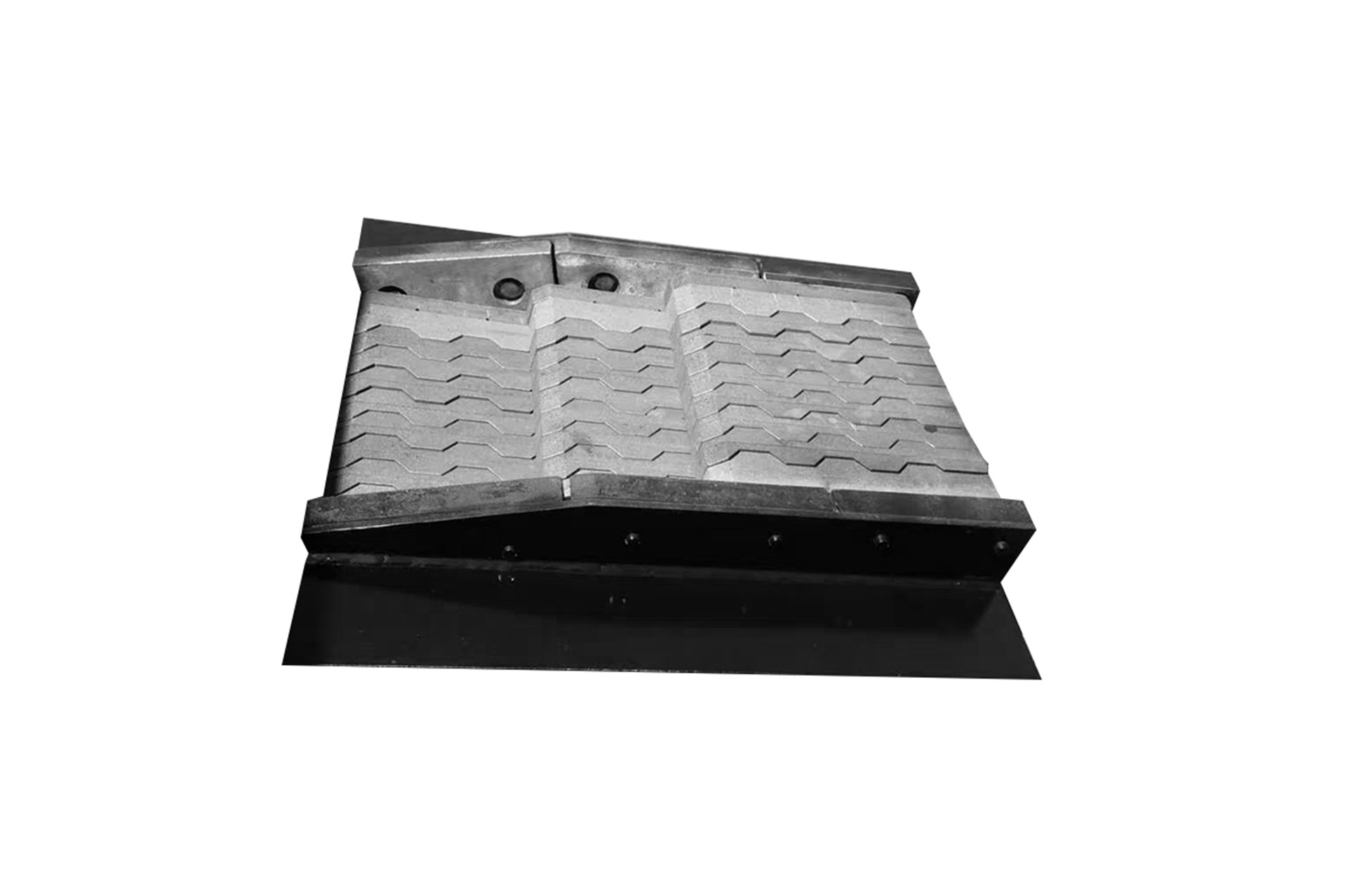

Toàn bộ mặt cháy của ghi gồm ghi động và ghi cố định, xếp xen kẽ thành dạng bậc thang. Ghi cố định lắp trên dầm cố định của ghi, dầm cố định gắn vào khung ghi. Ghi động đặt vào dầm động của ghi, dầm động lắp trên khung động, khung động đặt trên giá đỡ của khung ghi. Khung động nối với cơ cấu truyền động bên ngoài qua thanh truyền.

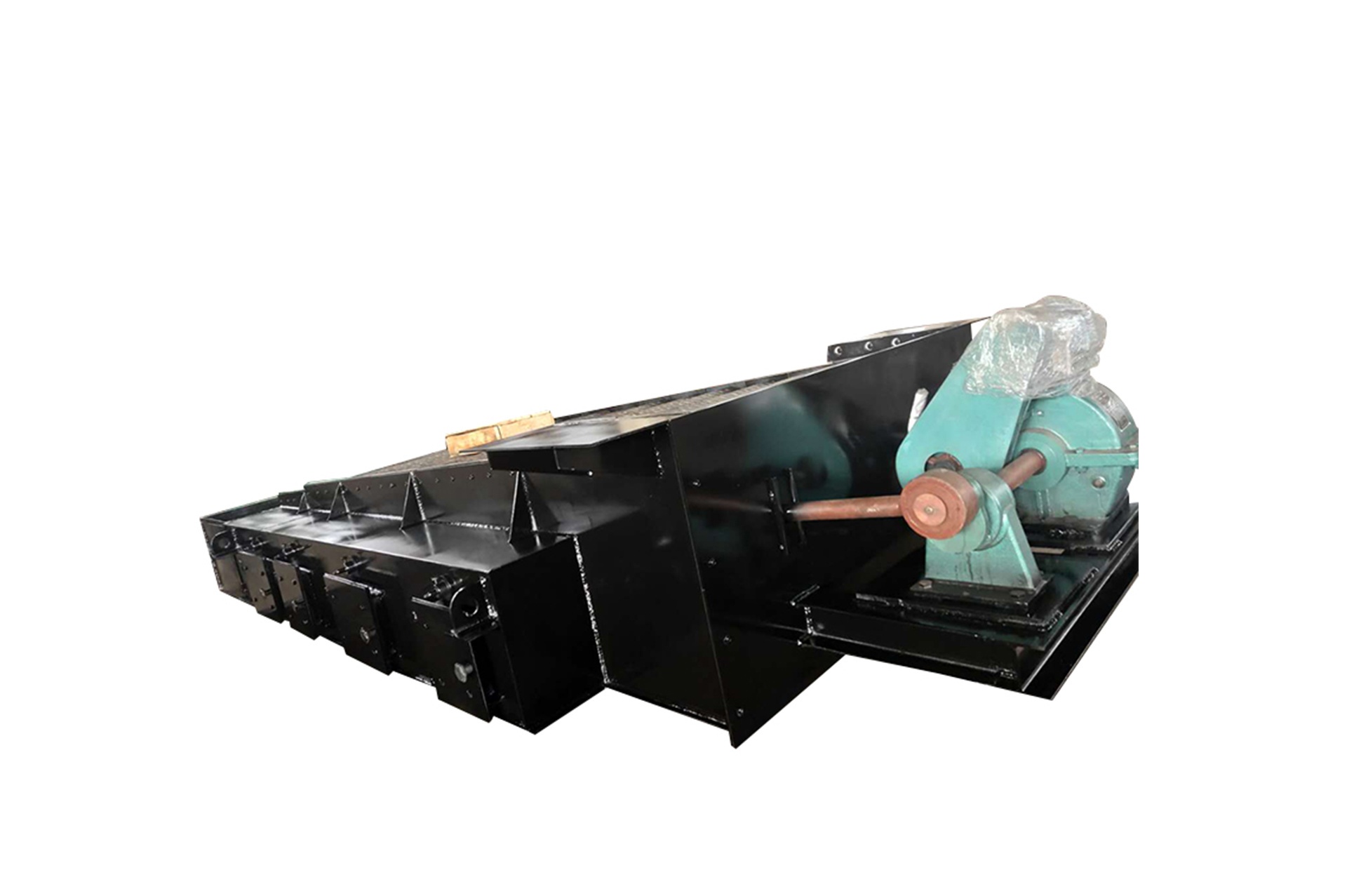

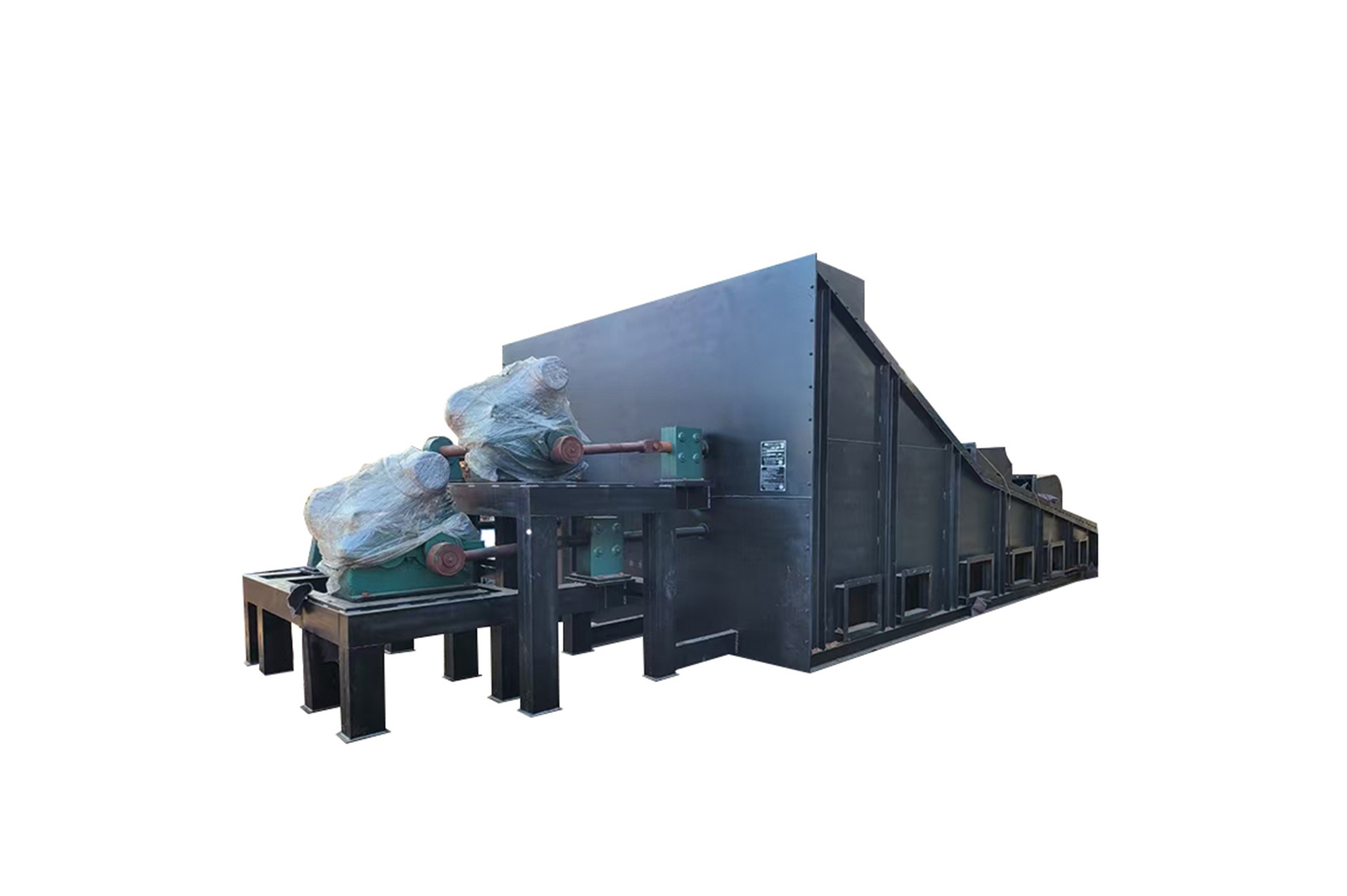

Khi động cơ khởi động, thanh truyền được hộp giảm tốc dẫn động kéo khung động, làm miếng ghi động chạy qua lại trên miếng ghi cố định. Hành trình qua lại được xác định theo kích thước cụ thể của miếng ghi khi thiết kế và chất lượng than cụ thể mà lò hơi sử dụng, thường là 70–180 mm.
Bên trong ghi dùng cấp gió phân đoạn. Dọc theo chiều dài, ghi được bố trí nhiều khoang gió độc lập với nhau, gió từ hộp gió hoặc đường gió hai bên vào khoang. Lượng gió vào mỗi khoang được điều chỉnh bằng thiết bị điều chỉnh gió.
Phễu than lắp trên vách hai bên của giá đỡ, độ dày lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than.
Ghi có thể được giao ở dạng nguyên bộ hoặc dạng rời, người dùng có thể chọn theo nhu cầu.
Một trong những đặc điểm chính phân biệt ghi pít-tông nghiêng với ghi xích là chuyển động tương đối giữa ghi và than. Khi ghi động chuyển ra sau và xuống dưới, một phần than mới được đẩy lên trên than đã cháy. Khi ghi động chuyển ra trước và lên trên, một phần than đã cháy quay về đáy than chưa cháy để sưởi nóng than mới.

Điều kiện bắt cháy này tương tự lò đốt thủ công nhưng tốt hơn ghi xích. Trong quá trình được đẩy, than liên tục bị ép nên phá vỡ cục cốc và vỏ tro. Đồng thời than lăn chậm, làm lớp than tơi và phẳng, có lợi cho quá trình cháy.

Thông số kiểu máy

Sản lượng bay hơi của lò hơi	Diện tích hiệu dụng mặt ghi m²	Chiều rộng hiệu dụng mặt ghi mm	Tỷ lệ tiết diện thông gió	Mô men xoắn trục chủ động N.m	Góc nghiêng
4 t/h	5.56	1600	6-8%	2000	do người dùng tự định
6 t/h	6.08	1600	6-8%	3000	do người dùng tự định
8 t/h	8.5	2100	6-8%	4000	do người dùng tự định
10 t/h	12.99	2020	6-8%	5000	do người dùng tự định
15 t/h	22.04	3300	6-8%	7500	do người dùng tự định
30 t/h	29.65	3730	6-8%	30000	do người dùng tự định
40 t/h	40	4630	6-8%	40000	do người dùng tự định
65 t/h	60.16	7020	6-8%	60000	do người dùng tự định
100 t/h	99.56	10480	6-8%	75000	do người dùng tự định
130 t/h	100	11580	6-8%	100000	do người dùng tự định
160 t/h	153	14700	6-8%	125000	do người dùng tự định
200 t/h	185	17780	6-8%	150000	do người dùng tự định
260 t/h	248	18400	6-8%	185000	do người dùng tự định
300 t/h	295	20700	6-8%	210000	do người dùng tự định

Đặc điểm vận hành

Ghi pít-tông nghiêng có kết cấu đơn giản, dễ gia công chế tạo, sử dụng và bảo dưỡng thuận tiện, tiêu hao kim loại thấp. So với ghi xích, có thể thích ứng đốt nhiên liệu chất lượng thấp như than béo loại II, than béo loại I, than non, than gầy.
So với ghi xích, phù hợp đốt than chất lượng thấp có độ ẩm cao, hàm lượng tro cao, nhiệt trị thấp (12560 kJ/kg) và dễ kết cốc.
Khi cấp gió hợp lý và rò gió nhỏ, hàm lượng carbon trong tro thường là 18%–20%, thấp hơn 5%–10% so với xỉ của lò đốt thủ công, giúp tiết kiệm than và giảm khói đen.
