Ghi lò xích đai

Giới thiệu sản phẩm

Trên ghi lò kiểu xích đai, bản thân mặt ghi chính là xích. Xích được dẫn động bởi bánh xích, làm ghi chuyển động chậm. Các tấm ghi thường được làm bằng gang. Sau khi lắp ráp, giữa các tấm ghi duy trì khe hở thông gió cần thiết, phía dưới ghi thường có buồng thông gió riêng với lưu lượng gió điều chỉnh được, để không khí qua khe hở vào lớp nhiên liệu và cháy. Than từ phễu than phía trước rơi đều xuống ghi. Độ dày lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than. Khi ghi chuyển động về phía sau, than bắt đầu bén lửa, cháy và cháy hết.

Xỉ cháy hết được thải ra bằng thủ công hoặc bằng cơ khí. Cũng có cách dùng máy rải than ném than ra phía sau ghi và cho ghi chuyển động về phía trước, khi đó không cần cấp than bằng phễu. Tốc độ ghi được điều chỉnh qua bộ truyền bánh răng theo loại than và tải của lò.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi lò kiểu xích đai là thiết bị đốt lớp cơ khí hóa; có thể dùng để phối hợp với lò hơi có năng suất bốc hơi 1–25 t/h và cũng có thể dùng cho các thiết bị sưởi ấm, sấy khô khác nhau. Thích hợp để đốt than bítum, than non và than bùn. Khi thiết kế đặc biệt, còn có thể dùng làm thiết bị đốt nhiên liệu sinh khối với nguyên liệu là bã mía, gỗ, trấu và các vật liệu tương tự.

Yêu cầu sử dụng

Than dùng cho ghi này phải đáp ứng các yêu cầu sau:

Kích thước hạt than lớn nhất không quá 40mm, không nên đốt than vụn dưới 0–5mm.
Độ ẩm của than phải nhỏ hơn 20%, nên ở mức 8–10%.
Hàm lượng tro của than không được vượt quá 30% nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.
Nhiệt độ nóng chảy của tro than phải lớn hơn 1290℃.
Tính kết cốc không mạnh.
Nhiệt trị thấp của than không được lớn hơn 4226 kcal/kg.
Nếu các yêu cầu về chất lượng than trên xung đột với thiết lập cấp than, lấy giá trị cao hơn.

Nhiệt độ gió cấp một dùng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

Các bộ phận: 1. trục chủ động; 2. trục bị động; 3. khung đỡ; 4. thiết bị thải tro; 5. thiết bị điều chỉnh gió; 6. xích ghi; 7. phễu than; 8. chắn gió phía trước; 9. làm kín bên.

Kết cấu đơn giản, tiêu hao kim loại thấp, tỷ lệ tiết diện thông gió lớn; tuy nhiên yêu cầu về độ bền và tính năng của trục chủ động, trục bị động và các tấm ghi cao hơn.
Bên trong ghi có nhiều buồng gió độc lập với nhau bố trí theo chiều dọc. Gió cấp một khi vào buồng gió giảm tốc do khuếch tán và có thể lấp đầy buồng gió một cách đều. Lượng gió vào từng buồng có thể điều chỉnh bằng thiết bị điều chỉnh gió.
Mỗi buồng gió đều có thiết bị thải tro. Đáy buồng gió có tấm đáy hứng tro với cửa xả tro, cửa động nối với thanh kéo tro thường đậy kín cửa xả tro. Khi kéo thanh kéo tro định kỳ, tro từ cửa xả rơi xuống xích ghi bên dưới, xích đưa tro đến đoạn trước hoặc phễu hứng tro gần cửa xả tro, tro được lấy ra bằng tay.
Ghi vận hành bình thường sau khi chạy thử tại nhà máy đối tác; có thể giao hàng nguyên bộ, hoặc giao theo từng bộ phận theo yêu cầu của người dùng.

Thông số kiểu máy

Năng suất bốc hơi của lò	Diện tích hiệu dụng của ghi m²	Chiều rộng hiệu dụng của ghi mm	Chiều dài trục ra (đến đường tâm ghi) mm	Đường kính đầu trục ra mm	Số buồng gió

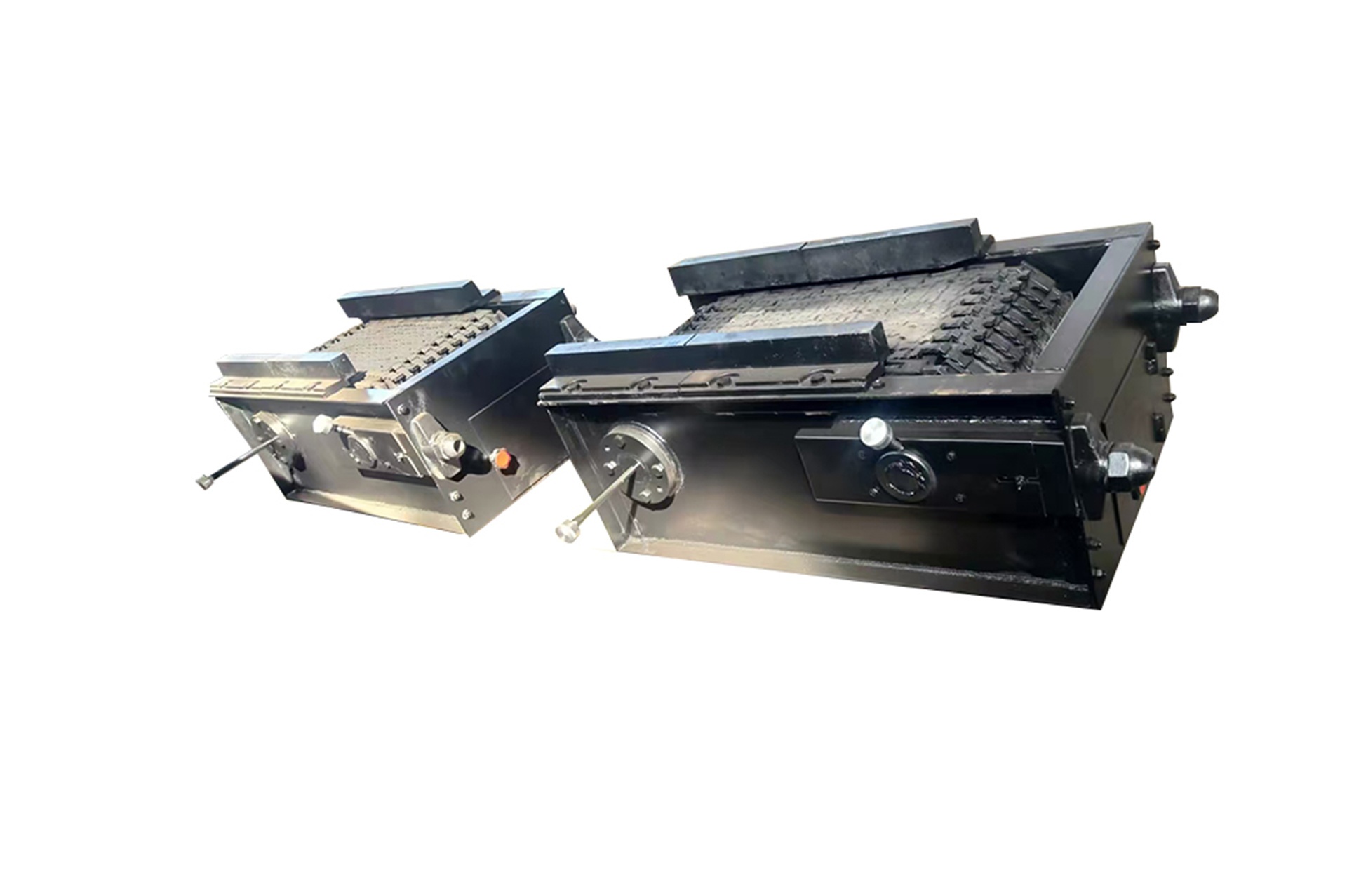

1 t/h	2.68	980	767	Φ60	4

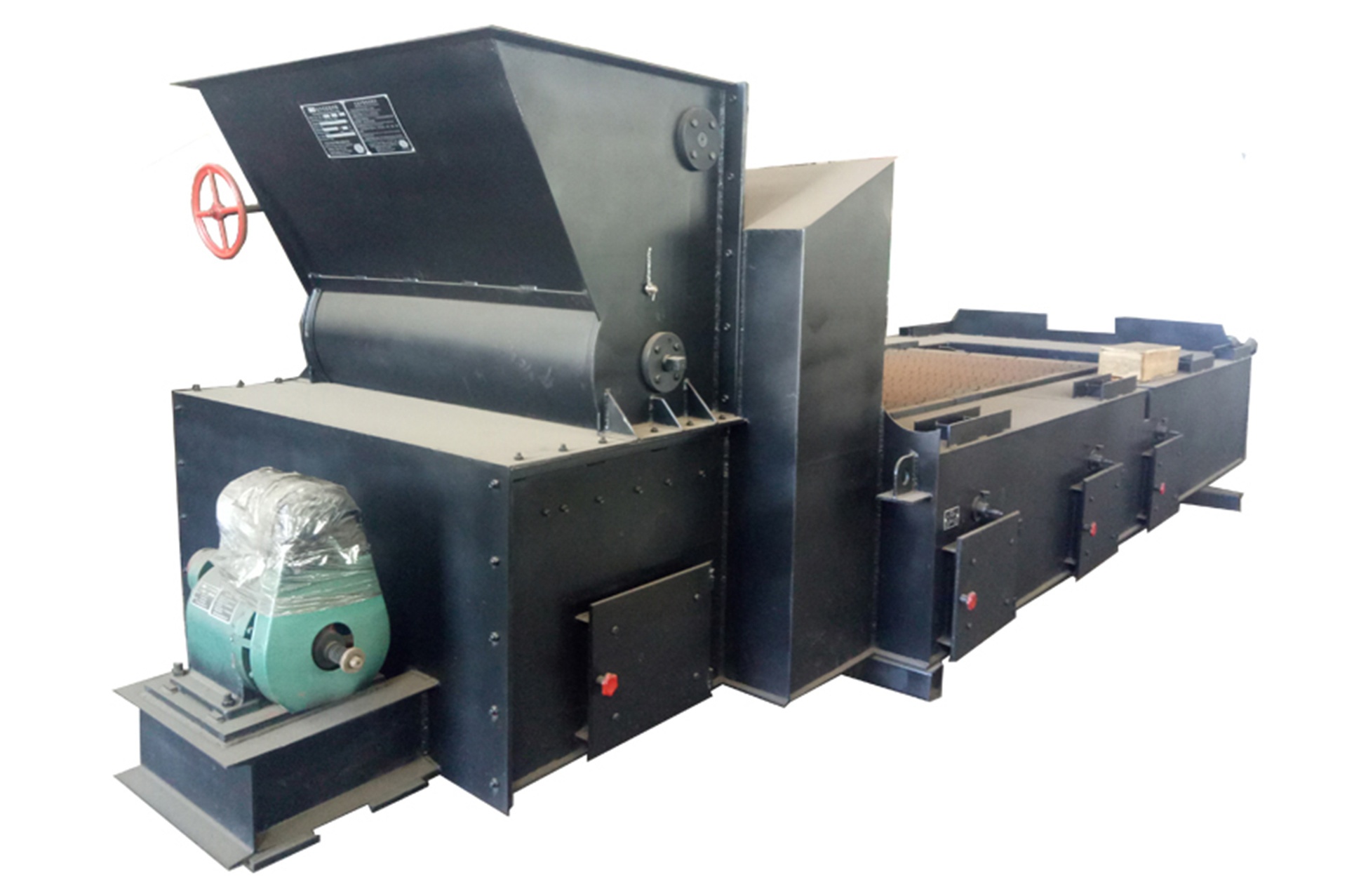

2 t/h	3.84	1030	783	Φ60	4

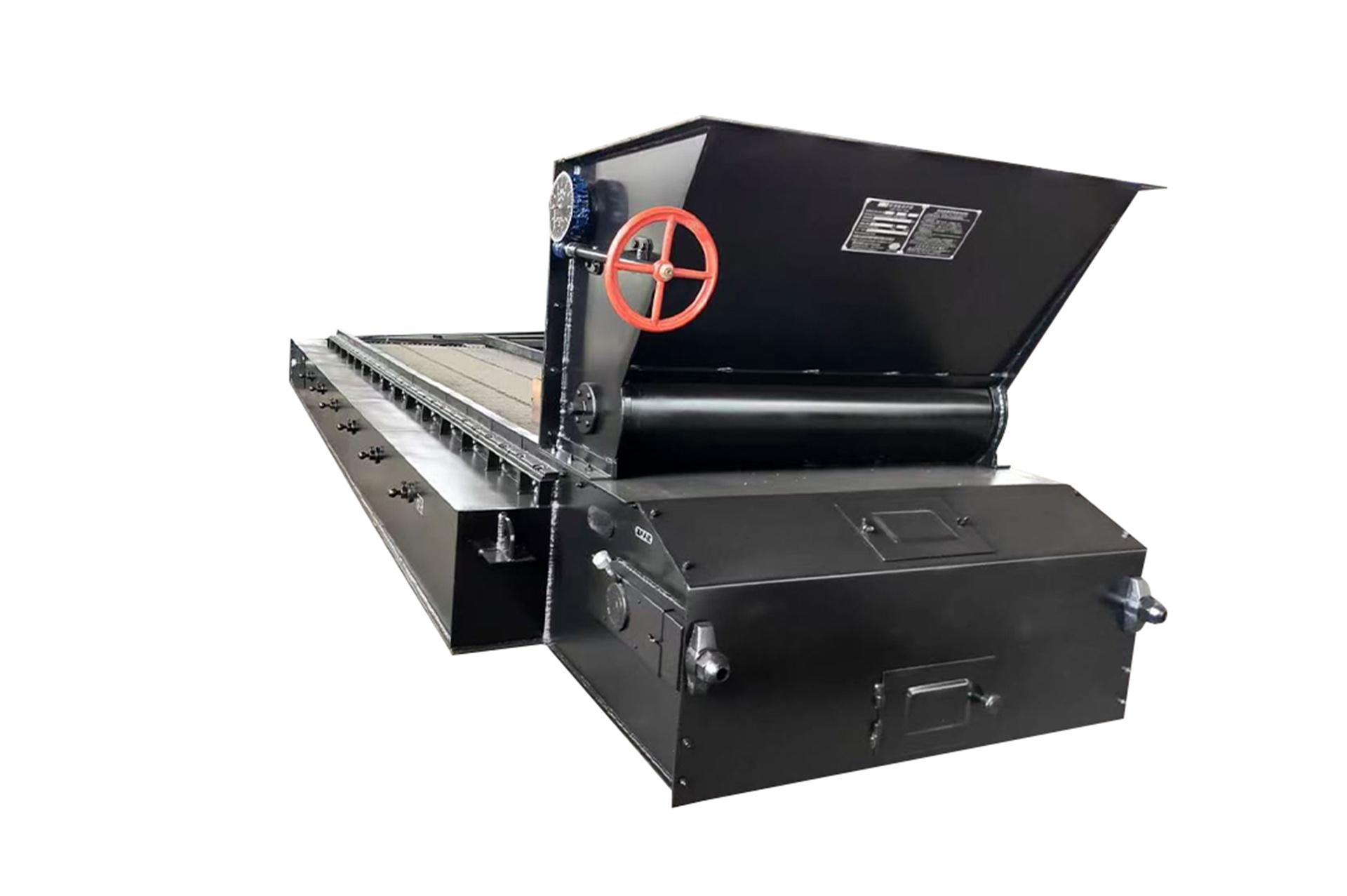

4 t/h	5.39	1400	980	Φ60	5

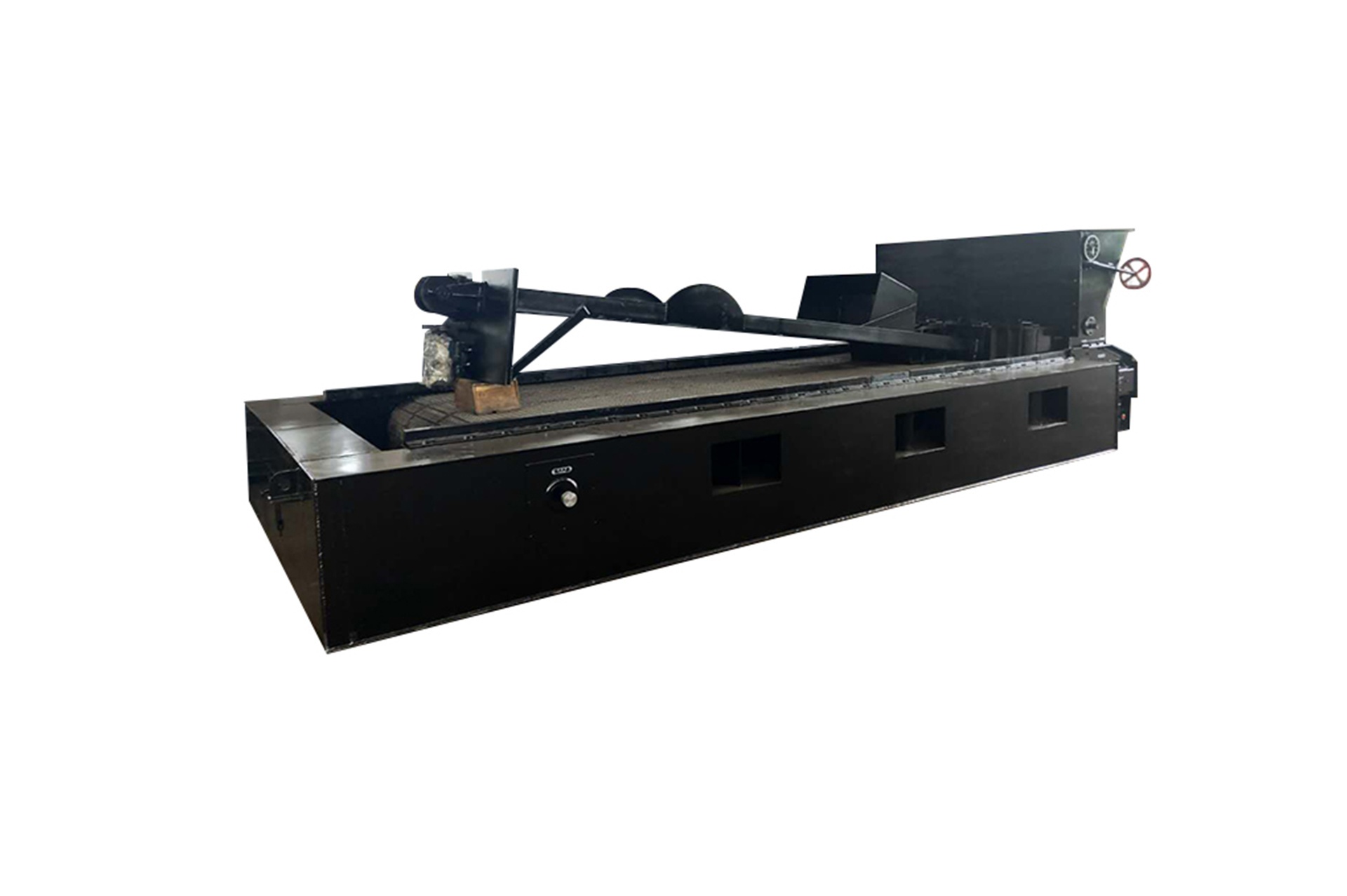

6 t/h	7	1400	1015	Φ80	5

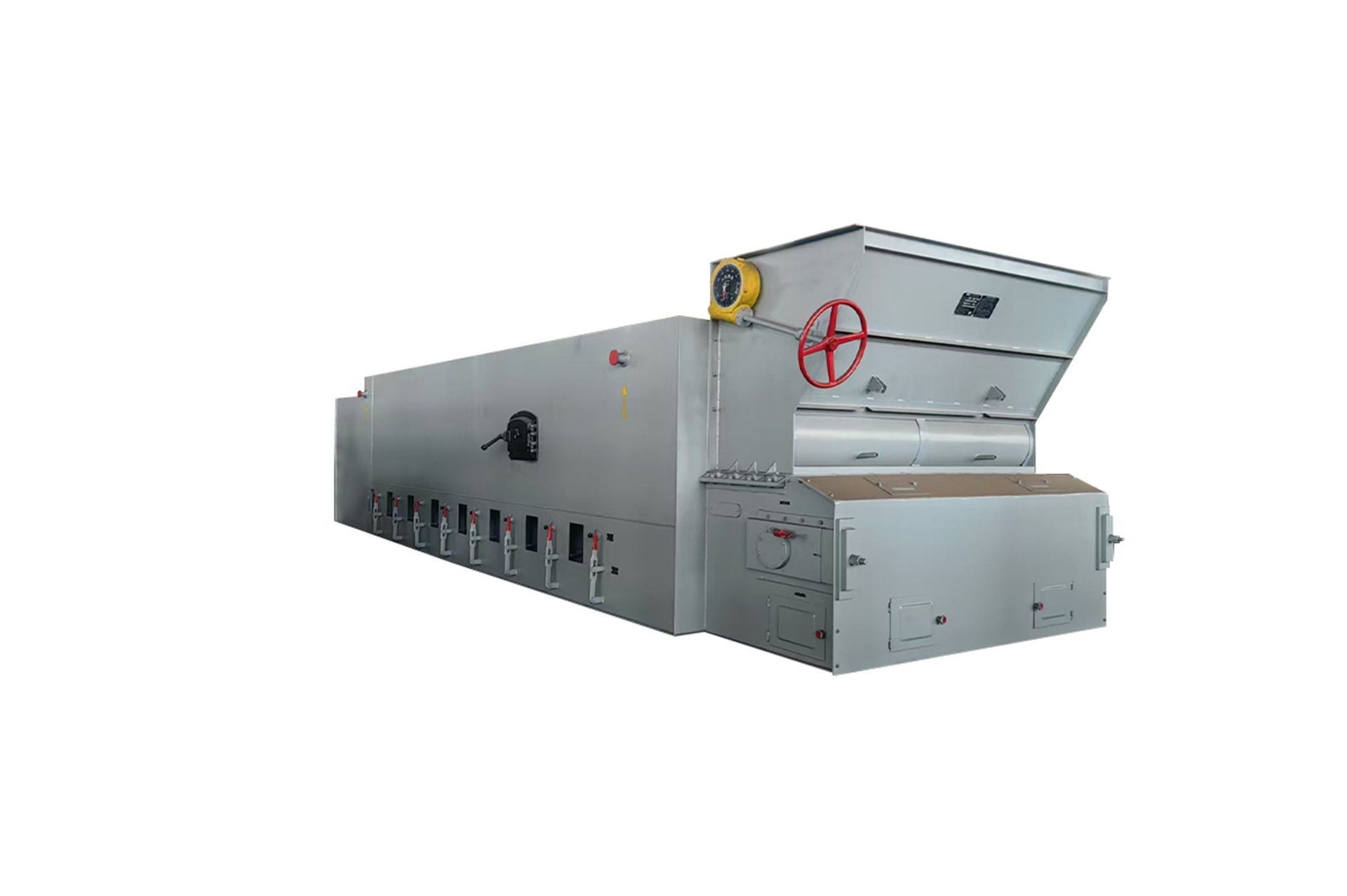

8 t/h	9.9	1960	1235	Φ80	6

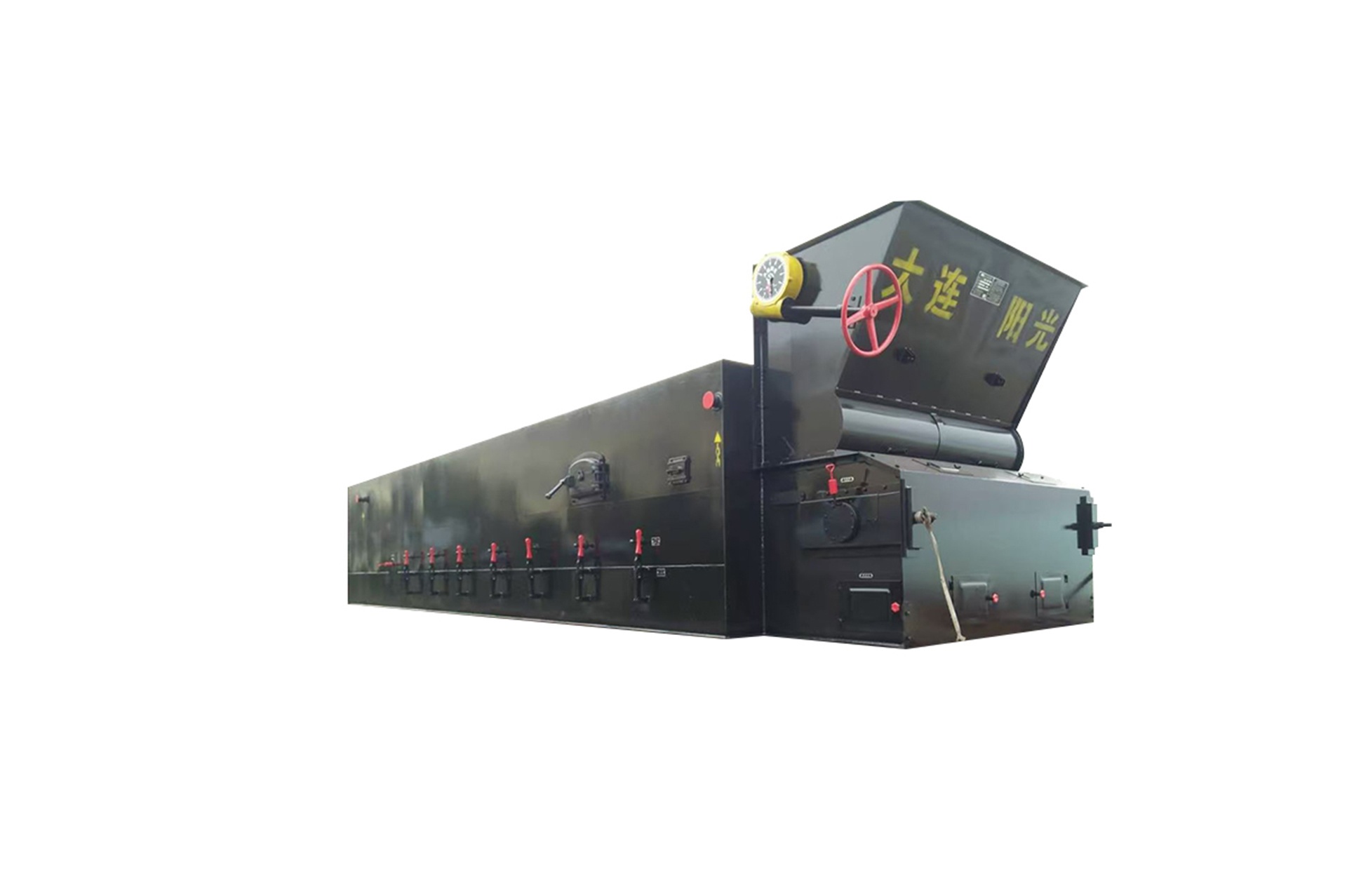

10 t/h	11.65	2330	1662	Φ100	5

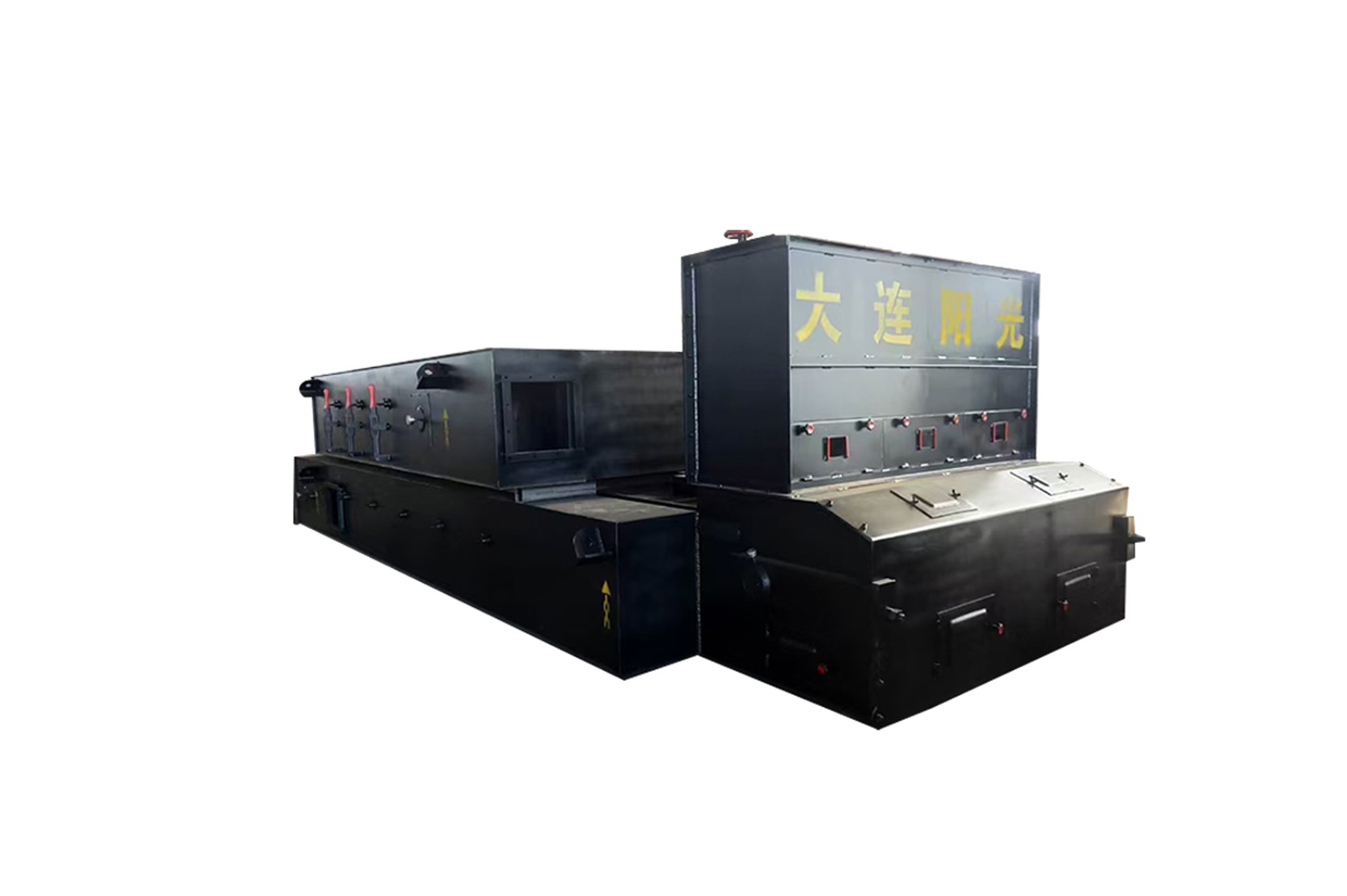

15 t/h	18.99	2890	1880	Φ100	6

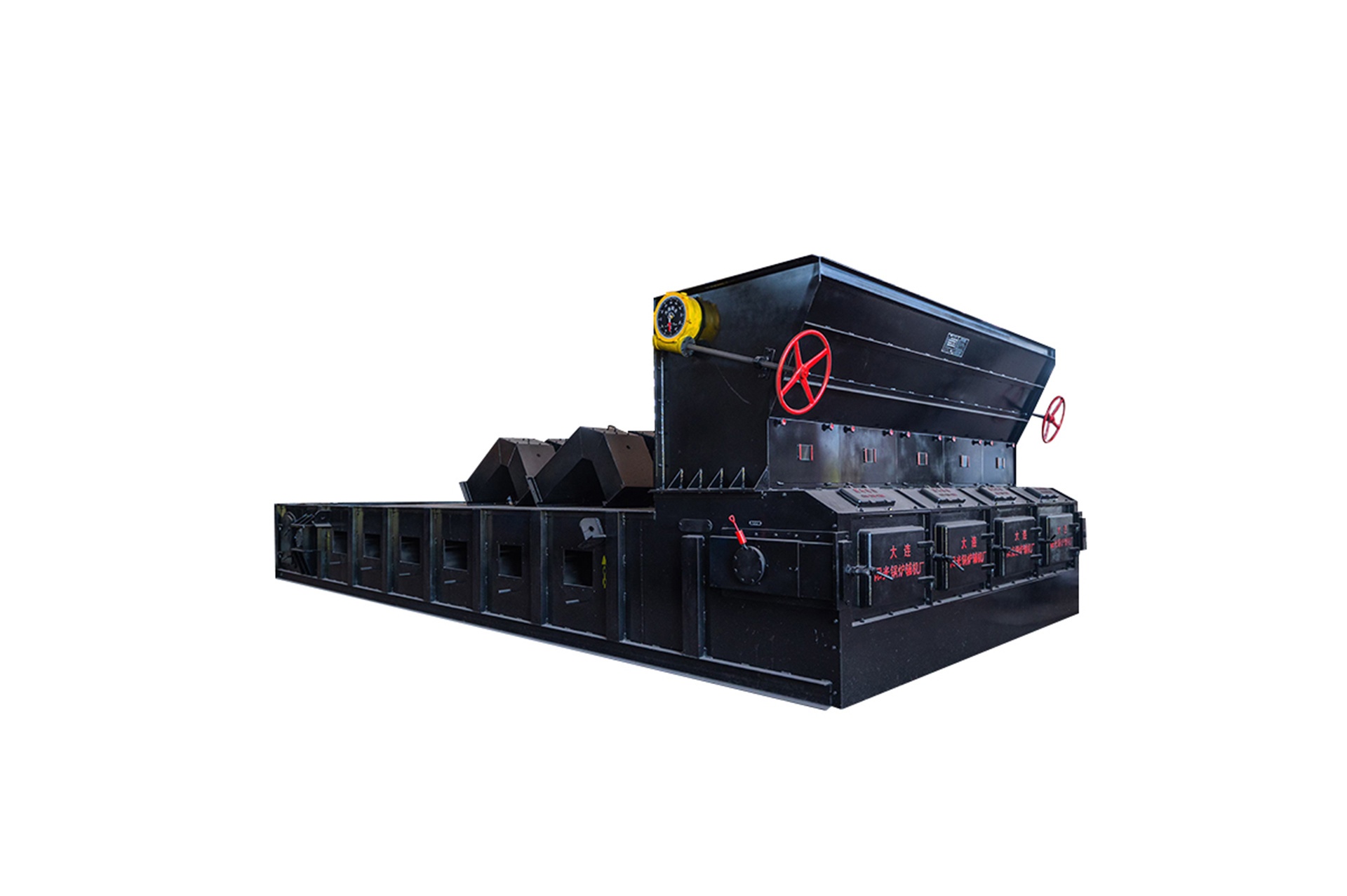

20 t/h	22.6	3440	2205	Φ120	6

Đặc điểm vận hành

So với các loại ghi xích khác, tiêu hao kim loại thấp, kết cấu đơn giản, chế tạo, lắp đặt và vận hành thuận tiện;
Ghi xích vận hành tin cậy, cháy ổn định, phù hợp với nhiều loại nhiên liệu, được dùng nhiều trong lò hơi công nghiệp.
