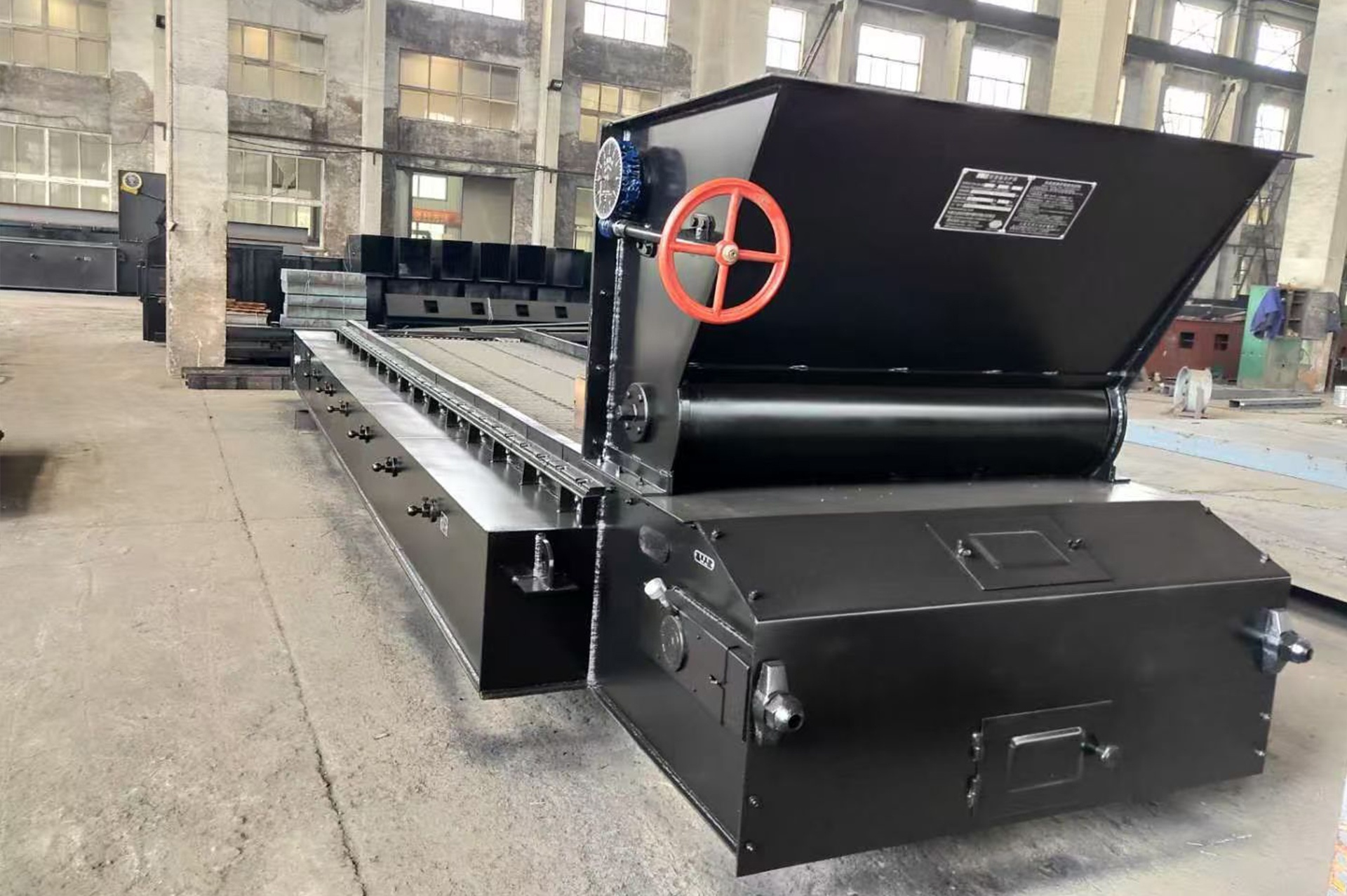

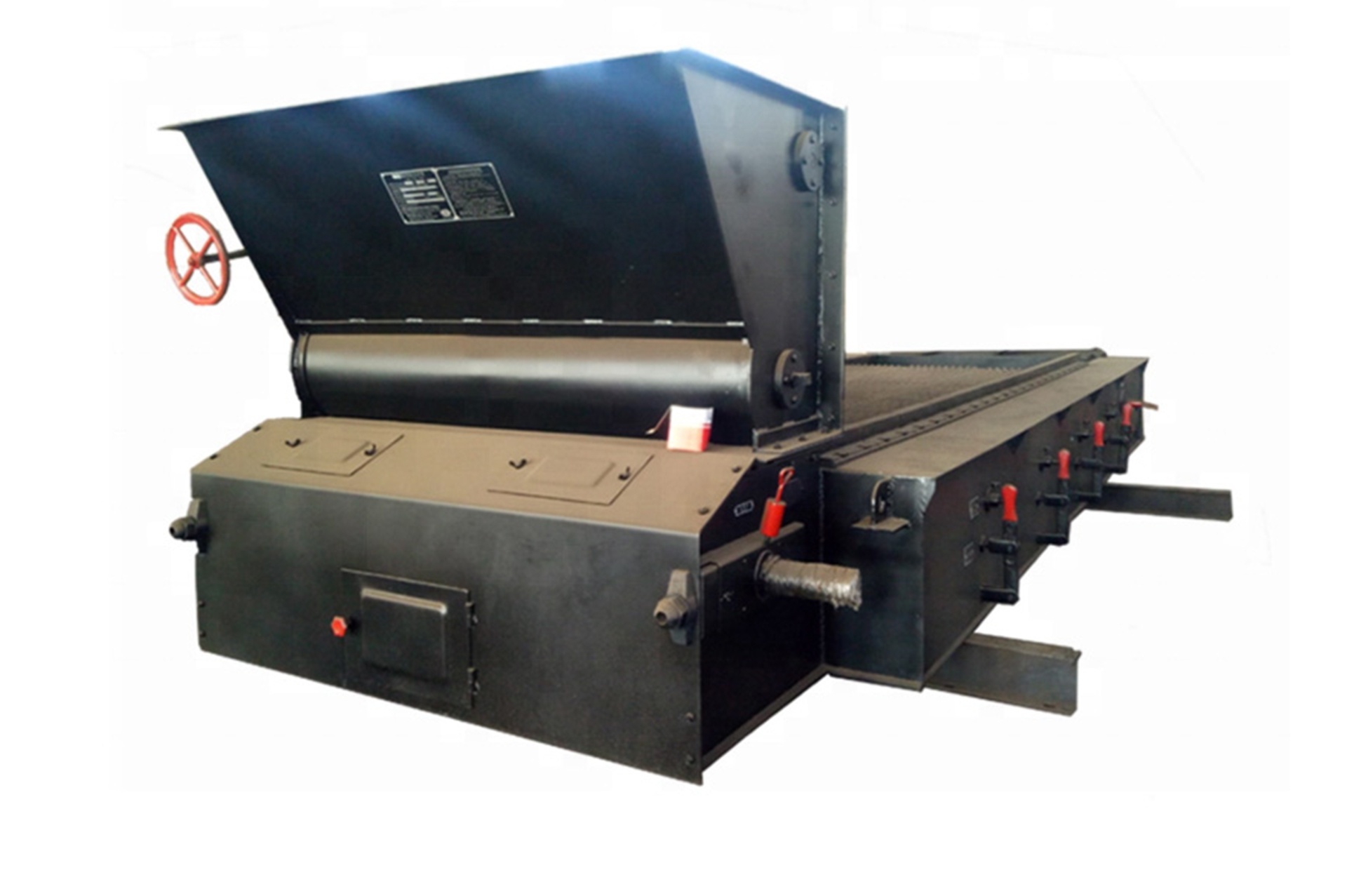

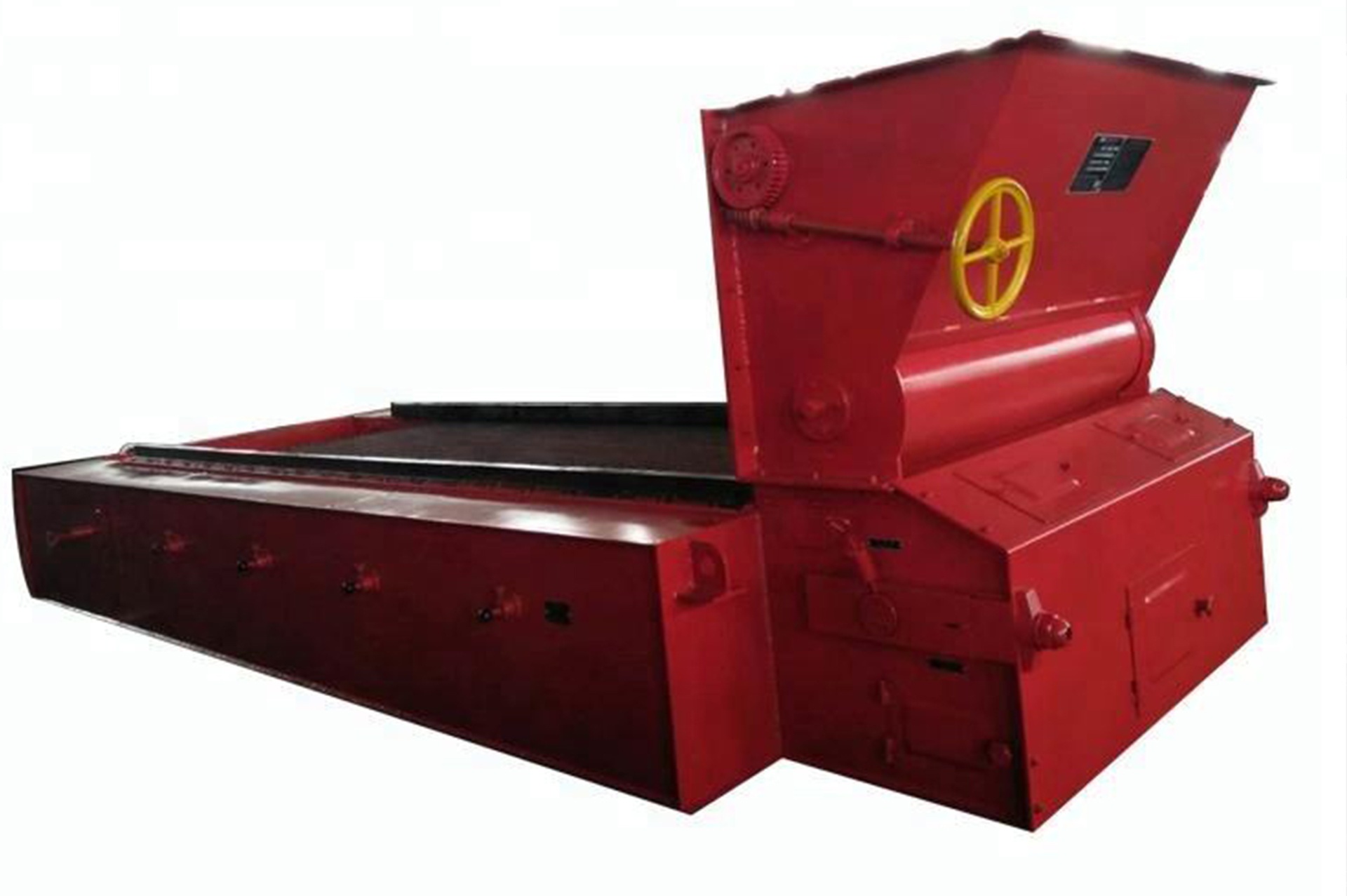

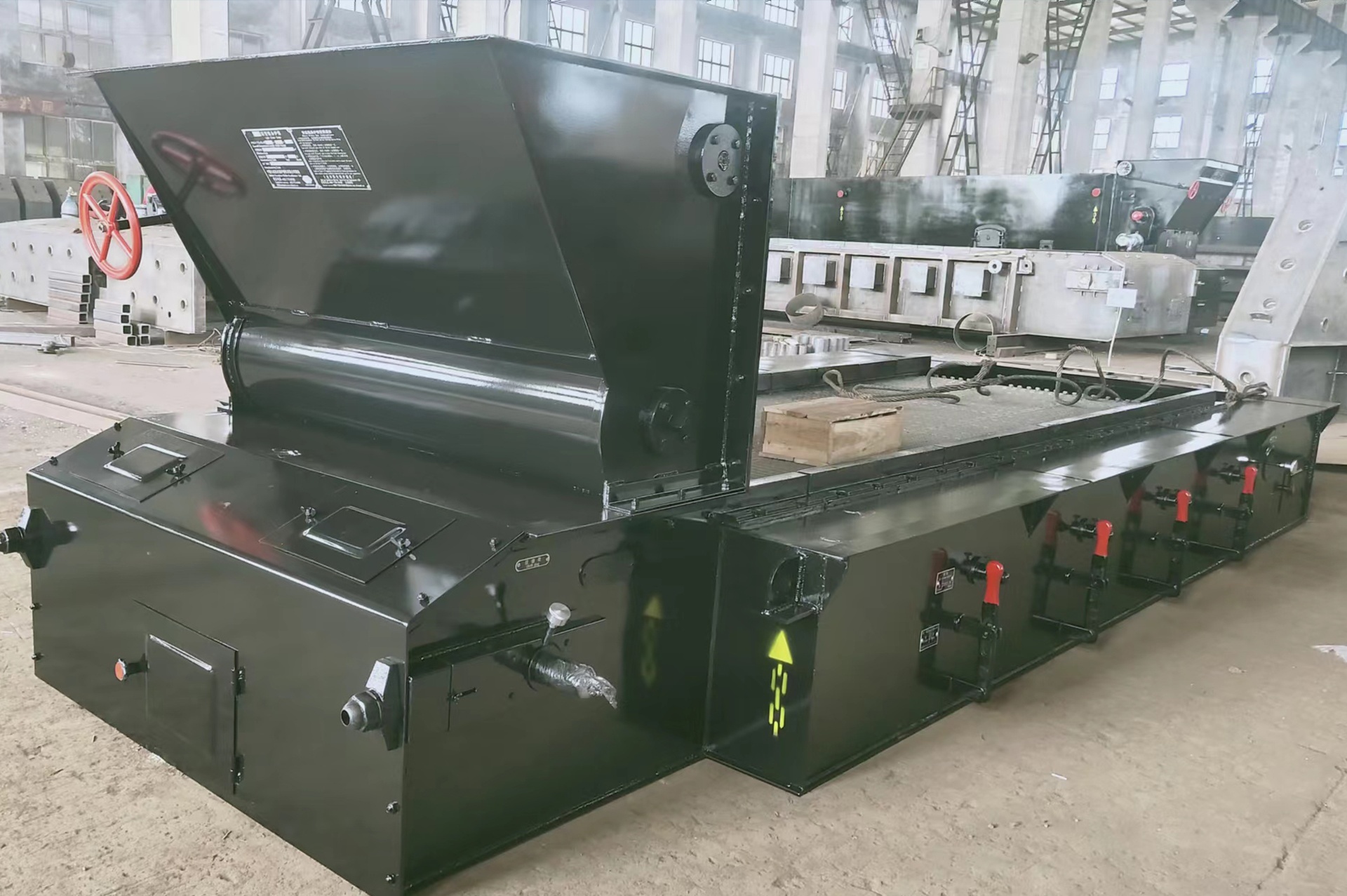

4t/h Ghi xích nhẹ

Giới thiệu sản phẩm

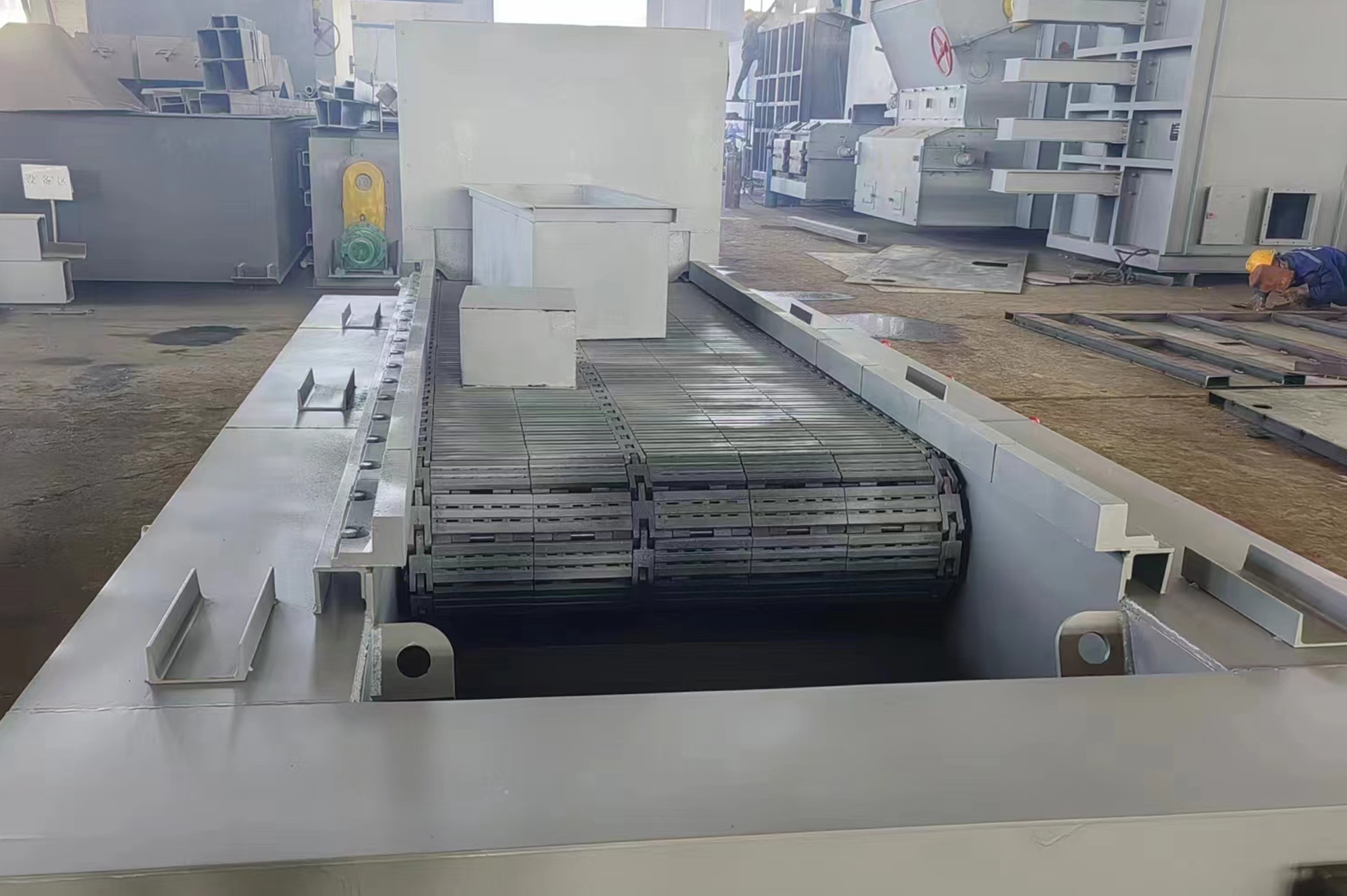

Ở ghi kiểu băng xích, bản thân băng xích tạo thành mặt ghi. Xích được dẫn động bởi đĩa xích, làm cho ghi chuyển động chậm. Tấm ghi thường được chế tạo bằng gang. Sau khi lắp ráp, giữa các tấm ghi duy trì khe hở thông gió cần thiết, và phía dưới ghi thường có buồng gió độc lập có thể điều chỉnh lượng gió, để không khí có thể qua khe hở vào lớp nhiên liệu để cháy. Than từ phễu than ở đầu trước của ghi rơi đều xuống mặt ghi, độ dày của lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than. Khi ghi di chuyển về phía sau, lớp than lần lượt mồi lửa, cháy cho đến khi cháy kiệt.

Xỉ sau khi cháy được xả ra bằng phương pháp thủ công hoặc cơ giới. Cũng có kiểu không dùng phễu than để cấp than mà dùng máy ném than ném than về phía sau ghi, ghi di chuyển về phía trước. Tốc độ di chuyển của ghi được điều chỉnh qua truyền động bánh răng theo các loại than và phụ tải lò hơi khác nhau.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi băng xích là thiết bị đốt lớp cơ giới hóa, có thể dùng cho lò hơi có công suất bay hơi 1-25t/h, cũng có thể dùng cho các thiết bị gia nhiệt, sấy khô các loại. Phù hợp để đốt than mỡ, than non và than bùn. Sau khi được thiết kế riêng, còn có thể dùng làm thiết bị đốt nhiên liệu sinh khối dùng các nguyên liệu như bã mía, gỗ, trấu.

Yêu cầu sử dụng

Than sử dụng cho ghi này cần đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, và không nên đốt mạt than dưới 0-5mm.

(2) Độ ẩm của than phải nhỏ hơn 20%, thích hợp là 8-10%.

(3) Hàm lượng tro của than không được vượt quá 30%, nhưng cũng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1290℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than không nên lớn hơn 4226kcal/kg.

(7) Nếu các yêu cầu về chất lượng than trên xung đột với thiết lập cấp than, thì lấy giá trị giới hạn trên.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

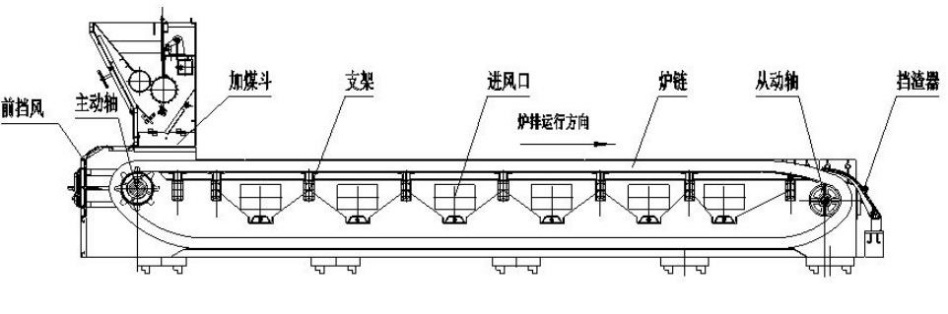

Các bộ phận cấu thành: 1. trục chủ động; 2. trục bị động; 3. giá đỡ; 4. bộ phận xả tro; 5. bộ phận điều chỉnh gió; 6. xích ghi; 7. phễu than; 8. tấm chắn gió phía trước; 9. kín bên.

(1) Kết cấu đơn giản, mức tiêu thụ kim loại thấp, tỷ lệ tiết diện thông gió lớn; có yêu cầu cao hơn về độ bền và tính năng đối với trục chủ động, trục bị động và tấm ghi.

(2) Bên trong ghi, theo phương dọc bố trí một số buồng gió độc lập cách ly với nhau. Sau khi gió cấp một vào buồng gió, do tác dụng khuếch tán mà tốc độ dòng giảm, có thể lấp đầy đều toàn bộ buồng gió. Lượng gió vào của từng buồng gió có thể được điều chỉnh qua bộ phận điều chỉnh gió.

(3) Mỗi buồng gió đều có bộ phận xả tro. Đáy buồng gió có tấm đáy xả tro với cửa xả tro, cửa động nối với thanh kéo xả tro thường che lên cửa xả tro. Khi định kỳ kéo tay cầm xả tro, xỉ sẽ từ cửa xả tro rơi xuống xích ghi phía dưới, rồi xích ghi đưa chúng đến đầu trước hoặc vào phễu hứng tro gần cửa xả tro, cuối cùng được dọn sạch bằng thủ công.

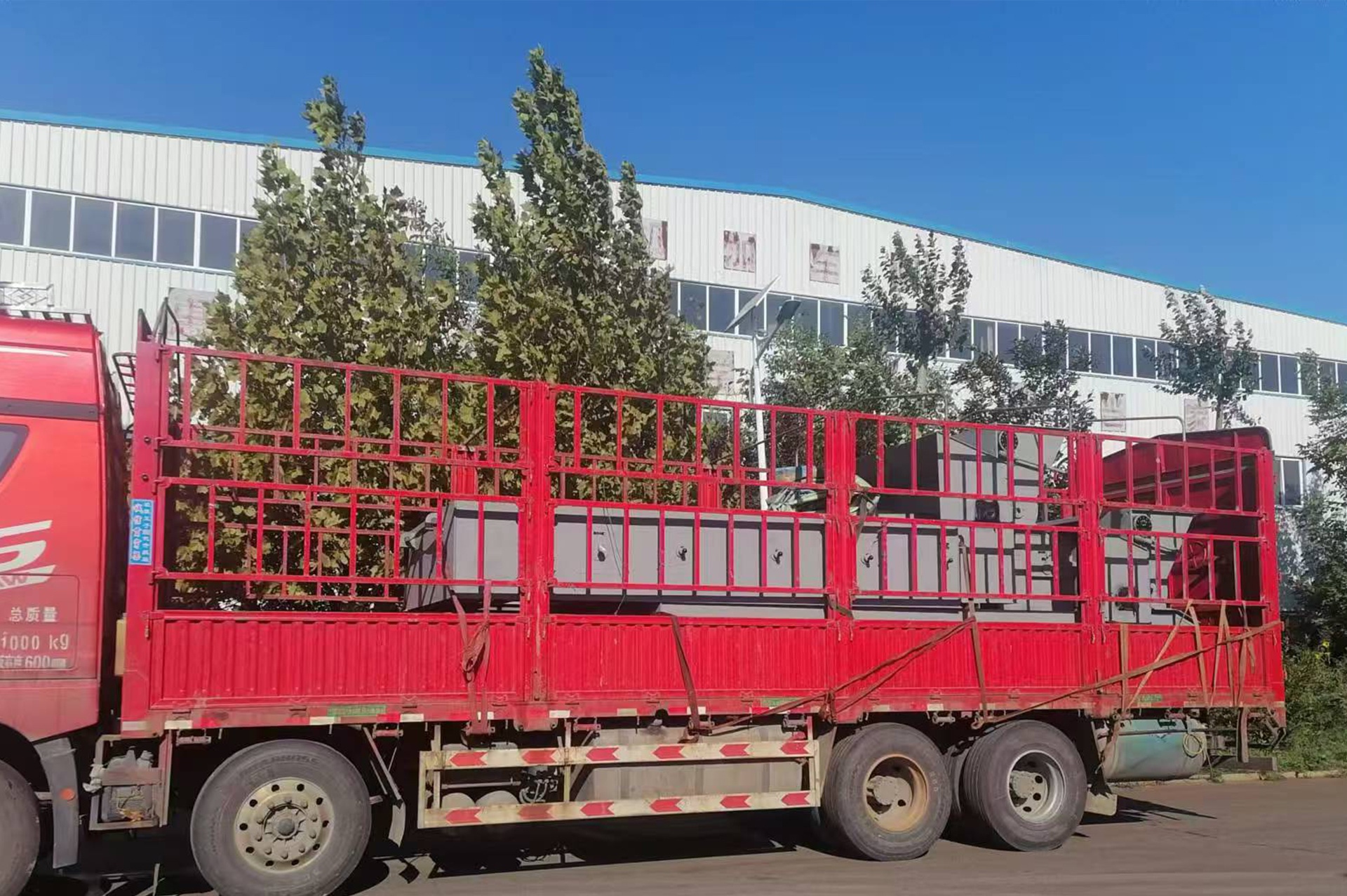

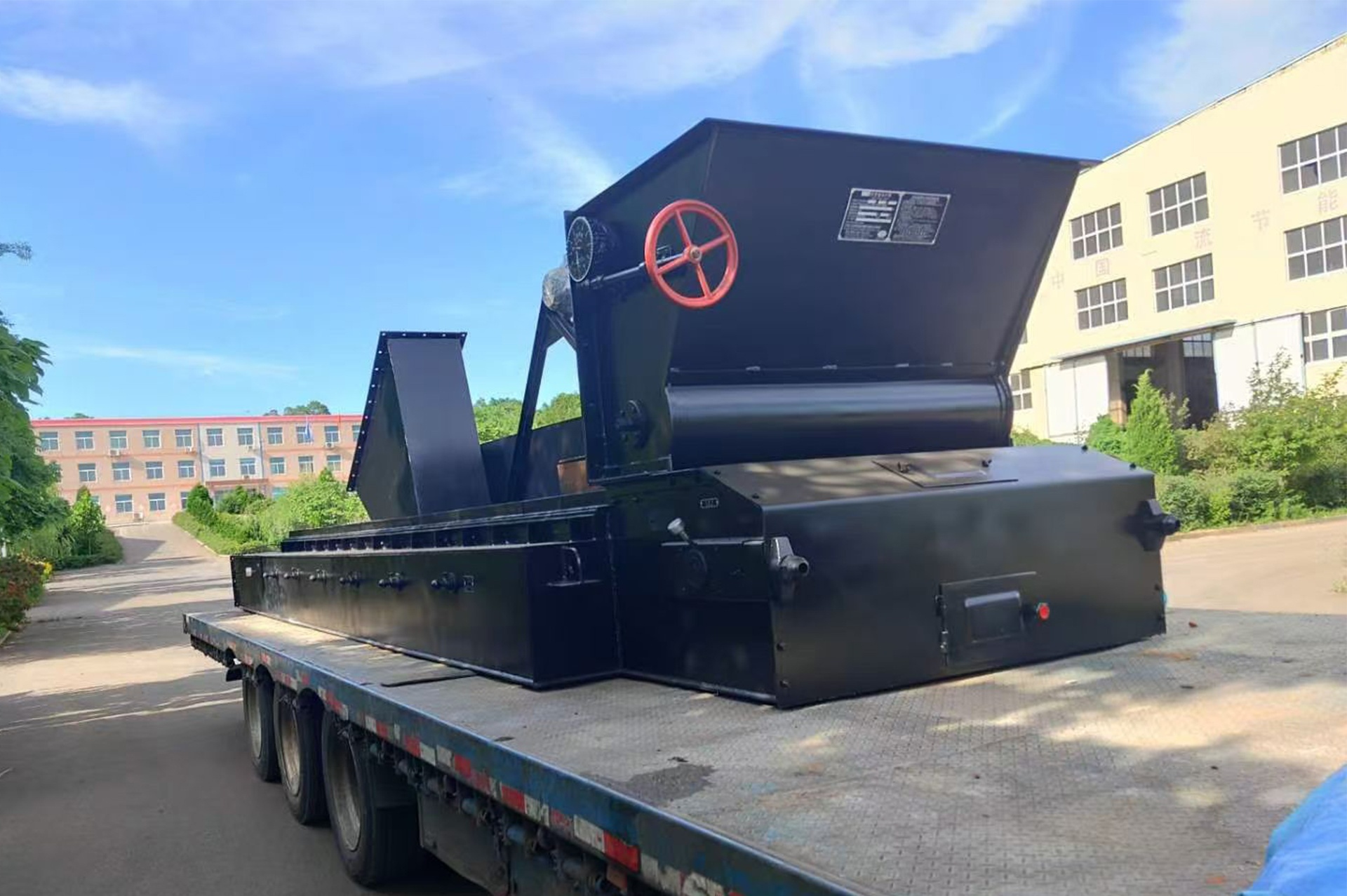

(4) Ghi sau khi hoàn thành chạy thử trong nhà máy đối tác có thể vận hành bình thường, có thể giao hàng nguyên bộ, cũng có thể giao hàng tách rời theo yêu cầu của người dùng.

Thông số kiểu máy

Đặc điểm vận hành

1. So với các ghi băng xích khác, mức tiêu thụ kim loại thấp, kết cấu đơn giản, thuận tiện cho chế tạo, lắp đặt và vận hành;

2. Ghi băng xích vận hành tin cậy, cháy ổn định, thích ứng rộng với nhiên liệu, được sử dụng rộng rãi trong lò hơi công nghiệp.
