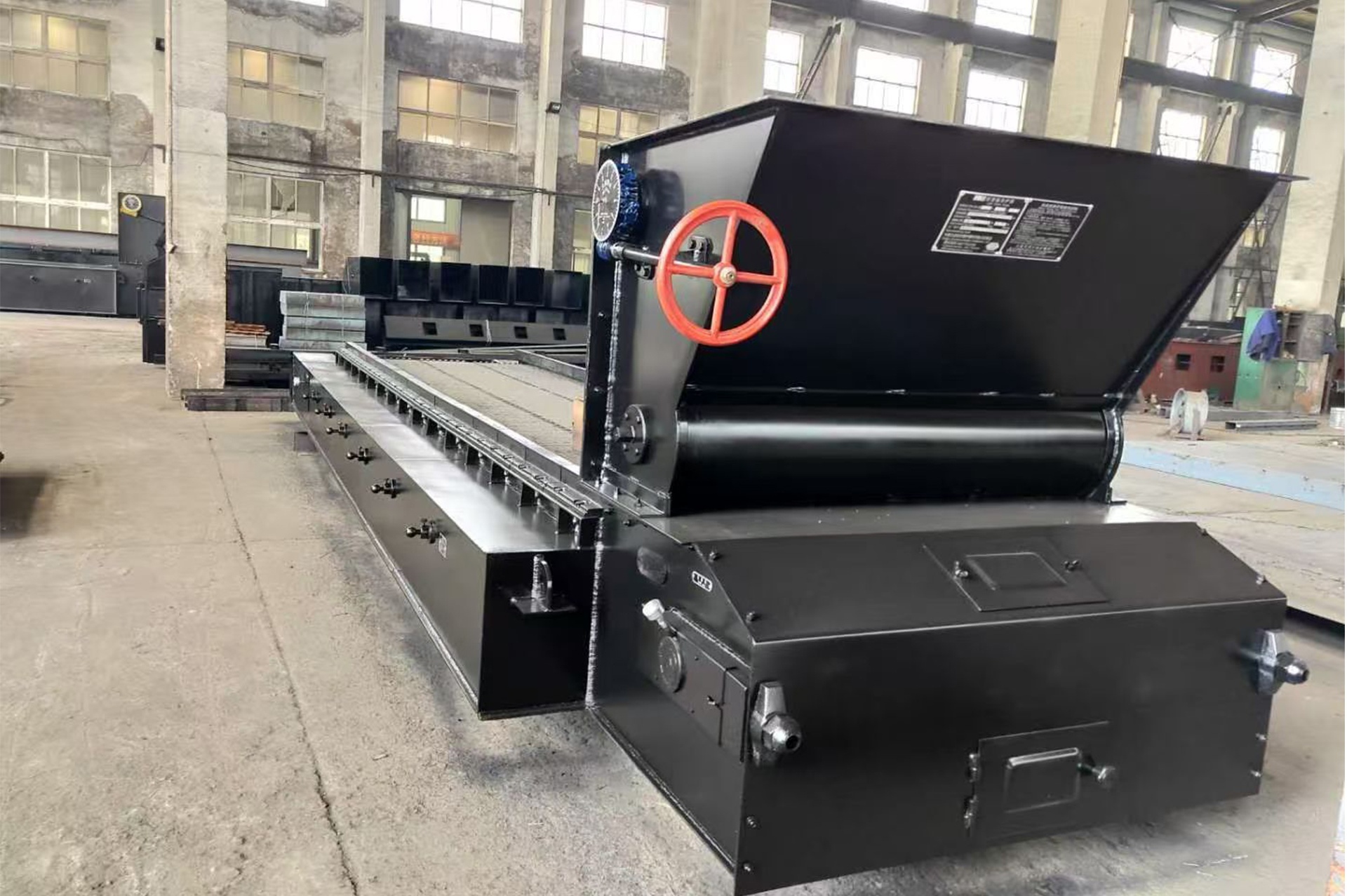

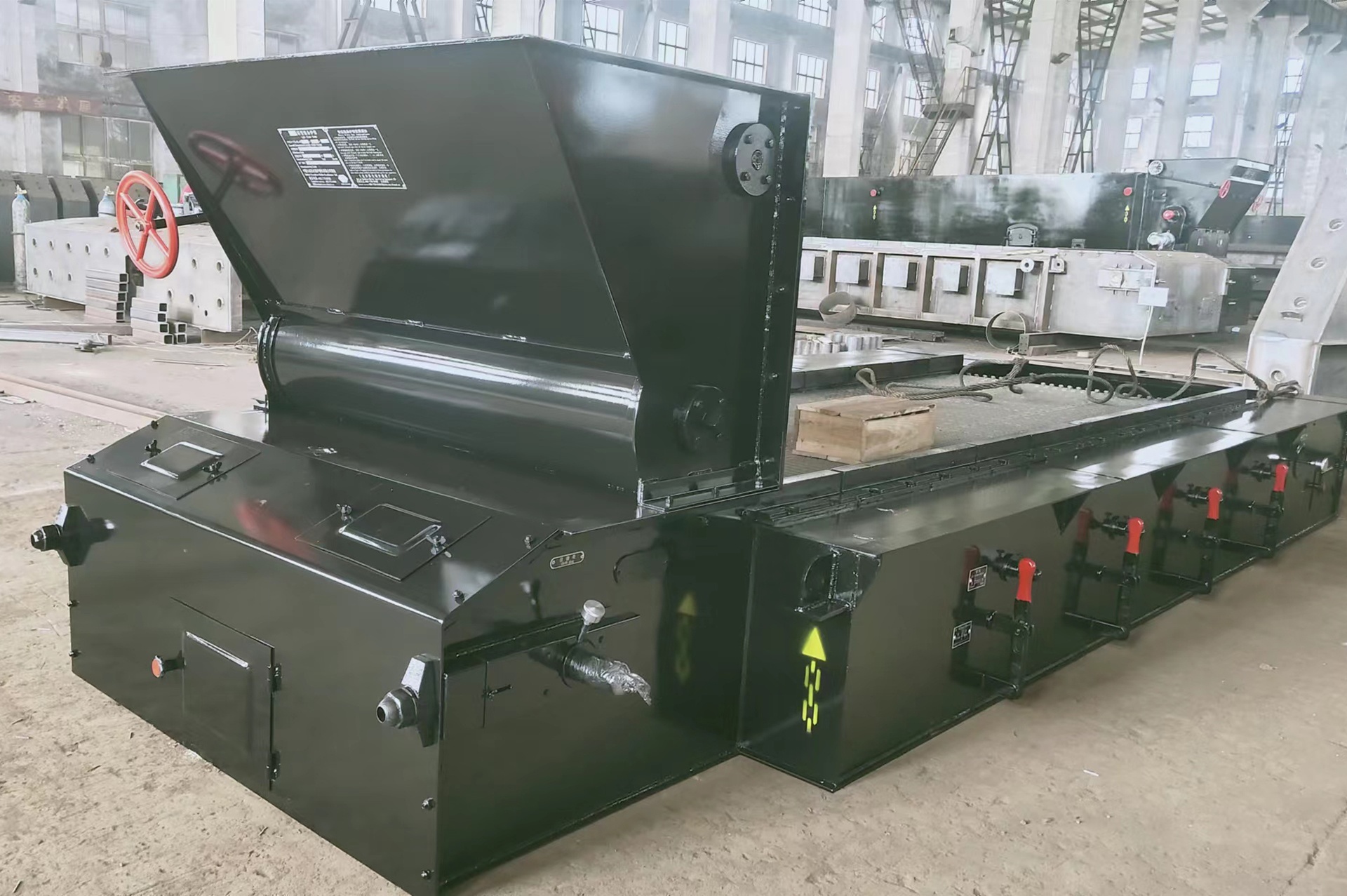

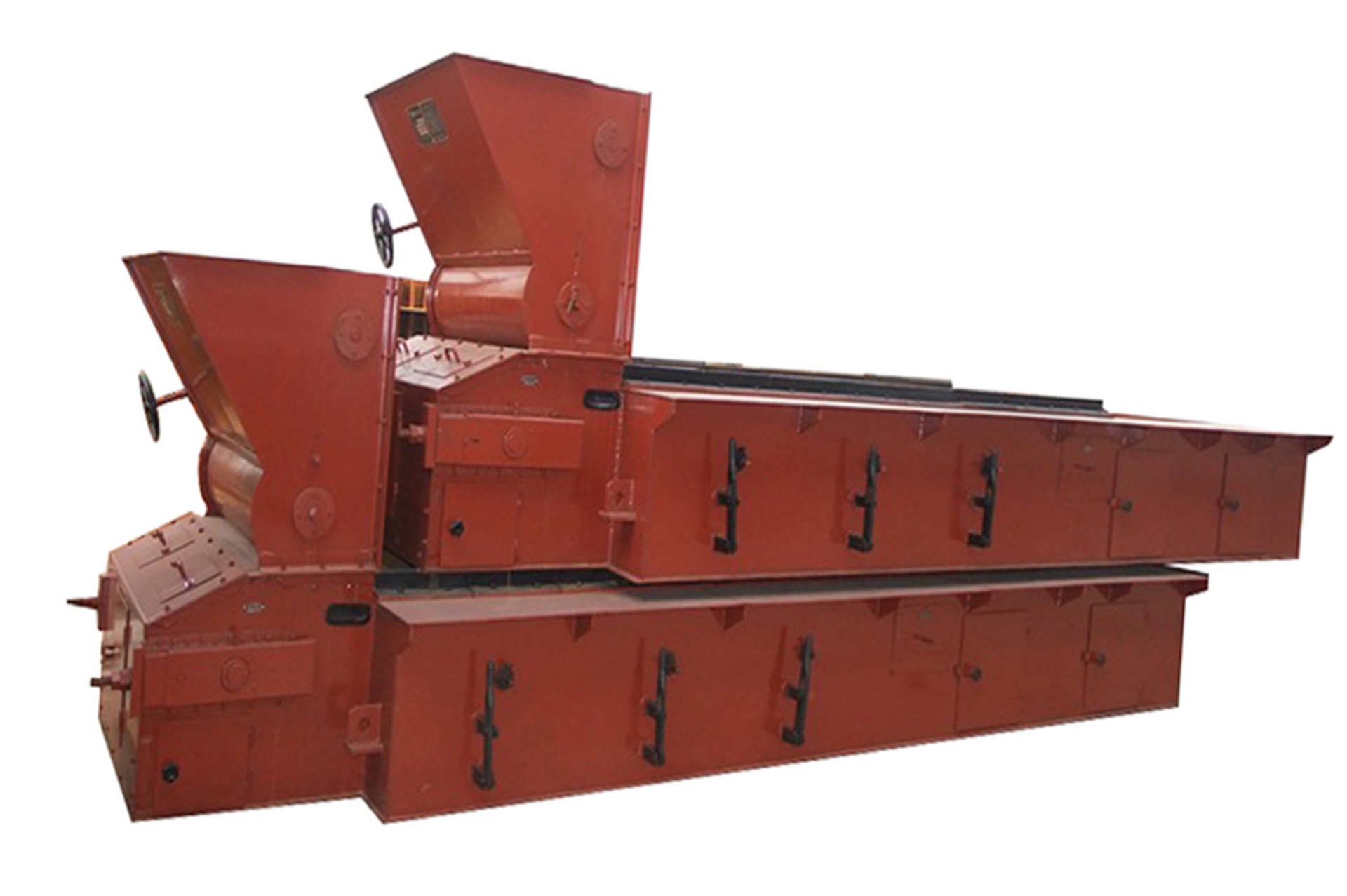

2t/h Ghi xích nhẹ

Giới thiệu sản phẩm

Ở ghi lò kiểu xích băng, bản thân xích băng tạo thành mặt ghi lò. Xích được dẫn động bằng đĩa xích làm ghi lò chuyển động chậm. Thanh ghi thường được làm bằng gang. Sau khi lắp ráp, giữa các thanh ghi duy trì khe thông gió cần thiết, và phía dưới ghi lò thường bố trí các khoang gió độc lập có thể điều chỉnh lưu lượng gió, để không khí có thể qua khe vào lớp nhiên liệu cháy. Than từ phễu than ở đầu trước ghi lò rơi đều xuống ghi lò, độ dày lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than. Khi ghi lò di chuyển ra phía sau, lớp than lần lượt bắt cháy, cháy và cháy hết.

Xỉ sau khi cháy được thải ra bằng tay hoặc bằng máy. Cũng có kiểu không dùng phễu than để cấp than mà dùng máy ném than ném than về phía sau ghi lò, ghi lò di chuyển về phía trước. Tốc độ di chuyển của ghi lò được điều chỉnh bằng truyền động bánh răng theo từng loại than và phụ tải lò hơi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi lò kiểu xích băng là thiết bị đốt lớp có cơ giới hóa, có thể dùng để phối hợp với lò hơi có năng suất bay hơi 1-25 t/h, cũng có thể dùng cho các thiết bị gia nhiệt, sấy. Phù hợp để đốt than bitum, than non và than bùn. Sau khi được thiết kế riêng, thiết bị còn có thể dùng làm thiết bị đốt nhiên liệu sinh khối với nguyên liệu như bã mía, gỗ, trấu.

Yêu cầu sử dụng

Chất lượng than đốt trong ghi lò này cần đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, và không nên đốt mảnh than dưới 0-5mm.

(2) Độ ẩm của than phải nhỏ hơn 20%, thích hợp là 8-10%.

(3) Hàm lượng tro của than không được vượt quá 30% nhưng cũng không được thấp hơn 10%, hàm lượng chất bay hơi không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1290℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than không nên lớn hơn 4226kcal/kg.

(7) Nếu các yêu cầu về chất lượng than nêu trên xung đột với thiết bị cấp than thì lấy giá trị giới hạn trên.

Nhiệt độ gió sơ cấp sử dụng cho ghi lò này không được vượt quá 200℃.

Kết cấu và đặc tính

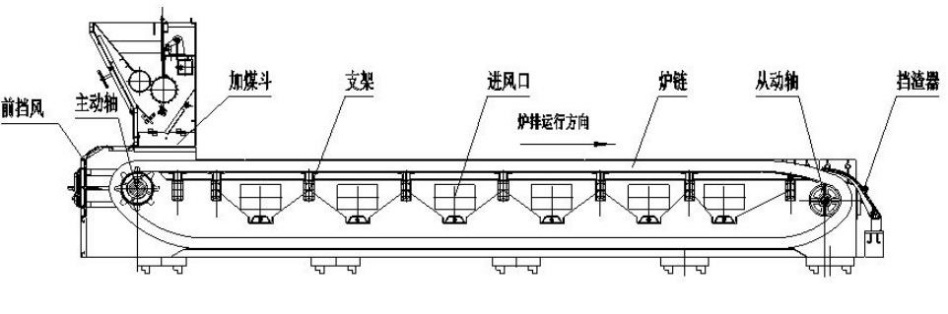

Các bộ phận cấu thành: 1. trục chủ động; 2. trục bị động; 3. khung đỡ; 4. thiết bị xả tro; 5. thiết bị điều chỉnh gió; 6. xích lò; 7. phễu than; 8. tấm chắn gió phía trước; 9. làm kín bên.

(1) Kết cấu đơn giản, mức tiêu hao kim loại thấp, tỷ lệ tiết diện thông gió lớn; có yêu cầu cao hơn về độ bền và tính năng của trục chủ động, trục bị động và thanh ghi.

(2) Bên trong ghi lò, theo chiều dọc bố trí một số khoang gió độc lập cách ly với nhau. Sau khi gió sơ cấp vào khoang gió, do tác dụng khuếch tán tốc độ dòng giảm, có thể lấp đầy đều toàn bộ khoang gió. Lượng gió cấp cho từng khoang gió có thể điều chỉnh bằng thiết bị điều chỉnh gió.

(3) Mỗi khoang gió đều được trang bị thiết bị xả tro. Đáy khoang gió có tấm đáy rơi tro với cửa rơi tro, cửa động nối với thanh kéo rơi tro thường che kín cửa rơi tro. Khi định kỳ kéo tay cầm xả tro, xỉ sẽ từ cửa rơi tro rơi xuống xích lò bên dưới, sau đó xích lò mang đến phễu hứng tro ở đầu trước hoặc gần cửa xả tro, cuối cùng được xử lý thủ công.

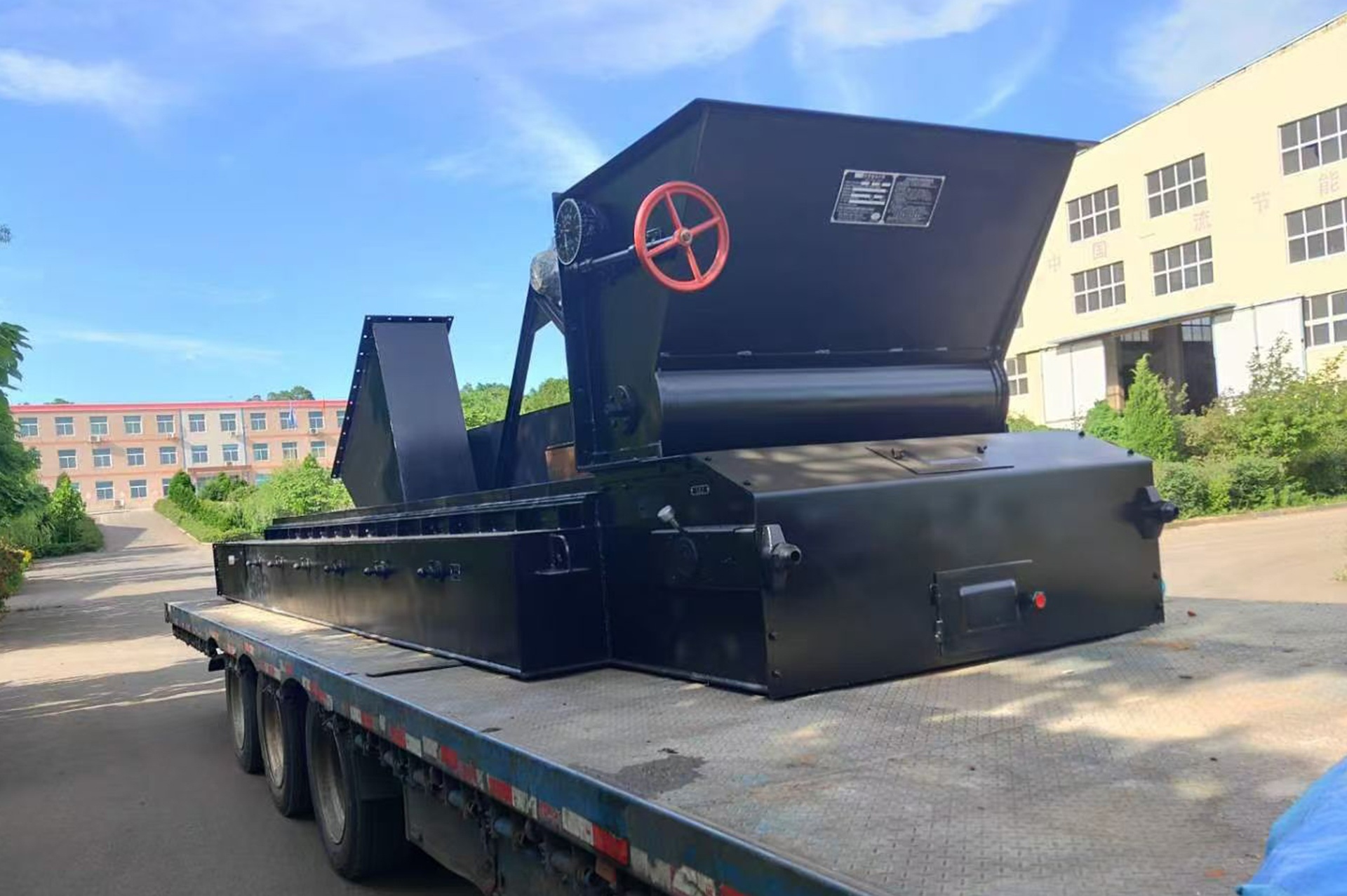

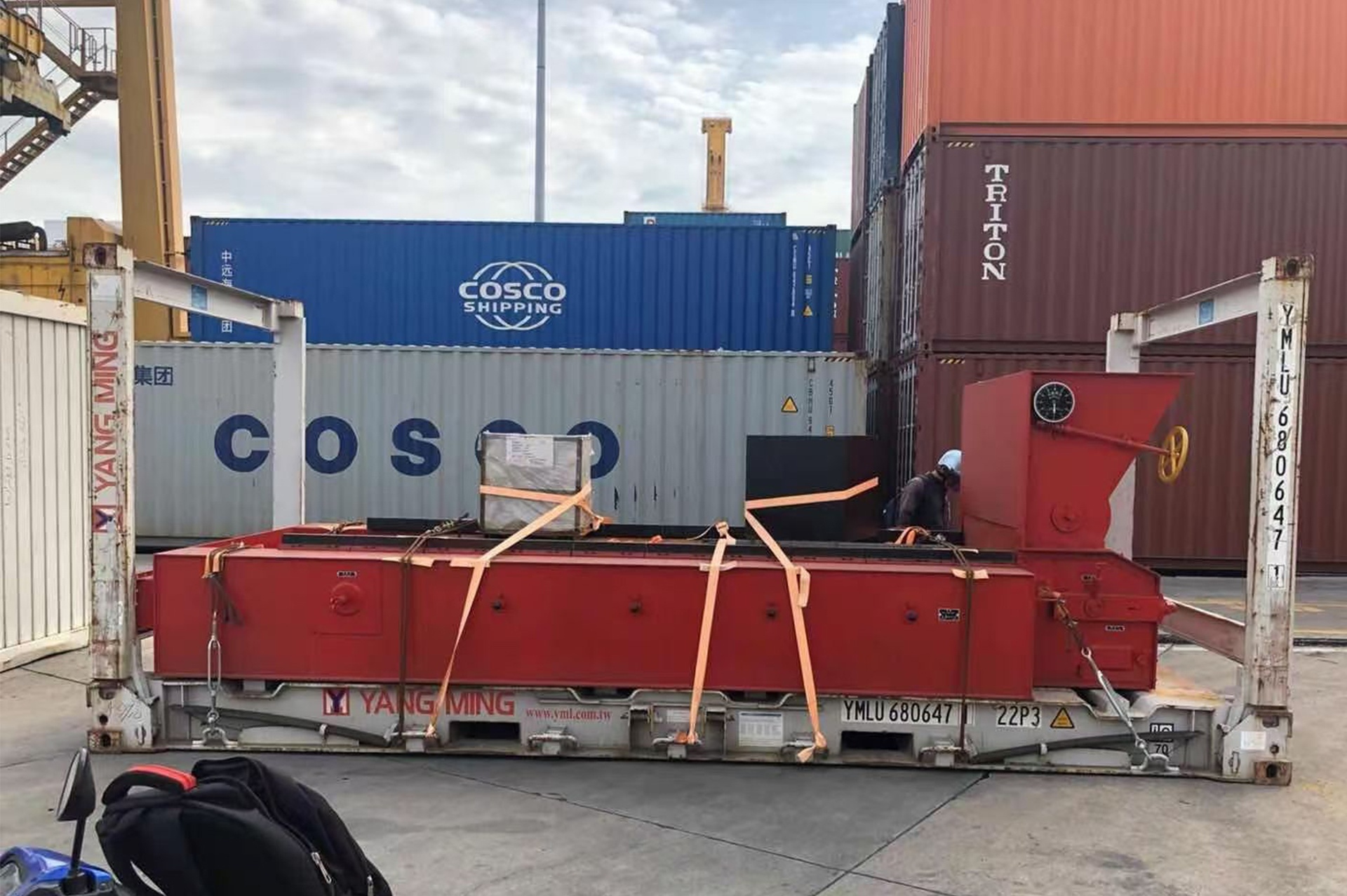

(4) Ghi lò sau khi chạy thử tại nhà máy đối tác có thể vận hành bình thường, có thể giao cả máy hoặc giao tách rời theo yêu cầu của người dùng.

Thông số kiểu máy

Đặc điểm vận hành

1. So với các loại ghi lò xích băng khác, mức tiêu hao kim loại thấp, kết cấu đơn giản, thuận tiện cho chế tạo, lắp đặt và vận hành;

2. Ghi lò xích băng vận hành tin cậy, cháy ổn định, thích ứng rộng với nhiên liệu, được sử dụng rộng rãi trong lò hơi công nghiệp.
