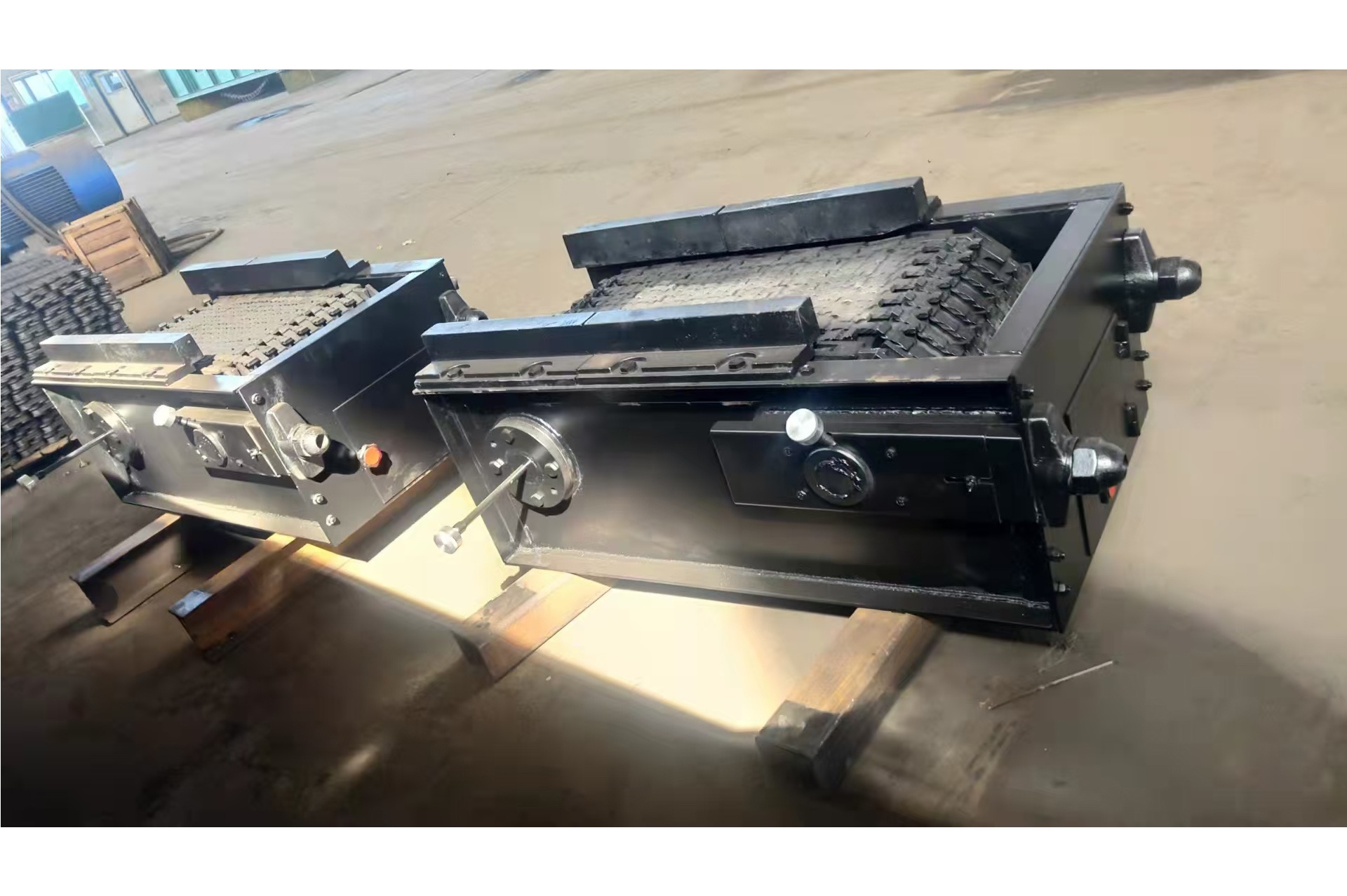

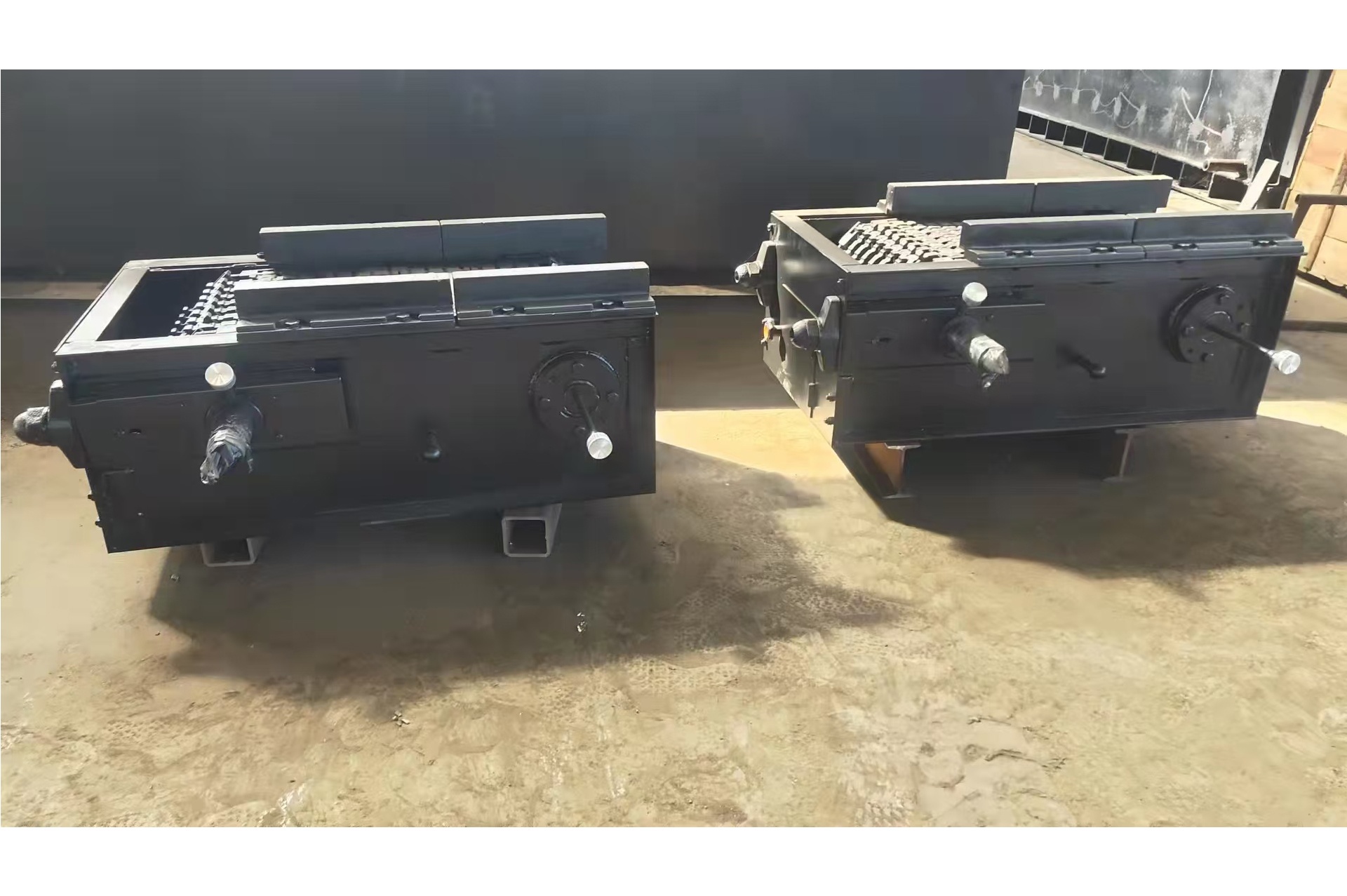

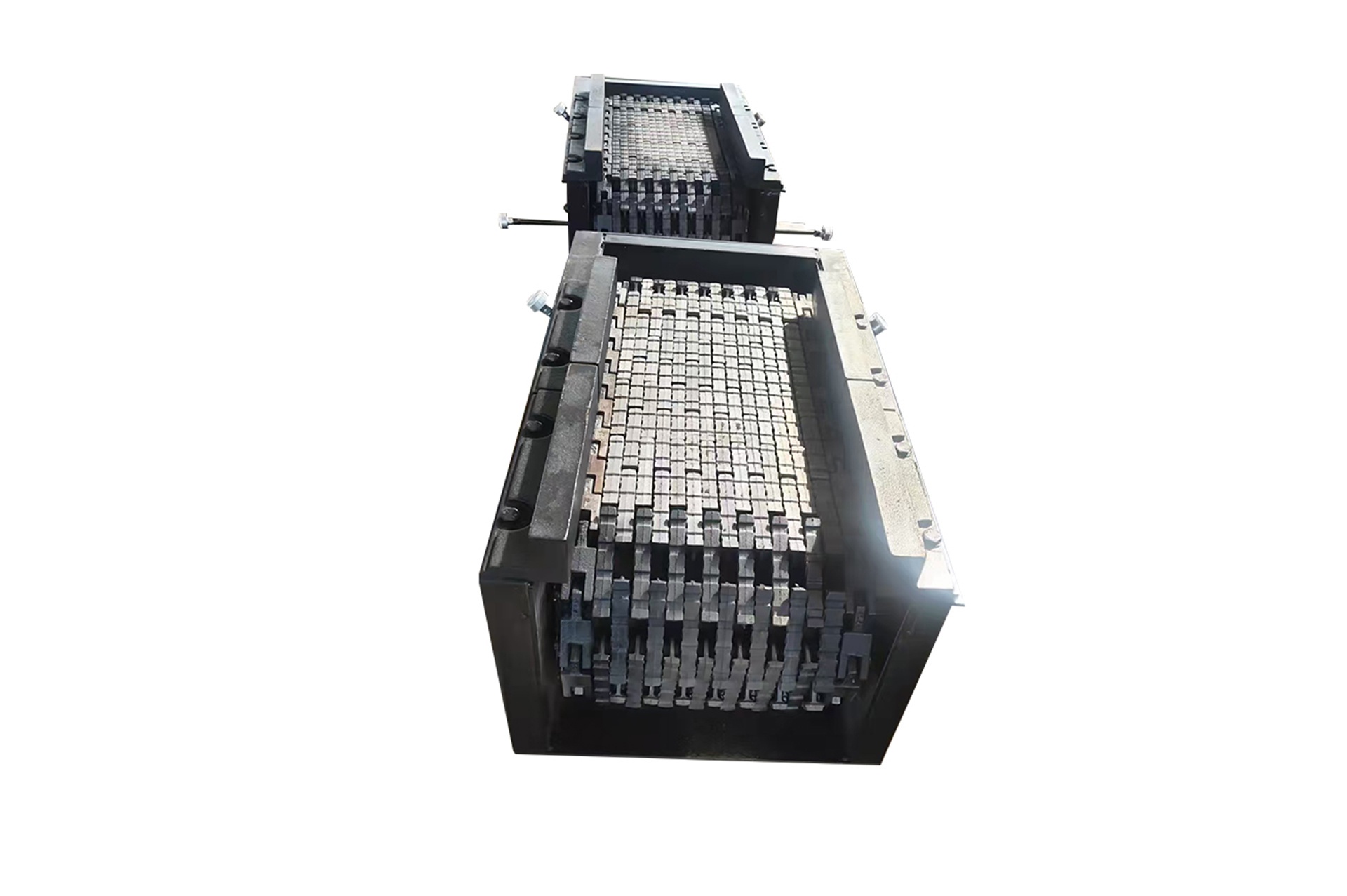

1t/h Ghi kiểu băng xích

Giới thiệu sản phẩm

Trong ghi kiểu băng xích, bản thân băng xích tạo thành mặt ghi. Xích được dẫn động bởi đĩa xích, làm cho ghi chuyển động chậm. Tấm ghi thường được chế tạo bằng gang. Sau khi lắp ráp, giữa các tấm ghi duy trì khe hở thông gió cần thiết, và bên dưới ghi thường bố trí các khoang gió độc lập có thể điều chỉnh lưu lượng gió, để không khí có thể qua khe hở vào lớp nhiên liệu để cháy. Than từ phễu than ở đầu trước của ghi rơi đều lên ghi, độ dày của lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than. Khi ghi di chuyển về phía sau, lớp than lần lượt hoàn thành quá trình bắt cháy, cháy và cháy hết.

Xỉ sau khi cháy được thải ra bằng phương thức thủ công hoặc cơ giới. Cũng có phương thức không dùng phễu than để cấp than mà dùng máy rải than ném than ra phần sau của ghi, ghi di chuyển về phía trước. Tốc độ di chuyển của ghi được điều chỉnh thông qua truyền động bánh răng theo các loại than và phụ tải lò hơi khác nhau.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi xích kiểu băng xích là thiết bị đốt lớp cơ giới hóa, có thể dùng cho lò hơi có công suất bốc hơi 1-25 t/h, cũng có thể dùng cho các loại thiết bị gia nhiệt, sấy khô. Phù hợp để đốt than mỡ, than non và than bùn. Sau khi được thiết kế riêng, còn có thể dùng làm thiết bị đốt nhiên liệu sinh khối với các nguyên liệu như bã mía, gỗ, trấu.

Yêu cầu sử dụng

Chất lượng than đốt cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt tối đa của than không được vượt quá 40mm, và không nên đốt hạt than dưới 0-5mm.

(2) Hàm lượng nước của than phải nhỏ hơn 20%, nên ở mức 8-10%.

(3) Hàm lượng tro của than không được vượt quá 30% nhưng cũng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1290℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than không được lớn hơn 4226kcal/kg.

(7) Nếu yêu cầu về chất lượng than trên xung đột với thiết lập cấp than thì lấy giá trị giới hạn trên.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

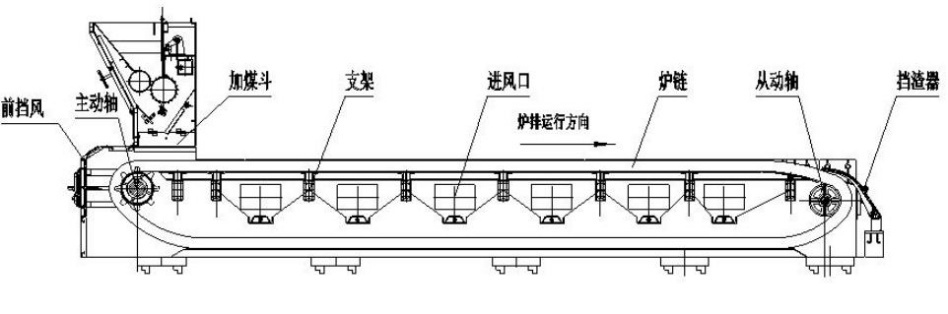

Các bộ phận cấu thành: 1. trục chủ động; 2. trục bị động; 3. khung đỡ; 4. thiết bị thải tro; 5. thiết bị điều chỉnh gió; 6. xích ghi; 7. phễu than; 8. tấm chắn gió phía trước; 9. làm kín bên.

(1) Kết cấu đơn giản, lượng tiêu hao kim loại thấp, tỷ lệ tiết diện thông gió lớn; trục chủ động, trục bị động và tấm ghi có yêu cầu cao hơn về độ bền và tính năng.

(2) Bên trong ghi bố trí nhiều khoang gió độc lập cách ly nhau theo chiều dọc. Sau khi gió cấp một vào khoang gió, tốc độ giảm do hiệu ứng khuếch tán, có thể lấp đầy toàn bộ khoang gió một cách đều. Lưu lượng gió vào từng khoang gió có thể điều chỉnh qua thiết bị điều chỉnh gió.

(3) Mỗi khoang gió đều có thiết bị thải tro. Đáy khoang gió có tấm đáy rơi tro với lỗ rơi tro, cửa hoạt động nối với thanh kéo rơi tro thường che lỗ rơi tro. Khi kéo tay cầm thải tro định kỳ, xỉ sẽ rơi từ lỗ rơi tro xuống xích ghi bên dưới, sau đó xích ghi đưa đến đầu trước hoặc vào phễu nhận tro gần cửa thải tro, cuối cùng được dọn sạch thủ công.

(4) Ghi sau khi hoàn thành chạy thử tại nhà máy đối tác có thể vận hành bình thường, có thể giao cả máy hoặc giao tách rời theo yêu cầu của người dùng.

Thông số kiểu máy

Đặc điểm vận hành

1. So với các loại ghi băng xích khác, lượng tiêu hao kim loại thấp, kết cấu đơn giản, chế tạo, lắp đặt và vận hành thuận tiện;

2. Ghi băng xích vận hành tin cậy, cháy ổn định, phạm vi thích ứng nhiên liệu rộng, được sử dụng rộng rãi trong lò hơi công nghiệp.
