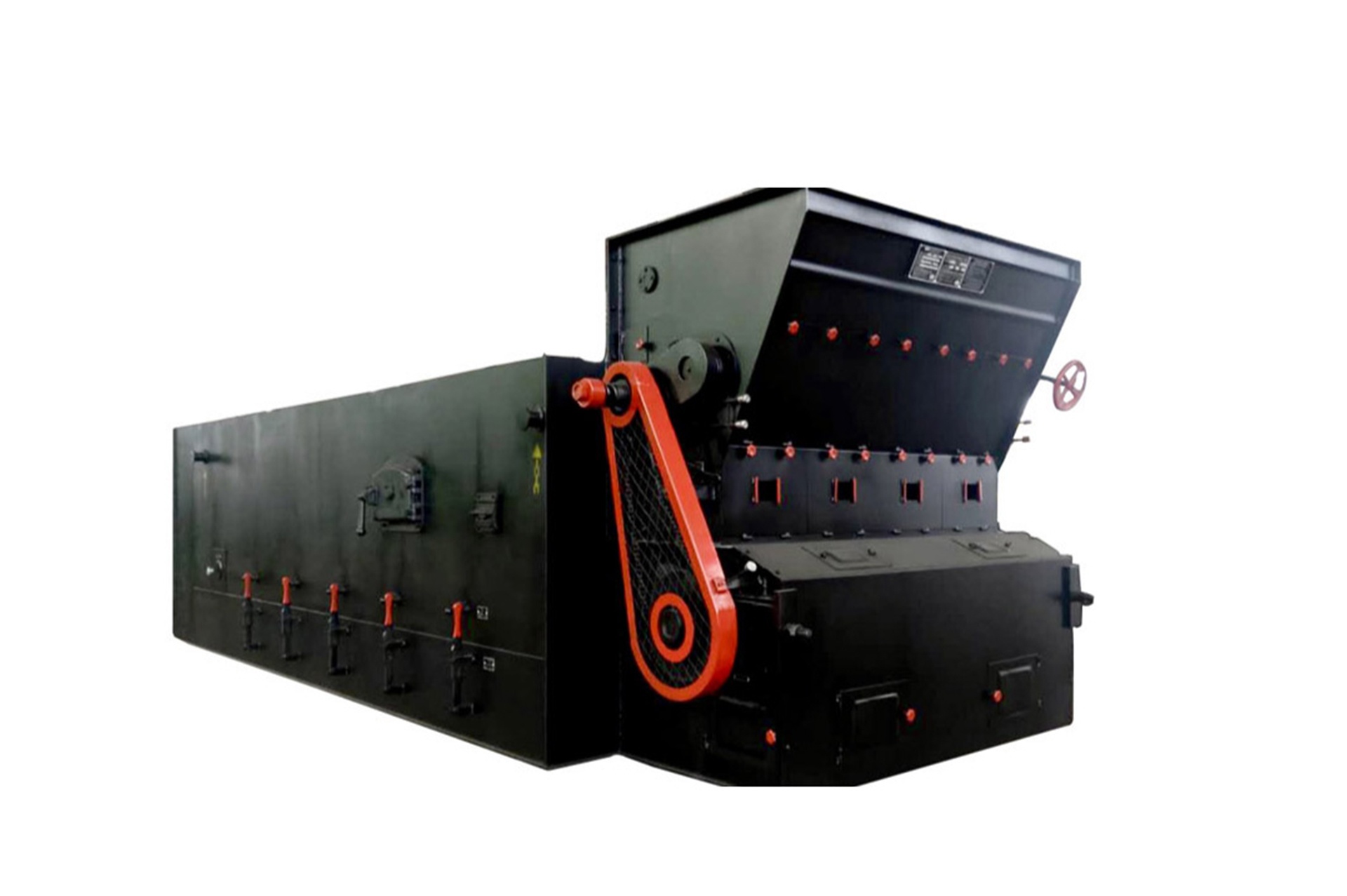

15t/h Ghi xích đốt than

Giới thiệu sản phẩm

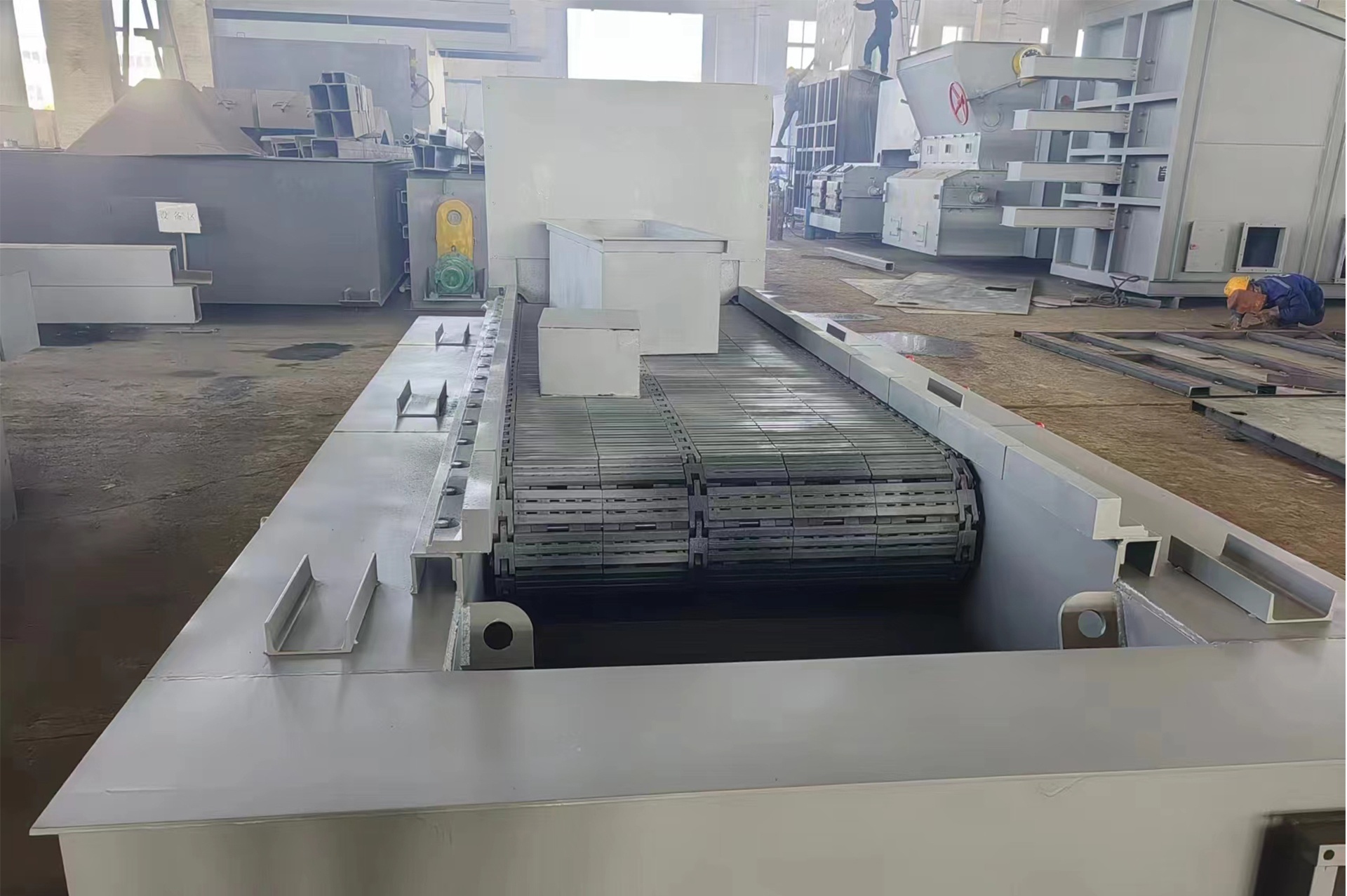

Ở ghi băng xích kiểu băng xích, bản thân băng xích tạo thành mặt ghi. Xích được dẫn động bởi đĩa xích, làm cho ghi chuyển động chậm. Tấm ghi thường được chế tạo bằng gang. Sau khi lắp ráp, giữa các tấm ghi duy trì khe hở thông gió cần thiết, và bên dưới ghi thường có các hộp gió độc lập có thể điều chỉnh lưu lượng gió, để không khí có thể qua khe hở vào lớp nhiên liệu để cháy. Than từ phễu than ở đầu trước ghi rơi đều xuống ghi, độ dày của lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than. Khi ghi di chuyển về phía sau, lớp than lần lượt hoàn thành mồi lửa, cháy và cháy kiệt.

Xỉ sau khi cháy được thải ra bằng phương thức thủ công hoặc cơ giới. Cũng có phương thức không dùng phễu than để cấp than mà dùng máy ném than ném than tới phần sau của ghi, ghi di chuyển về phía trước. Tốc độ di chuyển của ghi được điều chỉnh qua truyền động bánh răng theo các loại than và phụ tải lò hơi khác nhau.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi băng xích kiểu băng xích là thiết bị đốt lớp cơ giới hóa, có thể dùng để phối hợp với lò hơi có công suất bốc hơi 1-25t/h, cũng có thể dùng cho các loại thiết bị gia nhiệt, sấy khô. Phù hợp để đốt than mỡ, than non và than bùn. Sau khi được thiết kế riêng, còn có thể dùng làm thiết bị đốt nhiên liệu sinh khối dùng các nguyên liệu như bã mía, gỗ, trấu.

Yêu cầu sử dụng

Chất lượng than đốt trong ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, và không nên đốt than vụn dưới 0-5mm.

(2) Độ ẩm của than phải nhỏ hơn 20%, với 8-10% là thích hợp.

(3) Hàm lượng tro của than không được vượt quá 30%, nhưng cũng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ điểm nóng chảy của tro than phải lớn hơn 1290℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than không được lớn hơn 4226kcal/kg.

(7) Nếu các yêu cầu về chất lượng than trên xung đột với việc bố trí cấp than, thì lấy giá trị giới hạn trên của nó.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

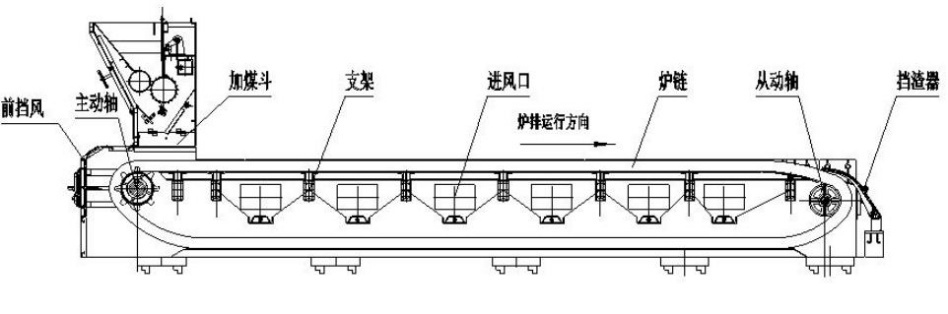

Các bộ phận cấu thành: 1. trục chủ động; 2. trục bị động; 3. khung đỡ; 4. thiết bị thải tro; 5. thiết bị điều chỉnh gió; 6. xích lò; 7. phễu than; 8. tấm chắn gió phía trước; 9. làm kín bên.

(1) Kết cấu đơn giản, mức tiêu hao kim loại thấp, tỷ lệ tiết diện thông gió lớn; có yêu cầu cao hơn về độ bền và tính năng đối với trục chủ động, trục bị động và tấm ghi.

(2) Bên trong ghi, theo chiều dọc bố trí một số hộp gió độc lập cách ly với nhau. Gió cấp một sau khi vào hộp gió thì tốc độ giảm do tác dụng khuếch tán, có thể lấp đầy đều toàn bộ hộp gió. Lượng gió vào của từng hộp gió có thể được điều chỉnh qua thiết bị điều chỉnh gió.

(3) Mỗi hộp gió đều được trang bị thiết bị thải tro. Đáy hộp gió có tấm đáy rơi tro với cửa rơi tro, cửa hoạt động nối với thanh kéo rơi tro thường phủ lên cửa rơi tro. Khi định kỳ kéo tay cầm thải tro, xỉ sẽ từ cửa rơi tro rơi xuống xích lò bên dưới, rồi xích lò đưa chúng tới phễu hứng tro ở đầu trước hoặc gần cửa thải tro, cuối cùng được nhân công dọn sạch.

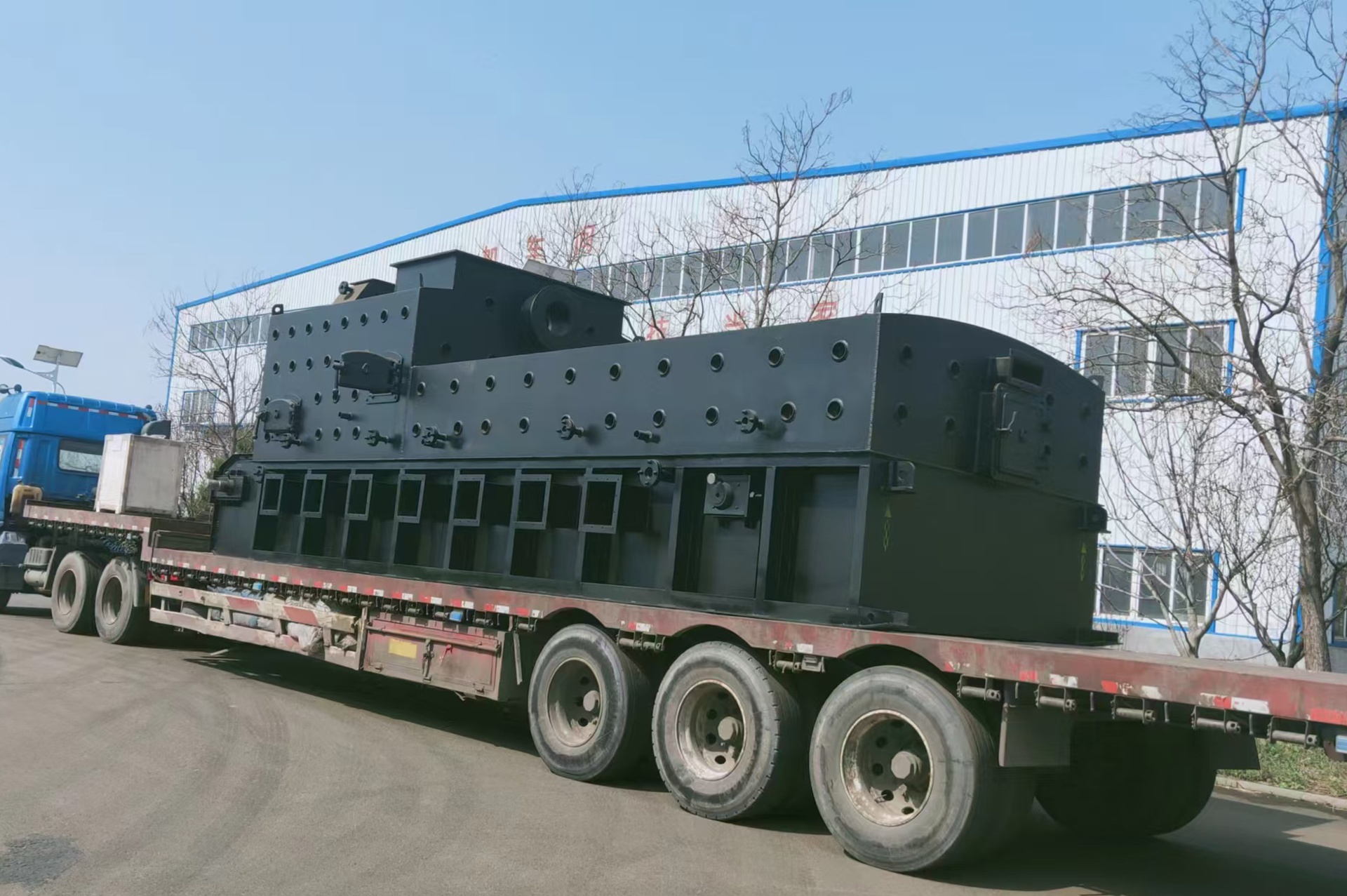

(4) Ghi sau khi hoàn thành chạy thử trong nhà máy đối tác thì có thể vận hành bình thường, có thể giao hàng cả máy, cũng có thể giao hàng tách rời theo yêu cầu của người dùng.

Thông số kiểu máy

Đặc điểm vận hành

1. So với các loại ghi băng xích khác, mức tiêu hao kim loại thấp, kết cấu đơn giản, chế tạo, lắp đặt và vận hành thuận tiện;

2. Ghi băng xích vận hành tin cậy, cháy ổn định, khả năng thích ứng nhiên liệu rộng, được ứng dụng rộng rãi trong lò hơi công nghiệp.
