8t/h Ghi xích sinh khối

Giới thiệu sản phẩm

Bản thân xích băng tải của ghi dạng xích băng tải chính là mặt ghi. Xích được đĩa xích dẫn động, làm ghi chuyển động chậm. Tấm ghi thường được chế tạo bằng gang. Sau khi lắp ráp, giữa các tấm ghi được duy trì khe thông gió cần thiết, và bên dưới ghi thường có các buồng gió độc lập có thể điều chỉnh lưu lượng gió, để không khí có thể đi qua khe vào lớp nhiên liệu và cháy. Than từ phễu than ở đầu trước của ghi rơi đều xuống ghi, độ dày của lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than. Khi ghi di chuyển về phía sau, lớp than lần lượt hoàn thành việc mồi lửa, cháy cho đến khi cháy hết.

Xỉ sau khi cháy được xả bằng phương thức thủ công hoặc cơ khí. Cũng có kiểu không dùng phễu than để cấp than mà dùng máy ném than ném than tới phần sau của ghi, ghi di chuyển về phía trước. Tốc độ di chuyển của ghi được điều chỉnh thông qua truyền động bánh răng theo các loại than và tải của nồi hơi khác nhau.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi dạng xích băng tải là thiết bị đốt lớp có cơ khí hóa, có thể dùng cho nồi hơi có công suất bốc hơi 1-25 t/h, cũng có thể dùng cho các loại thiết bị gia nhiệt, sấy. Phù hợp để đốt than bitum, than non và than bùn. Sau khi được thiết kế riêng, còn có thể dùng làm thiết bị đốt nhiên liệu sinh khối như bã mía, gỗ, trấu.

Yêu cầu sử dụng

Chất lượng than đốt cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, và không nên đốt mạt than dưới 0-5mm.

(2) Độ ẩm của than phải nhỏ hơn 20%, thích hợp là 8-10%.

(3) Hàm lượng tro của than không được vượt quá 30%, nhưng cũng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1290℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than không được lớn hơn 4226kcal/kg.

(7) Nếu các yêu cầu về chất lượng than nêu trên xung đột với thiết bị cấp than thì lấy giá trị giới hạn trên.

Nhiệt độ gió sơ cấp sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

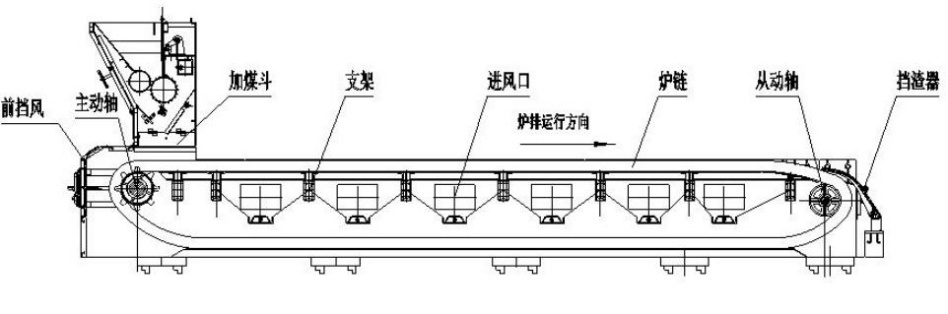

Các bộ phận cấu thành: 1. trục chủ động; 2. trục bị động; 3. giá đỡ; 4. bộ phận xả tro; 5. bộ phận điều chỉnh gió; 6. xích ghi; 7. phễu than; 8. tấm chắn gió phía trước; 9. làm kín bên.

(1) Kết cấu đơn giản, lượng tiêu thụ kim loại thấp, tỉ lệ tiết diện thông gió lớn; có yêu cầu cao hơn về độ bền và tính năng của trục chủ động, trục bị động và tấm ghi.

(2) Bên trong ghi có bố trí theo phương dọc một số buồng gió độc lập cách ly với nhau. Sau khi gió sơ cấp vào buồng gió, do tác dụng khuếch tán nên tốc độ giảm xuống, có thể lấp đầy đều toàn bộ buồng gió. Lượng gió cấp vào của từng buồng gió có thể điều chỉnh thông qua bộ phận điều chỉnh gió.

(3) Mỗi buồng gió đều được trang bị bộ phận xả tro. Đáy buồng gió có tấm đáy rơi tro với cửa rơi tro, cửa động được nối với thanh kéo rơi tro thường phủ lên cửa rơi tro. Khi định kỳ kéo tay cầm xả tro, xỉ sẽ từ cửa rơi tro rơi xuống xích ghi bên dưới, sau đó được xích ghi mang tới đầu trước hoặc vào phễu hứng tro gần cửa xả tro, cuối cùng được dọn sạch bằng thủ công.

(4) Ghi sau khi hoàn thành chạy thử tại nhà máy đối tác thì có thể vận hành bình thường, có thể giao cả máy hoặc giao tách rời theo yêu cầu của người sử dụng.

Thông số model

Đặc điểm vận hành

1. So với các loại ghi xích băng tải khác, lượng tiêu thụ kim loại thấp, kết cấu đơn giản, thuận tiện cho việc chế tạo, lắp đặt và vận hành;

2. Ghi xích băng tải vận hành tin cậy, cháy ổn định, phạm vi thích ứng nhiên liệu rộng, được sử dụng rộng rãi trong nồi hơi công nghiệp.
