10t/h Ghi xích chuyển động

Giới thiệu sản phẩm

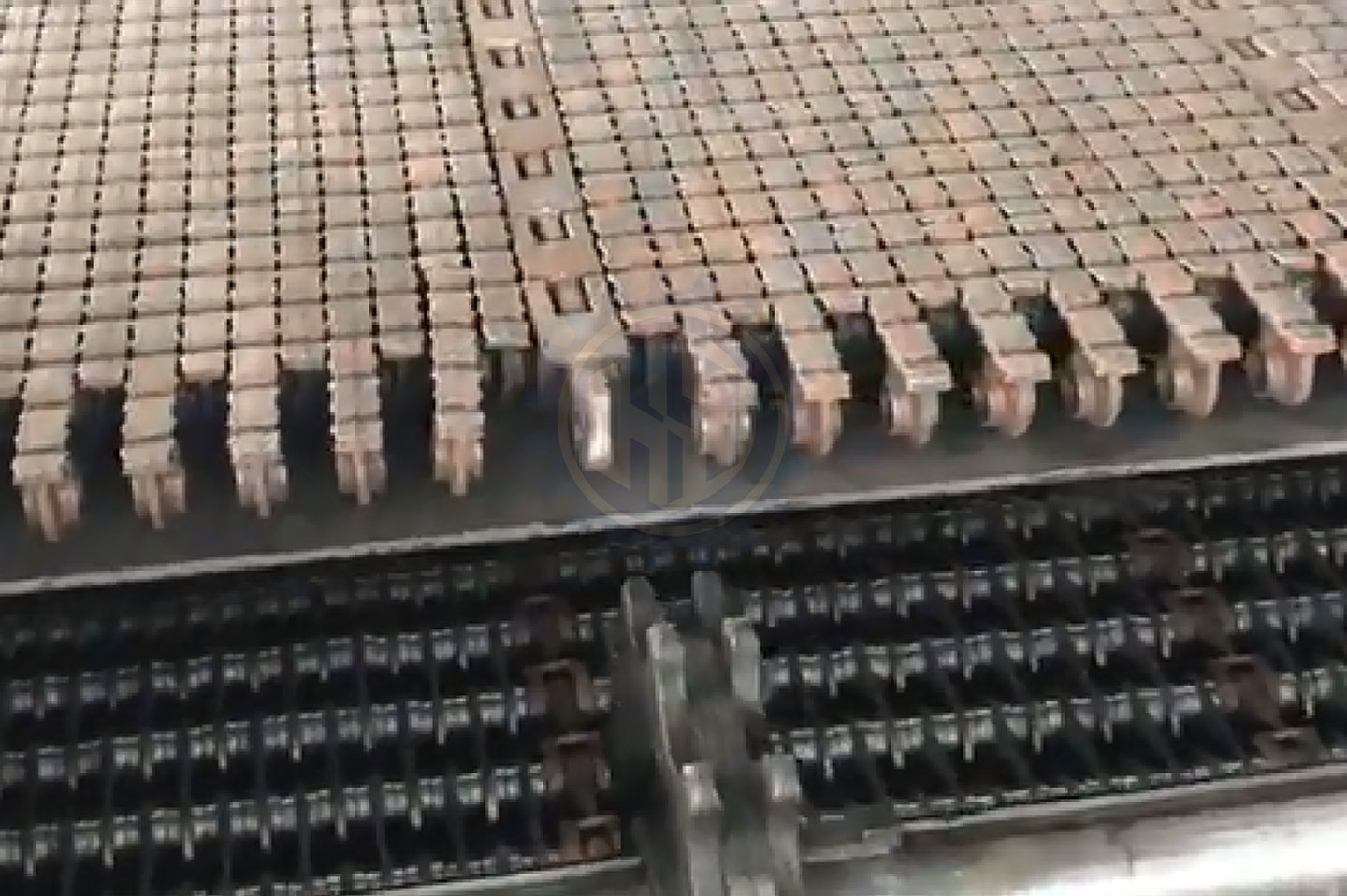

Ở ghi lò dạng xích, bản thân dây xích tạo thành mặt ghi lò. Xích được dẫn động bởi đĩa xích làm cho ghi lò di chuyển chậm. Thanh ghi lò thường được chế tạo bằng gang. Sau khi lắp ráp, giữa các thanh ghi lò duy trì khe thông gió cần thiết, và bên dưới ghi lò thường có các hộp gió độc lập có thể điều chỉnh lượng gió, để không khí có thể qua khe vào lớp nhiên liệu để cháy. Than từ phễu than ở đầu trước ghi lò rơi đều xuống ghi lò, độ dày của lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than. Khi ghi lò di chuyển về phía sau, lớp than lần lượt hoàn thành bắt cháy, cháy cho đến khi cháy hết.

Tro xỉ sau khi cháy được thải ra bằng phương thức thủ công hoặc cơ giới. Cũng có kiểu không dùng phễu than để cấp than, mà dùng máy ném than ném than tới phần sau của ghi lò, ghi lò di chuyển về phía trước. Tốc độ di chuyển của ghi lò được điều chỉnh thông qua truyền động bánh răng theo các loại than và phụ tải lò hơi khác nhau.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi lò dạng xích là thiết bị đốt lớp cơ giới hóa, có thể dùng cho lò hơi có công suất bay hơi 1-25 t/h, cũng có thể dùng cho các loại thiết bị gia nhiệt, sấy khô. Phù hợp để đốt than bitum, than non và than bùn. Sau khi được thiết kế riêng, còn có thể làm thiết bị đốt nhiên liệu sinh khối dùng các nguyên liệu như bã mía, gỗ, trấu.

Yêu cầu sử dụng

Chất lượng than mà ghi lò này đốt cần đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, và không nên đốt mảnh than dưới 0-5mm.

(2) Độ ẩm của than phải nhỏ hơn 20%, nên ở mức 8-10%.

(3) Hàm lượng tro của than không được vượt quá 30%, nhưng cũng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1290℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than không nên lớn hơn 4226kcal/kg.

(7) Nếu các yêu cầu về chất lượng than nêu trên xung đột với thiết bị cấp than, thì lấy giá trị giới hạn trên.

Nhiệt độ gió sơ cấp mà ghi lò này sử dụng không được vượt quá 200℃.

Kết cấu và đặc tính

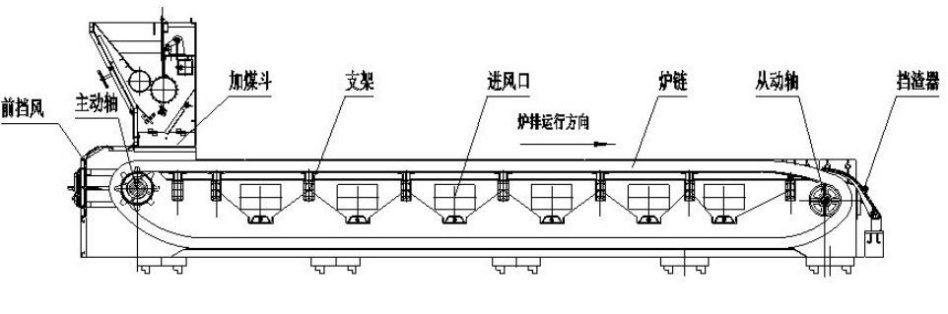

Các bộ phận cấu thành: 1. trục chủ động; 2. trục bị động; 3. giá đỡ; 4. thiết bị trừ tro; 5. thiết bị điều chỉnh gió; 6. xích ghi; 7. phễu than; 8. tấm chắn gió phía trước; 9. làm kín bên.

(1) Kết cấu đơn giản, mức tiêu hao kim loại thấp, tỷ lệ tiết diện thông gió lớn; có yêu cầu cao hơn về độ bền và tính năng của trục chủ động, trục bị động và thanh ghi lò.

(2) Bên trong ghi lò bố trí theo phương dọc một số hộp gió độc lập cách ly với nhau. Sau khi gió sơ cấp vào hộp gió, do tác dụng khuếch tán tốc độ dòng giảm, có thể phân bố đều khắp hộp gió. Lượng gió cấp của từng hộp gió có thể điều chỉnh thông qua thiết bị điều chỉnh gió.

(3) Mỗi hộp gió đều được trang bị thiết bị trừ tro. Đáy hộp gió có tấm đáy rơi tro với cửa rơi tro, cửa hoạt động nối với thanh kéo rơi tro thường che lên cửa rơi tro. Khi định kỳ kéo tay cầm trừ tro, tro xỉ từ cửa rơi tro rơi xuống xích ghi bên dưới, sau đó xích ghi mang chúng tới phễu hứng tro ở đầu trước hoặc gần cửa thải tro, cuối cùng được làm sạch bằng thủ công.

(4) Ghi lò sau khi hoàn thành chạy thử tại nhà máy đối tác là có thể vận hành bình thường, có thể giao hàng nguyên bộ, cũng có thể giao hàng tách bộ theo yêu cầu của người dùng.

Thông số kiểu máy

Đặc điểm vận hành

1. So với các ghi lò dạng xích khác, mức tiêu hao kim loại thấp, kết cấu đơn giản, chế tạo, lắp đặt và vận hành thuận tiện;

2. Ghi lò dạng xích vận hành tin cậy, cháy ổn định, phạm vi thích ứng nhiên liệu rộng, được ứng dụng rộng rãi trong lò hơi công nghiệp.
