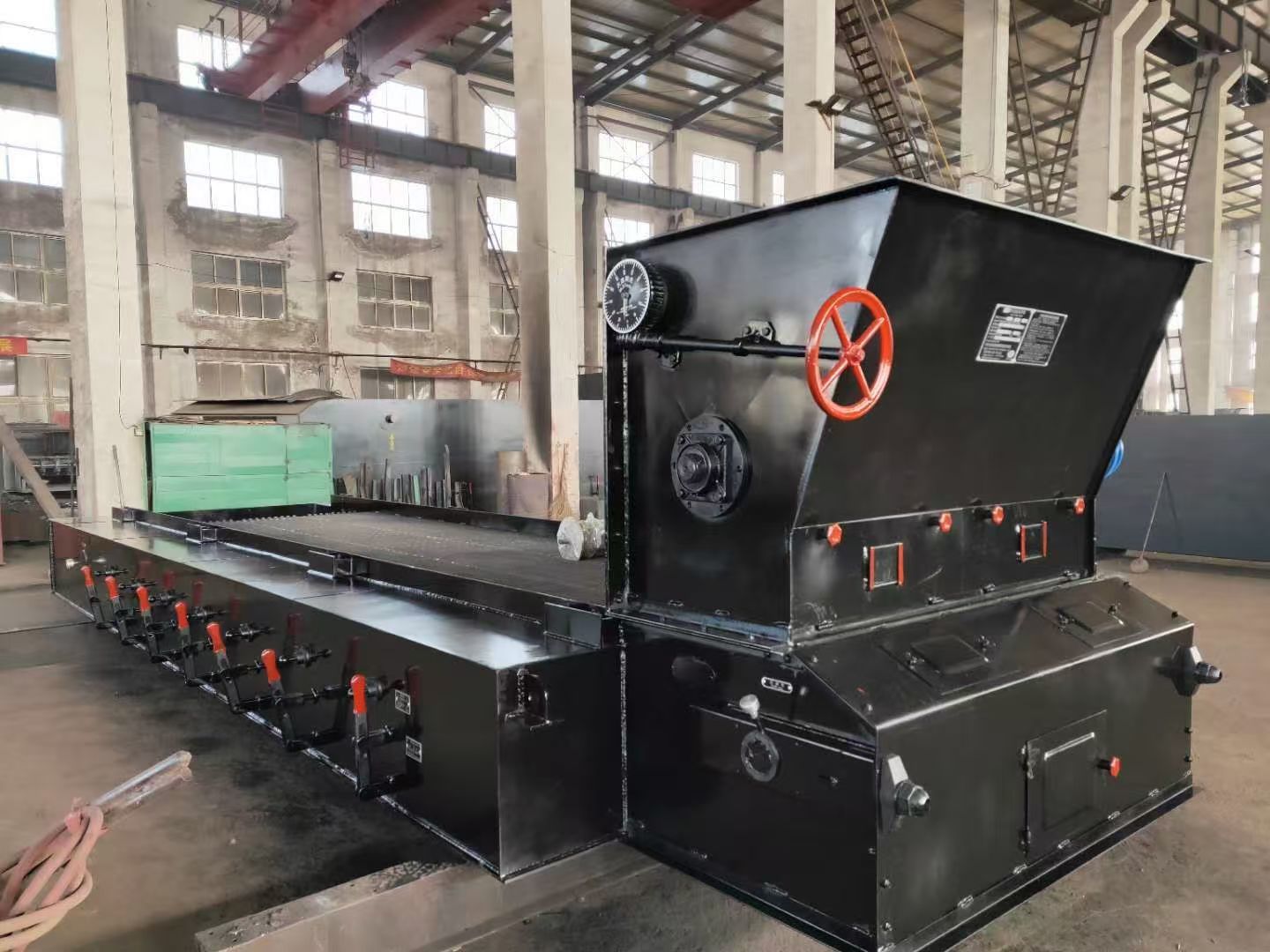

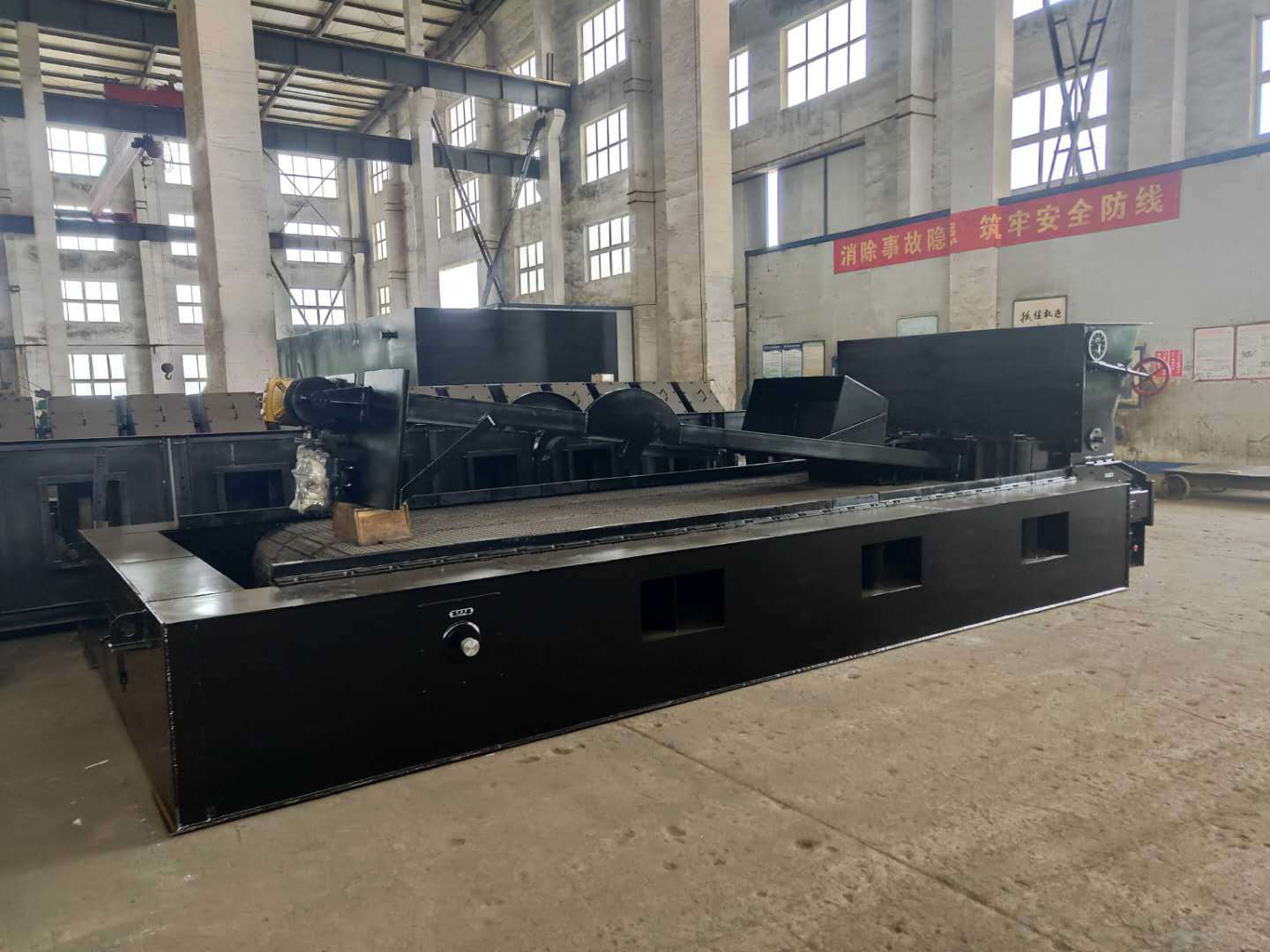

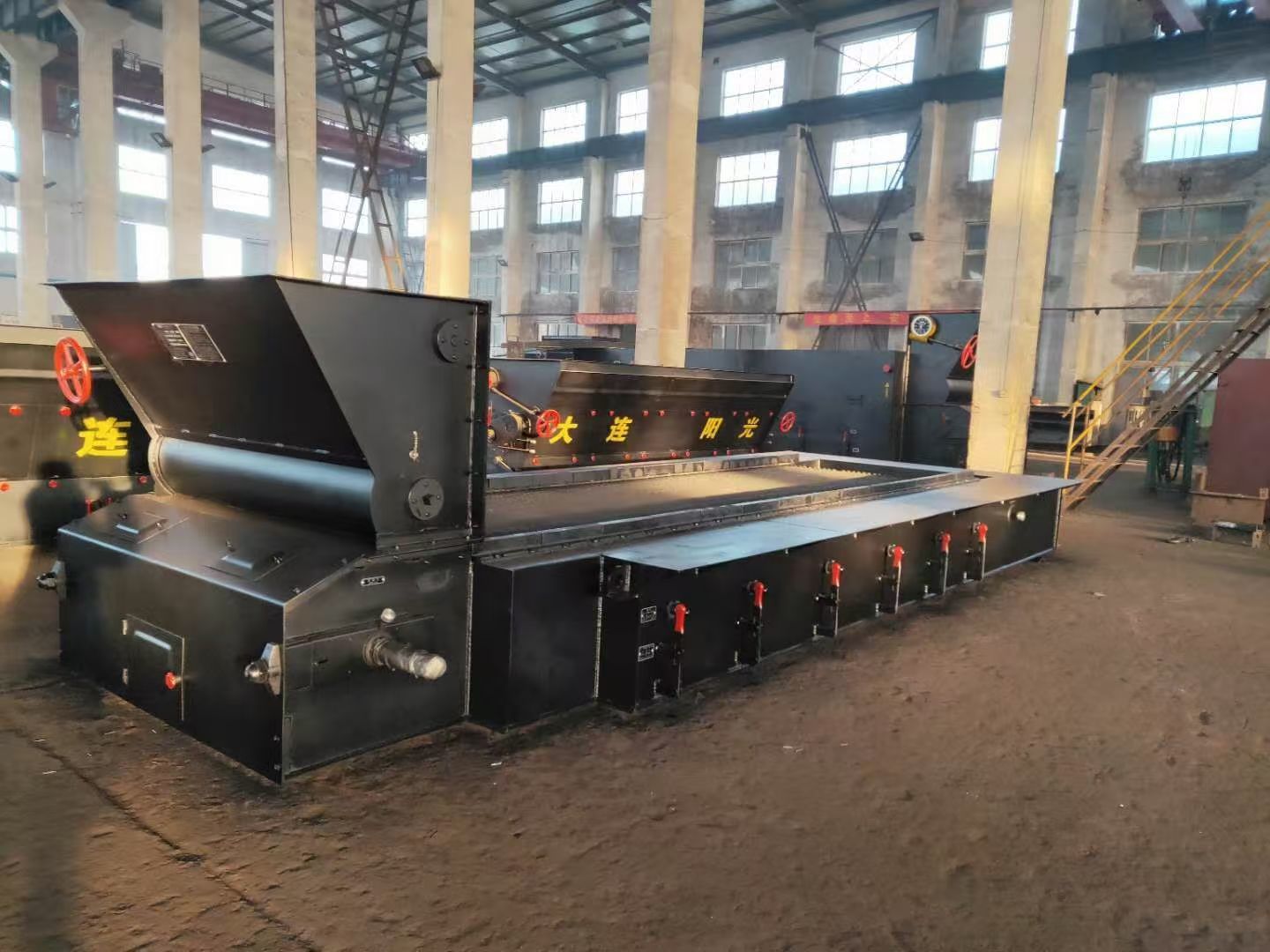

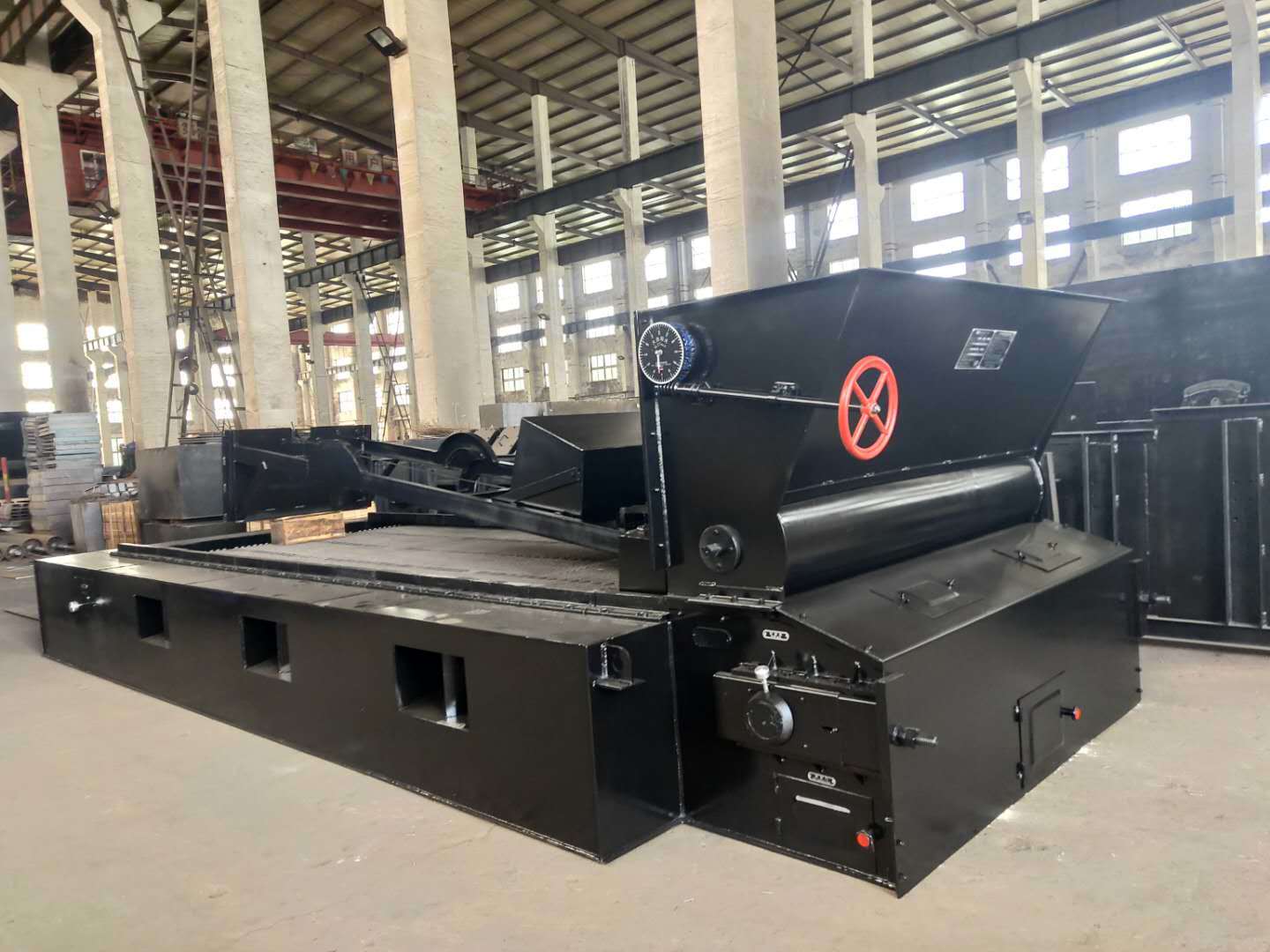

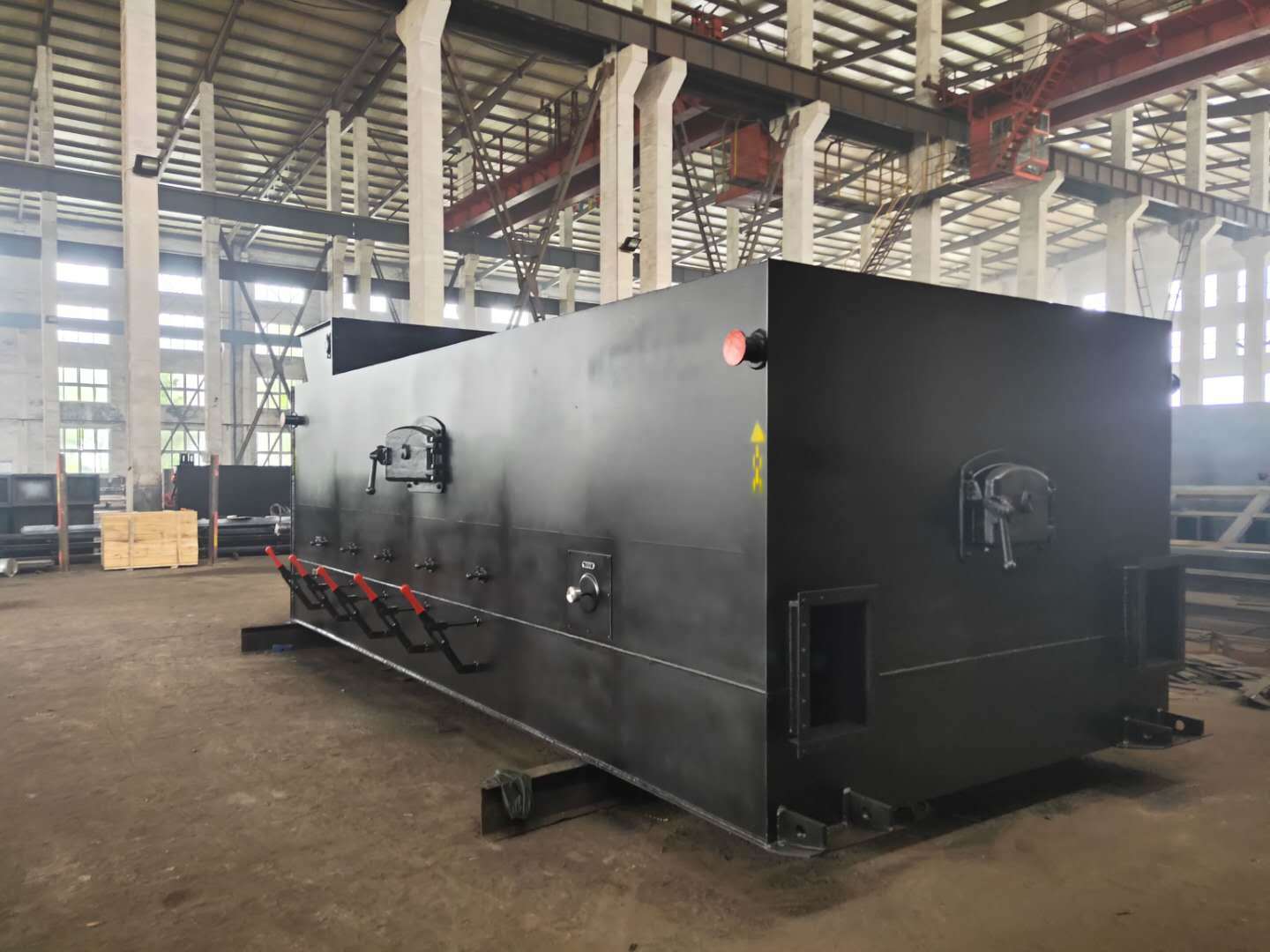

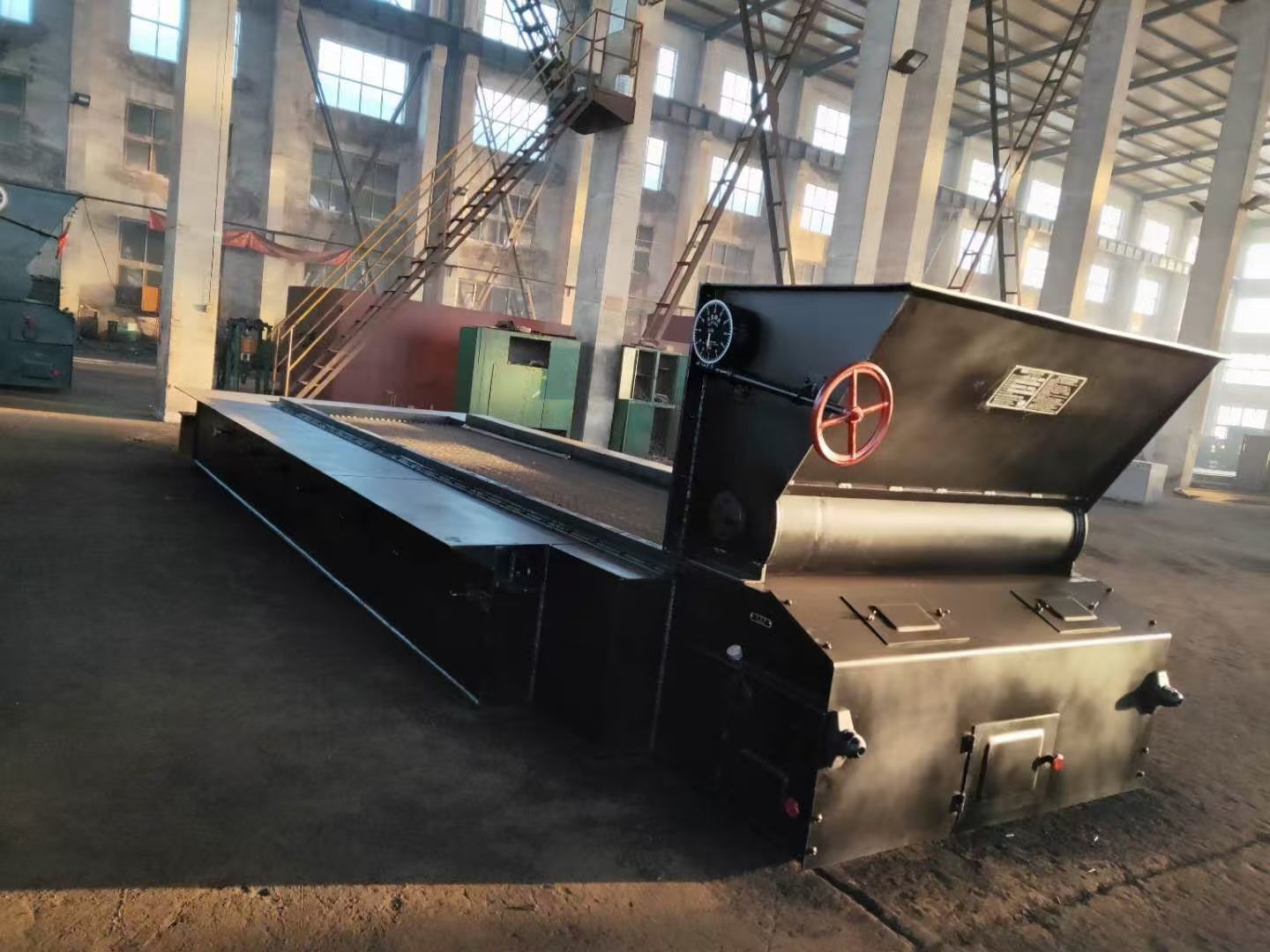

6t/h Ghi xích công suất nhỏ

Giới thiệu sản phẩm

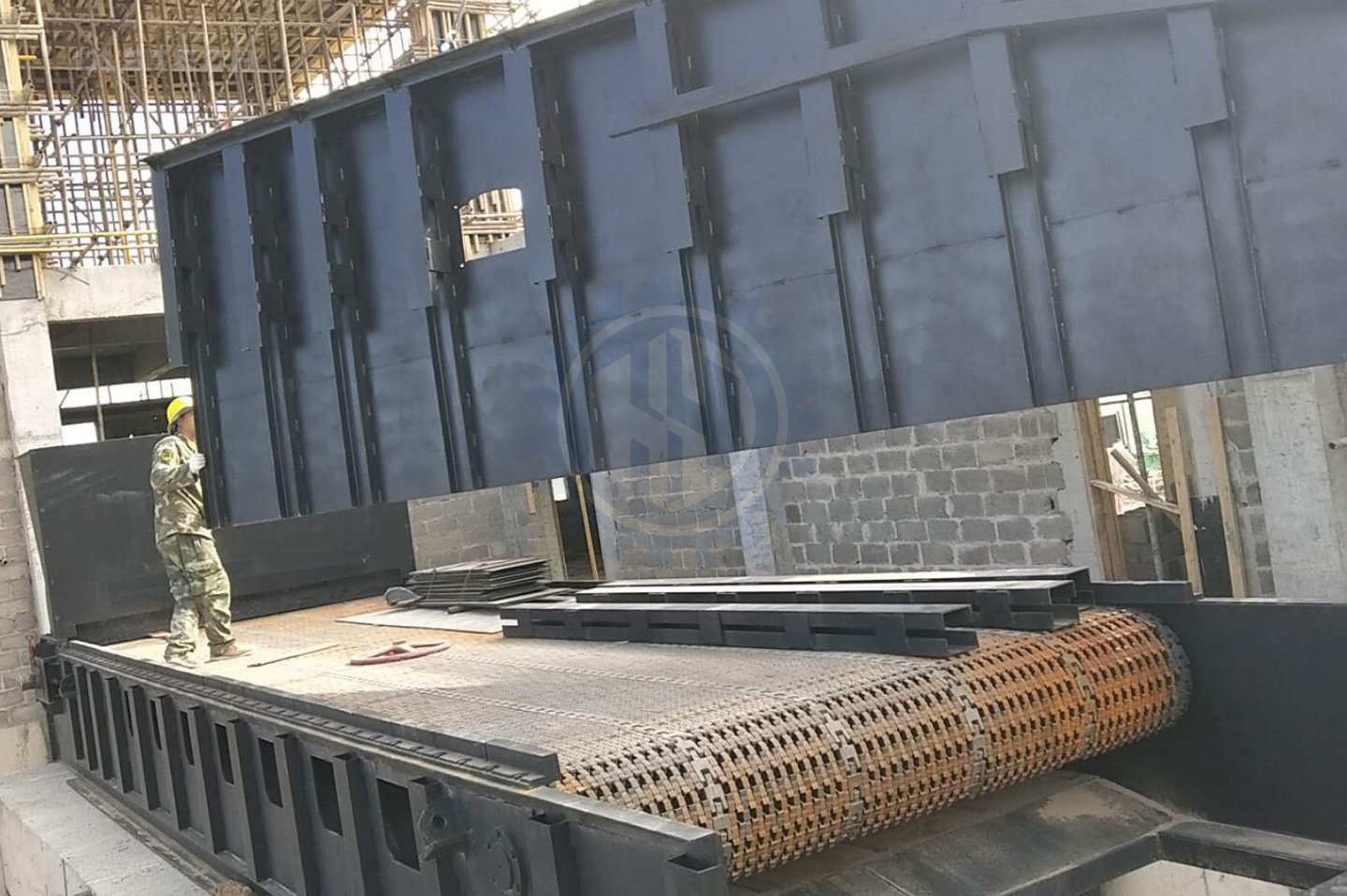

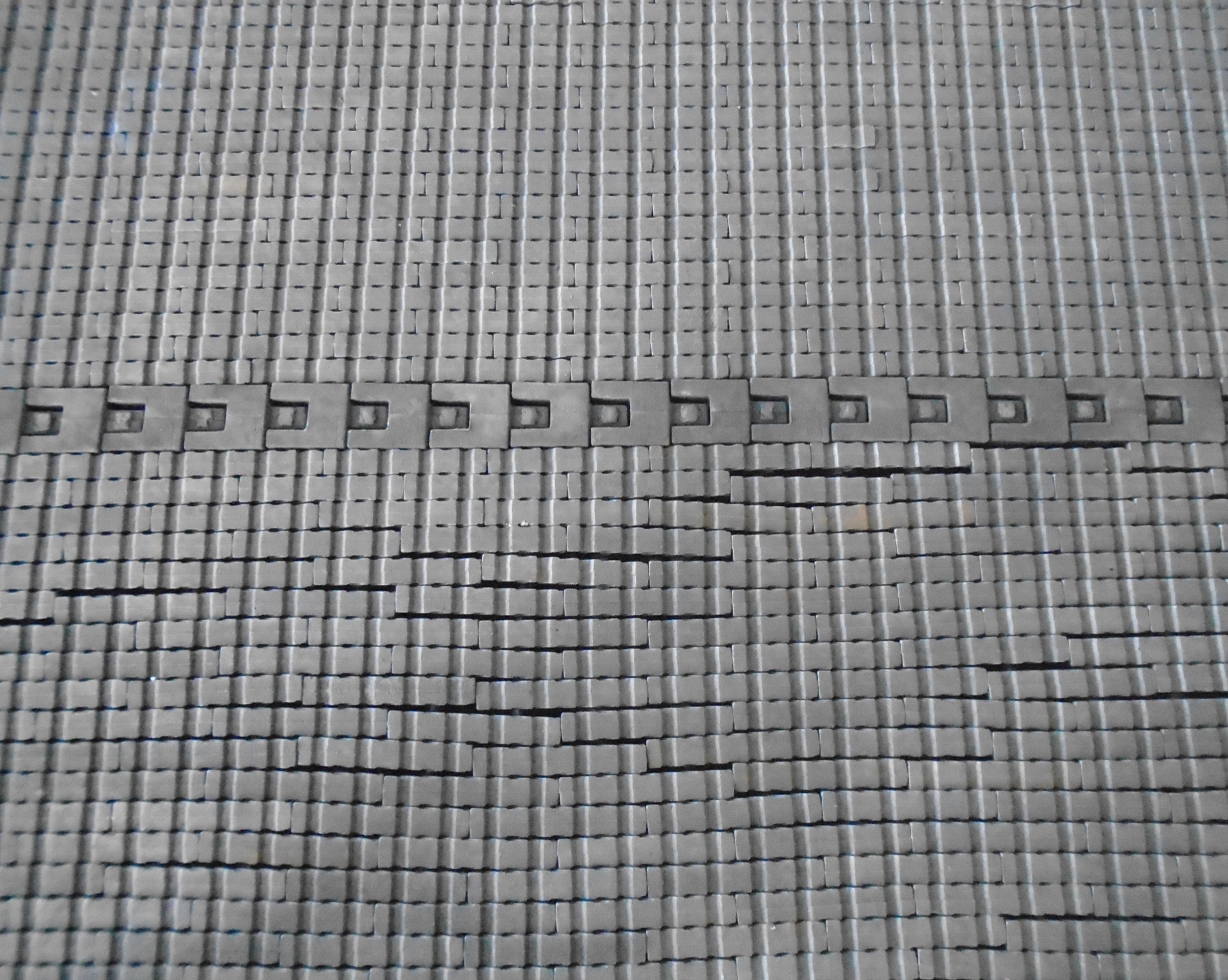

Bản thân băng xích của ghi kiểu băng xích chính là mặt ghi. Xích được đĩa xích dẫn động, làm cho ghi chuyển động chậm. Tấm ghi thường được chế tạo bằng gang. Sau khi lắp ráp, giữa các tấm ghi được giữ khe thông gió cần thiết, và bên dưới ghi thường bố trí các khoang gió độc lập có thể điều chỉnh lượng gió, để không khí có thể qua khe vào lớp nhiên liệu để cháy. Than từ phễu than ở đầu trước của ghi rơi đều xuống ghi, độ dày của lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than. Khi ghi di chuyển về phía sau, lớp than lần lượt hoàn thành quá trình bắt cháy, cháy cho đến khi cháy hết.

Xỉ sau khi cháy được thải ra bằng phương pháp thủ công hoặc cơ giới. Cũng có kiểu không dùng phễu than để cấp than, mà dùng máy văng than văng than tới phần sau của ghi trong khi ghi di chuyển về phía trước. Tốc độ di chuyển của ghi được điều chỉnh thông qua truyền động bánh răng theo các loại than khác nhau và phụ tải của lò hơi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi xích kiểu băng xích là thiết bị đốt lớp cơ giới hóa, có thể dùng để phối hợp với lò hơi có công suất bay hơi 1-25 t/h, cũng có thể dùng cho các thiết bị gia nhiệt, sấy khô khác nhau. Phù hợp để đốt than bitum, than non và than bùn. Sau khi được thiết kế riêng, còn có thể dùng làm thiết bị đốt nhiên liệu sinh khối đốt các nguyên liệu như bã mía, gỗ, trấu.

Yêu cầu sử dụng

Chất lượng than đốt cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, và không nên đốt than vụn dưới 0-5mm.

(2) Độ ẩm của than phải nhỏ hơn 20%, thích hợp là 8-10%.

(3) Hàm lượng tro của than không được vượt quá 30% nhưng cũng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1290℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than không nên lớn hơn 4226kcal/kg.

(7) Nếu các yêu cầu về chất lượng than trên xung đột với thiết lập cấp than, phải lấy giá trị giới hạn trên.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

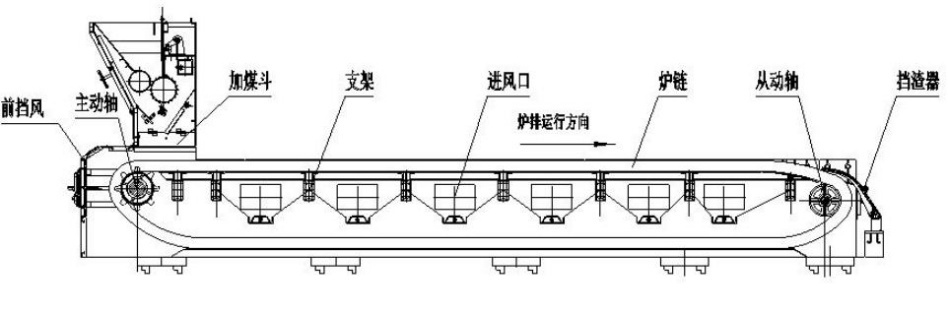

Các bộ phận cấu thành: 1. trục chủ động; 2. trục bị động; 3. khung đỡ; 4. thiết bị thải xỉ; 5. thiết bị điều chỉnh gió; 6. xích ghi; 7. phễu than; 8. tấm chắn gió phía trước; 9. làm kín bên.

(1) Kết cấu đơn giản, mức tiêu hao kim loại thấp, tỷ lệ tiết diện thông gió lớn; đặt yêu cầu cao hơn về độ bền và tính năng đối với trục chủ động, trục bị động và tấm ghi.

(2) Bên trong ghi, dọc theo chiều dọc bố trí nhiều khoang gió độc lập cách ly với nhau. Sau khi gió cấp một vào khoang gió, do tác dụng khuếch tán nên tốc độ dòng giảm, có thể lấp đầy đều toàn bộ khoang gió. Lượng gió cấp của các khoang gió có thể được điều chỉnh thông qua thiết bị điều chỉnh gió.

(3) Mỗi khoang gió đều được trang bị thiết bị thải xỉ. Đáy khoang gió có tấm đáy rơi tro với lỗ rơi tro, cửa hoạt động nối với thanh kéo rơi tro thường che kín lỗ rơi tro. Khi định kỳ kéo tay cầm thải xỉ, xỉ sẽ rơi từ lỗ rơi tro xuống xích ghi bên dưới, sau đó xích ghi mang chúng đến phễu hứng tro ở đầu trước hoặc gần cửa thải tro, cuối cùng được dọn sạch bằng thủ công.

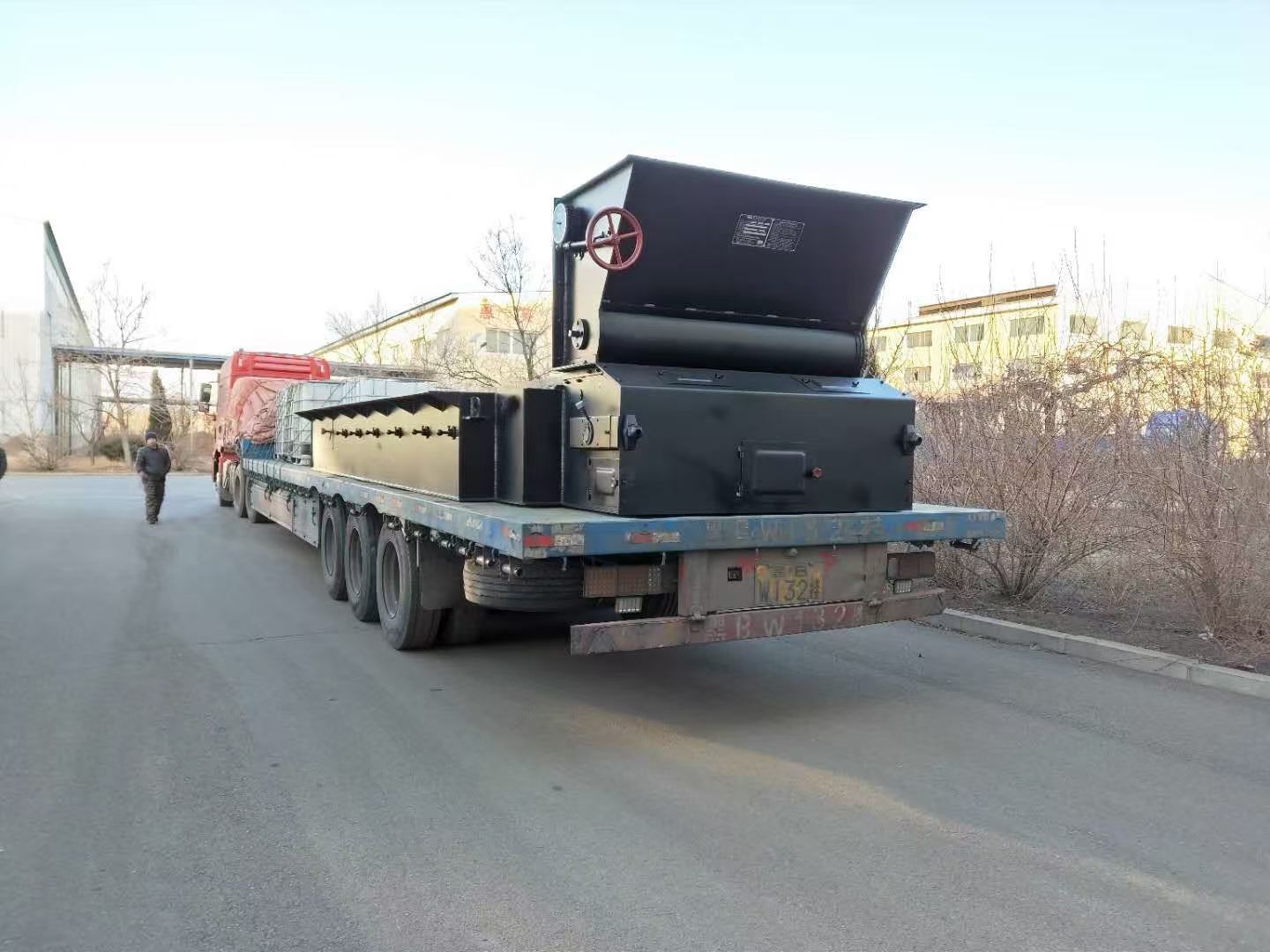

(4) Sau khi hoàn thành chạy thử trong nhà máy đối tác, ghi có thể vận hành bình thường, có thể giao hàng nguyên máy, cũng có thể giao hàng tách rời theo yêu cầu của người dùng.

Thông số kiểu máy

Đặc điểm vận hành

1. So với các loại ghi băng xích khác, mức tiêu hao kim loại thấp, kết cấu đơn giản, thuận tiện cho chế tạo, lắp đặt và vận hành;

2. Ghi băng xích vận hành tin cậy, cháy ổn định, phạm vi thích ứng nhiên liệu rộng, được ứng dụng rộng rãi trong lò hơi công nghiệp.
