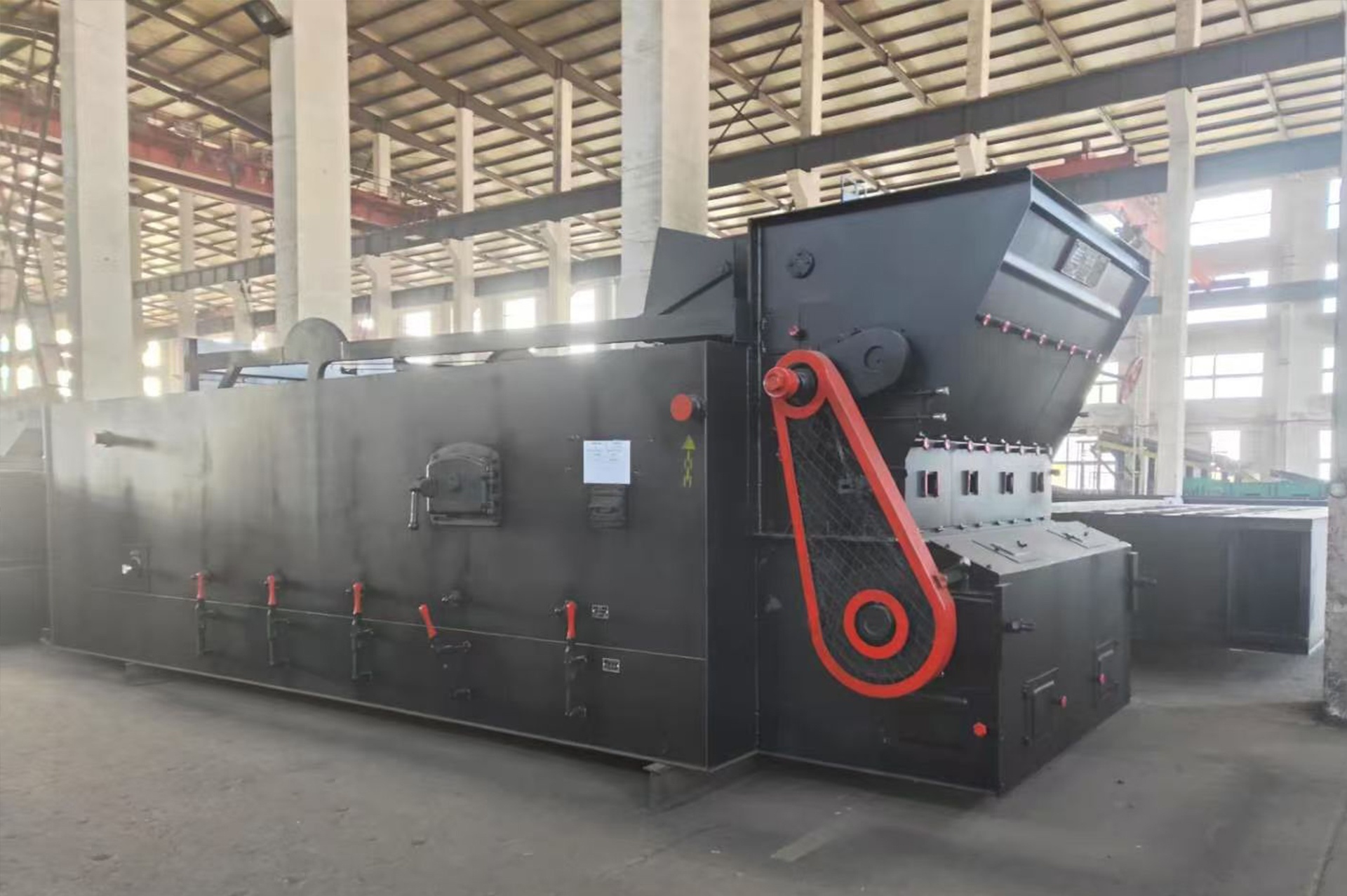

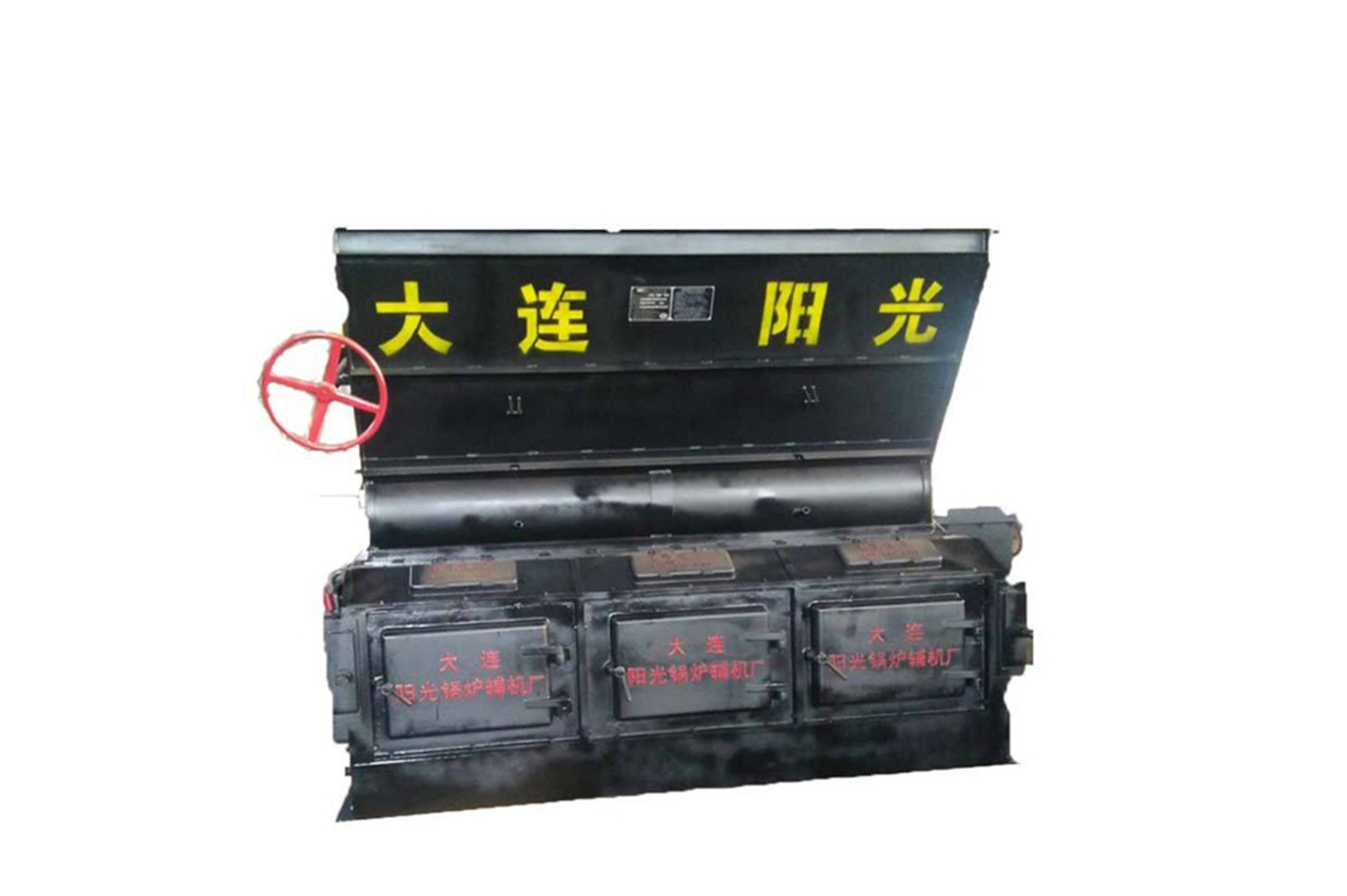

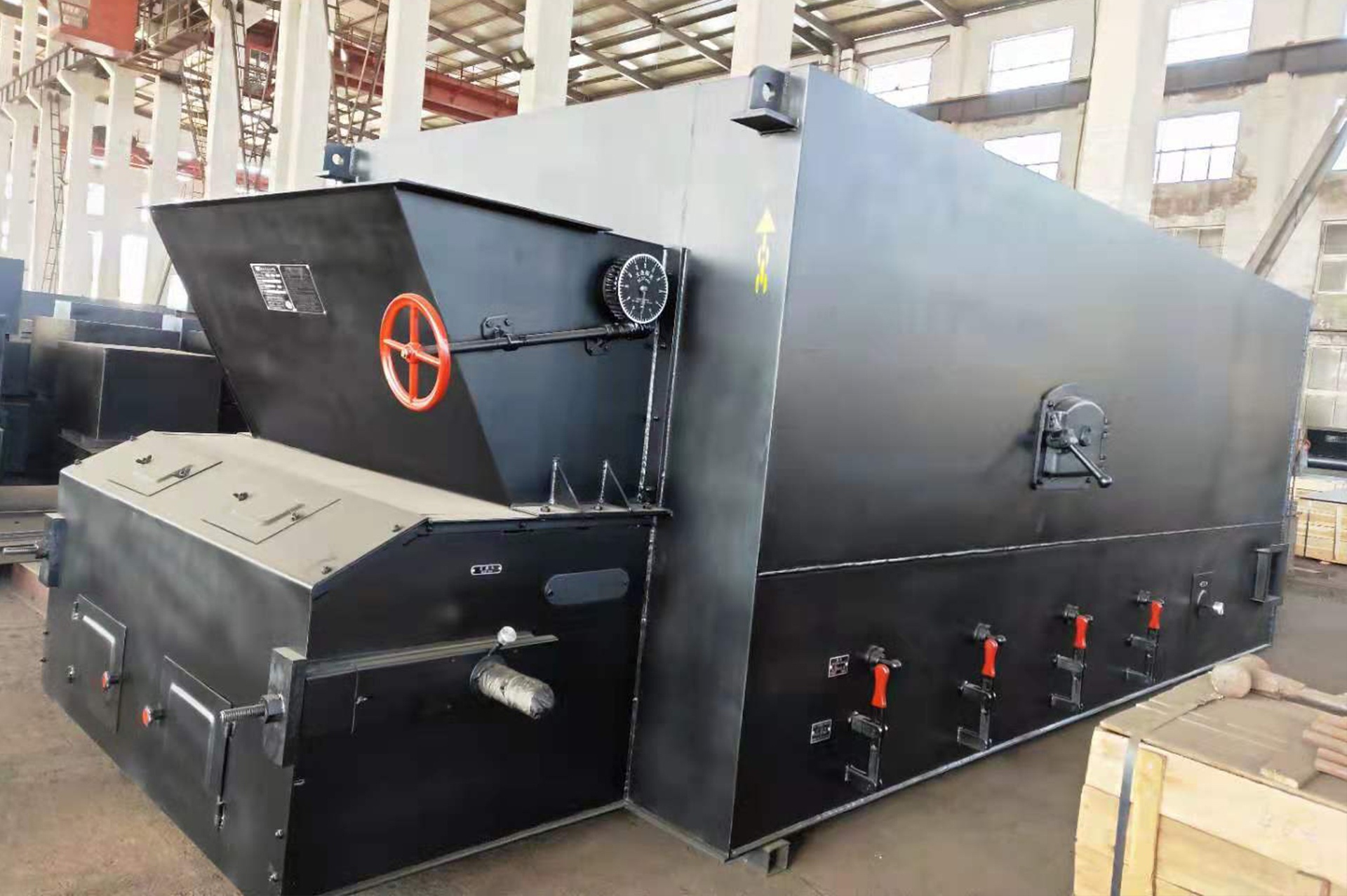

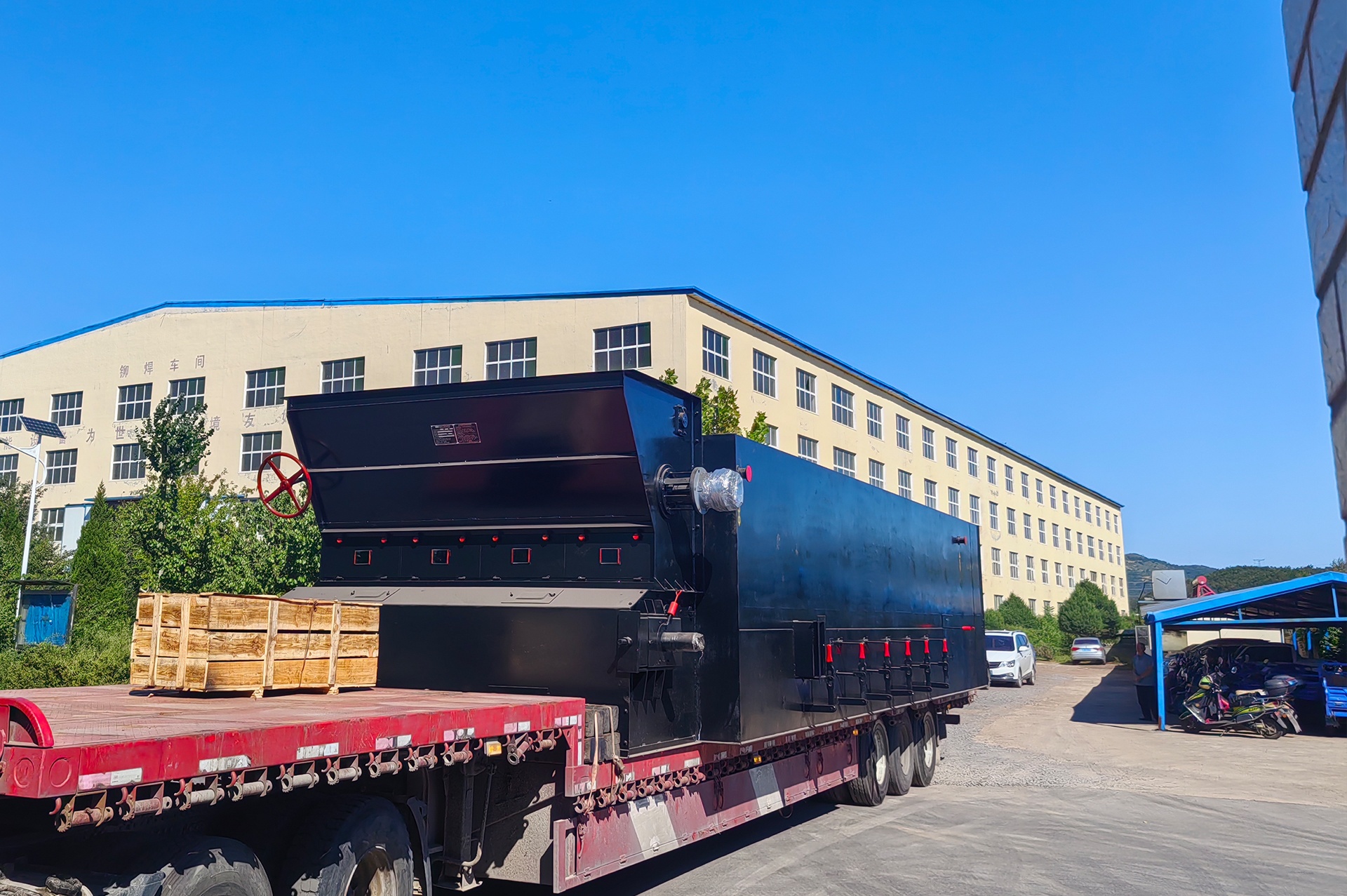

20t/h Ghi kiểu băng xích tường cao

Giới thiệu sản phẩm

Ở ghi kiểu băng xích, bản thân băng xích tạo thành mặt ghi. Xích được dẫn động bằng bánh xích làm ghi chuyển động chậm. Tấm ghi thường được làm bằng gang. Sau khi lắp ráp, giữa các tấm ghi có khe thông gió cần thiết, và bên dưới ghi thường có khoang gió riêng với lưu lượng gió điều chỉnh được, để không khí đi qua khe vào lớp nhiên liệu và cháy. Than từ phễu than ở đầu trước ghi rơi đều xuống ghi, độ dày lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than. Khi ghi chạy về phía sau, lớp than lần lượt được đốt cháy, cháy và cháy hết.

Tro sau khi cháy được xả bằng tay hoặc bằng cơ giới. Cũng có kiểu không dùng phễu than để cấp than mà dùng máy rải than ném than về phía sau ghi trong khi ghi chạy về phía trước. Tốc độ di chuyển của ghi được điều chỉnh qua truyền động bánh răng tùy theo loại than và phụ tải lò hơi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi kiểu băng xích là thiết bị đốt lớp được cơ giới hóa, có thể dùng để phối hợp với lò hơi có công suất bốc hơi 1-25t/h, cũng có thể dùng cho các thiết bị gia nhiệt, sấy khô khác nhau. Phù hợp để đốt than mỡ, than non và than bùn. Sau khi được thiết kế riêng, còn có thể dùng làm thiết bị đốt nhiên liệu sinh khối với bã mía, gỗ, trấu và các nguyên liệu khác.

Yêu cầu sử dụng

Chất lượng than đốt trong ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, và không nên đốt than vụn dưới 0-5mm.

(2) Độ ẩm của than phải nhỏ hơn 20%, tốt nhất là 8-10%.

(3) Hàm lượng tro của than không được vượt quá 30% nhưng cũng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1290℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than không nên lớn hơn 4226kcal/kg.

(7) Nếu các yêu cầu chất lượng than trên xung đột với thiết bị cấp than thì lấy giá trị giới hạn trên.

Nhiệt độ gió cấp một dùng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

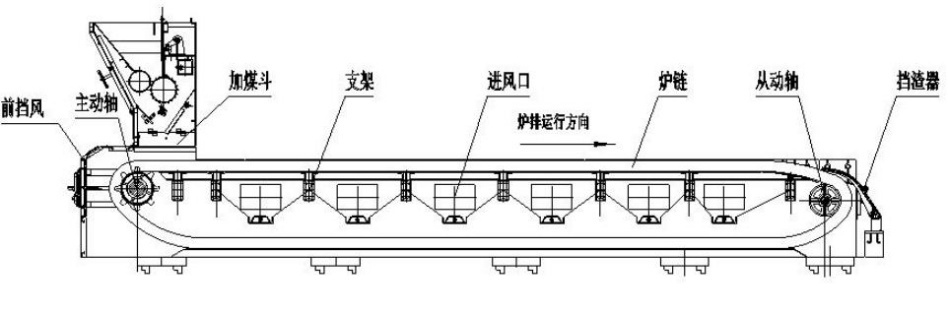

Các bộ phận cấu thành: 1. trục chủ động; 2. trục bị động; 3. giá đỡ; 4. thiết bị xả tro; 5. thiết bị điều chỉnh gió; 6. xích lò; 7. phễu than; 8. tấm chắn gió phía trước; 9. bộ bịt kín bên.

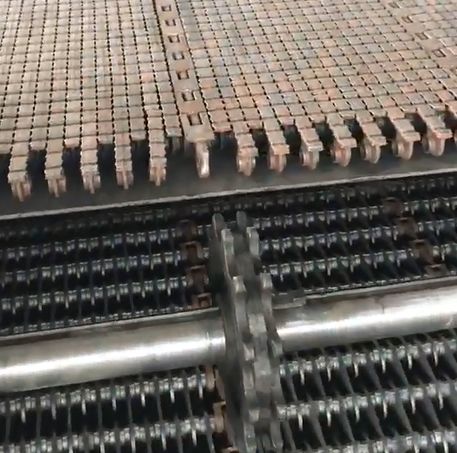

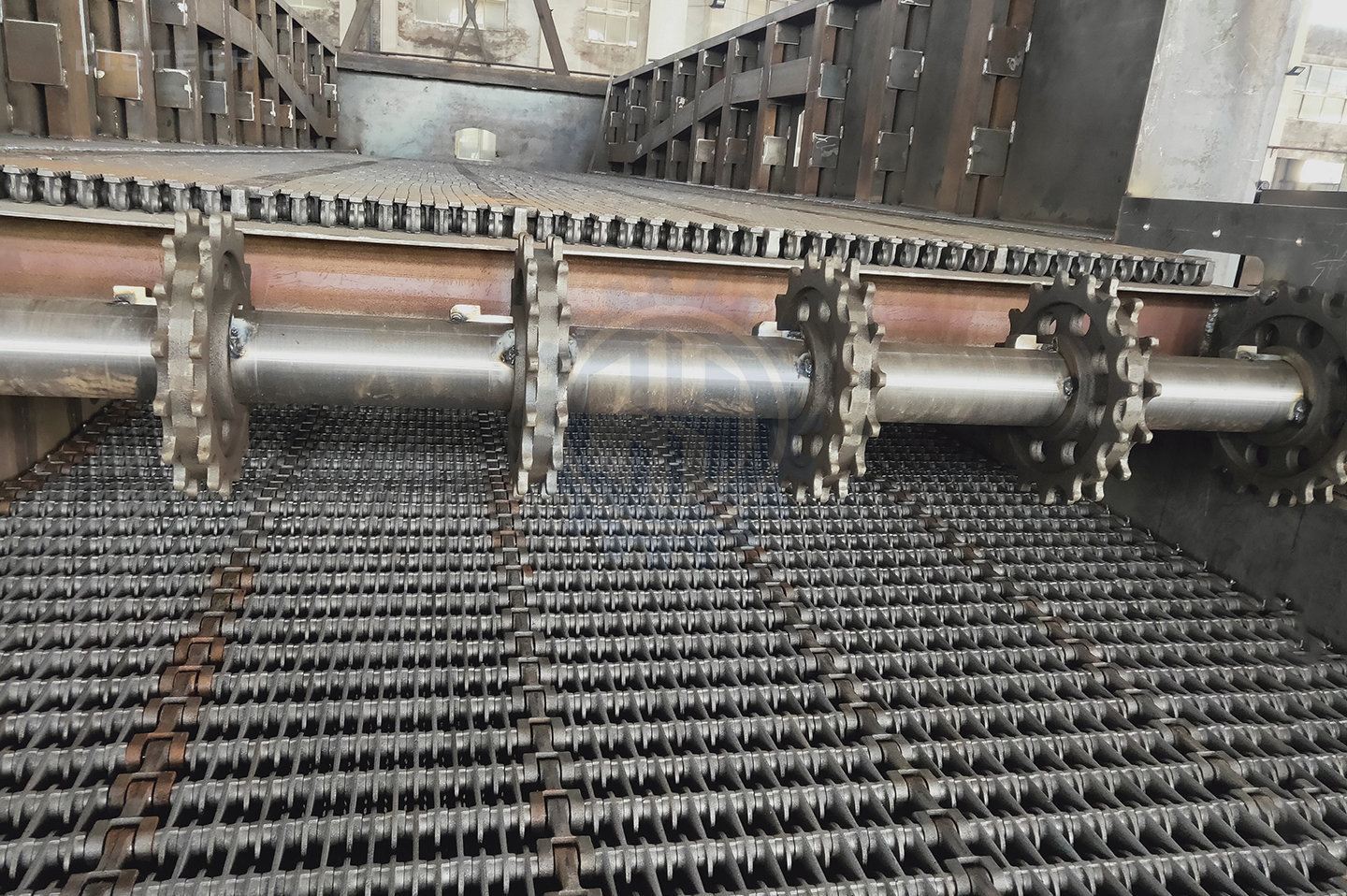

(1) Kết cấu đơn giản, mức tiêu hao kim loại thấp, tỷ lệ tiết diện thông gió lớn; yêu cầu cao về độ bền và tính năng của trục chủ động, trục bị động và tấm ghi.

(2) Bên trong ghi có nhiều khoang gió độc lập ngăn cách nhau bố trí dọc theo chiều dài. Sau khi gió cấp một vào khoang, tốc độ giảm do tác dụng khuếch tán và có thể lấp đầy khoang một cách đều đặn. Lưu lượng gió vào từng khoang có thể điều chỉnh bằng thiết bị điều chỉnh gió.

(3) Mỗi khoang gió đều có thiết bị xả tro. Đáy khoang gió có tấm đáy xả tro với lỗ xả tro, cửa động nối với thanh kéo xả tro thường phủ lên lỗ xả tro. Khi kéo tay nắm xả tro định kỳ, tro từ lỗ xả tro rơi xuống xích lò bên dưới, xích lò đưa tro tới phía trước hoặc tới phễu hứng tro gần cửa xả tro, cuối cùng được lấy ra bằng tay.

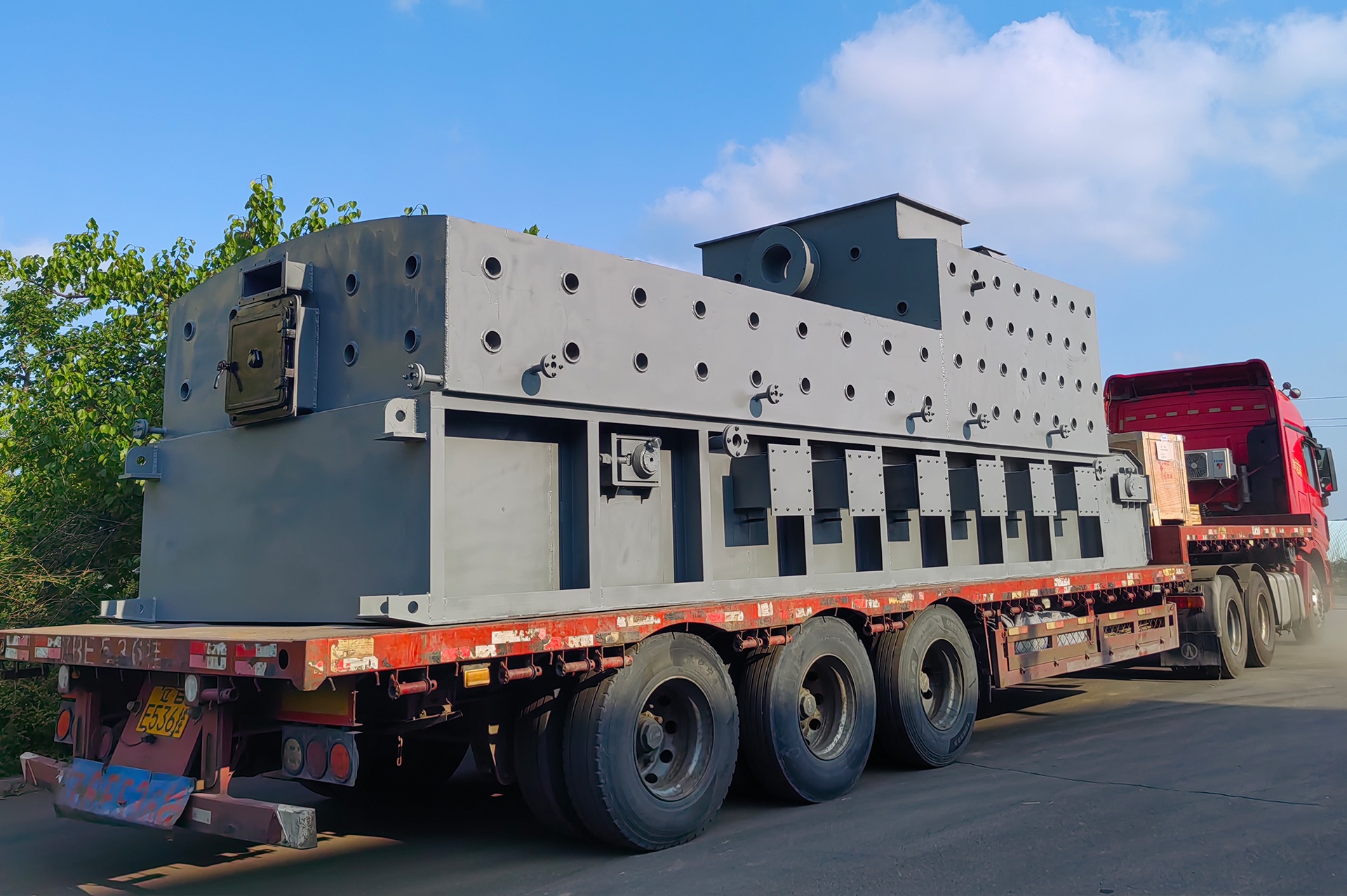

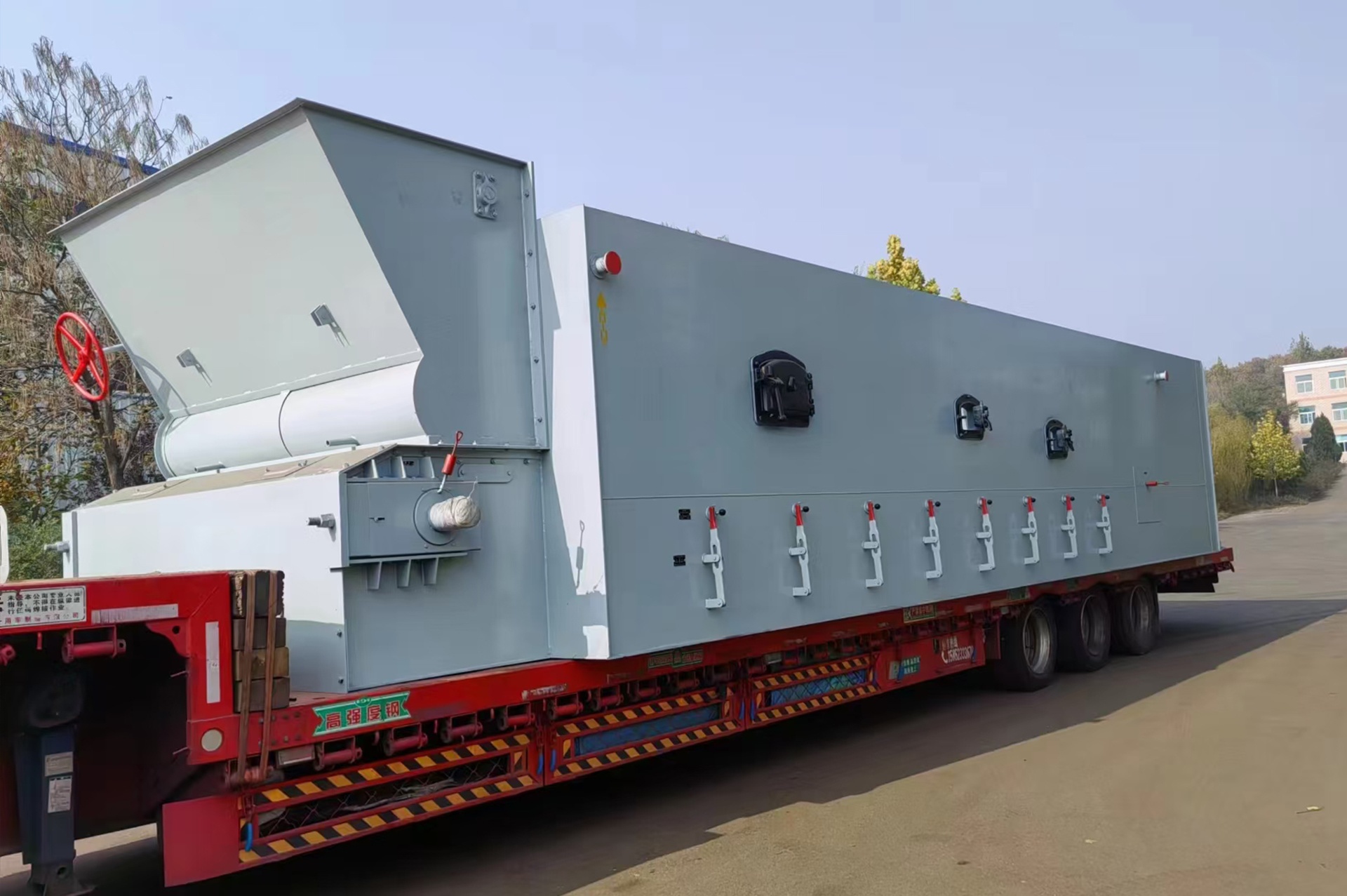

(4) Ghi sau khi được chạy thử tại nhà máy đối tác là có thể vận hành bình thường, có thể giao nguyên bộ hoặc giao tách rời theo yêu cầu của người sử dụng.

Thông số mẫu

Đặc điểm vận hành

1. So với các loại ghi băng xích khác, mức tiêu hao kim loại thấp, kết cấu đơn giản, chế tạo, lắp đặt và vận hành thuận tiện;

2. Ghi băng xích vận hành tin cậy, cháy ổn định, thích ứng rộng với nhiên liệu nên được dùng rộng rãi trong lò hơi công nghiệp.
