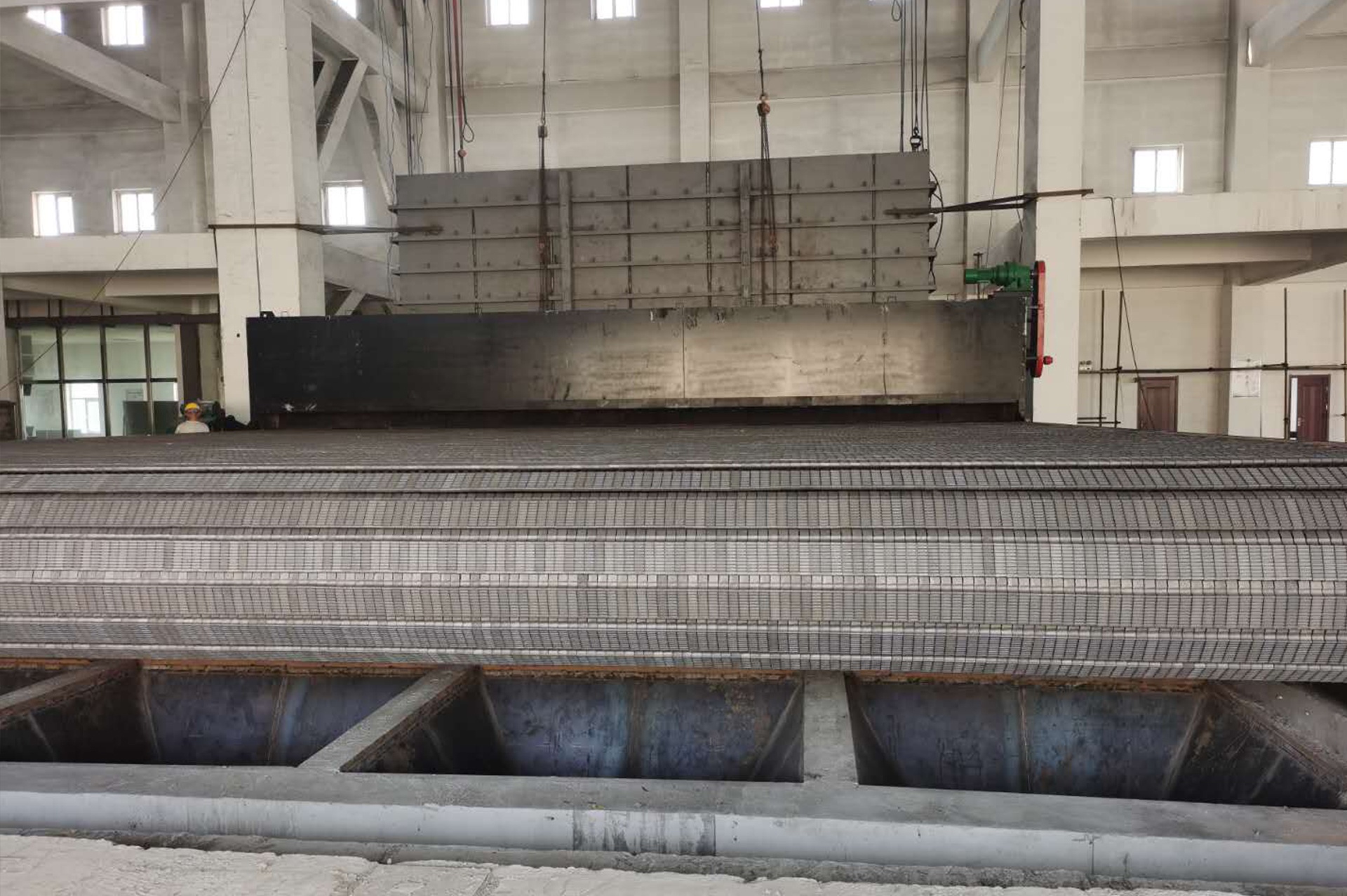

Ghi dầm ngang 80t/h

Giới thiệu sản phẩm

Ghi dầm ngang là một loại tấm ghi dầm ngang kiểu mới, trong đó cửa thoát gió nghiêng được ứng dụng trên tấm ghi dầm ngang. Loại tấm ghi này khác với các tấm ghi hiện có có hướng thoát gió thẳng đứng lên trên: hướng thoát gió của lỗ thông gió trên tấm ghi dầm ngang có cửa thoát gió nghiêng tạo với phương thẳng đứng một góc nhất định. Khi gió của ghi rời khỏi tấm ghi, gió có tốc độ theo phương ngang, có lợi cho việc khuếch tán ngang của gió trong lớp than, tăng cường hiệu quả trộn giữa than và không khí và giảm hiện tượng than lọt qua ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi dầm ngang là thiết bị đốt lớp có cơ giới hóa, kết cấu gọn. Ghi dầm ngang phù hợp với lò hơi có công suất bốc hơi 20~40 t/h trở lên. Khác biệt chính về kết cấu so với ghi xích nằm ở việc sử dụng nhiều dầm ngang cứng. Tấm ghi được lắp vào rãnh tương ứng trên dầm, dầm được cố định trên xích truyền động. Xích truyền động thường có hai sợi (khi ghi rất rộng có thể lắp nhiều sợi), được dẫn động bởi đĩa xích lắp trên trục trước (trục chủ động). Ghi được sử dụng rộng rãi trong các lò hơi lớn các loại cũng như trong các thiết bị chuyên dụng như thiết bị gia nhiệt, sấy.

Phù hợp để đốt than mỡ, than non và than bùn; thiết bị đốt được thiết kế riêng còn có thể đốt các nhiên liệu khác như bã mía, các loại rác.

Yêu cầu sử dụng

Môi chất sử dụng cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, trong đó hàm lượng mạt than 05mm không được vượt quá 50%, hàm lượng mạt than 030mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, trong đó 8~12% là tốt nhất.

(3) Hàm lượng tro của than phải nhỏ hơn 30% nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350kcal/kg.

(7) Nếu các yêu cầu về môi chất nêu trên xung đột với yêu cầu về môi chất của thiết bị cấp than, thì lấy yêu cầu cao nhất.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

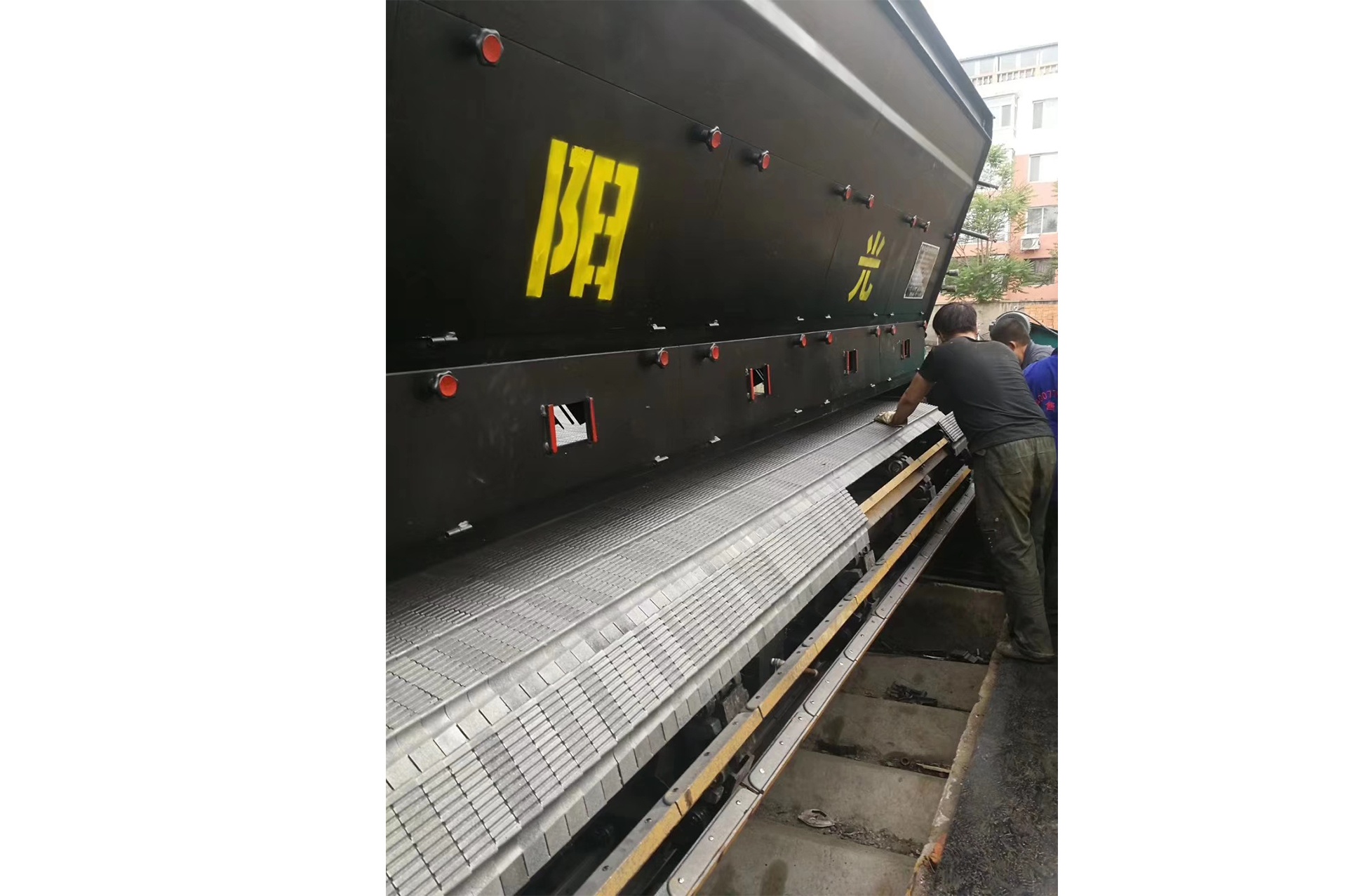

Kết cấu và đặc tính

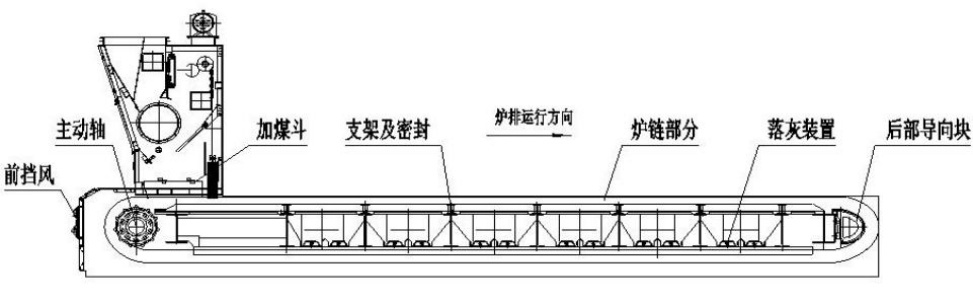

Toàn bộ ghi gồm các bộ phận sau: (1) giá đỡ; (2) xích lò; (3) thiết bị xả tro; (4) làm kín bên; (5) ống cấp gió; (6) khối dẫn hướng sau; (7) thiết bị chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Giá đỡ gồm các tấm vách trái, phải và các dầm ngang trước, giữa, sau. Giữa các dầm ngang, thiết bị xả tro và vách ngăn khoang gió hình thành một số khoang gió dung tích lớn tương đối kín; nhờ đó có thể điều chỉnh lượng gió của từng vùng trên mặt ghi để nhiên liệu cháy kiệt.

(2) Xích gồm các mắt xích lắp qua con lăn, khối dẫn hướng trung gian, trục xích, vòng chặn, trục chốt. Trên mắt xích có đúc lỗ rãnh bu lông, dầm ngang được cố định bằng bu lông.

(3) Một đầu ghi được dẫn động bằng trục chủ động, không cần trục bị động; đầu còn lại lắp thiết bị dẫn hướng. Quá trình chuyển của xích giữa ray dẫn hướng trên và ray dẫn hướng dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mô-men xoắn của trục chủ động do hộp giảm tốc của ghi cấp qua khớp nối.

(4) Làm kín bên là kiểu làm kín bên dạng kênh dẫn vuông góc nằm ngang; kết hợp với làm kín bên của tấm ghi, hai đường làm kín nâng cao tính an toàn và độ tin cậy khi vận hành.

(5) Thiết bị xả tro là kiểu đẩy kéo; đẩy hoặc kéo tay nắm cửa xả tro để mở cửa, có thể thải ra tro mịn và mạt than tích tụ trong khoang gió.

(6) Thiết bị cấp than phân tầng được sử dụng rộng rãi trong cụm phễu than; than vào lò tơi xốp, phân tầng và cháy kiệt, nâng cao hiệu suất nhiệt của lò hơi.

(7) Ghi có kết cấu gọn và bố trí hợp lý; xích lò chuyển động trong ray dẫn hướng kín, không chịu nhiệt độ cao mà chỉ chịu lực căng khi ghi chuyển động; tấm ghi làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy ở nhiệt độ cao trên dầm ngang, không chịu ứng suất khi bị nung nóng, nhờ đó kéo dài tuổi thọ của ghi.

(8) Ghi không có trục sau và không có thanh thép hình đại bàng, giảm tỷ lệ hư hỏng phần sau của ghi trong quá trình vận hành và nâng cao hiệu quả vận hành.

(9) Xích lò chạy ở trạng thái căng, không bị vồng, không bị trèo xích; chuyển động của xích là ma sát lăn, yêu cầu mô-men vận hành thấp, độ ồn thấp.

(10) Độ kín tổng thể của ghi tốt, có thể ngăn gió rò rỉ và gió lọt giữa các khoang gió. Lượng gió vào từng khoang gió có thể điều chỉnh riêng, thuận tiện và thiết thực.

(11) Mặt ghi phẳng, các tấm ghi gối lên nhau và xếp sát nhau, có thể ngăn than rò rỉ và than rơi; có thể thay tấm ghi thuận tiện mà không phải dừng lò.

Thông số kiểu máy

Đặc điểm vận hành

1. Kết cấu có độ cứng tốt, tấm ghi không bị nung nóng, dầm ngang và xích cũng không bị nung nóng, an toàn và bền hơn;

2. Diện tích hiệu dụng của ghi lớn, trở lực nhỏ, lượng gió phân bố đều;

3. Chuyển động của xích là ma sát lăn, yêu cầu mô-men vận hành thấp, tiếng ồn ma sát nhỏ;

4. Độ kín tổng thể của ghi tốt, có thể ngăn gió rò rỉ và gió lọt giữa các khoang gió, lượng gió vào từng khoang gió có thể điều chỉnh riêng, thuận tiện và thiết thực;

5. Mặt ghi phẳng, các khối ghi gối lên nhau và xếp sát nhau, khó rò rỉ và rơi than, và có thể thay tấm ghi thuận tiện mà không phải dừng lò;

6. Tiết diện thông gió của ghi lớn, thông thường đạt tới 10%-17%, quá trình cháy rất triệt để;

7. Ghi không có trục sau và không có thanh thép hình đại bàng, khiến phần sau của ghi khó phát sinh hư hỏng trong lò.
