Ghi dầm ngang 35t/h

Giới thiệu sản phẩm

Ghi kiểu dầm ngang là loại tấm ghi dầm ngang kiểu mới, có ứng dụng cửa thoát gió nghiêng trên tấm ghi dầm ngang. Loại tấm ghi này khác với tấm ghi hiện có có hướng thoát gió thẳng đứng hướng lên: hướng thoát gió của lỗ thông gió trên tấm ghi dầm ngang có cửa thoát gió nghiêng tạo với phương thẳng đứng một góc nhất định. Khi gió thông gió của ghi rời khỏi tấm ghi có vận tốc nằm ngang, có lợi cho việc gió khuếch tán theo phương ngang trong lớp than, tăng cường hiệu quả trộn giữa than và không khí, và giảm hiện tượng rò than từ ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi kiểu dầm ngang là thiết bị đốt lớp cơ giới hóa, kết cấu gọn gàng. Ghi dầm ngang phù hợp với lò hơi có công suất bay hơi 20~40t/h trở lên. Khác biệt chính về kết cấu so với ghi băng xích là việc sử dụng nhiều dầm ngang cứng. Tấm ghi được lắp trong rãnh tương ứng trên dầm ngang, dầm ngang được cố định trên xích truyền động. Xích truyền động thường có hai sợi (khi ghi rất rộng có thể lắp nhiều sợi), được dẫn động bởi đĩa xích lắp trên trục trước (trục chủ động). Được sử dụng rộng rãi trong các lò hơi lớn khác nhau cũng như các thiết bị chuyên dùng như gia nhiệt, sấy khô.

Phù hợp để đốt than mỡ, than non và than bùn; thiết bị đốt được thiết kế riêng còn có thể đốt các nhiên liệu khác như bã mía, các loại rác thải, v.v.

Yêu cầu sử dụng

Môi chất sử dụng cho ghi này cần đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, trong đó hàm lượng mạt than 05mm không được vượt quá 50%, hàm lượng mạt than 030mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, trong đó 8~12% là tốt nhất.

(3) Hàm lượng tro của than phải nhỏ hơn 30%, nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350kcal/kg.

(7) Nếu các yêu cầu về môi chất trên xung đột với yêu cầu về môi chất của thiết bị cấp than, thì lấy yêu cầu cao nhất.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

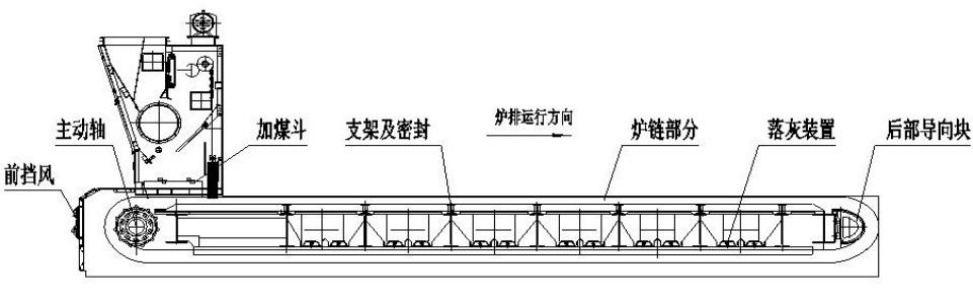

Toàn bộ ghi gồm các bộ phận sau: (1) giá đỡ; (2) xích ghi; (3) bộ phận xả tro; (4) kín bên; (5) ống gió vào; (6) khối dẫn hướng sau; (7) bộ phận chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Giá đỡ gồm tấm vách trái, phải và các dầm ngang trước, giữa, sau. Giữa các dầm ngang, bộ phận xả tro và vách ngăn buồng gió hình thành một số buồng gió dung tích lớn tương đối kín; nhờ đó có thể điều chỉnh lượng gió vào từng vùng trên mặt ghi, đạt được sự cháy hoàn toàn của nhiên liệu.

(2) Xích gồm các mắt xích xuyên qua con lăn, khối dẫn hướng giữa, trục xích, vòng chặn, chốt, v.v. Trên mắt xích có đúc sẵn lỗ rãnh bu lông, dầm ngang được cố định bằng bu lông.

(3) Một đầu ghi được dẫn động bởi trục chủ động mà không cần trục bị động, đầu còn lại lắp thiết bị dẫn hướng; việc chuyển tiếp của xích giữa ray dẫn hướng trên và ray dẫn hướng dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mô men xoắn của trục chủ động do hộp giảm tốc của ghi cung cấp qua khớp nối.

(4) Kín bên là kiểu kín bên có rãnh lưu thông góc vuông nằm ngang, kết hợp với kín bên của tấm ghi tạo thành hai đường kín, nâng cao độ an toàn và độ tin cậy khi vận hành.

(5) Bộ phận xả tro là kiểu đẩy kéo; đẩy kéo tay cầm cửa xả tro, mở cửa xả tro là có thể xả tro mịn và mạt than tích tụ trong buồng gió.

(6) Bộ phận cấp than phân lớp được sử dụng rộng rãi trong cụm phễu than; than vào trong lò tơi xốp, phân lớp, cháy hoàn toàn, nâng cao hiệu suất nhiệt của lò hơi.

(7) Kết cấu ghi gọn gàng, bố trí hợp lý; xích ghi chuyển động trong ray dẫn hướng kín, không chịu nhiệt độ cao, chỉ chịu lực căng chuyển động của ghi; ghi làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy ở nhiệt độ cao trên dầm ngang, không chịu ứng suất khi bị nung nóng, nhờ đó kéo dài tuổi thọ sử dụng của ghi.

(8) Ghi không có trục sau và không có eagle iron, giảm tỷ lệ hư hỏng của phần sau ghi trong quá trình vận hành, nâng cao hiệu quả vận hành.

(9) Xích ghi vận hành ở trạng thái căng, không vồng lên, không trèo xích; chuyển động của xích là ma sát lăn, yêu cầu mô men xoắn vận hành thấp, tiếng ồn thấp.

(10) Ghi có độ kín tổng thể tốt; có thể ngăn gió rò và gió lùa giữa các buồng gió. Lượng gió vào của từng buồng gió có thể điều chỉnh riêng, thuận tiện và thực dụng.

(11) Mặt ghi phẳng, các tấm ghi chồng lên nhau, xếp khít, có thể ngăn rò than và rơi than; có thể thay tấm ghi thuận tiện mà không cần dừng lò.

Thông số kiểu máy

Đặc điểm vận hành

1. Kết cấu có độ cứng tốt, tấm ghi không chịu nhiệt, dầm ngang và xích cũng không chịu nhiệt, an toàn và bền hơn;

2. Diện tích hiệu dụng của ghi lớn, trở lực nhỏ, lượng gió phân bố đồng đều;

3. Chuyển động của xích là ma sát lăn, yêu cầu mô men xoắn vận hành thấp, tiếng ồn ma sát nhỏ;

4. Ghi có độ kín tổng thể tốt, có thể ngăn gió rò và gió lùa giữa các buồng gió, lượng gió vào của từng buồng gió có thể điều chỉnh riêng, thuận tiện và thực dụng;

5. Mặt ghi phẳng, các khối ghi chồng lên nhau, xếp khít, không dễ rò than và rơi than, và có thể thay tấm ghi thuận tiện mà không cần dừng lò;

6. Tiết diện thông gió của ghi lớn, thông thường đạt 10%-17%, cháy rất hoàn toàn;

7. Ghi không có trục sau và không có eagle iron, khiến phần sau của ghi không dễ phát sinh hư hỏng trong lò.
