Ghi dầm ngang 40t/h

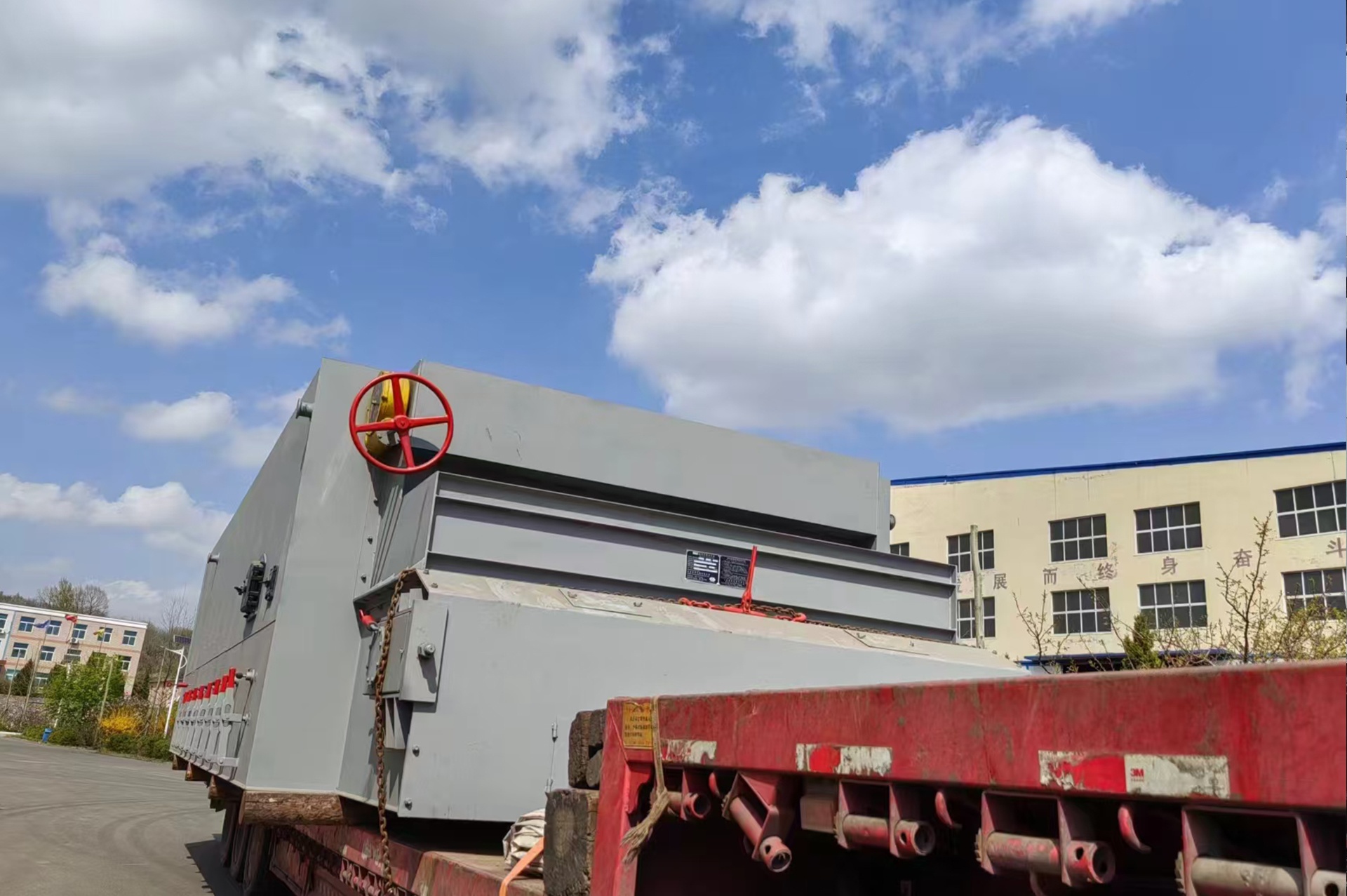

Giới thiệu sản phẩm

Ghi lò dạng dầm ngang là một loại tấm ghi dầm ngang mới, trên tấm ghi dầm ngang có ứng dụng cửa gió nghiêng. Loại tấm ghi này khác với hướng gió thổi thẳng đứng lên trên của các tấm ghi hiện có: hướng gió ra của lỗ thông gió trên tấm ghi dầm ngang có cửa gió nghiêng tạo với phương thẳng đứng một góc nhất định. Khi gió thông gió rời khỏi tấm ghi, gió có vận tốc nằm ngang, thuận lợi cho việc gió khuếch tán theo phương ngang trong lớp than, tăng cường hiệu quả trộn giữa than và không khí, và giảm hiện tượng than lọt khỏi ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi dầm ngang là thiết bị đốt lớp có cơ khí hóa, kết cấu gọn gàng. Ghi dầm ngang phù hợp với nồi hơi có công suất bốc hơi từ 20~40 t/h trở lên. Khác biệt chính về kết cấu so với ghi xích băng tải là ghi này sử dụng nhiều dầm ngang cứng. Tấm ghi được lắp trong rãnh tương ứng trên dầm ngang, dầm ngang được cố định trên xích truyền động. Xích truyền động thường có hai sợi (khi ghi rất rộng có thể lắp nhiều sợi), được dẫn động bởi các đĩa xích lắp trên trục trước (trục chủ động). Ghi được sử dụng rộng rãi trong các loại nồi hơi lớn cũng như các thiết bị chuyên dụng như thiết bị gia nhiệt, thiết bị sấy.

Ghi phù hợp để đốt than bitum, than non và than bùn; thiết bị đốt được thiết kế riêng còn có thể đốt các nhiên liệu khác như bã mía, các loại rác.

Yêu cầu sử dụng

Môi chất sử dụng cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, trong đó hàm lượng mạt than 05mm không được vượt quá 50%, hàm lượng mạt than 030mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, trong đó 8~12% là tốt nhất.

(3) Hàm lượng tro của than phải nhỏ hơn 30%, nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350kcal/kg.

(7) Nếu các yêu cầu về môi chất nêu trên xung đột với yêu cầu về môi chất của thiết bị cấp than thì lấy yêu cầu cao nhất.

Nhiệt độ gió sơ cấp sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

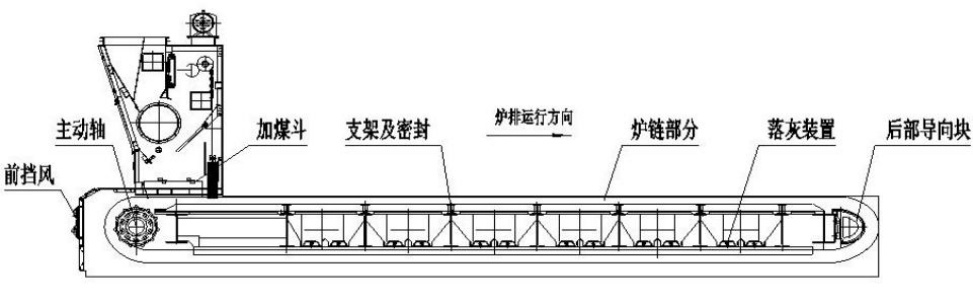

Toàn bộ ghi gồm các bộ phận sau: (1) giá đỡ; (2) xích ghi; (3) bộ phận xả tro; (4) làm kín bên; (5) ống dẫn gió vào; (6) khối dẫn hướng sau; (7) bộ phận chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Giá đỡ gồm tấm tường trái, phải và các dầm ngang trước, giữa, sau. Giữa dầm ngang, bộ phận xả tro và vách ngăn buồng gió hình thành một số buồng gió dung tích lớn tương đối kín; nhờ đó có thể điều chỉnh lượng gió cấp vào từng vùng trên mặt ghi, đạt được quá trình cháy hoàn toàn của nhiên liệu.

(2) Xích gồm các mắt xích xuyên qua con lăn, khối dẫn hướng giữa, trục xích, vòng hãm, chốt xích v.v. Mắt xích được đúc rãnh bu lông, dầm ngang được cố định bằng bu lông.

(3) Một đầu ghi được trục chủ động dẫn động mà không cần trục bị động, đầu kia lắp thiết bị dẫn hướng; quá trình chuyển tiếp của xích giữa ray dẫn hướng trên và ray dẫn hướng dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mô men xoắn của trục chủ động do hộp giảm tốc của ghi cung cấp qua khớp nối.

(4) Làm kín bên là kiểu làm kín rãnh dòng chảy vuông góc nằm ngang, kết hợp với làm kín bên của tấm ghi, hai đường làm kín nâng cao tính an toàn và độ tin cậy khi vận hành.

(5) Bộ phận xả tro kiểu đẩy kéo; đẩy kéo tay nắm cửa xả tro, mở cửa xả tro là có thể xả tro mịn và mạt than tích tụ trong buồng gió.

(6) Thiết bị cấp than phân tầng được sử dụng rộng rãi trong cụm phễu than; than vào trong lò tơi xốp, phân tầng, cháy hoàn toàn, nâng cao hiệu suất nhiệt của nồi hơi.

(7) Kết cấu ghi gọn gàng, bố trí hợp lý; xích ghi chuyển động trong ray dẫn hướng kín, không chịu nhiệt độ cao, chỉ chịu lực căng chuyển động của ghi; tấm ghi làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy ở nhiệt độ cao trên dầm ngang, không chịu ứng suất khi bị nung nóng, nhờ đó kéo dài tuổi thọ sử dụng của ghi.

(8) Ghi không có trục sau và eagle iron, giảm tỉ lệ sự cố phần sau của ghi trong quá trình vận hành, nâng cao hiệu quả vận hành.

(9) Xích ghi vận hành ở trạng thái được căng, không vồng lên, không leo xích; chuyển động của xích là ma sát lăn, yêu cầu mô men xoắn vận hành thấp, tiếng ồn thấp.

(10) Toàn bộ ghi có độ kín tốt; có thể ngăn gió lọt và gió xuyên giữa các buồng gió. Lượng gió cấp vào từng buồng gió có thể điều chỉnh riêng, thuận tiện và thực dụng.

(11) Mặt ghi phẳng, các tấm ghi gối lên nhau, xếp khít, có thể ngăn than lọt và than rơi; có thể thay tấm ghi thuận tiện mà không cần dừng lò.

Thông số model

Đặc điểm vận hành

1. Độ cứng kết cấu tốt, tấm ghi không chịu nhiệt, dầm ngang và xích cũng không chịu nhiệt, an toàn và bền hơn;

2. Diện tích hiệu dụng của ghi lớn, trở lực nhỏ, lưu lượng gió phân bố đều;

3. Chuyển động của xích là ma sát lăn, yêu cầu mô men xoắn vận hành thấp, tiếng ồn ma sát nhỏ;

4. Toàn bộ ghi có độ kín tốt, có thể ngăn gió lọt và gió xuyên giữa các buồng gió, lượng gió cấp vào từng buồng gió có thể điều chỉnh riêng, thuận tiện và thực dụng;

5. Mặt ghi phẳng, các khối ghi gối lên nhau, xếp khít, khó lọt than và rơi than, và có thể thay tấm ghi thuận tiện mà không cần dừng lò;

6. Tiết diện thông gió của ghi lớn, thông thường có thể đạt 10%-17%, quá trình cháy rất hoàn toàn;

7. Ghi không có trục sau và eagle iron, khiến phần sau của ghi khó phát sinh sự cố trong lò.
