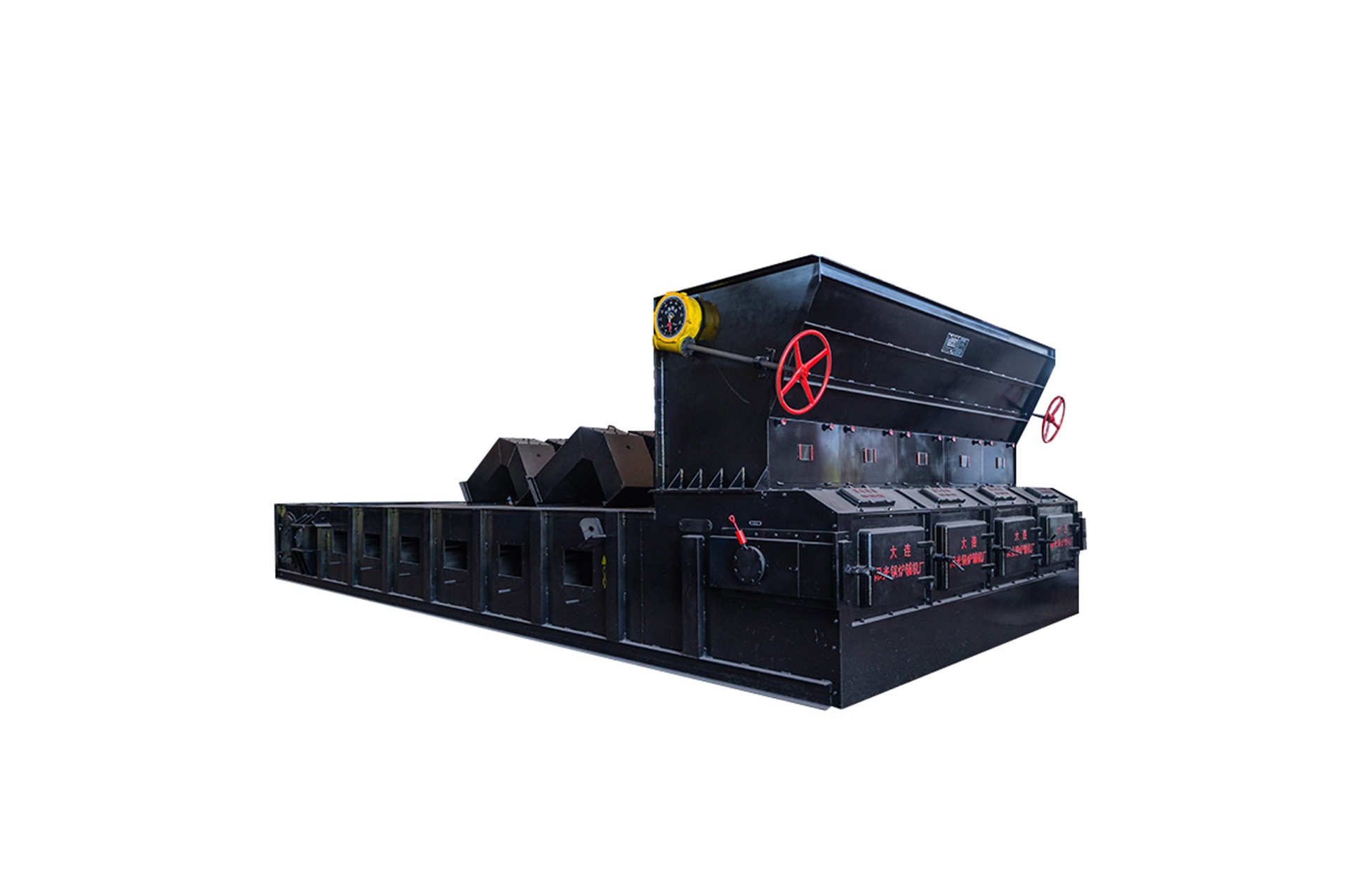

Ghi dầm ngang 20t/h

Giới thiệu sản phẩm

Ghi kiểu dầm ngang là một loại tấm ghi dầm ngang kiểu mới, trong đó áp dụng cửa thoát gió nghiêng trên tấm ghi dầm ngang. Loại tấm ghi này khác với các tấm ghi hiện có có hướng thoát gió thẳng đứng lên trên: với tấm ghi dầm ngang có cửa thoát gió nghiêng, hướng thoát gió của các lỗ thông gió tạo thành một góc nhất định với phương thẳng đứng. Khi gió thông gió rời khỏi tấm ghi, gió có vận tốc nằm ngang, có lợi cho việc khuếch tán ngang của gió trong lớp than, tăng cường hiệu quả trộn giữa than và không khí, và giảm hiện tượng than lọt qua ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi kiểu dầm ngang là thiết bị đốt lớp cơ giới hóa, kết cấu gọn. Ghi dầm ngang phù hợp với lò hơi có công suất bốc hơi 20~40 t/h trở lên. Khác biệt chính về kết cấu so với ghi xích băng là việc sử dụng nhiều dầm cứng. Tấm ghi được lắp trong rãnh tương ứng của dầm, dầm được cố định trên xích truyền động. Xích truyền động thường có hai sợi (khi ghi rất rộng có thể lắp nhiều sợi), được dẫn động bởi đĩa xích lắp trên trục trước (trục chủ động). Thiết bị được sử dụng rộng rãi trong các lò hơi lớn cùng các thiết bị chuyên dụng như gia nhiệt, sấy khô. Phù hợp để đốt than mỡ, than non và than bùn; thiết bị đốt được thiết kế riêng còn có thể đốt các nhiên liệu khác như bã mía, các loại rác thải, v.v.

Yêu cầu sử dụng

Môi chất sử dụng cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt tối đa của than không được vượt quá 40mm, trong đó hàm lượng hạt than 05mm không được vượt quá 50%, hàm lượng hạt than 030mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, trong đó 8~12% là tốt nhất.

(3) Hàm lượng tro của than phải nhỏ hơn 30% nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350kcal/kg.

(7) Nếu các yêu cầu về môi chất trên xung đột với yêu cầu về môi chất của thiết bị cấp than thì lấy yêu cầu cao nhất.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

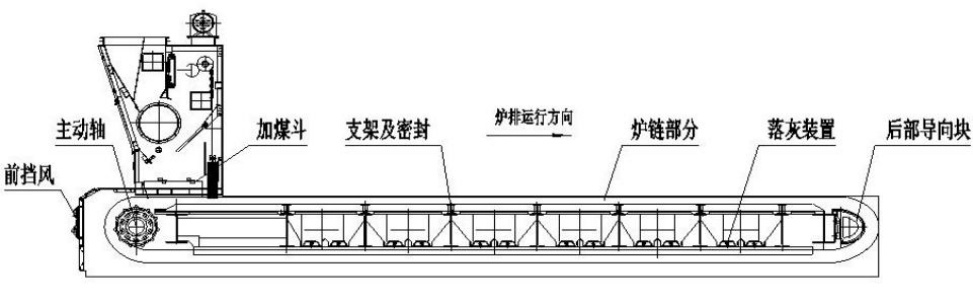

Toàn bộ ghi bao gồm các bộ phận sau: (1) khung đỡ; (2) xích ghi; (3) thiết bị thải tro; (4) làm kín bên; (5) ống dẫn gió vào; (6) khối dẫn hướng sau; (7) thiết bị chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Khung đỡ gồm các tấm tường trái, phải và các dầm ngang trước, giữa, sau. Giữa các dầm ngang, thiết bị thải tro và vách ngăn khoang gió hình thành một số khoang gió dung tích lớn tương đối kín; nhờ đó có thể điều chỉnh lượng gió cấp vào từng vùng trên mặt ghi và thực hiện quá trình cháy hoàn toàn của nhiên liệu.

(2) Xích gồm các mắt xích xuyên qua con lăn, khối dẫn hướng giữa, trục xích, vòng hãm, chốt trục, v.v. Trên mắt xích có đúc các rãnh lỗ bu lông, dầm ngang được cố định bằng bu lông.

(3) Một đầu ghi được dẫn động bởi trục chủ động mà không cần trục bị động, đầu kia lắp thiết bị dẫn hướng; sự chuyển tiếp của xích giữa ray dẫn hướng trên và ray dẫn hướng dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mô-men xoắn của trục chủ động do hộp giảm tốc của ghi cung cấp qua khớp nối.

(4) Làm kín bên là kiểu làm kín bên có rãnh dòng chảy vuông góc nằm ngang; kết hợp với làm kín bên của tấm ghi, hai đường làm kín nâng cao độ an toàn và độ tin cậy khi vận hành.

(5) Thiết bị thải tro kiểu đẩy kéo; đẩy kéo tay cầm cửa thải tro để mở cửa thải tro là có thể thải tro mịn và hạt than tích tụ trong khoang gió ra ngoài.

(6) Thiết bị cấp than phân lớp được sử dụng rộng rãi trong cụm phễu than; than vào lò được tơi xốp, phân lớp và cháy hoàn toàn, nâng cao hiệu suất nhiệt của lò hơi.

(7) Kết cấu ghi gọn, bố trí hợp lý; xích ghi chuyển động trong ray dẫn hướng kín, không chịu nhiệt độ cao, chỉ chịu lực căng chuyển động của ghi; ghi làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy nhiệt độ cao trên dầm ngang, khi bị nung nóng không chịu ứng suất, nhờ đó kéo dài tuổi thọ của ghi.

(8) Ghi không có trục sau và không có thanh chắn sau, giảm tỷ lệ hỏng hóc của phần sau ghi trong vận hành, nâng cao hiệu quả vận hành.

(9) Xích ghi chạy ở trạng thái căng, không vồng lên, không trèo xích; chuyển động của xích là ma sát lăn, yêu cầu mô-men xoắn vận hành thấp, tiếng ồn thấp.

(10) Ghi có độ kín tổng thể tốt; có thể ngăn gió lọt và gió xuyên giữa các khoang gió. Lượng gió cấp vào mỗi khoang gió có thể điều chỉnh riêng, thuận tiện và thực tế.

(11) Mặt ghi phẳng, các tấm ghi chồng lên nhau và xếp sát, có thể ngăn than lọt và than rơi; có thể thay tấm ghi thuận tiện mà không cần dừng lò.

Thông số kiểu máy

Đặc điểm vận hành

1. Kết cấu có độ cứng tốt, tấm ghi không chịu nhiệt, dầm ngang và xích cũng không chịu nhiệt, an toàn và bền hơn;

2. Diện tích hiệu dụng của ghi lớn, trở lực nhỏ, lưu lượng gió phân bố đều;

3. Chuyển động của xích là ma sát lăn, yêu cầu mô-men xoắn vận hành thấp, tiếng ồn ma sát nhỏ;

4. Độ kín tổng thể của ghi tốt, có thể ngăn gió lọt và gió xuyên giữa các khoang gió, lượng gió cấp vào mỗi khoang gió có thể điều chỉnh riêng, thuận tiện và thực tế;

5. Mặt ghi phẳng, các khối ghi chồng lên nhau và xếp sát, khó lọt than và rơi than, và có thể thay tấm ghi thuận tiện mà không cần dừng lò;

6. Tiết diện thông gió của ghi lớn, thường có thể đạt 10%-17%, quá trình cháy rất hoàn toàn;

7. Ghi không có trục sau và không có thanh chắn sau, khiến phần sau của ghi khó xảy ra hỏng hóc trong lò.
