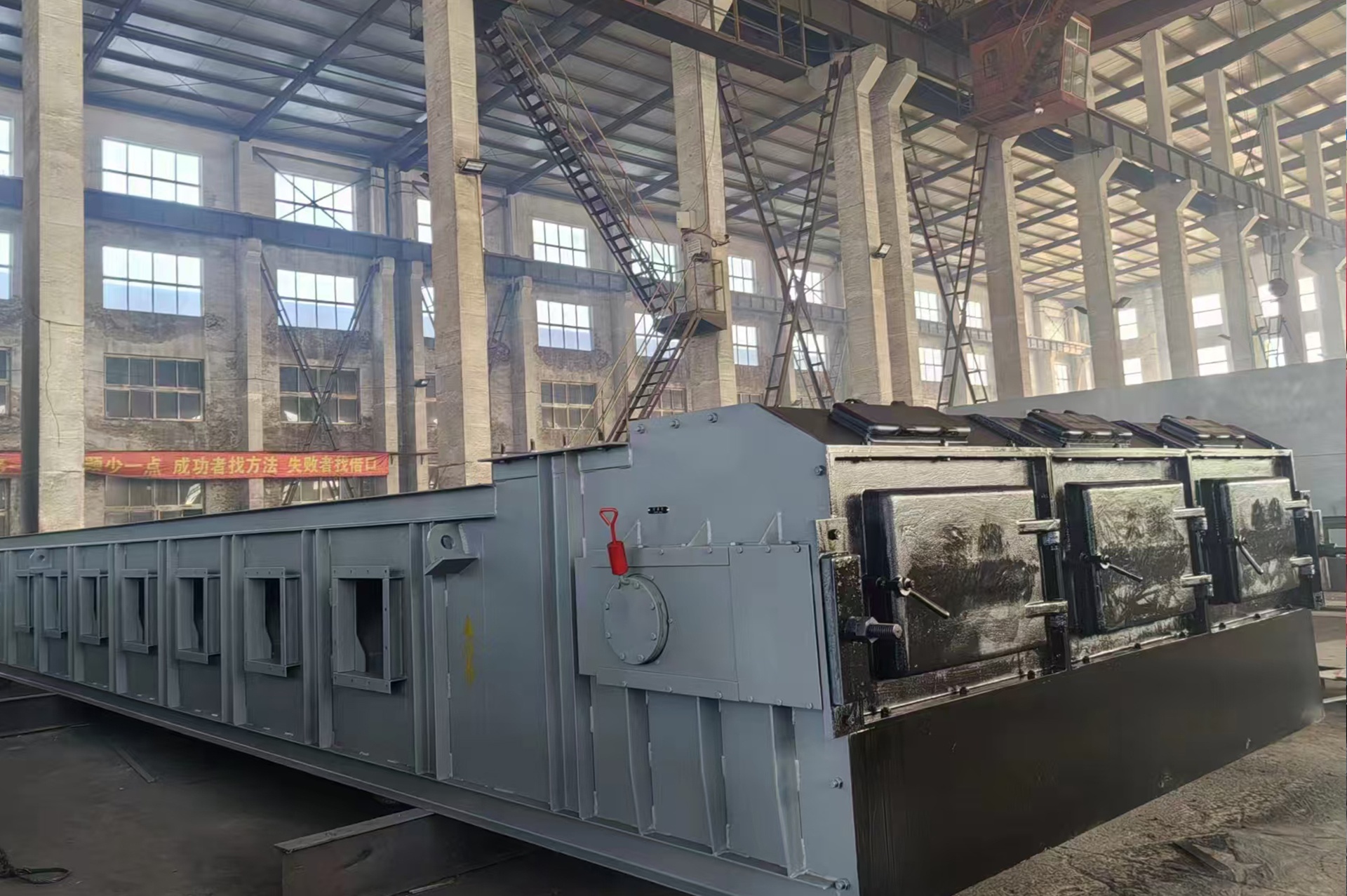

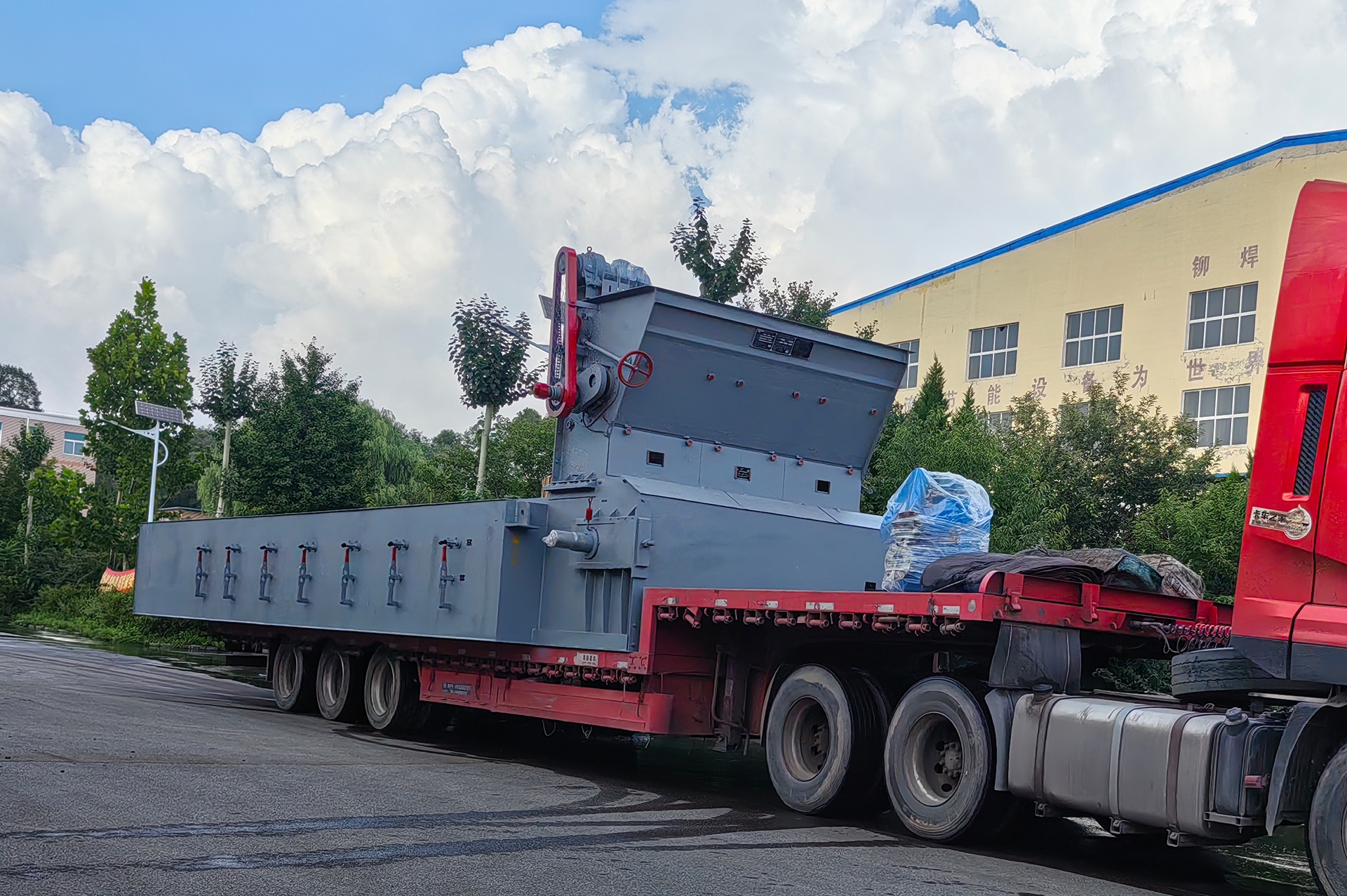

Ghi dầm ngang 45t/h

Giới thiệu sản phẩm

Ghi dầm ngang là loại tấm ghi dầm ngang kiểu mới có cửa thoát gió nghiêng. Khác với hướng thoát gió thẳng đứng lên trên của các tấm ghi hiện có, lỗ thông gió của tấm ghi dầm ngang có cửa thoát gió nghiêng cho gió thoát ra theo một góc nhất định so với phương thẳng đứng. Khi gió thông gió rời khỏi tấm ghi, gió có vận tốc nằm ngang, giúp gió khuếch tán theo phương ngang trong lớp than, tăng hiệu quả trộn giữa than và không khí và giảm hiện tượng than rò lọt qua ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi dầm ngang là thiết bị đốt lớp cơ khí hóa, kết cấu gọn. Ghi dầm ngang phù hợp với lò hơi có công suất bay hơi từ 20~40 t/h trở lên. Khác biệt chính về kết cấu so với ghi xích là việc sử dụng nhiều dầm ngang cứng. Tấm ghi được lắp trong rãnh tương ứng của dầm ngang, dầm ngang được cố định trên xích dẫn động. Xích dẫn động thường có hai sợi (khi ghi rất rộng có thể lắp nhiều sợi), được dẫn động bởi đĩa xích lắp trên trục trước (trục chủ động). Ghi được sử dụng rộng rãi trong các lò hơi lớn và các thiết bị chuyên dụng như thiết bị gia nhiệt, sấy khô.

Phù hợp để đốt than mỡ, than non và than bùn; thiết bị đốt được thiết kế riêng còn có thể đốt các nhiên liệu khác như bã mía, các loại rác thải.

Yêu cầu sử dụng

Môi chất sử dụng cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40 mm, trong đó hàm lượng than vụn 05 mm không được vượt quá 50%, hàm lượng than vụn 030 mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, trong đó 8~12% là tốt nhất.

(3) Hàm lượng tro của than phải nhỏ hơn 30% nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350 kcal/kg.

(7) Nếu các yêu cầu về môi chất nêu trên xung đột với yêu cầu về môi chất của thiết bị cấp than thì lấy yêu cầu cao hơn.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

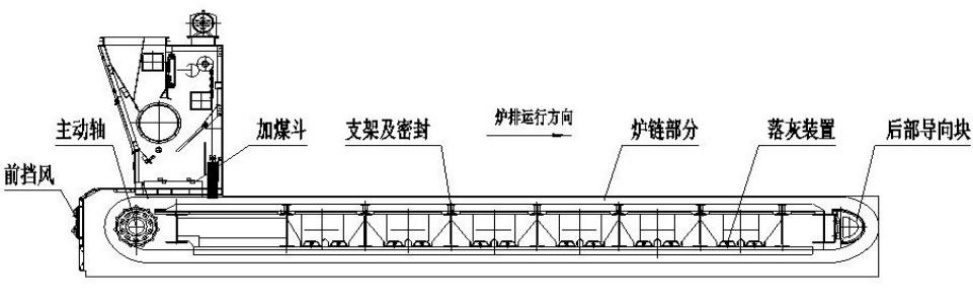

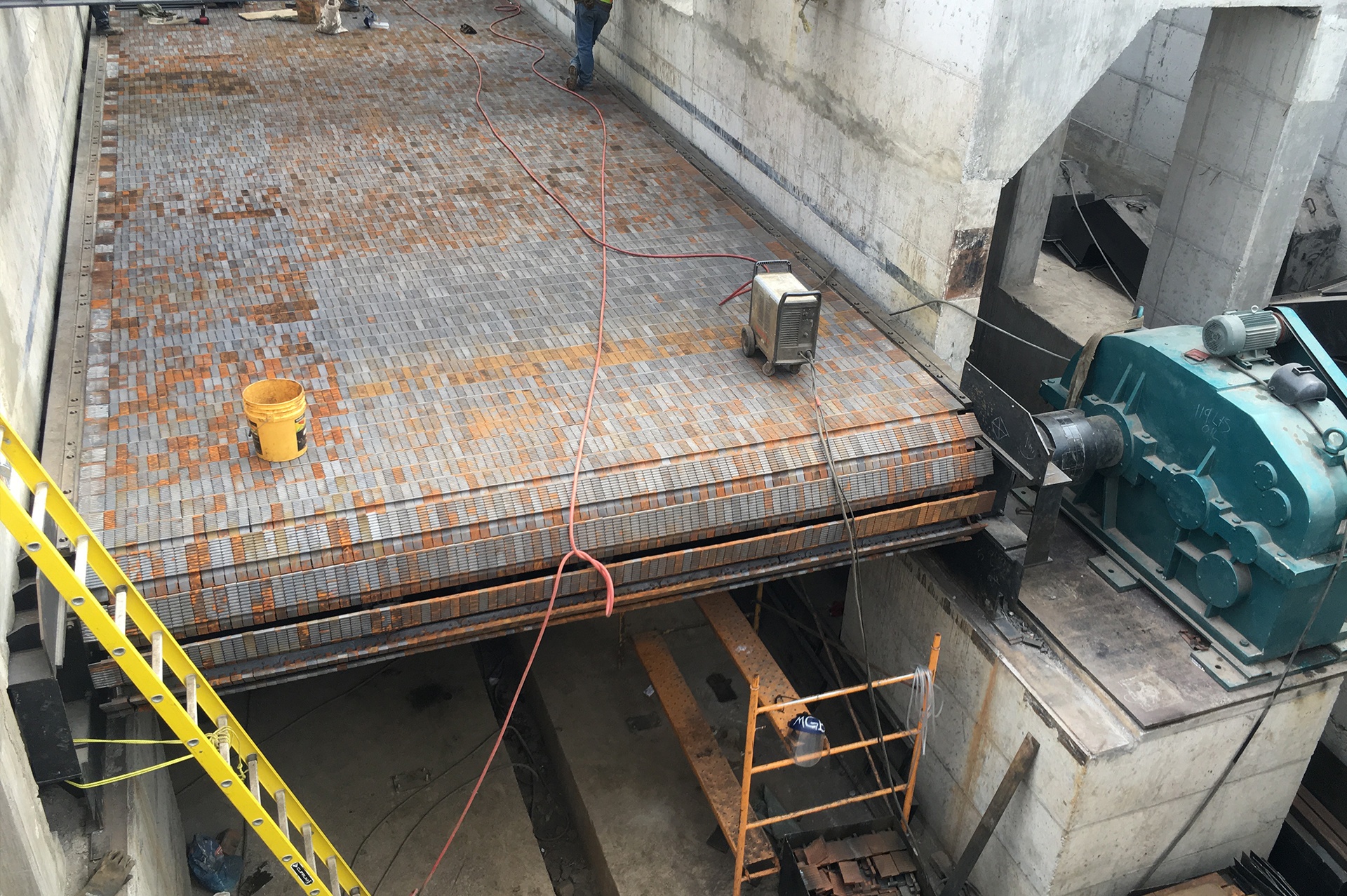

Toàn bộ ghi gồm các bộ phận sau: (1) khung đỡ; (2) xích ghi; (3) thiết bị tháo tro; (4) kín bên; (5) ống gió vào; (6) khối dẫn hướng sau; (7) thiết bị chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Khung đỡ gồm tấm vách bên trái, tấm vách bên phải và các dầm ngang trước, giữa, sau. Giữa các dầm ngang, thiết bị tháo tro và vách ngăn khoang gió hình thành một số khoang gió thể tích lớn tương đối kín; nhờ vậy có thể điều chỉnh lượng gió cấp cho từng vùng trên mặt ghi để nhiên liệu cháy hoàn toàn.

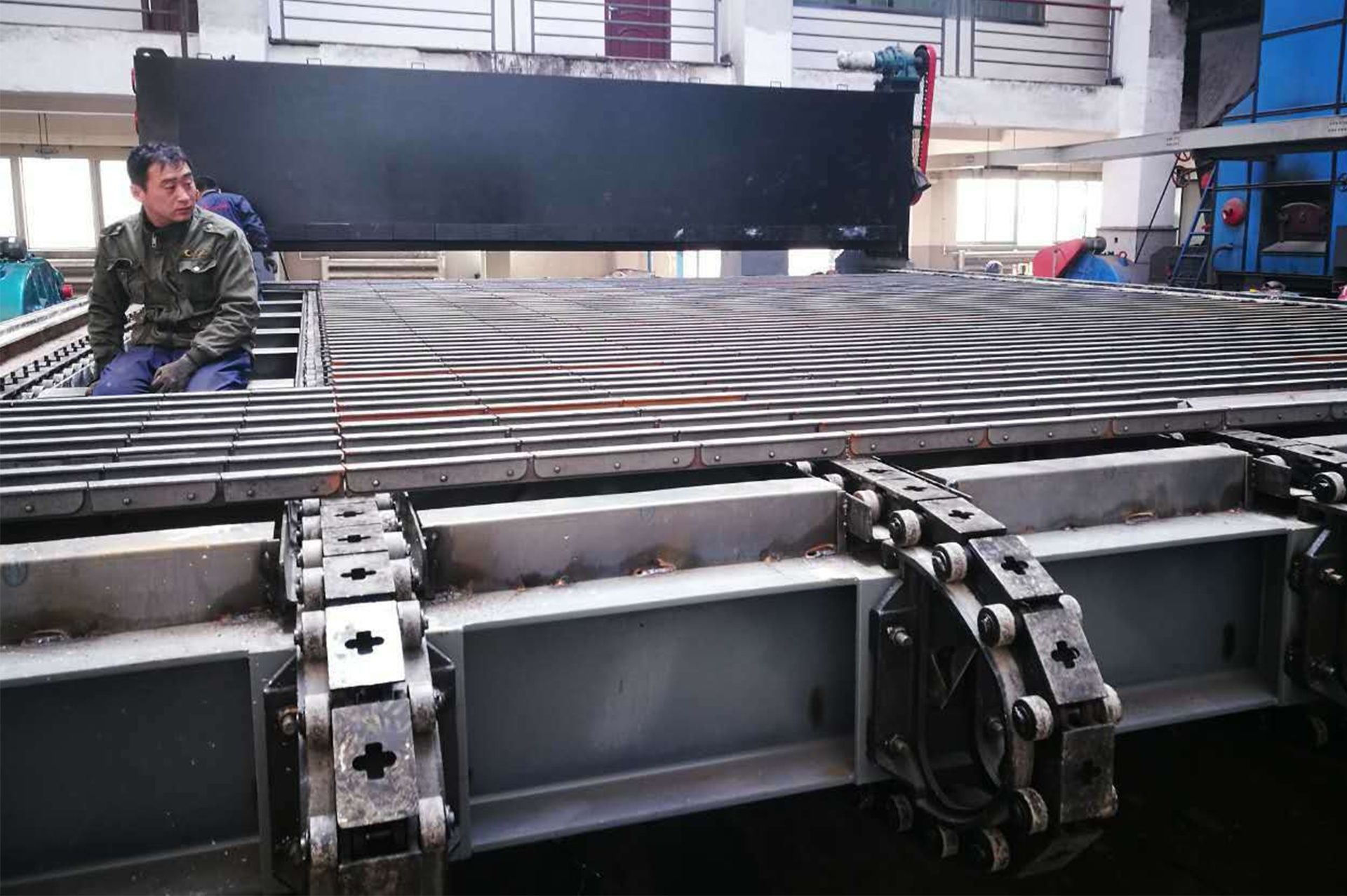

(2) Xích gồm các mắt xích lắp qua con lăn, khối dẫn hướng giữa, trục xích, vòng hãm, chốt, v.v. Trên mắt xích có đúc sẵn lỗ rãnh bu lông, dầm ngang được cố định bằng bu lông.

(3) Một đầu ghi được dẫn động bằng trục chủ động nên không cần trục bị động, đầu kia lắp thiết bị dẫn hướng; việc chuyển tiếp của xích giữa ray dẫn trên và ray dẫn dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mô men của trục chủ động do hộp giảm tốc của ghi truyền qua khớp nối.

(4) Kín bên là kiểu kín bên có rãnh dòng chảy góc vuông nằm ngang, kết hợp với kín bên của tấm ghi, hai đường kín giúp nâng cao độ an toàn và tin cậy khi vận hành.

(5) Thiết bị tháo tro kiểu đẩy - kéo; kéo tay nắm cửa tháo tro, mở cửa tháo tro là có thể xả tro mịn và than vụn đã thu gom trong khoang gió.

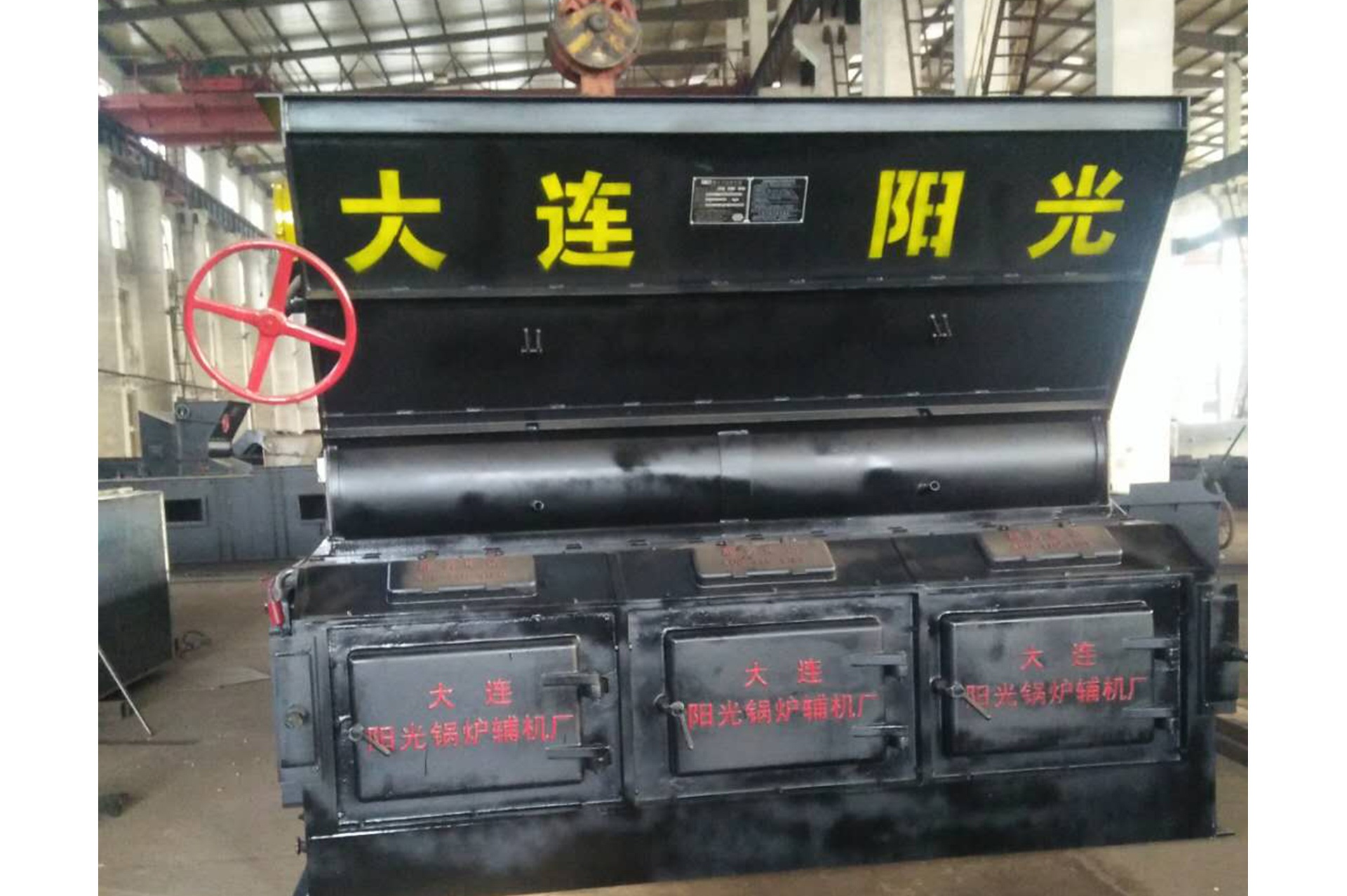

(6) Thiết bị cấp than phân lớp được sử dụng rộng rãi trong cụm phễu than; than vào lò tơi xốp và phân lớp, cháy hoàn toàn, nâng cao hiệu suất nhiệt của lò hơi.

(7) Kết cấu ghi gọn, bố trí hợp lý; xích ghi chuyển động trong ray dẫn kín, không chịu nhiệt độ cao, chỉ chịu lực căng của chuyển động ghi; tấm ghi làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy nhiệt độ cao trên dầm ngang, không chịu ứng lực khi bị nung nóng, nhờ đó kéo dài tuổi thọ của ghi.

(8) Ghi không có trục sau và thanh chặn mỏ ưng, giảm tỷ lệ hư hỏng của phần sau ghi trong quá trình vận hành và nâng cao hiệu quả vận hành.

(9) Xích ghi chạy trong trạng thái căng, không vồng, không leo xích; chuyển động của xích là ma sát lăn nên yêu cầu mô men vận hành thấp, tiếng ồn thấp.

(10) Ghi có độ kín tổng thể tốt; có thể chống rò gió và lọt gió giữa các khoang gió. Lượng gió cấp cho từng khoang gió có thể điều chỉnh riêng, thuận tiện và thực tế.

(11) Mặt ghi phẳng, các tấm ghi chồng lên nhau và xếp sát nhau, có thể chống rò than và rơi than; có thể thay tấm ghi thuận tiện mà không cần dừng lò.

Thông số kiểu máy

Đặc điểm vận hành

1. Độ cứng kết cấu tốt, tấm ghi không chịu nhiệt, dầm ngang và xích cũng không chịu nhiệt nên an toàn và bền hơn;

2. Diện tích hiệu dụng của ghi lớn, trở lực nhỏ, lưu lượng gió phân bố đều;

3. Chuyển động của xích là ma sát lăn nên yêu cầu mô men vận hành thấp, tiếng ồn ma sát nhỏ;

4. Ghi có độ kín tổng thể tốt, có thể chống rò gió và lọt gió giữa các khoang gió, lượng gió cấp cho từng khoang gió có thể điều chỉnh riêng, thuận tiện và thực tế;

5. Mặt ghi phẳng, các khối ghi chồng lên nhau và xếp sát nhau nên khó rò than và rơi than, và có thể thay tấm ghi thuận tiện mà không cần dừng lò;

6. Tiết diện thông gió của ghi lớn, thường đạt 10%-17%, cháy cực kỳ hoàn toàn;

7. Ghi không có trục sau và thanh chặn mỏ ưng nên phần sau ghi khó xảy ra hư hỏng trong lò.
