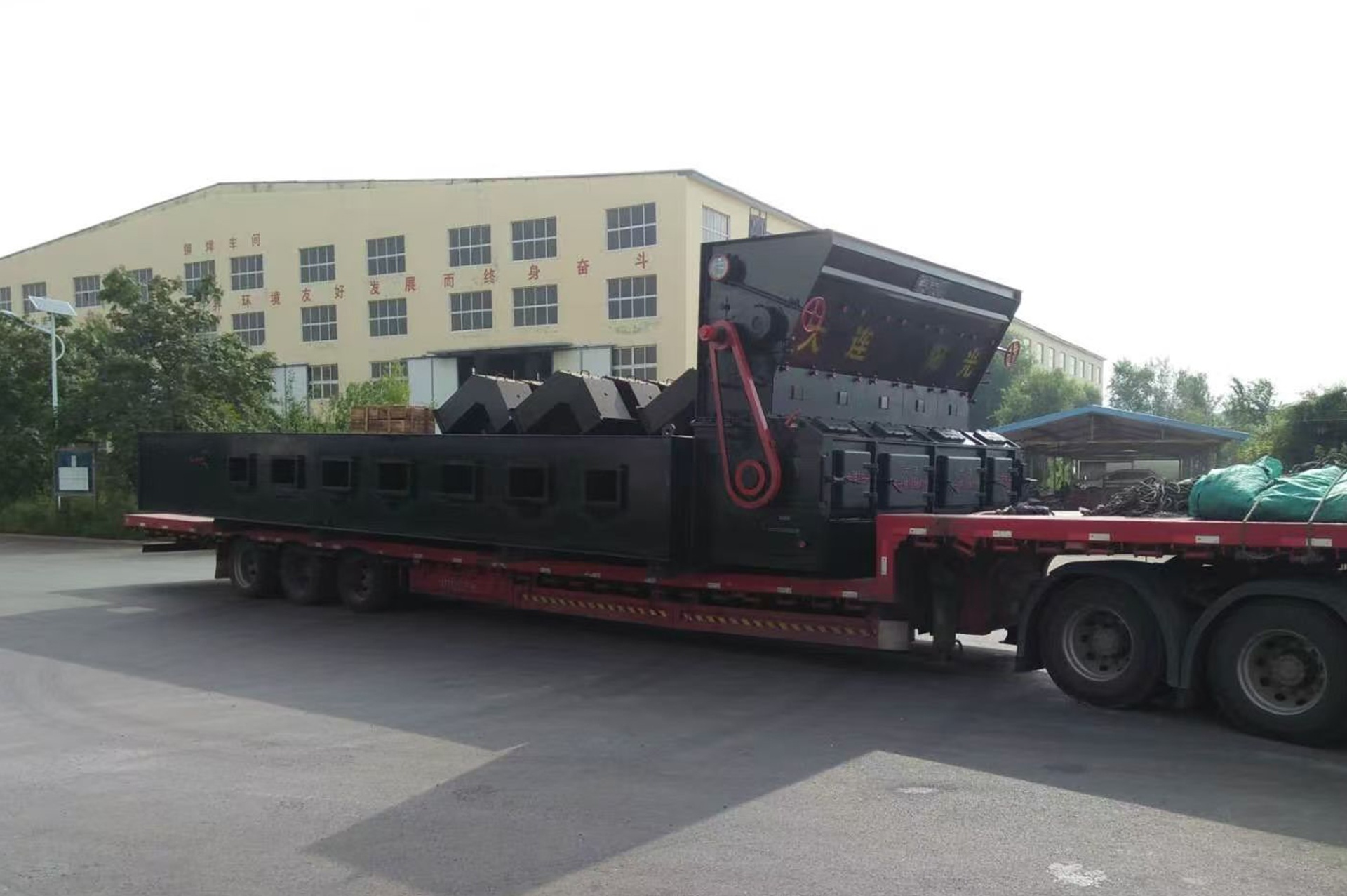

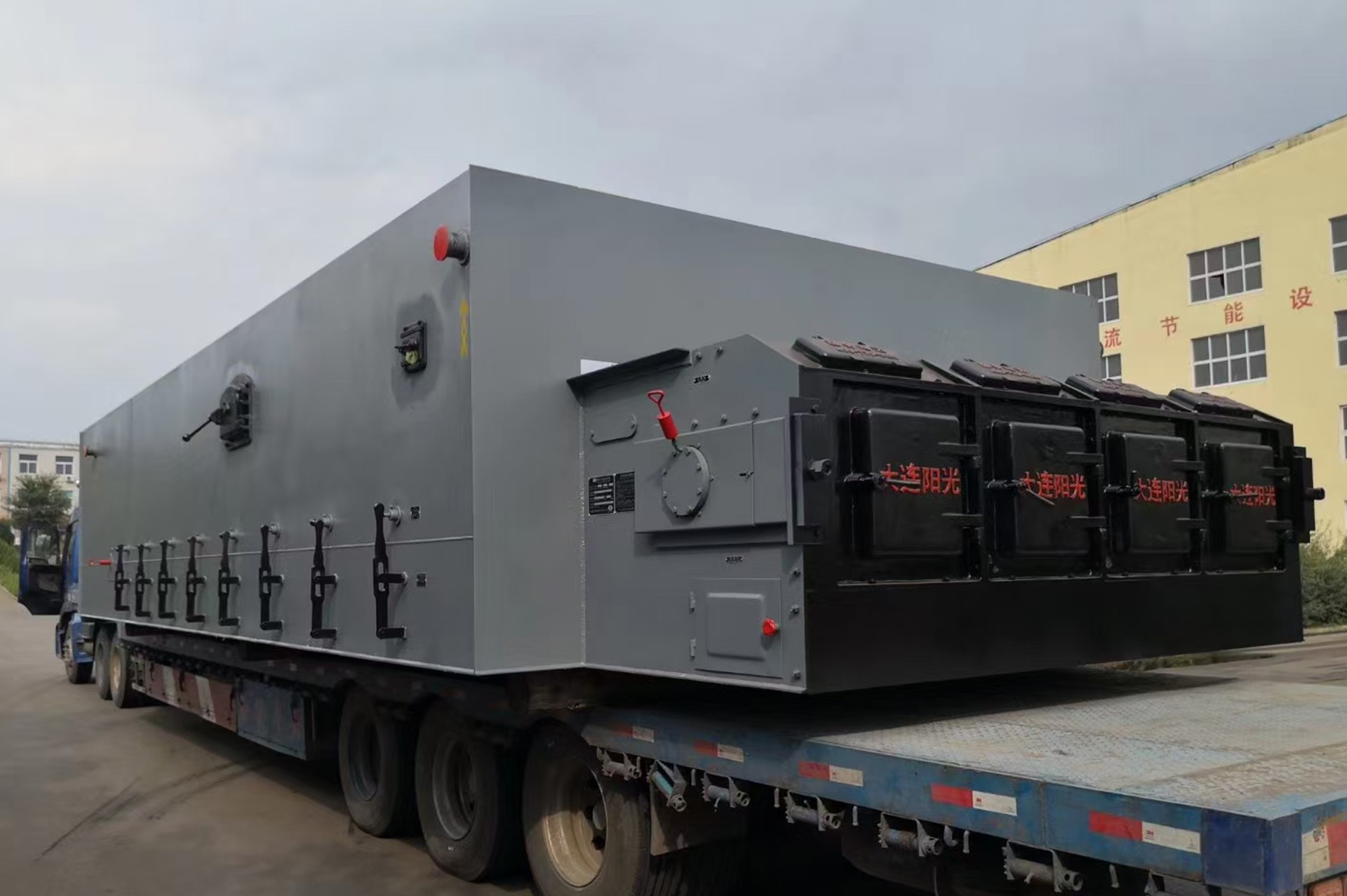

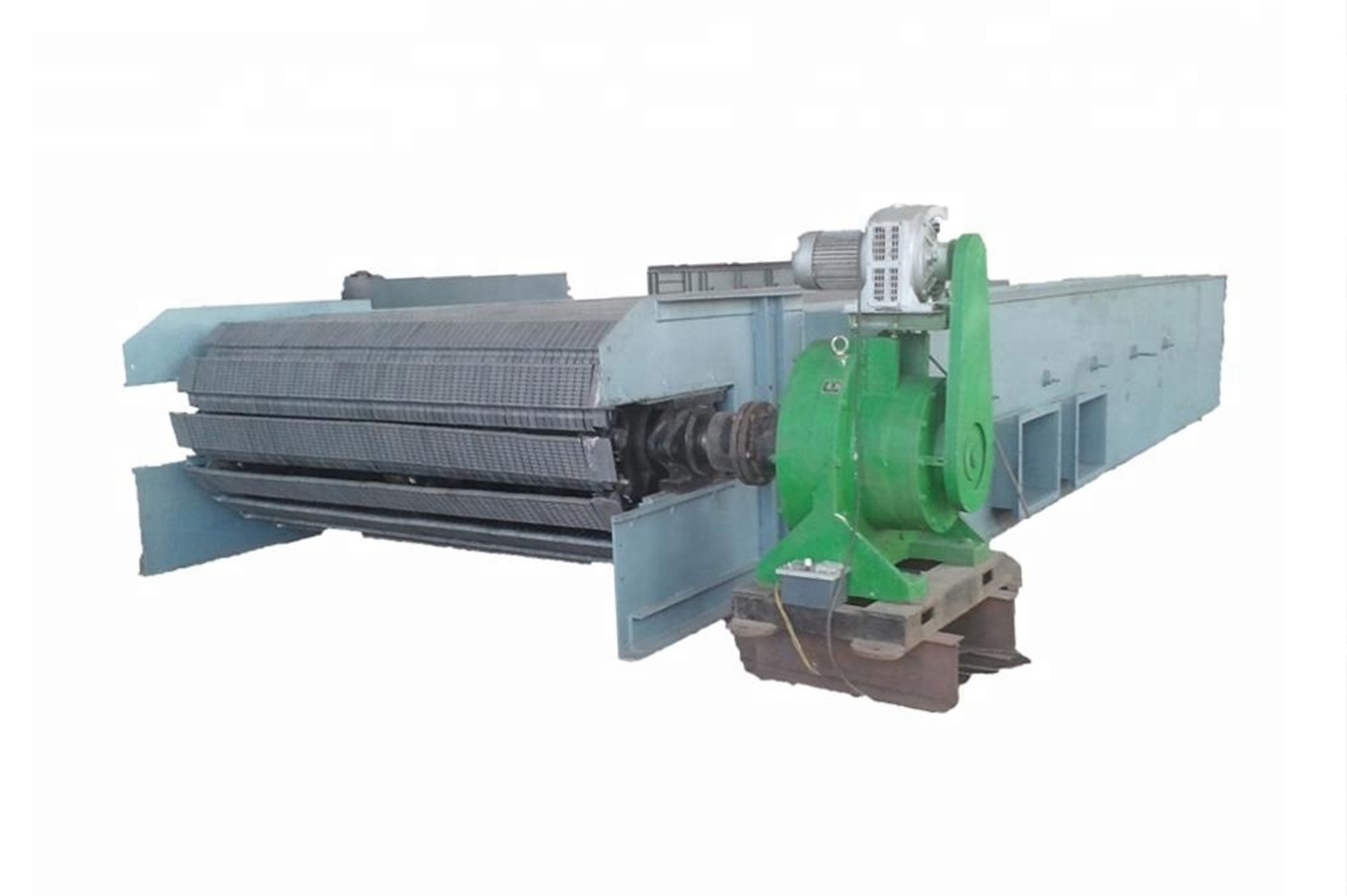

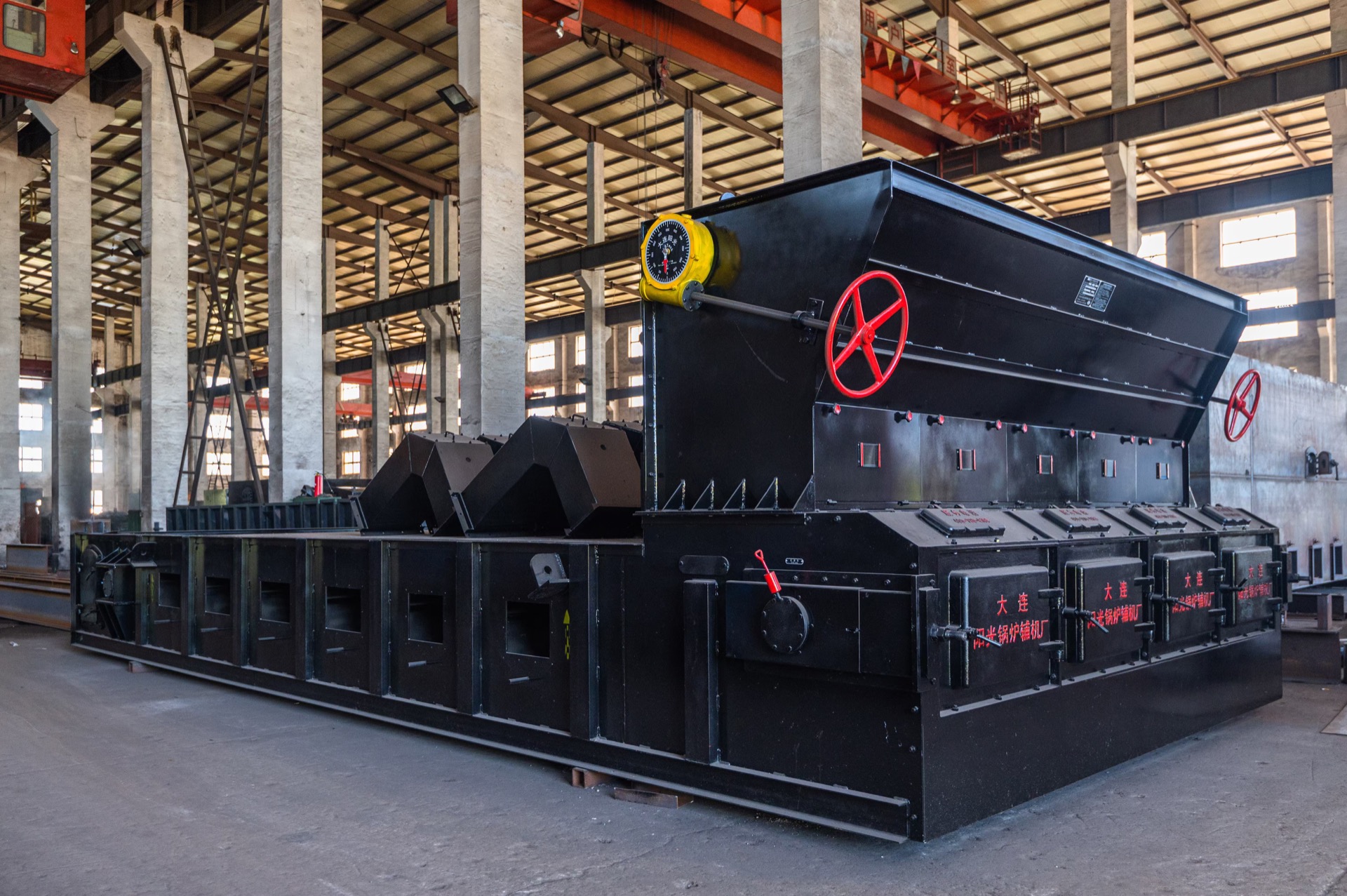

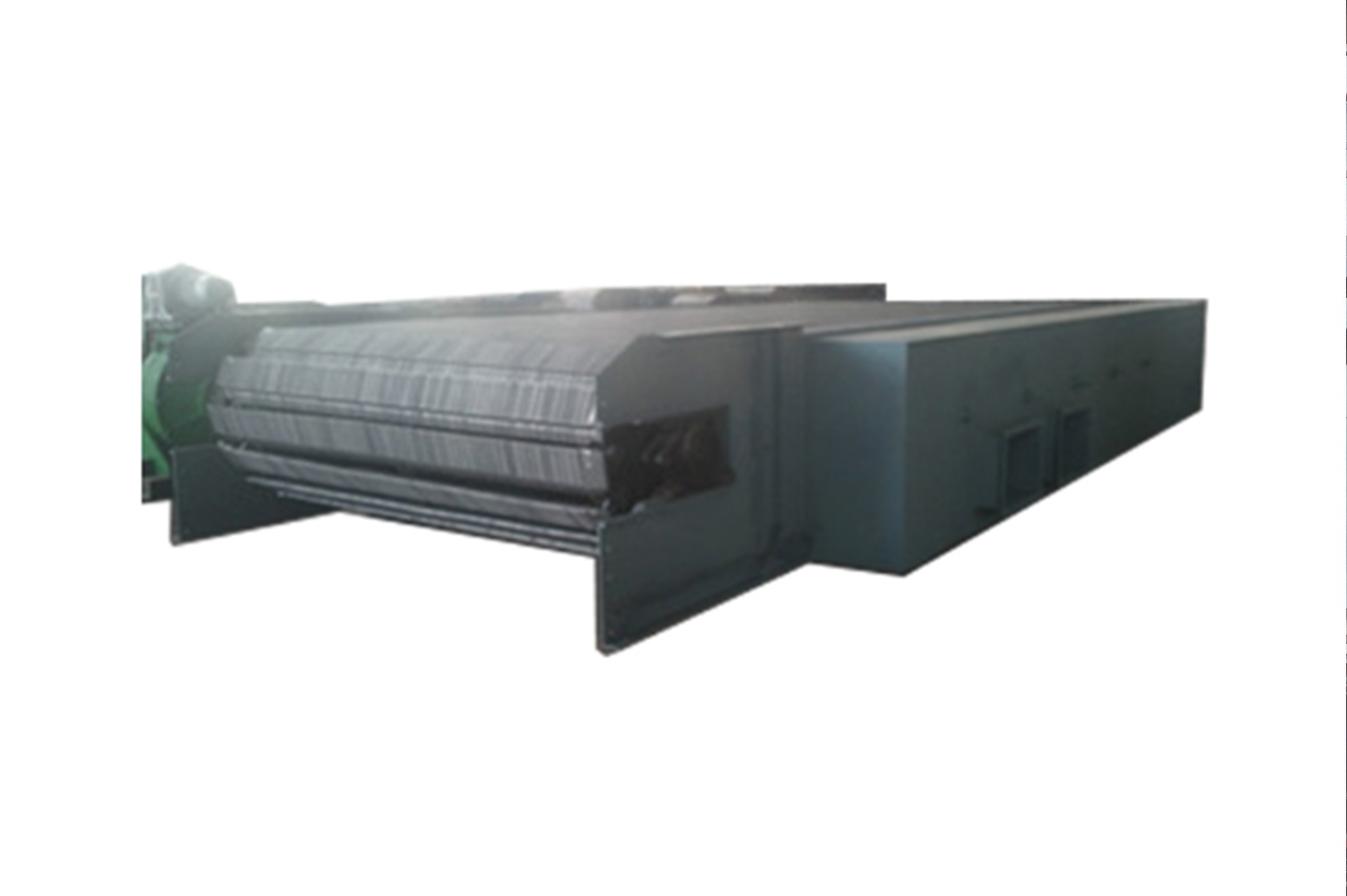

Ghi dầm ngang 25t/h

Giới thiệu sản phẩm

Ghi lò dầm ngang là một loại thanh ghi dầm ngang kiểu mới, trong đó áp dụng cửa gió nghiêng trên thanh ghi dầm ngang. Khác với hướng gió thổi thẳng đứng lên trên của các thanh ghi hiện có, hướng gió của các lỗ thông gió trên thanh ghi dầm ngang có cửa gió nghiêng tạo với phương thẳng đứng một góc nhất định. Khi gió của ghi lò rời khỏi thanh ghi, gió có vận tốc nằm ngang, giúp gió khuếch tán theo phương ngang trong lớp than, tăng cường hiệu quả trộn giữa than và không khí, đồng thời giảm hiện tượng than lọt qua ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi lò dầm ngang là thiết bị đốt lớp có cơ giới hóa, kết cấu gọn. Ghi lò dầm ngang phù hợp với lò hơi có năng suất bay hơi từ 20~40 t/h trở lên. Khác biệt chính về kết cấu so với ghi lò xích băng là việc sử dụng nhiều dầm ngang cứng. Thanh ghi được lắp trong rãnh tương ứng trên dầm, dầm được cố định trên xích truyền động. Xích truyền động thường có hai sợi (khi ghi lò rất rộng có thể lắp nhiều sợi), được dẫn động bằng đĩa xích lắp trên trục trước (trục chủ động). Thiết bị được sử dụng rộng rãi trong các lò hơi lớn và các thiết bị chuyên dụng như gia nhiệt, sấy.

Phù hợp để đốt than bitum, than non và than bùn; thiết bị đốt được thiết kế riêng còn có thể đốt các nhiên liệu khác như bã mía, các loại rác.

Yêu cầu sử dụng

Môi chất sử dụng cho ghi lò này cần đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, trong đó hàm lượng mảnh than 05mm không được vượt quá 50%, hàm lượng mảnh than 030mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, tốt nhất là 8~12%.

(3) Hàm lượng tro của than phải nhỏ hơn 30% nhưng không được thấp hơn 10%, hàm lượng chất bay hơi không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350kcal/kg.

(7) Nếu các yêu cầu về môi chất nêu trên xung đột với yêu cầu về môi chất của thiết bị cấp than thì lấy yêu cầu cao nhất.

Nhiệt độ gió sơ cấp sử dụng cho ghi lò này không được vượt quá 200℃.

Kết cấu và đặc tính

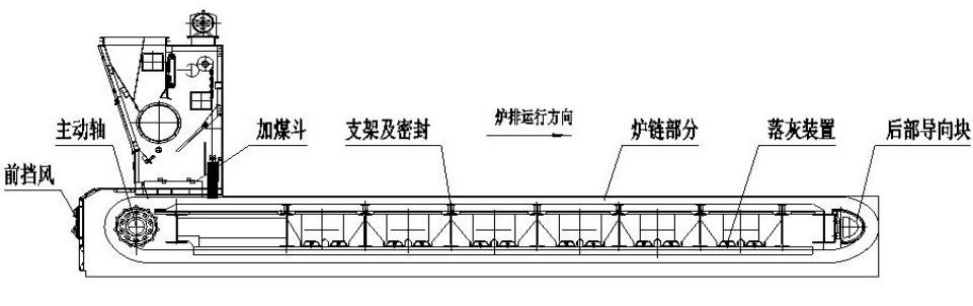

Toàn bộ ghi lò gồm các bộ phận sau: (1) khung đỡ; (2) xích lò; (3) thiết bị xả tro; (4) làm kín bên; (5) ống cấp gió; (6) khối dẫn hướng sau; (7) thiết bị chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Khung đỡ gồm các tấm vách bên trái, bên phải và các dầm ngang trước, giữa, sau. Giữa các dầm ngang, thiết bị xả tro và vách ngăn khoang gió hình thành một số khoang gió dung tích lớn tương đối kín; nhờ đó có thể điều chỉnh lượng gió cấp cho từng vùng trên mặt ghi lò, giúp nhiên liệu cháy hoàn toàn.

(2) Xích gồm các mắt xích lắp qua con lăn, khối dẫn hướng giữa, trục xích, vòng hãm, chốt và các chi tiết khác. Trên mắt xích có đúc sẵn rãnh bu lông, dầm ngang được cố định bằng bu lông.

(3) Một đầu ghi lò được dẫn động bằng trục chủ động mà không cần trục bị động, đầu kia có lắp thiết bị dẫn hướng; việc chuyển tiếp của xích giữa ray dẫn trên và ray dẫn dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mômen của trục chủ động do hộp giảm tốc của ghi lò cung cấp qua khớp nối.

(4) Làm kín bên là kiểu làm kín bên có đường dẫn dòng chảy góc vuông nằm ngang; kết hợp với làm kín bên của thanh ghi, hai đường làm kín giúp nâng cao tính an toàn và độ tin cậy khi vận hành.

(5) Thiết bị xả tro kiểu đẩy kéo; đẩy hoặc kéo tay cầm của cửa xả tro để mở cửa xả tro là có thể thải ra tro mịn và mảnh than tích tụ trong khoang gió.

(6) Thiết bị cấp than phân lớp được sử dụng rộng rãi trong cụm phễu than; than vào lò ở trạng thái tơi xốp, phân lớp và cháy hoàn toàn, nâng cao hiệu suất nhiệt của lò hơi.

(7) Ghi lò có kết cấu gọn, bố trí hợp lý; xích lò chuyển động trong ray dẫn kín, không chịu nhiệt độ cao mà chỉ chịu lực căng khi ghi lò chuyển động; thanh ghi làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy nhiệt độ cao trên dầm ngang, không chịu ứng suất khi bị nung nóng, nhờ đó kéo dài tuổi thọ của ghi lò.

(8) Ghi lò không có trục sau và không có thanh sắt mỏ ưng, làm giảm tỷ lệ sự cố ở phần sau của ghi lò trong quá trình vận hành và nâng cao hiệu quả vận hành.

(9) Xích lò chạy ở trạng thái căng, không bị vồng, không bị trèo xích; xích chuyển động bằng ma sát lăn nên yêu cầu mômen vận hành thấp, tiếng ồn thấp.

(10) Ghi lò có độ kín tổng thể tốt; có thể ngăn gió lọt và gió xuyên giữa các khoang gió. Lượng gió cấp cho từng khoang gió có thể điều chỉnh riêng, thuận tiện và thực tế.

(11) Mặt ghi lò phẳng, các thanh ghi xếp chồng lên nhau và bố trí sát nhau, có thể ngăn than lọt và than rơi; có thể thay thanh ghi thuận tiện mà không phải dừng lò.

Thông số kiểu máy

Đặc điểm vận hành

1. Độ cứng kết cấu tốt, thanh ghi không chịu nhiệt, dầm ngang và xích cũng không chịu nhiệt nên an toàn và bền hơn;

2. Diện tích hiệu dụng của ghi lò lớn, trở lực nhỏ, lưu lượng gió phân bố đều;

3. Xích chuyển động bằng ma sát lăn nên yêu cầu mômen vận hành thấp, tiếng ồn ma sát nhỏ;

4. Ghi lò có độ kín tổng thể tốt, có thể ngăn gió lọt và gió xuyên giữa các khoang gió, lượng gió cấp cho từng khoang gió có thể điều chỉnh riêng, thuận tiện và thực tế;

5. Mặt ghi lò phẳng, các khối ghi xếp chồng lên nhau và bố trí sát nhau, khó lọt than và rơi than, và có thể thay thanh ghi thuận tiện mà không phải dừng lò;

6. Tiết diện thông gió của ghi lò lớn, thông thường đạt 10%-17%, quá trình cháy rất hoàn toàn;

7. Ghi lò không có trục sau và không có thanh sắt mỏ ưng, nên phần sau của ghi lò khó phát sinh sự cố trong lò.
