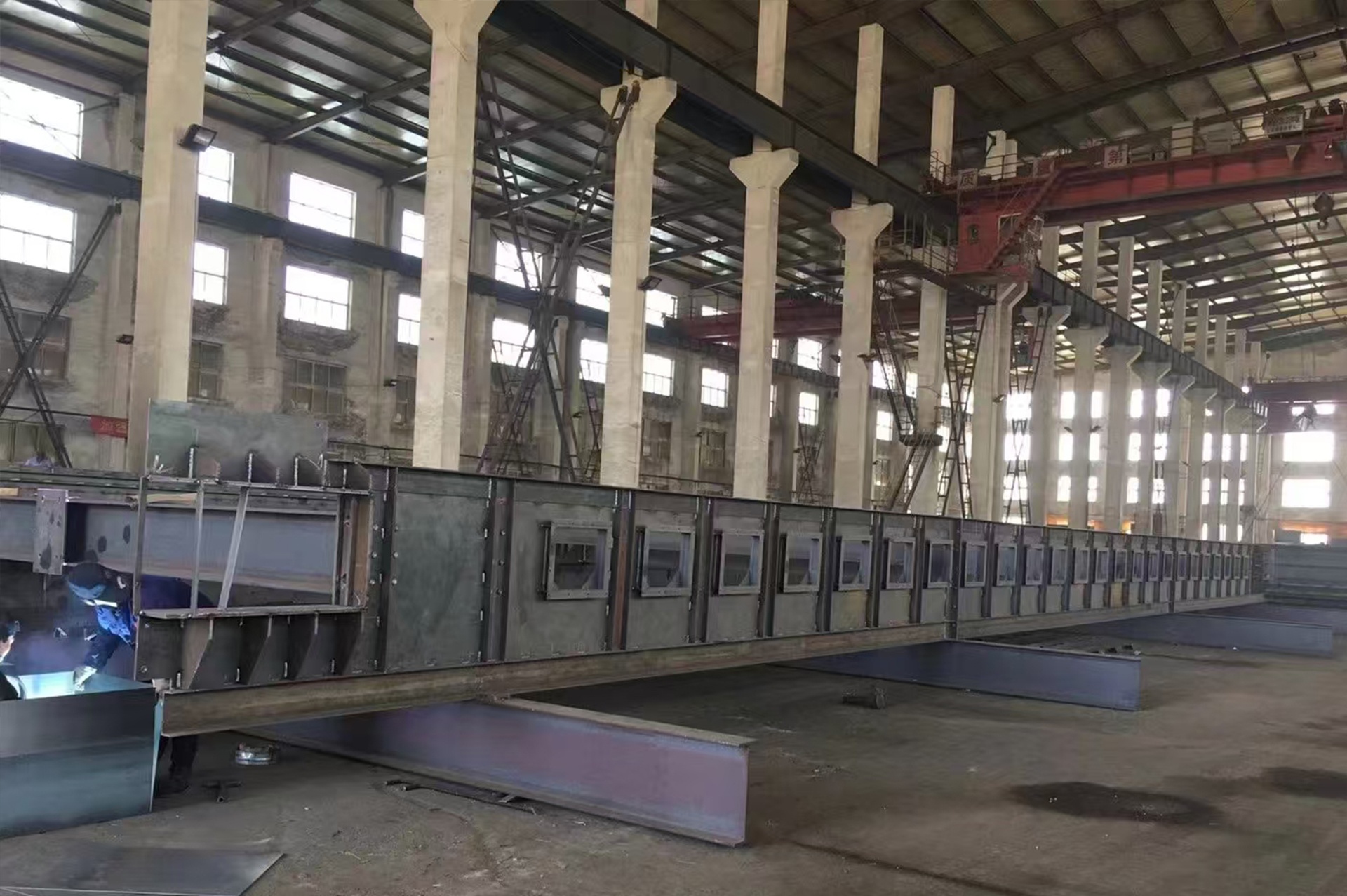

Ghi dầm ngang 130t/h

Giới thiệu sản phẩm

Ghi dầm ngang là một loại tấm ghi dầm ngang kiểu mới, áp dụng cửa thoát gió nghiêng trên tấm ghi dầm ngang. Loại tấm ghi này khác với tấm ghi hiện có ở chỗ hướng thoát gió thẳng đứng lên trên; hướng thoát gió của các lỗ thông gió trên tấm ghi dầm ngang có cửa thoát gió nghiêng tạo với phương thẳng đứng một góc nhất định. Khi gió thông gió của ghi rời khỏi tấm ghi, gió có tốc độ nằm ngang, có lợi cho việc khuếch tán ngang của gió trong lớp than, tăng cường hiệu quả trộn giữa than và không khí, và giảm hiện tượng rò than từ ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi dầm ngang là thiết bị đốt lớp cơ giới hóa, kết cấu gọn. Ghi dầm ngang phù hợp với lò hơi có công suất bay hơi 20~40 t/h trở lên. Khác biệt chính về kết cấu so với ghi xích là việc sử dụng nhiều dầm cứng. Tấm ghi được lắp trong rãnh tương ứng của dầm, dầm được cố định trên xích truyền động. Xích truyền động thường có hai sợi (khi ghi rất rộng có thể lắp nhiều sợi), được dẫn động bởi đĩa xích lắp trên trục trước (trục chủ động). Ghi được sử dụng rộng rãi trong các lò hơi lớn khác nhau cũng như các thiết bị chuyên dụng như gia nhiệt, sấy khô.

Phù hợp để đốt than bitum, than non và than bùn; thiết bị đốt được thiết kế riêng còn có thể đốt các loại nhiên liệu khác, như bã mía, các loại rác thải.

Yêu cầu sử dụng

Môi chất sử dụng cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, trong đó hàm lượng than vụn 05mm không được vượt quá 50%, hàm lượng than vụn 030mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, trong đó 8~12% là tốt nhất.

(3) Hàm lượng tro của than phải nhỏ hơn 30% nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350kcal/kg.

(7) Nếu các yêu cầu về môi chất trên xung đột với yêu cầu về môi chất của thiết bị cấp than, phải lấy yêu cầu cao hơn.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

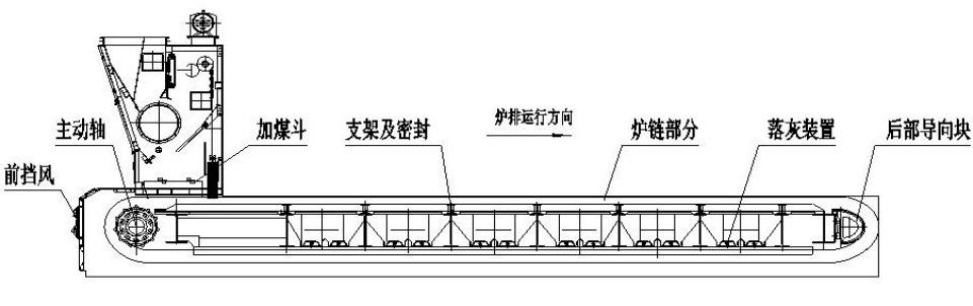

Toàn bộ ghi gồm các bộ phận sau: (1) khung đỡ; (2) xích ghi; (3) thiết bị thải xỉ; (4) làm kín bên; (5) ống gió vào; (6) khối dẫn hướng sau; (7) thiết bị chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Khung đỡ gồm tấm tường trái, tấm tường phải và các dầm ngang trước, giữa, sau. Giữa các dầm ngang, thiết bị thải xỉ và vách ngăn khoang gió hình thành nhiều khoang gió dung tích lớn tương đối kín; nhờ đó có thể điều chỉnh lượng gió cấp vào từng khu vực trên mặt ghi, đạt được sự cháy hoàn toàn của nhiên liệu.

(2) Xích gồm các mắt xích luồn qua con lăn, khối dẫn hướng giữa, trục xích, vòng chặn, chốt trục, v.v. Trên mắt xích có đúc lỗ rãnh bu lông, dầm ngang được cố định bằng bu lông.

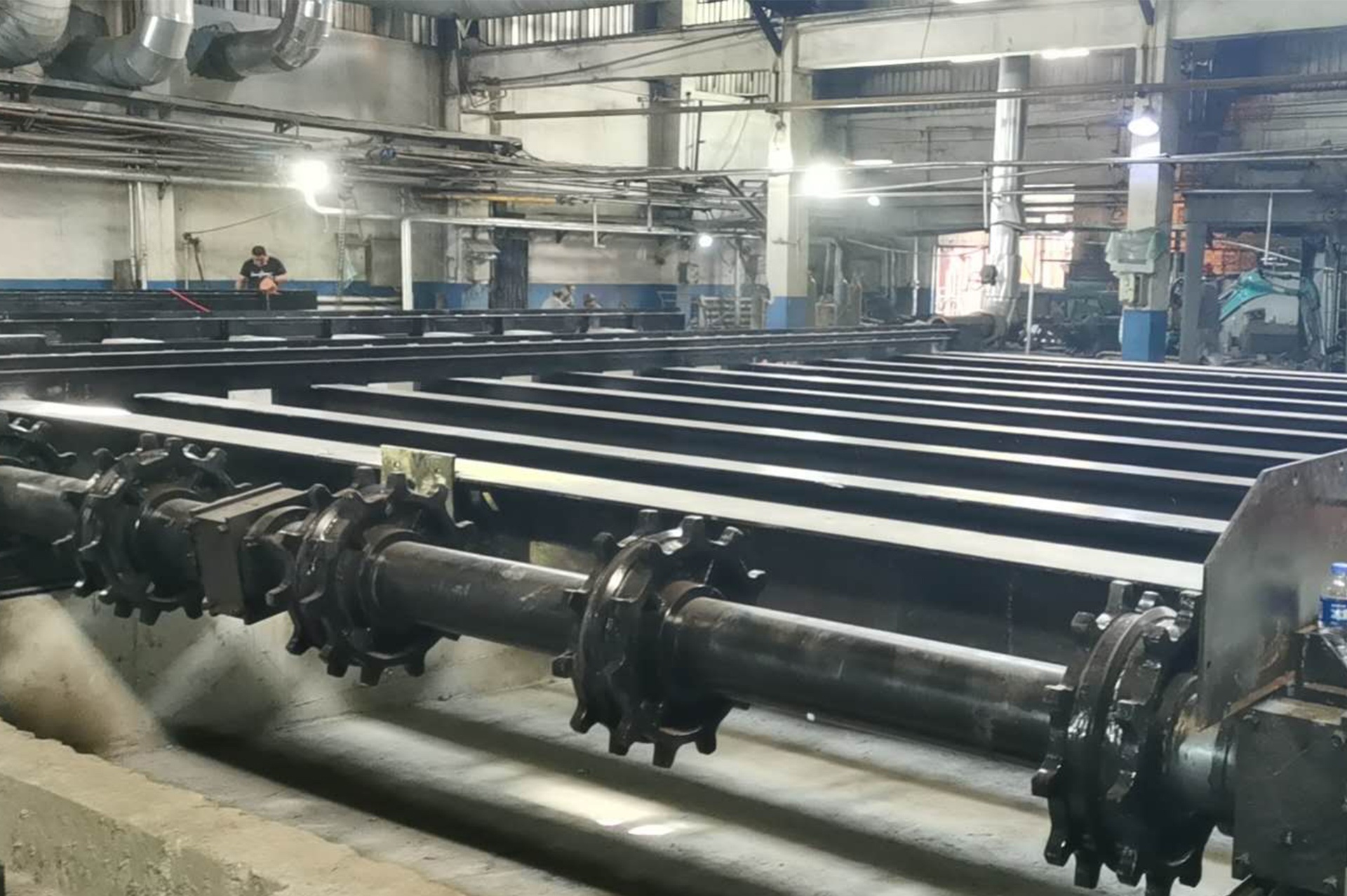

(3) Một đầu của ghi được trục chủ động dẫn động mà không cần trục bị động, đầu kia được lắp thiết bị dẫn hướng; việc chuyển tiếp của xích giữa ray dẫn trên và ray dẫn dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mô men của trục chủ động do hộp giảm tốc của ghi cung cấp thông qua khớp nối.

(4) Làm kín bên là kiểu làm kín bên dạng chuyển dòng vuông góc nằm ngang, phối hợp với làm kín bên của tấm ghi, hai đường làm kín nâng cao tính an toàn và độ tin cậy khi vận hành.

(5) Thiết bị thải xỉ kiểu đẩy kéo; kéo tay nắm của cửa thải xỉ kiểu đẩy kéo để mở cửa thải xỉ là có thể xả tro mịn và than vụn tích tụ trong khoang gió.

(6) Thiết bị cấp than phân lớp được ứng dụng rộng rãi trong cụm phễu than; than vào lò ở trạng thái tơi xốp, phân lớp và cháy hoàn toàn, nâng cao hiệu suất nhiệt của lò hơi.

(7) Ghi có kết cấu gọn, bố trí hợp lý; xích ghi chuyển động trong ray dẫn kín, không chịu nhiệt độ cao, chỉ chịu lực căng chuyển động của ghi; ghi làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy ở nhiệt độ cao trên dầm ngang, không chịu ứng suất khi bị nung nóng, nhờ đó kéo dài tuổi thọ sử dụng của ghi.

(8) Ghi không có trục sau và không có thanh chắn mỏ chim, giảm tỷ lệ sự cố của phần sau ghi trong quá trình vận hành, nâng cao hiệu quả vận hành.

(9) Xích ghi chạy trong trạng thái căng, không vồng lên, không trèo xích; chuyển động của xích là ma sát lăn, yêu cầu mô men vận hành thấp, tiếng ồn thấp.

(10) Ghi có độ kín tổng thể tốt; có thể ngăn ngừa rò gió và lưu thông chéo gió giữa các khoang gió. Lượng gió cấp của từng khoang gió có thể điều chỉnh riêng, thuận tiện và thực dụng.

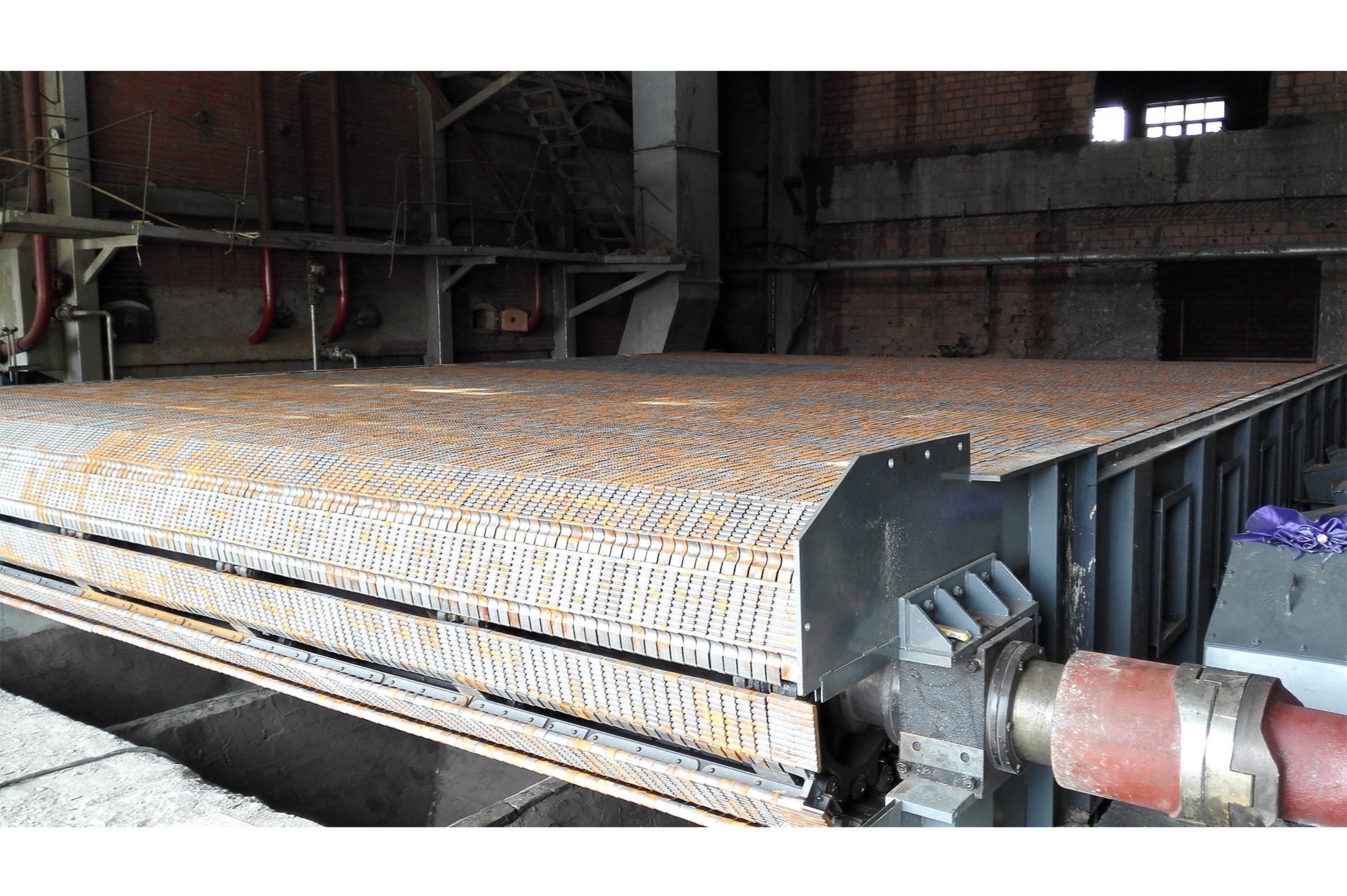

(11) Mặt ghi phẳng, các tấm ghi chồng lên nhau và xếp khít nhau, có thể ngăn ngừa rò than và rơi than; có thể thay tấm ghi thuận tiện mà không cần dừng lò.

Thông số kiểu máy

Đặc điểm vận hành

1. Kết cấu có độ cứng tốt, tấm ghi không chịu nhiệt, dầm ngang và xích cũng không chịu nhiệt, an toàn và bền hơn;

2. Diện tích hữu hiệu của ghi lớn, trở lực nhỏ, lưu lượng gió phân bố đều;

3. Chuyển động của xích là ma sát lăn, yêu cầu mô men vận hành thấp, tiếng ồn ma sát nhỏ;

4. Ghi có độ kín tổng thể tốt, có thể ngăn ngừa rò gió và lưu thông chéo gió giữa các khoang gió, lượng gió cấp của từng khoang gió có thể điều chỉnh riêng, thuận tiện và thực dụng;

5. Mặt ghi phẳng, các khối ghi chồng lên nhau và xếp khít nhau, không dễ rò than và rơi than, và có thể thay tấm ghi thuận tiện mà không cần dừng lò;

6. Diện tích tiết diện thông gió của ghi lớn, thông thường có thể đạt 10%-17%, cháy rất hoàn toàn;

7. Ghi không có trục sau và thanh chắn mỏ chim, làm cho phần sau của ghi khó xảy ra sự cố trong lò.
