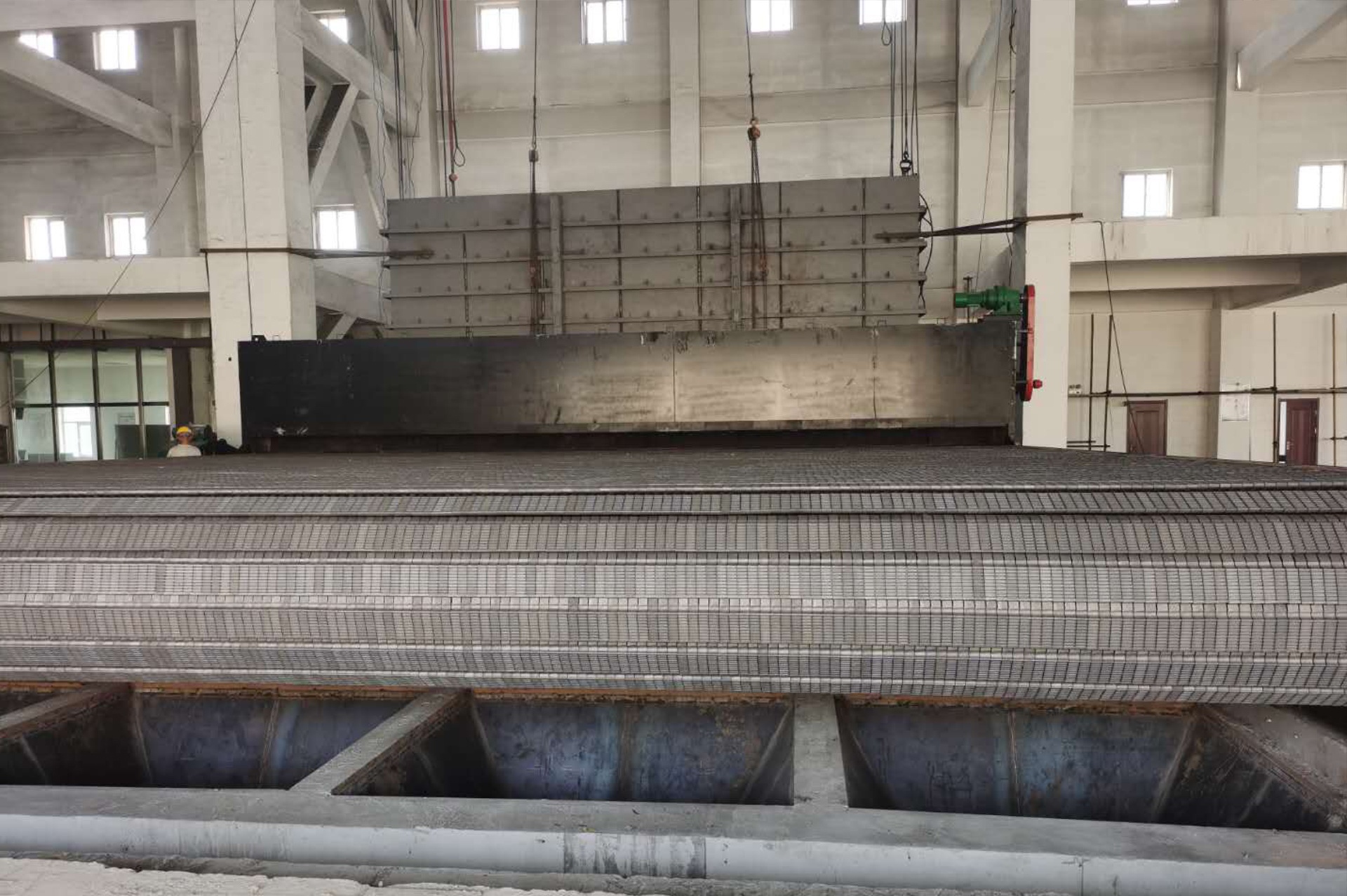

Ghi dầm ngang 65t/h

Giới thiệu sản phẩm

Ghi dầm ngang là loại tấm ghi dầm ngang kiểu mới, trong đó cửa gió nghiêng được ứng dụng trên tấm ghi dầm ngang. Loại tấm ghi này khác với tấm ghi hiện có có hướng gió thổi thẳng đứng lên trên: hướng gió ra của lỗ thông gió trên tấm ghi dầm ngang có cửa gió nghiêng tạo với phương thẳng đứng một góc nhất định. Khi gió của ghi rời khỏi tấm ghi, gió có tốc độ nằm ngang, có lợi cho sự khuếch tán ngang của gió trong lớp than, tăng cường hiệu quả trộn giữa than và không khí, và giảm hiện tượng than rò lọt khỏi ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi dầm ngang là thiết bị đốt lớp cơ giới hóa, kết cấu gọn. Ghi dầm ngang phù hợp với nồi hơi có công suất bốc hơi 20~40 t/h trở lên. Khác biệt chính về kết cấu so với ghi xích là việc sử dụng nhiều dầm cứng. Tấm ghi được lắp trong rãnh tương ứng của dầm, dầm được cố định trên xích dẫn động. Xích dẫn động thường có hai sợi (khi ghi rất rộng có thể lắp nhiều sợi), được dẫn động bởi đĩa xích lắp trên trục trước (trục chủ động). Ghi được sử dụng rộng rãi trong các nồi hơi lớn cũng như các thiết bị chuyên dụng như thiết bị gia nhiệt, sấy khô. Phù hợp để đốt than bitum, than non và than bùn; thiết bị đốt được thiết kế riêng còn có thể đốt các nhiên liệu khác như bã mía, các loại rác thải, v.v.

Yêu cầu sử dụng

Môi chất sử dụng cho ghi này cần đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, trong đó hàm lượng mạt than 05mm không được vượt quá 50%, hàm lượng mạt than 030mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, tốt nhất là 8~12%.

(3) Hàm lượng tro của than phải nhỏ hơn 30% nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350kcal/kg.

(7) Nếu các yêu cầu về môi chất nêu trên xung đột với yêu cầu về môi chất của thiết bị cấp than thì lấy yêu cầu cao nhất.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

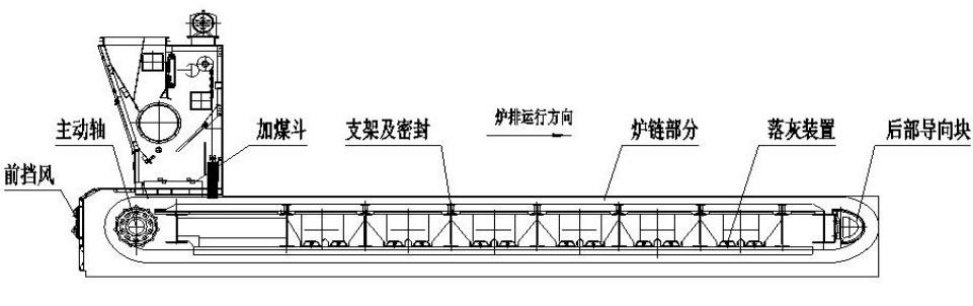

Toàn bộ ghi gồm các bộ phận sau: (1) khung đỡ; (2) xích ghi; (3) thiết bị xả tro; (4) làm kín bên; (5) ống gió vào; (6) khối dẫn hướng sau; (7) thiết bị chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Khung đỡ gồm tấm vách trái, vách phải và các dầm ngang trước, giữa, sau. Giữa các dầm ngang, thiết bị xả tro và vách ngăn khoang gió hình thành một số khoang gió dung tích lớn tương đối kín; nhờ vậy có thể điều chỉnh lượng gió vào của từng khu vực trên mặt ghi, thực hiện cháy hoàn toàn của nhiên liệu.

(2) Xích gồm các mắt xích xuyên qua con lăn, khối dẫn hướng giữa, trục xích, vòng chặn, chốt, v.v. Trên mắt xích có đúc lỗ rãnh bu lông, dầm ngang được cố định bằng bu lông.

(3) Một đầu ghi được trục chủ động dẫn động mà không cần trục bị động, đầu kia lắp bộ dẫn hướng; sự chuyển tiếp của xích giữa ray dẫn hướng trên và ray dẫn hướng dưới do trục chủ động và bộ dẫn hướng thực hiện. Mô-men xoắn trục chủ động do hộp giảm tốc của ghi cung cấp qua khớp nối.

(4) Làm kín bên là kiểu rãnh chảy vuông góc nằm ngang, phối hợp với làm kín bên của tấm ghi, hai đường làm kín nâng cao độ an toàn và độ tin cậy khi vận hành.

(5) Thiết bị xả tro kiểu đẩy kéo; đẩy kéo tay cầm cửa xả tro, mở cửa xả tro là có thể xả tro mịn và mạt than tích tụ trong khoang gió.

(6) Thiết bị cấp than phân lớp được sử dụng rộng rãi trong cụm phễu than; than vào lò được làm tơi và phân lớp, cháy hoàn toàn, nâng cao hiệu suất nhiệt của nồi hơi.

(7) Kết cấu ghi gọn, bố trí hợp lý; xích ghi chuyển động trong ray dẫn hướng kín, không chịu nhiệt độ cao, chỉ chịu lực căng chuyển động của ghi; tấm ghi làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy nhiệt độ cao trên dầm ngang, khi bị nung nóng không chịu ứng suất, nhờ đó kéo dài tuổi thọ sử dụng của ghi.

(8) Ghi không có trục sau và thanh sắt mỏ neo, giảm tỷ lệ sự cố ở phần sau của ghi trong vận hành, nâng cao hiệu quả vận hành.

(9) Xích ghi chạy trong trạng thái căng, không cong vồng, không leo xích; chuyển động của xích là ma sát lăn, yêu cầu mô-men xoắn vận hành thấp, tiếng ồn thấp.

(10) Độ kín tổng thể của ghi tốt; có thể ngăn gió lọt và gió lọt chéo giữa các khoang gió. Lượng gió vào của từng khoang gió có thể điều chỉnh riêng, thuận tiện và thực dụng.

(11) Mặt ghi phẳng, các tấm ghi xếp chồng lên nhau, sắp xếp khít nhau, có thể ngăn than rò lọt và rơi than; có thể thay tấm ghi thuận tiện mà không cần dừng lò.

Thông số chủng loại

Đặc điểm vận hành

1. Độ cứng kết cấu tốt, tấm ghi không chịu nhiệt, dầm ngang và xích cũng không chịu nhiệt, an toàn và bền hơn;

2. Diện tích hiệu dụng của ghi lớn, trở lực nhỏ, phân bố lưu lượng gió đều;

3. Chuyển động của xích là ma sát lăn, yêu cầu mô-men xoắn vận hành thấp, tiếng ồn ma sát nhỏ;

4. Độ kín tổng thể của ghi tốt, có thể ngăn gió lọt và gió lọt chéo giữa các khoang gió, lượng gió vào của từng khoang gió có thể điều chỉnh riêng, thuận tiện và thực dụng;

5. Mặt ghi phẳng, các khối ghi xếp chồng lên nhau, sắp xếp khít nhau, khó rò lọt than và rơi than, và có thể thay tấm ghi thuận tiện mà không cần dừng lò;

6. Tiết diện thông gió của ghi lớn, thông thường đạt 10%-17%, cháy cực kỳ hoàn toàn;

7. Ghi không có trục sau và thanh sắt mỏ neo, khiến phần sau của ghi khó phát sinh sự cố trong lò.
