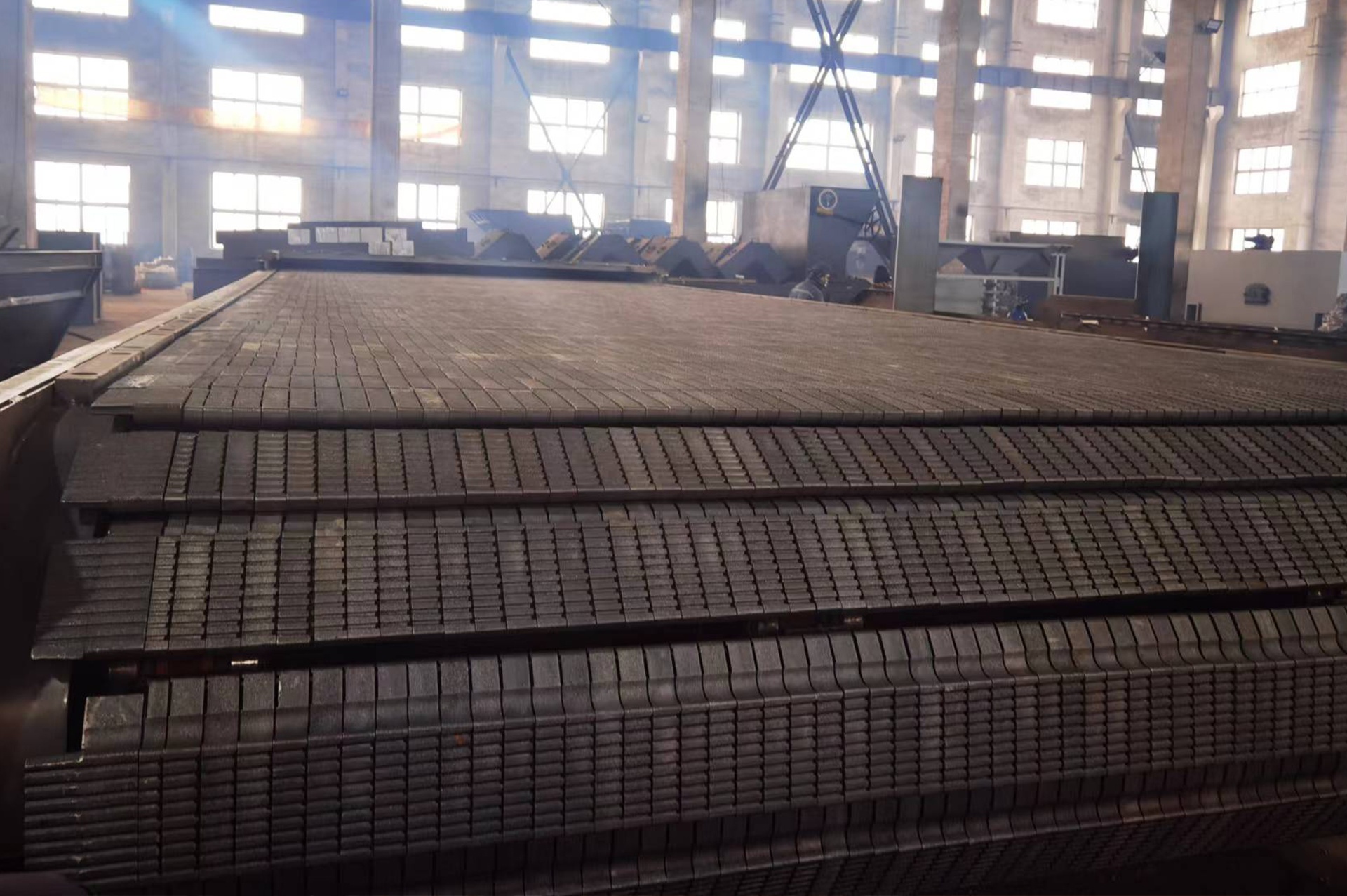

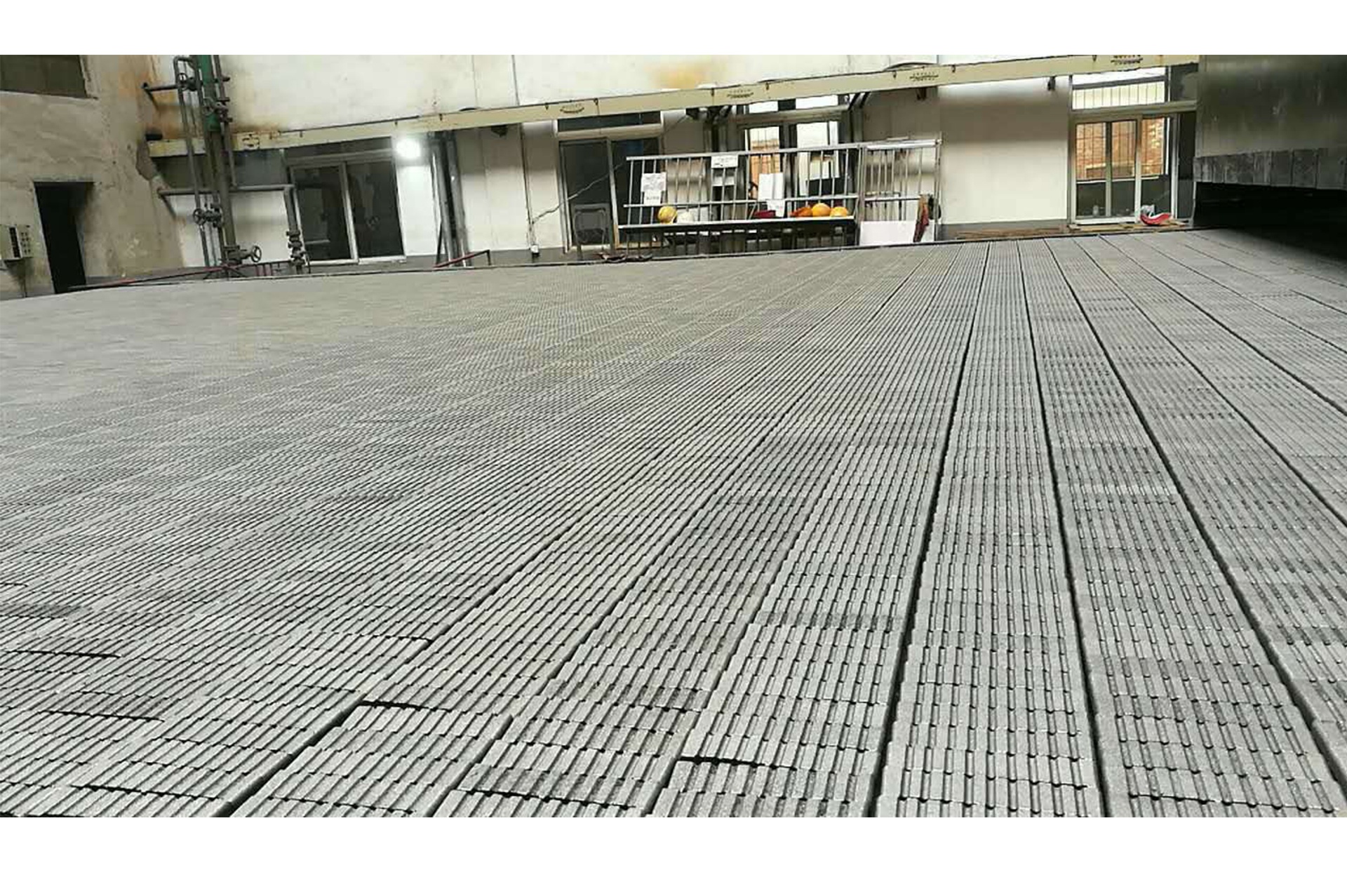

Ghi dầm ngang 100 t/h

Giới thiệu sản phẩm

Ghi lò dạng dầm ngang là một loại thanh ghi lò dầm ngang kiểu mới, sử dụng cửa lưu thông gió đặt nghiêng trên thanh ghi lò dầm ngang. Khác với các thanh ghi lò hiện có có hướng gió ra thẳng đứng lên trên, hướng gió ra của các lỗ thông gió trên thanh ghi lò dầm ngang có cửa gió nghiêng tạo với phương thẳng đứng một góc nhất định. Khi gió của ghi lò rời khỏi thanh ghi lò có vận tốc nằm ngang, thuận lợi cho việc khuếch tán theo phương ngang của gió trong lớp than, tăng cường hiệu quả trộn giữa than và không khí, đồng thời giảm hiện tượng lọt than qua ghi lò.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi lò dạng dầm ngang là thiết bị đốt lớp cơ giới hóa, kết cấu gọn nhẹ. Ghi lò dầm ngang phù hợp với lò hơi có công suất bay hơi từ 20~40 t/h trở lên. Khác biệt chính về kết cấu so với ghi lò dạng xích là sử dụng nhiều dầm ngang cứng. Thanh ghi lò được lắp trong các rãnh tương ứng của dầm ngang, dầm ngang được cố định trên xích truyền động. Xích truyền động thường có hai sợi (khi ghi lò rất rộng có thể lắp nhiều sợi), được dẫn động bởi đĩa xích lắp trên trục trước (trục chủ động). Được sử dụng rộng rãi trong các loại lò hơi lớn cũng như các thiết bị chuyên dụng như gia nhiệt, sấy khô.

Phù hợp để đốt than bitum, than non và than bùn; thiết bị đốt được thiết kế riêng cũng có thể đốt các loại nhiên liệu khác như bã mía, các loại rác.

Yêu cầu sử dụng

Môi trường mà ghi lò này sử dụng cần đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, trong đó hàm lượng mảnh than 05mm không được vượt quá 50%, hàm lượng mảnh than 030mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, tốt nhất là 8~12%.

(3) Hàm lượng tro của than phải nhỏ hơn 30%, nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350kcal/kg.

(7) Nếu các yêu cầu về môi trường nêu trên xung đột với yêu cầu về môi trường của thiết bị cấp than, thì lấy yêu cầu cao nhất.

Nhiệt độ gió sơ cấp mà ghi lò này sử dụng không được vượt quá 200℃.

Kết cấu và đặc tính

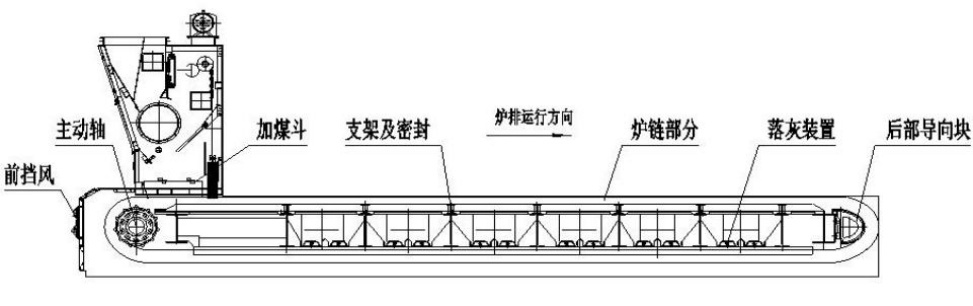

Toàn bộ ghi lò gồm các bộ phận sau: (1) giá đỡ; (2) xích ghi; (3) thiết bị trừ tro; (4) làm kín bên; (5) ống cấp gió; (6) khối dẫn hướng phía sau; (7) thiết bị chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Giá đỡ gồm tấm tường trái, phải và các dầm ngang trước, giữa, sau. Giữa các dầm ngang, thiết bị trừ tro và vách ngăn hộp gió hình thành một số hộp gió có dung tích lớn tương đối kín; như vậy có thể điều chỉnh lượng gió cấp cho từng vùng trên mặt ghi lò, thực hiện quá trình cháy hoàn toàn của nhiên liệu.

(2) Xích gồm các mắt xích lắp qua con lăn, khối dẫn hướng giữa, trục xích, vòng hãm, chốt trục. Trên mắt xích có đúc các rãnh lỗ bulong, dầm ngang được cố định bằng bulong.

(3) Một đầu ghi lò được dẫn động bằng trục chủ động mà không cần trục bị động, đầu kia lắp thiết bị dẫn hướng; sự chuyển tiếp của xích giữa ray dẫn hướng trên và ray dẫn hướng dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mô men của trục chủ động do hộp giảm tốc của ghi lò cung cấp thông qua khớp nối.

(4) Làm kín bên là kiểu làm kín bên dạng rãnh chảy góc vuông nằm ngang, kết hợp với làm kín bên của thanh ghi lò, hai đường làm kín nâng cao tính an toàn và độ tin cậy khi vận hành.

(5) Thiết bị trừ tro kiểu đẩy kéo; đẩy kéo tay cầm cửa trừ tro, mở cửa trừ tro là có thể xả tro mịn và mảnh than tích tụ trong hộp gió.

(6) Thiết bị cấp than phân lớp được ứng dụng rộng rãi trong cụm phễu than; than vào trong lò được phân lớp tơi xốp, cháy hoàn toàn, nâng cao hiệu suất nhiệt của lò hơi.

(7) Ghi lò có kết cấu gọn nhẹ, bố trí hợp lý; xích ghi chuyển động trong ray dẫn hướng kín, không chịu nhiệt độ cao, chỉ chịu lực căng chuyển động của ghi lò; ghi lò làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy nhiệt độ cao trên dầm ngang, không chịu ứng suất khi bị nung nóng, do đó kéo dài tuổi thọ sử dụng của ghi lò.

(8) Ghi lò không có trục sau và không có diều sắt, giảm tỷ lệ hỏng hóc phần sau của ghi lò trong quá trình vận hành, nâng cao hiệu quả vận hành.

(9) Xích ghi vận hành trong trạng thái căng, không vồng lên, không leo xích; chuyển động của xích là ma sát lăn, yêu cầu mô men vận hành thấp, tiếng ồn thấp.

(10) Ghi lò có độ kín tổng thể tốt; có thể ngăn ngừa rò gió và lọt gió giữa các hộp gió. Lượng gió cấp của từng hộp gió có thể điều chỉnh riêng, thuận tiện và thực tế.

(11) Mặt ghi lò phẳng, các thanh ghi lò chồng lên nhau, xếp sít nhau, có thể ngăn ngừa lọt than và rơi than; có thể thay thế thanh ghi lò thuận tiện mà không cần dừng lò.

Thông số kiểu máy

Đặc điểm vận hành

1. Độ cứng kết cấu tốt, thanh ghi lò không chịu nhiệt, dầm ngang và xích cũng không chịu nhiệt, an toàn và bền hơn;

2. Diện tích hiệu dụng của ghi lò lớn, trở lực nhỏ, phân bố lưu lượng gió đều;

3. Chuyển động của xích là ma sát lăn, yêu cầu mô men vận hành thấp, tiếng ồn ma sát nhỏ;

4. Độ kín tổng thể của ghi lò tốt, có thể ngăn ngừa rò gió và lọt gió giữa các hộp gió, lượng gió cấp của từng hộp gió có thể điều chỉnh riêng, thuận tiện và thực tế;

5. Mặt ghi lò phẳng, các khối ghi lò chồng lên nhau, xếp sít nhau, khó lọt than và rơi than, và có thể thay thế thanh ghi lò thuận tiện mà không cần dừng lò;

6. Tiết diện thông gió của ghi lò lớn, thông thường có thể đạt 10%-17%, cháy rất hoàn toàn;

7. Ghi lò không có trục sau và không có diều sắt, khiến phần sau của ghi lò khó xảy ra sự cố trong lò.
