Ghi dầm ngang 160t/h

Giới thiệu sản phẩm

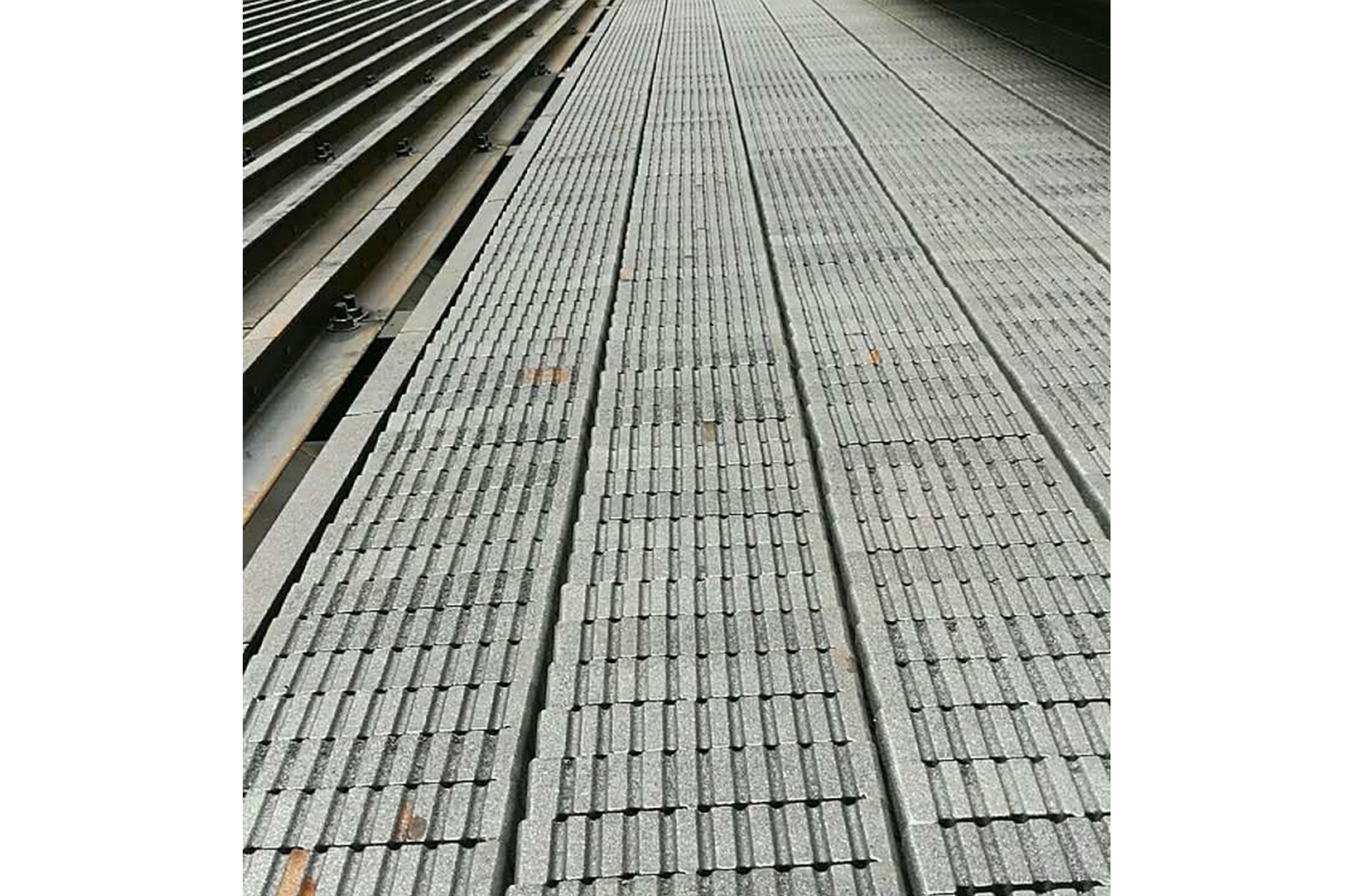

Ghi dầm ngang là một loại tấm ghi dầm ngang kiểu mới áp dụng cửa thoát gió nghiêng trên tấm ghi dầm ngang. Loại tấm ghi này khác với tấm ghi hiện có ở chỗ hướng thoát gió thẳng đứng lên trên: hướng thoát gió của lỗ thông gió trên tấm ghi dầm ngang có cửa thoát gió nghiêng tạo với phương thẳng đứng một góc nhất định. Khi gió thông gió rời khỏi tấm ghi, nó có tốc độ nằm ngang, có lợi cho việc khuếch tán ngang của gió trong lớp than, tăng cường hiệu quả trộn giữa than và không khí, và giảm hiện tượng than lọt qua ghi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi dầm ngang là thiết bị đốt lớp cơ giới hóa, kết cấu gọn gàng. Ghi dầm ngang phù hợp với lò hơi có công suất bốc hơi 20~40t/h trở lên. Khác biệt chính về kết cấu so với ghi băng xích là việc sử dụng nhiều dầm cứng. Tấm ghi được lắp trong rãnh tương ứng của dầm, dầm được cố định trên xích dẫn động. Xích dẫn động thường có hai sợi (khi ghi rất rộng, có thể lắp nhiều sợi), được dẫn động bởi đĩa xích lắp trên trục trước (trục chủ động). Được sử dụng rộng rãi trong các loại lò hơi lớn cũng như các thiết bị chuyên dụng như gia nhiệt, sấy khô. Phù hợp để đốt than mỡ, than non và than bùn; thiết bị đốt được thiết kế riêng còn có thể đốt các nhiên liệu khác như bã mía, các loại rác thải.

Yêu cầu sử dụng

Môi chất sử dụng cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm, trong đó hàm lượng than vụn 05mm không được vượt quá 50%, hàm lượng than vụn 030mm phải nhỏ hơn 25%.

(2) Độ ẩm của than nhỏ hơn 20%, trong đó 8~12% là tốt nhất.

(3) Hàm lượng tro của than phải nhỏ hơn 30%, nhưng không được thấp hơn 10%, hàm lượng chất bốc không được thấp hơn 20%.

(4) Nhiệt độ điểm nóng chảy của tro than phải lớn hơn 1250℃.

(5) Tính kết cốc không nên quá mạnh.

(6) Nhiệt trị thấp của than phải lớn hơn 4350kcal/kg.

(7) Nếu các yêu cầu về môi chất trên xung đột với yêu cầu về môi chất của thiết bị cấp than, thì phải lấy yêu cầu cao nhất.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃.

Kết cấu và đặc tính

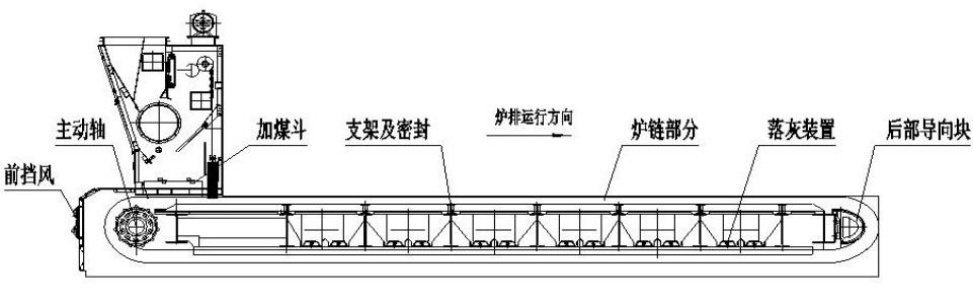

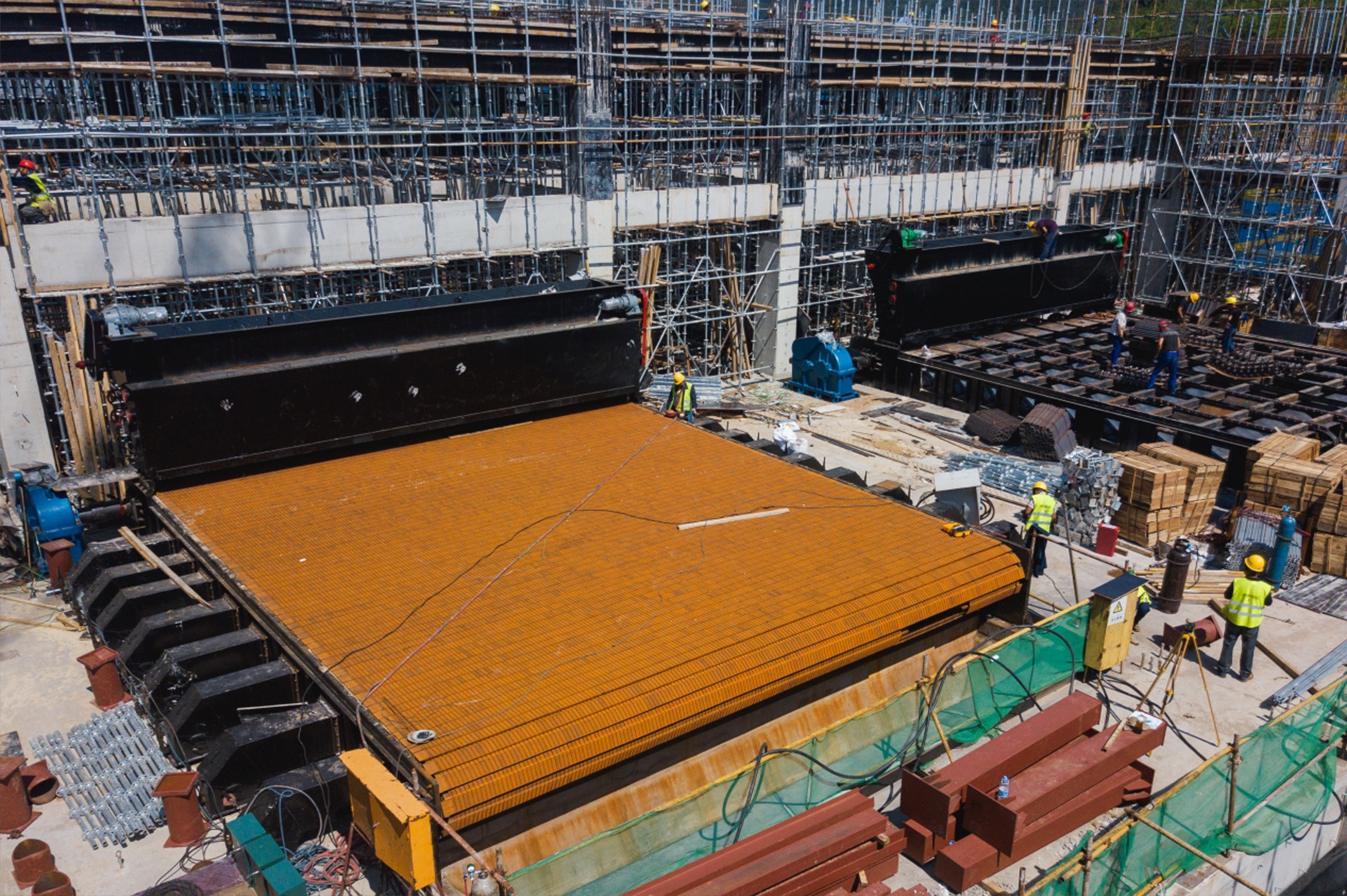

Toàn bộ ghi bao gồm các bộ phận sau: (1) khung đỡ; (2) xích lò; (3) thiết bị thải tro; (4) làm kín bên; (5) ống gió vào; (6) khối dẫn hướng sau; (7) thiết bị chắn gió phía trước; (8) cụm trục; (9) cụm phễu than.

(1) Khung đỡ gồm tấm tường trái, phải và các dầm ngang trước, giữa, sau. Giữa các dầm ngang, thiết bị thải tro và vách ngăn hộp gió hình thành một số hộp gió dung tích lớn tương đối kín; nhờ vậy có thể điều chỉnh lượng gió vào của từng khu vực trên mặt ghi, thực hiện quá trình cháy hoàn toàn của nhiên liệu.

(2) Xích gồm các mắt xích xuyên qua con lăn, khối dẫn hướng giữa, trục xích, vòng chặn, chốt và các chi tiết khác. Trên mắt xích có đúc lỗ rãnh bu lông, dầm ngang được cố định bằng bu lông.

(3) Một đầu của ghi được dẫn động bởi trục chủ động mà không cần trục bị động, đầu kia được lắp thiết bị dẫn hướng; việc chuyển tiếp của xích giữa ray dẫn trên và ray dẫn dưới do trục chủ động và thiết bị dẫn hướng thực hiện. Mô men xoắn của trục chủ động do hộp giảm tốc của ghi cung cấp qua khớp nối.

(4) Làm kín bên là kiểu làm kín bên dạng rãnh chảy góc vuông nằm ngang, kết hợp với làm kín bên của tấm ghi, hai đường làm kín nâng cao tính an toàn và độ tin cậy của vận hành.

(5) Thiết bị thải tro là kiểu đẩy kéo; đẩy kéo tay cầm cửa thải tro, mở cửa thải tro, là có thể thải ra tro mịn và than vụn tích tụ trong hộp gió.

(6) Thiết bị cấp than phân tầng được ứng dụng rộng rãi trong cụm phễu than; than vào trong lò được tơi xốp thành tầng và cháy hoàn toàn, nâng cao hiệu suất nhiệt của lò hơi.

(7) Kết cấu ghi gọn gàng, bố trí hợp lý; xích lò chuyển động trong ray dẫn kín, không chịu nhiệt độ cao, chỉ chịu lực căng chuyển động của ghi; ghi làm bằng vật liệu chịu nhiệt tiếp xúc với lớp than cháy nhiệt độ cao trên dầm ngang, khi bị nung nóng không chịu ứng suất, nhờ đó kéo dài tuổi thọ sử dụng của ghi.

(8) Ghi không có trục sau và không có eagle iron, giảm tỷ lệ sự cố của phần sau ghi trong quá trình vận hành, nâng cao hiệu quả vận hành.

(9) Xích lò chạy trong trạng thái căng, không bị vồng, không bò xích; chuyển động của xích là ma sát lăn, yêu cầu mô men vận hành thấp, tiếng ồn thấp.

(10) Ghi có tính kín tổng thể tốt; có thể ngăn gió lọt và gió chuyển giữa các hộp gió. Lượng gió vào của từng hộp gió có thể điều chỉnh riêng, thuận tiện và thực dụng.

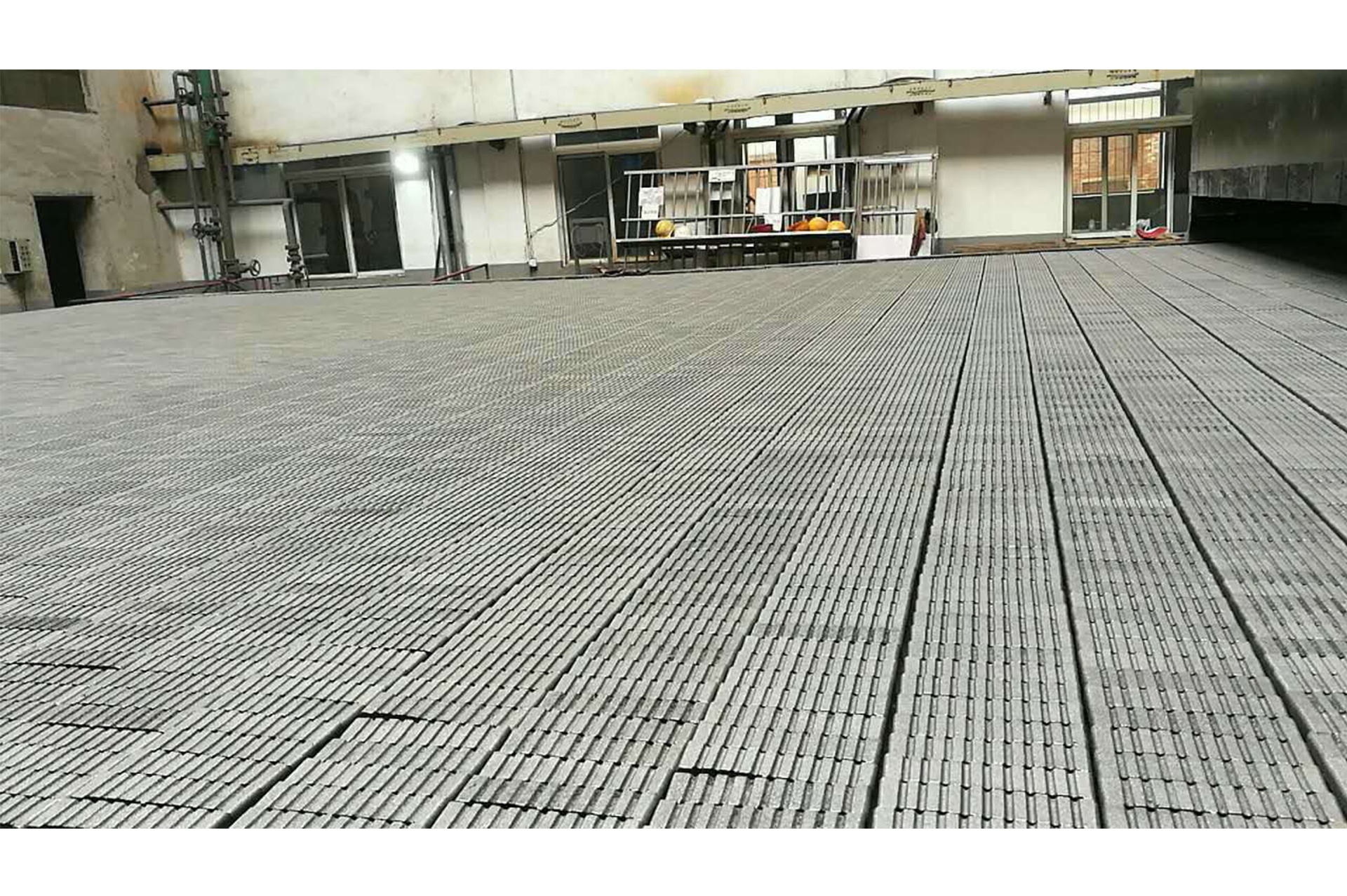

(11) Mặt ghi phẳng, các tấm ghi chồng lên nhau và xếp khít, có thể ngăn than lọt và than rơi; có thể thay tấm ghi thuận tiện mà không cần dừng lò.

Thông số kiểu máy

Đặc điểm vận hành

1. Kết cấu có độ cứng tốt, tấm ghi không chịu nhiệt, dầm ngang và xích cũng không chịu nhiệt, an toàn và bền hơn;

2. Diện tích hiệu dụng của ghi lớn, trở lực nhỏ, phân bố lưu lượng gió đều;

3. Chuyển động của xích là ma sát lăn, yêu cầu mô men vận hành thấp, tiếng ồn ma sát nhỏ;

4. Ghi có tính kín tổng thể tốt, có thể ngăn gió lọt và gió chuyển giữa các hộp gió, lượng gió vào của từng hộp gió có thể điều chỉnh riêng, thuận tiện và thực dụng;

5. Mặt ghi phẳng, các khối ghi chồng lên nhau và xếp khít, khó lọt than và rơi than, và có thể thay tấm ghi thuận tiện mà không cần dừng lò;

6. Tiết diện thông gió của ghi lớn, thông thường có thể đạt 10%-17%, cháy rất hoàn toàn;

7. Ghi không có trục sau và không có eagle iron, khiến phần sau của ghi khó xảy ra sự cố trong lò.
