Lò đốt rác kiểu ghi 50 t/h

Sơ đồ quy trình công nghệ

Thiết bị chính

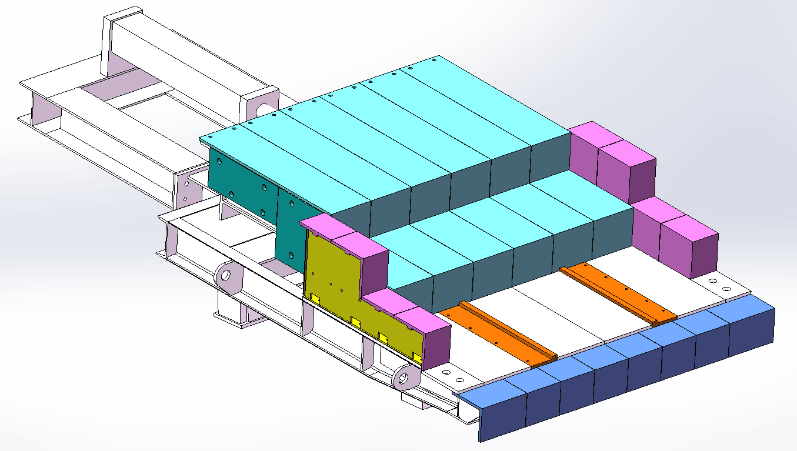

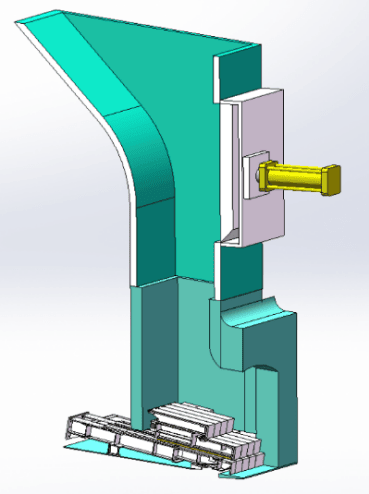

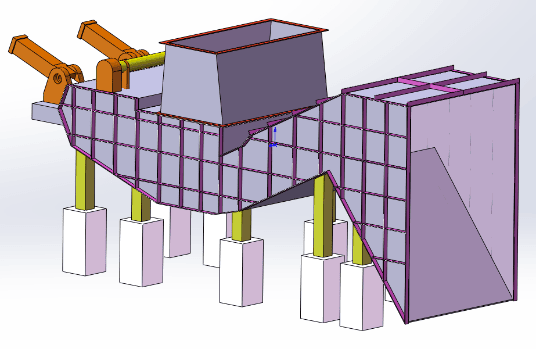

Phễu và bộ cấp liệu

Hệ thống cấp liệu gồm phễu và bộ cấp liệu. Bên trong phễu có bố trí cửa chắn; cửa chắn vừa đảm bảo kín khít vừa kiêm chức năng phá cầu. Khi rác bám cụm và tạo cầu bịt kín phễu, chuyển động của cửa chắn sẽ phá vỡ cầu đó. Bộ cấp liệu và cửa chắn được dẫn động bằng xi lanh thủy lực, thông qua chuyển động đẩy kéo qua lại theo chu kỳ để đưa một lượng rác nhất định vào lò đốt; bộ cấp liệu có thể điều chỉnh tốc độ cấp liệu theo tải của lò đốt.

| | | |

|—|—|—|

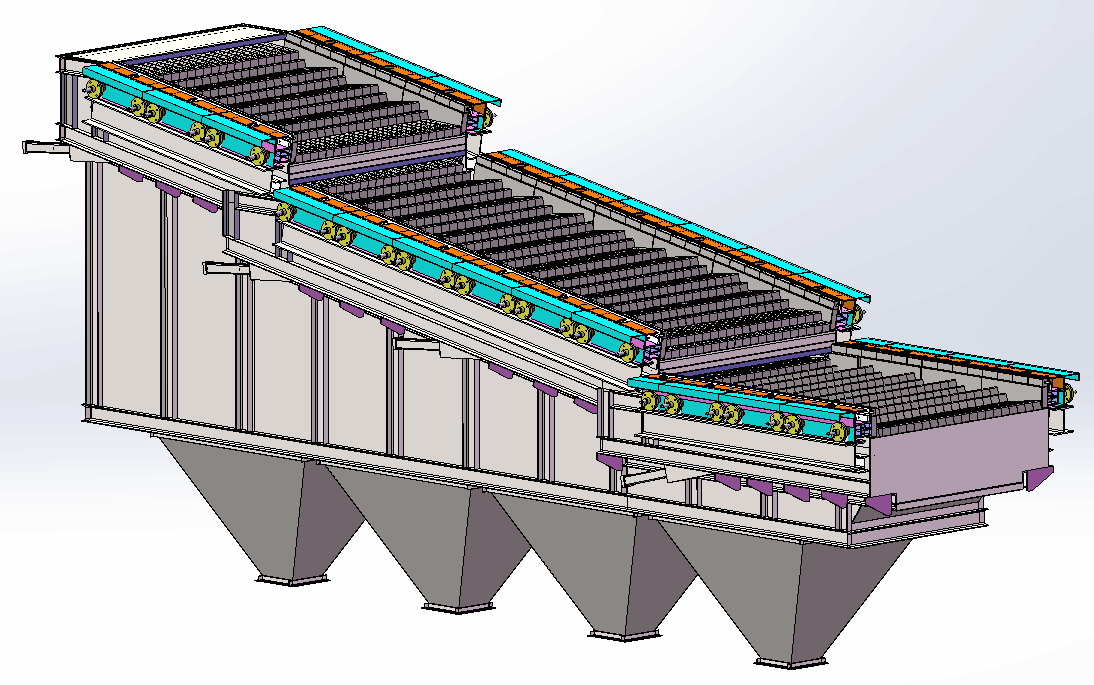

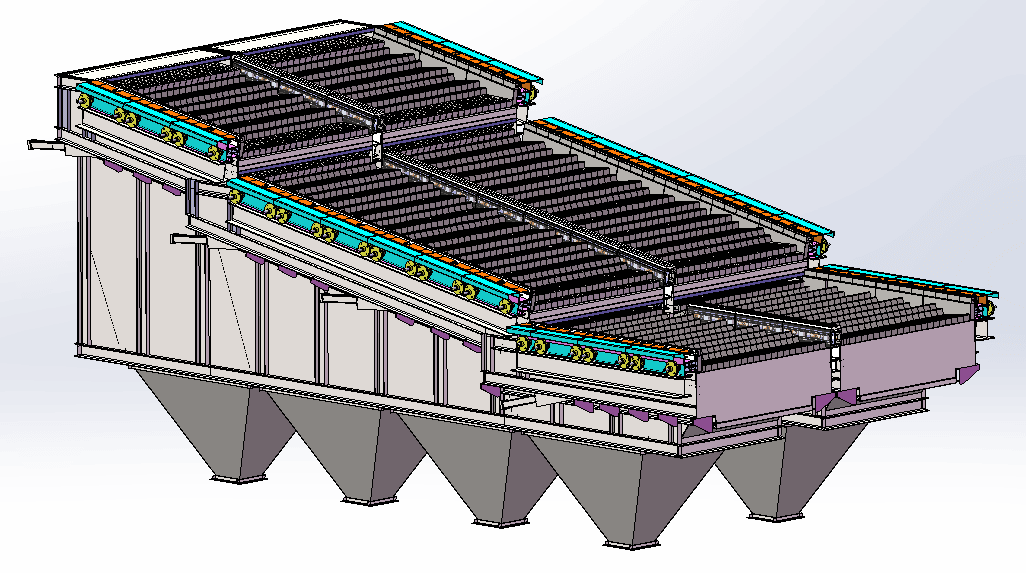

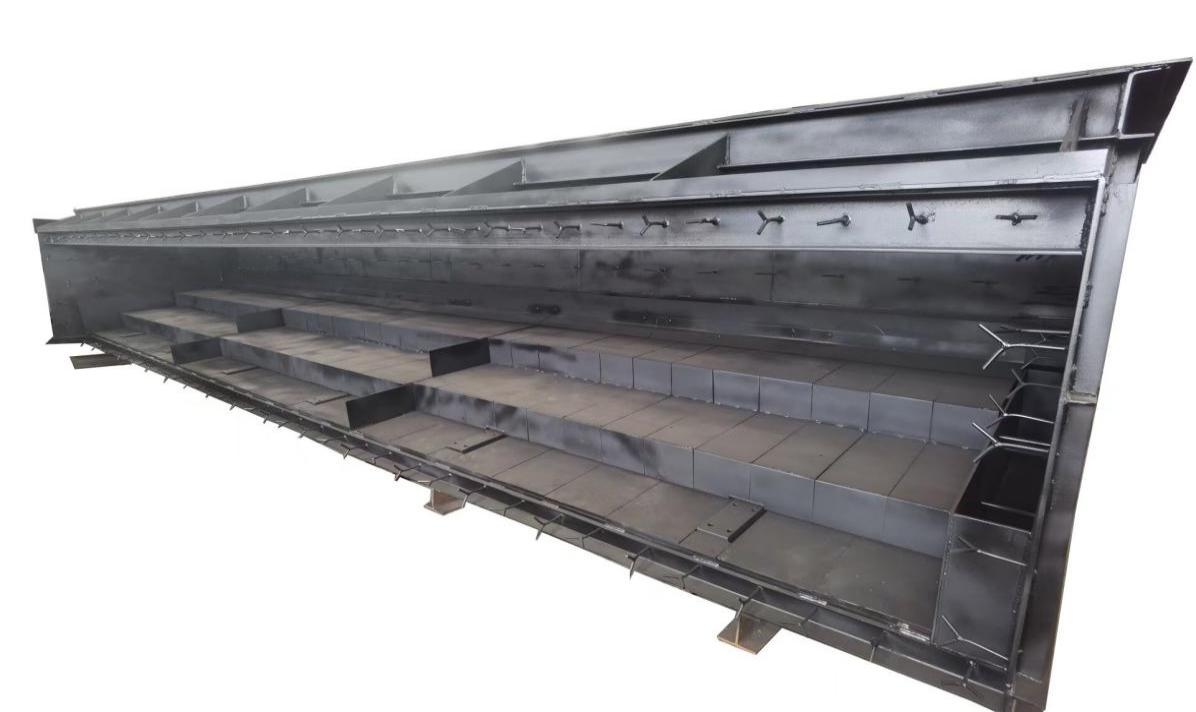

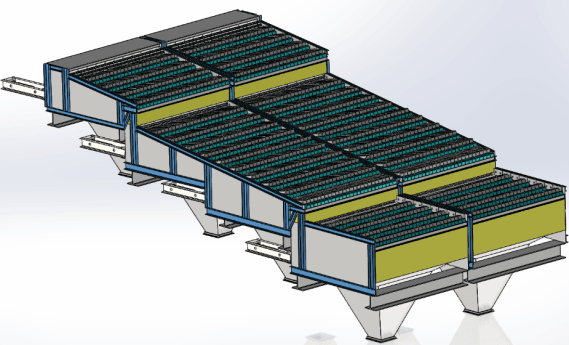

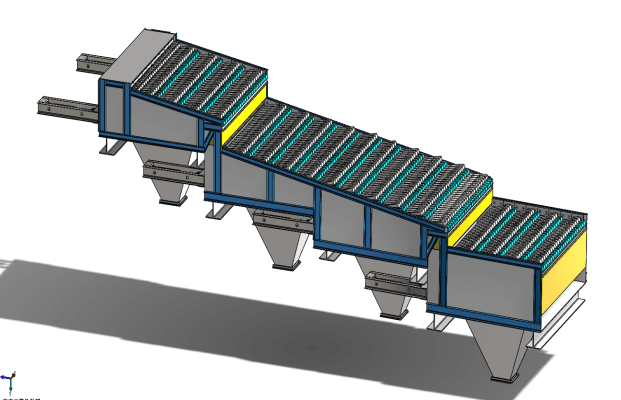

Ghi đốt rác là loại ghi khứ hồi kiểu bậc thang nghiêng đẩy thuận, chia làm ba giai đoạn sấy, cháy và cháy kiệt. Giữa mỗi đoạn ghi có chênh lệch độ cao; rác rơi xuống bị làm tơi ra, vừa đẩy rác di chuyển vừa tránh tình trạng rác bám cụm dẫn đến cháy không hoàn toàn. Ghi được dẫn động bằng xi lanh thủy lực; ba đoạn ghi có thể điều khiển độc lập, điều chỉnh chu kỳ chuyển động của từng đoạn ghi theo trạng thái cháy trong lò. Ghi được đúc bằng thép gang chịu nhiệt, có khả năng chống mài mòn, chịu nhiệt độ cao và chống ăn mòn tốt.

| | | | | |

|—|—|—|—|—|

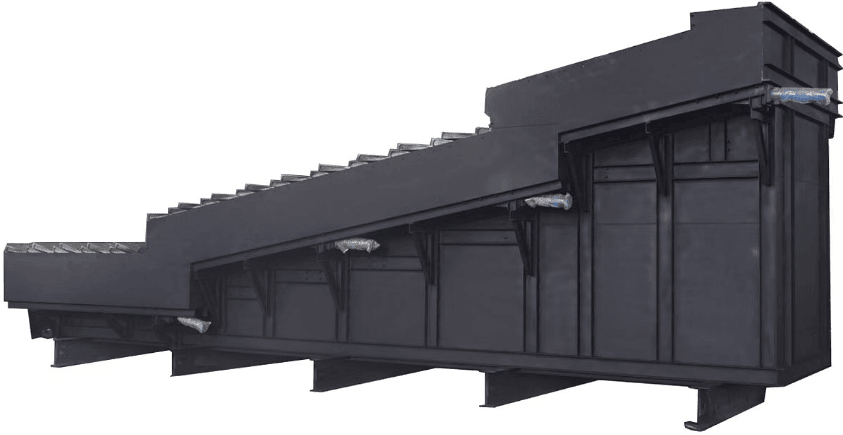

Ghi

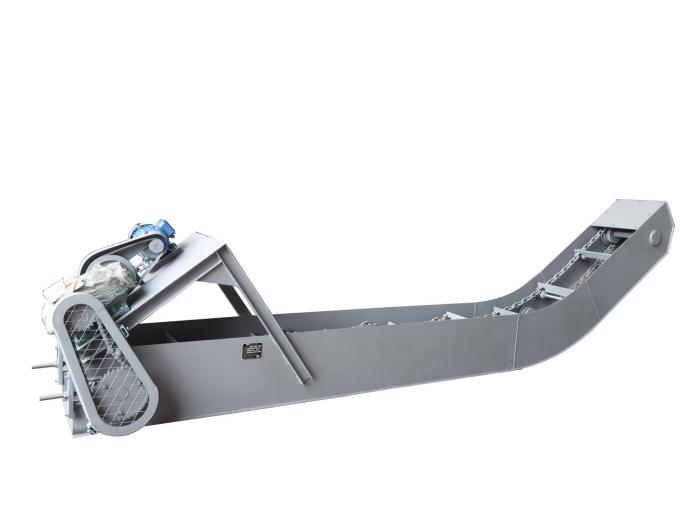

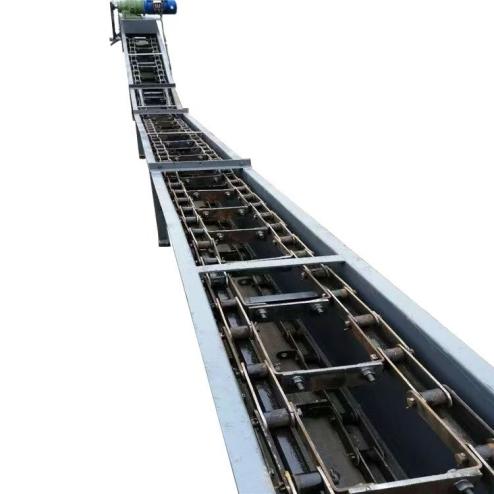

Máy vận chuyển tro, máy khử xỉ

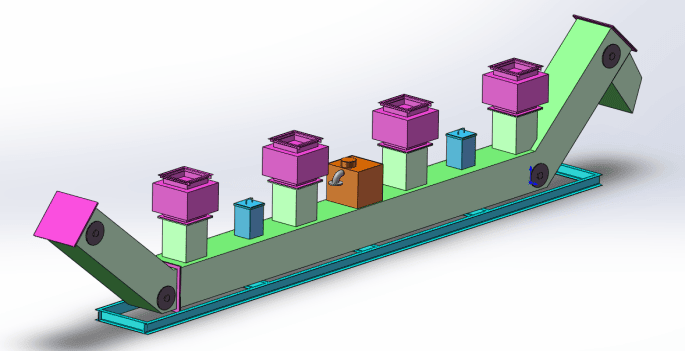

Hệ thống tro xỉ gồm phễu tro dưới ghi (kiêm khoang gió), máy vận chuyển tro ngang và máy khử xỉ. Sau khi rác cháy hoàn toàn, một lượng nhỏ tro mịn rơi qua khe hở của ghi xuống phễu tro rồi được gom vào máy vận chuyển tro ngang. Tro xỉ chính do rác cháy tạo ra được đẩy vào phễu xỉ qua đoạn ghi cháy kiệt, sau đó cùng với tro mịn đi vào máy khử xỉ kiểu ướt. Toàn bộ tro xỉ được máy khử xỉ đưa vào hố xỉ.

| | | | |

|—|—|—|—|

Máy vận chuyển tro, máy khử xỉ

Đặc điểm công nghệ

Kết cấu đơn giản, dễ vận hành, thuận tiện bảo trì;

Ghi chịu nhiệt độ cao, chống ăn mòn, chống mài mòn, tỷ lệ thay thế thấp;

Phân phối gió trên ghi đồng đều, rác cháy đồng đều;

Rác cháy triệt để, tỷ lệ giảm khối lượng do nhiệt ≤ 5%;

Thiết bị dạng mô-đun, thuận tiện lắp đặt, thời gian xây dựng ngắn;

Toàn bộ thiết bị được tự động hóa.
