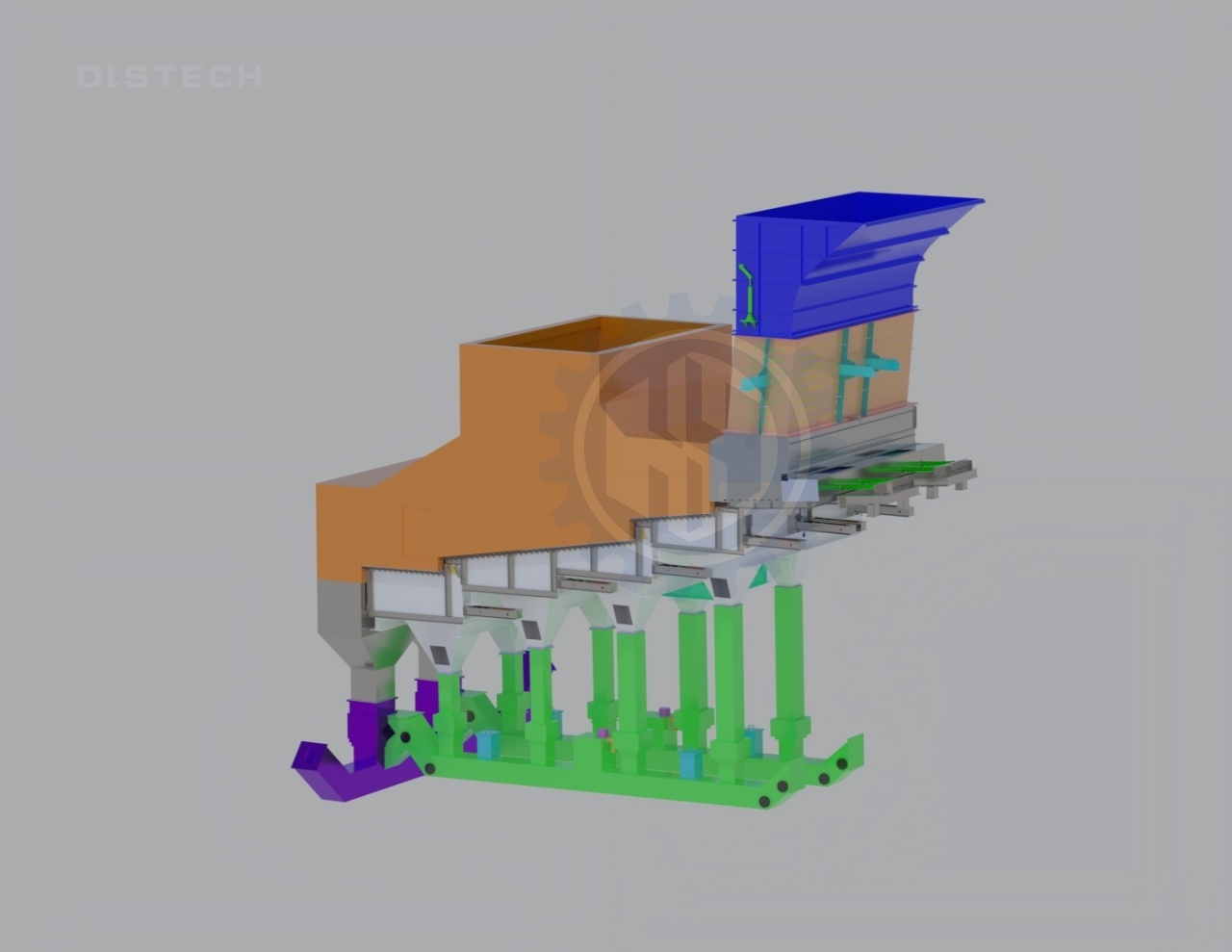

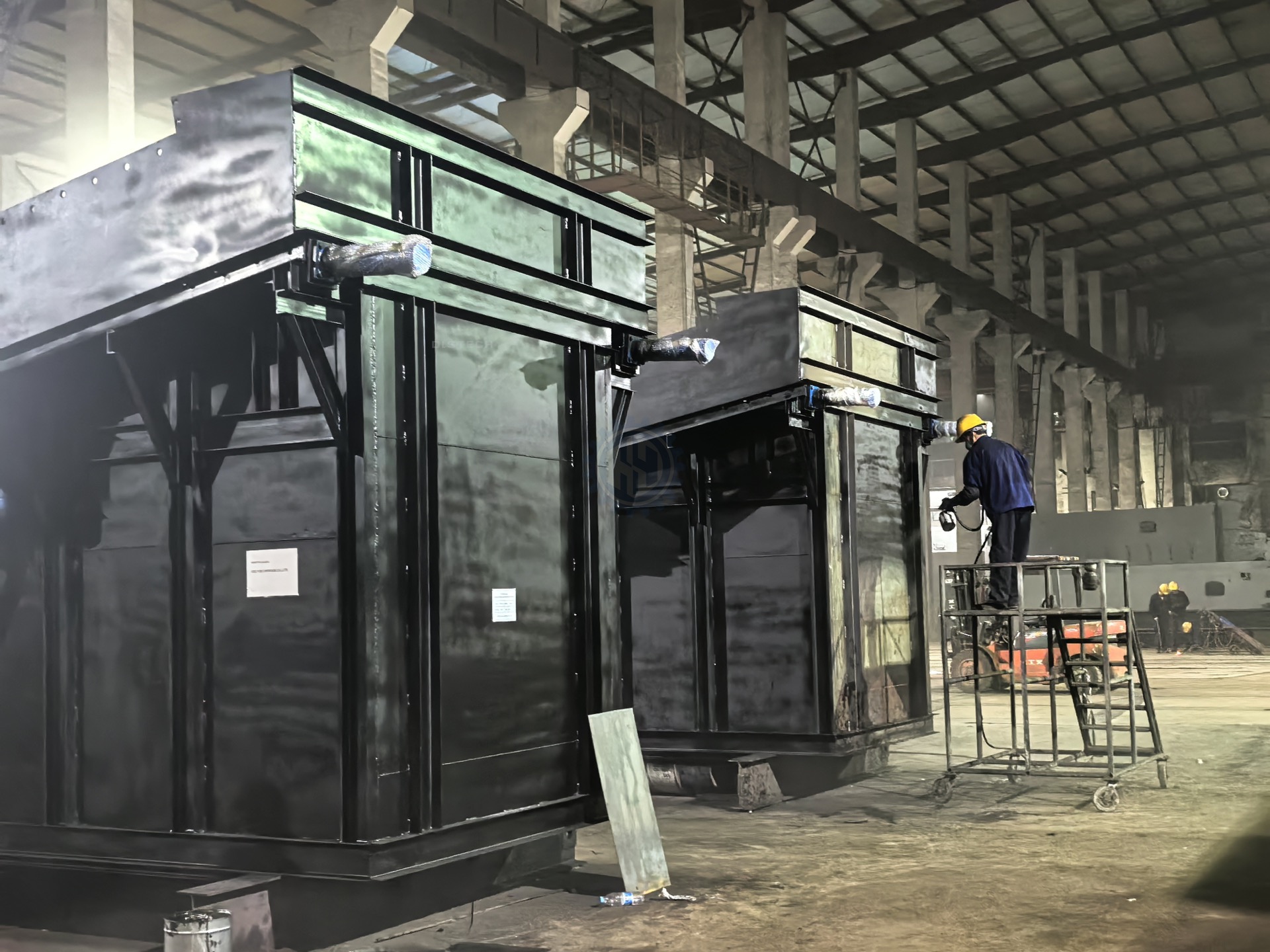

Hệ thống đốt rác hoàn chỉnh 50 tấn/ngày – 150 tấn/ngày

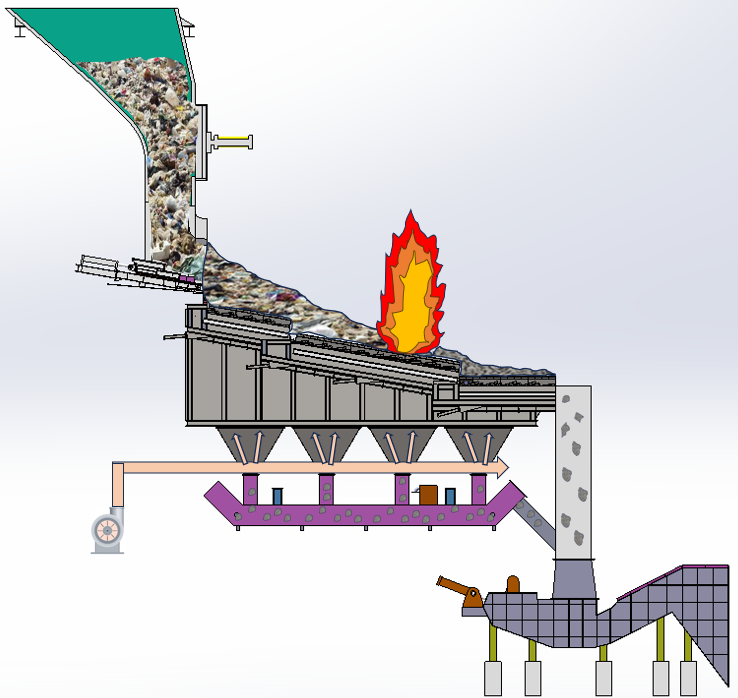

Hệ thống đốt gồm máy cấp liệu, ghi lò, phễu tro, máy vận chuyển tro và máy thải xỉ, phù hợp với các dự án đốt rác sinh hoạt có công suất xử lý 30~600 tấn/ngày.

Thiết bị chính

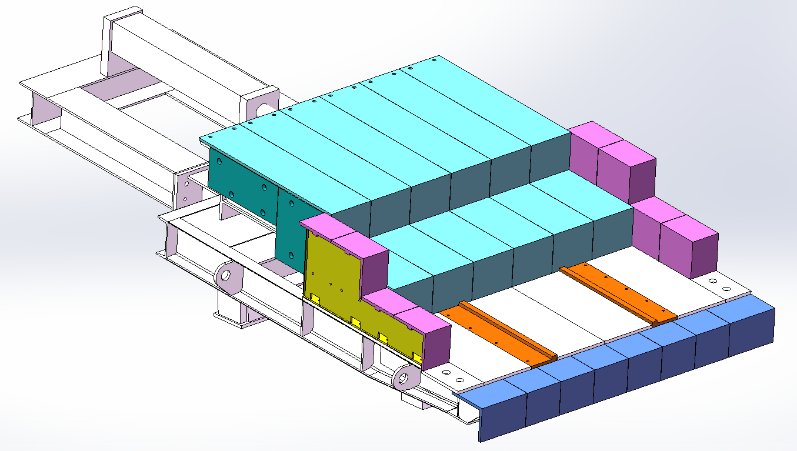

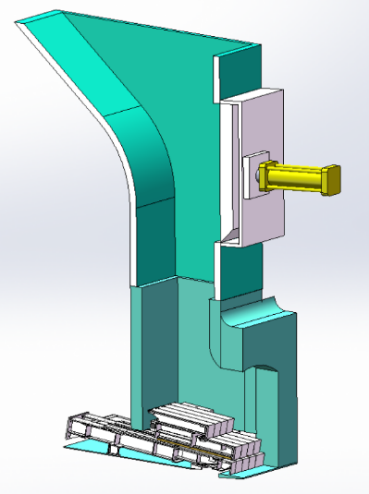

Phễu và máy cấp liệu

Hệ thống cấp liệu gồm phễu và máy cấp liệu, bên trong phễu có cửa chặn; cửa chặn vừa bảo đảm độ kín vừa đảm nhận chức năng phá cầu, khi rác đóng thành cầu gây tắc trong phễu thì nhờ chuyển động của cửa chặn để phá cầu. Máy cấp liệu và cửa chặn được dẫn động bằng xy-lanh dầu, thông qua chuyển động đẩy - kéo tịnh tiến có chu kỳ để đẩy một lượng rác nhất định vào lò đốt, máy cấp liệu có thể điều chỉnh tốc độ cấp liệu theo phụ tải của lò đốt.

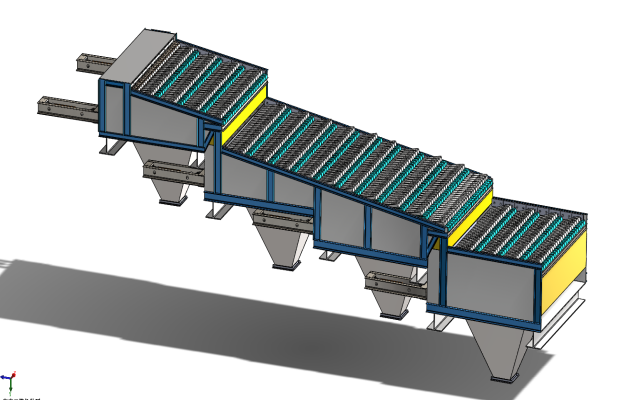

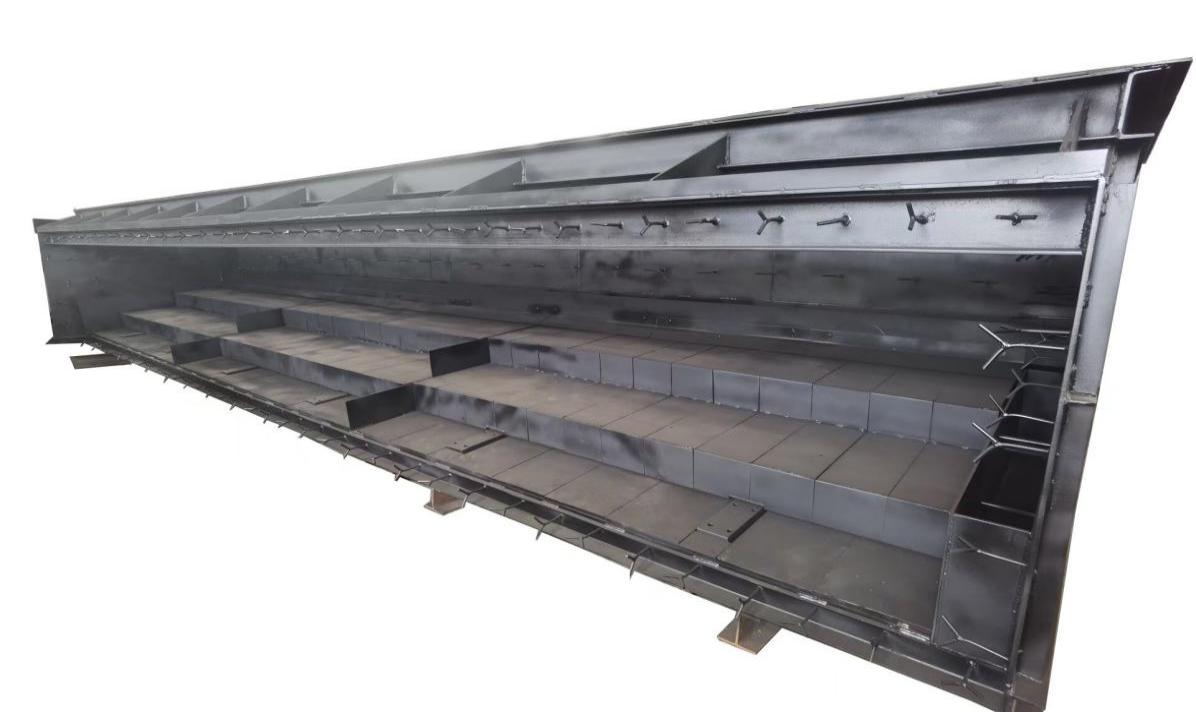

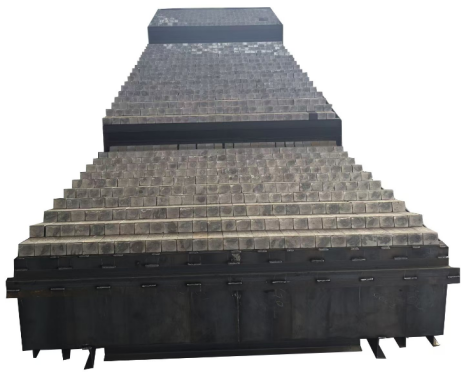

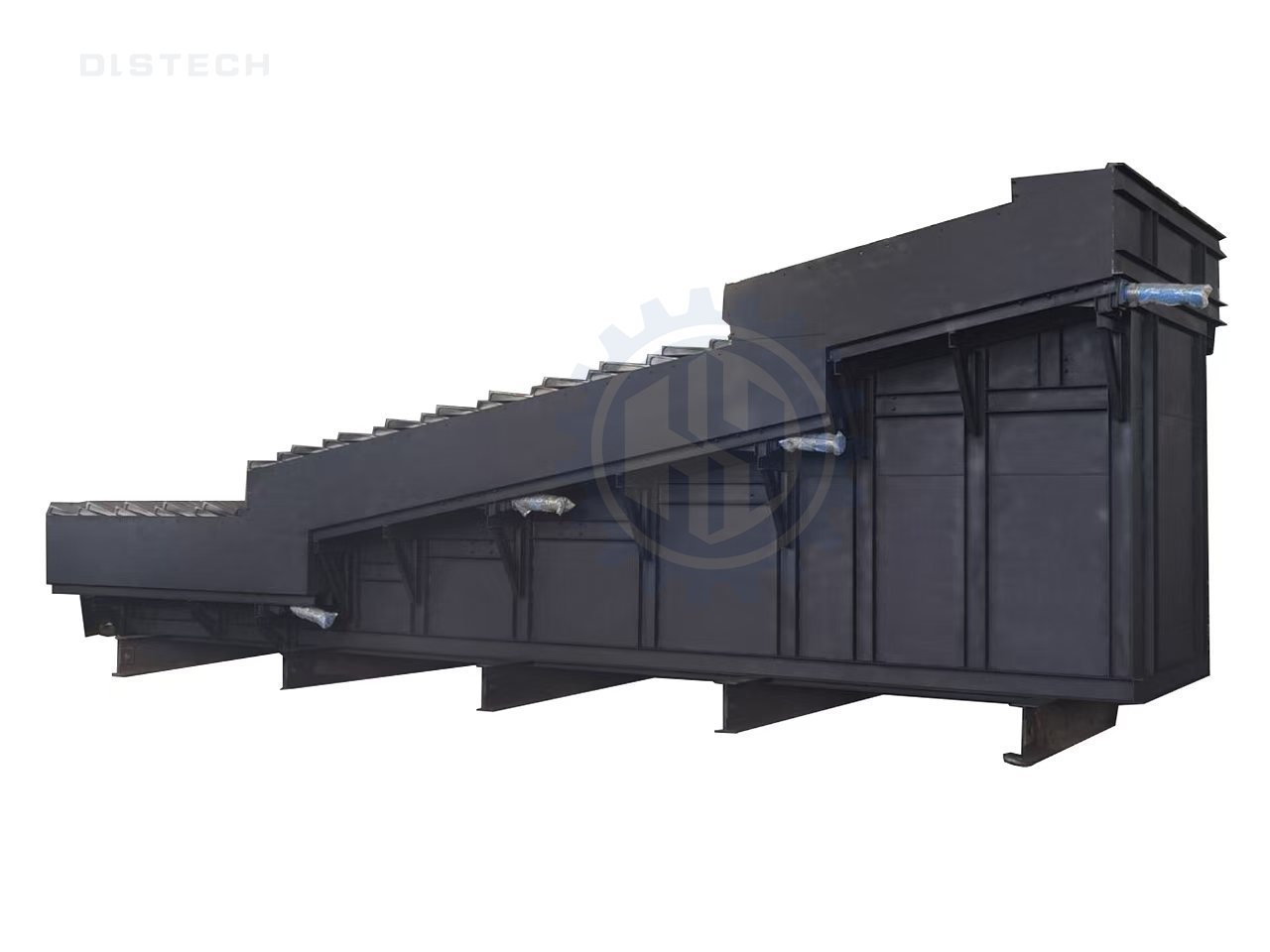

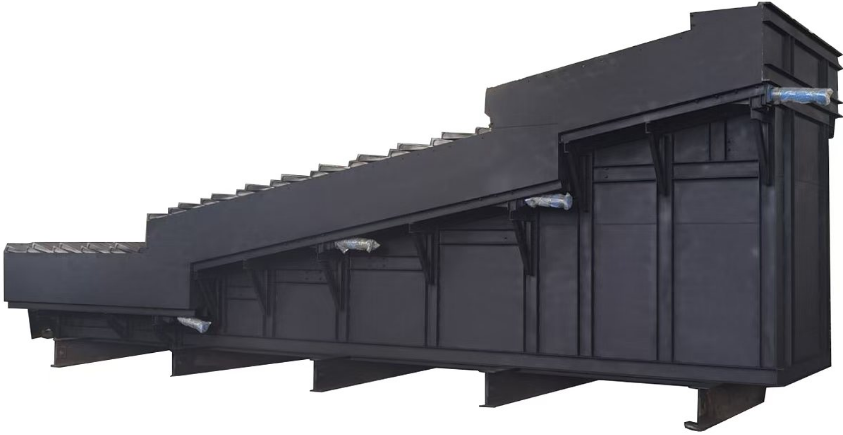

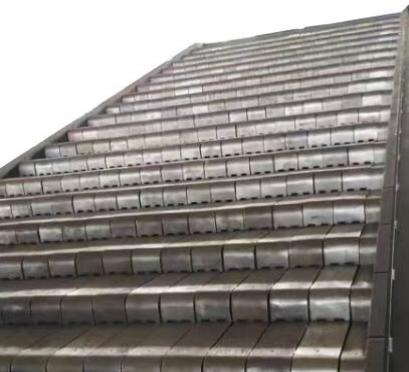

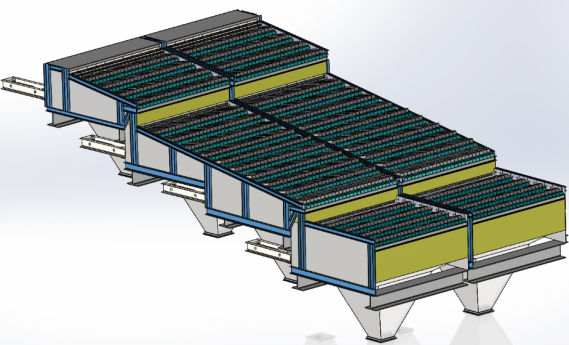

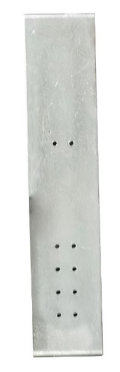

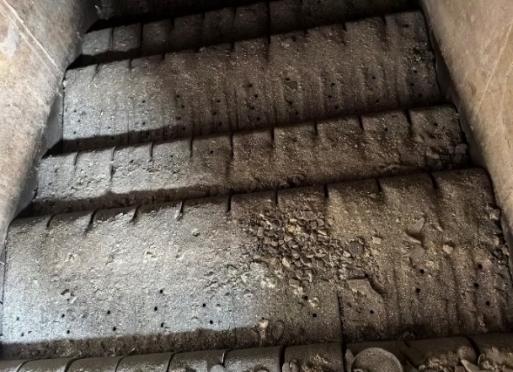

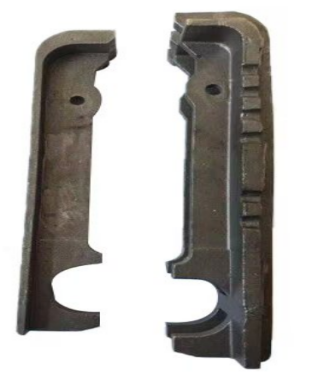

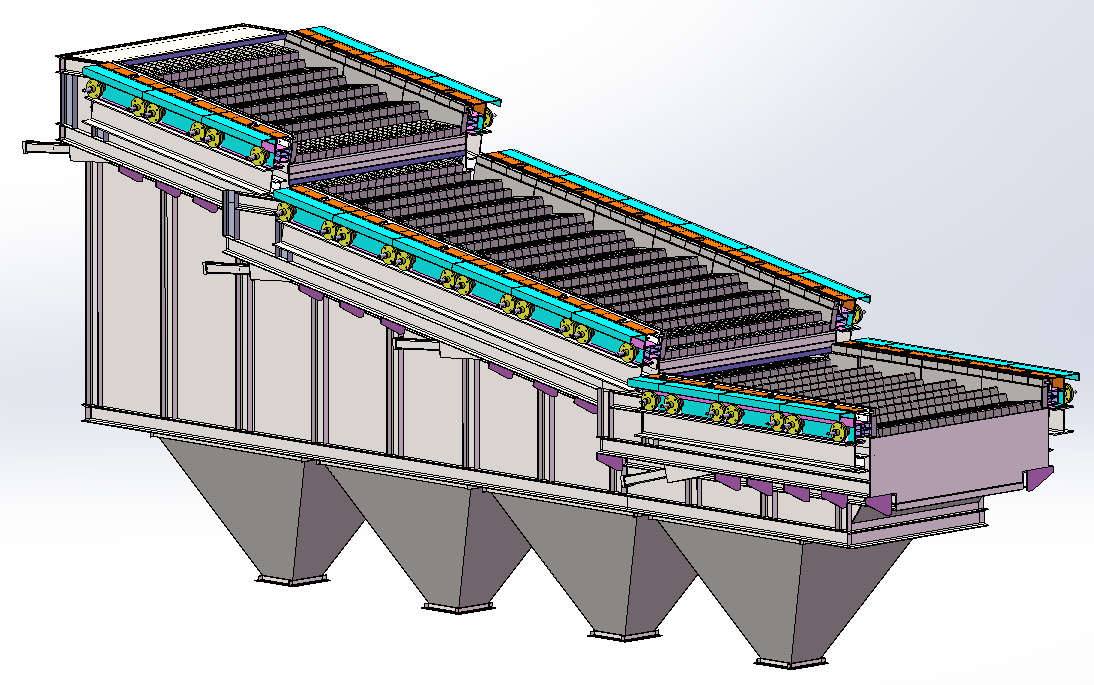

Ghi lò bậc thang

Ghi lò đốt rác sinh hoạt đô thị (MSW) là ghi lò tịnh tiến kiểu bậc thang nghiêng, đẩy xuống, ghi lò được chia thành ba giai đoạn sấy, cháy và cháy kiệt, giữa các đoạn ghi có chênh lệch độ cao để rác được tơi xốp khi rơi xuống và được đẩy dịch về phía trước, đồng thời ngăn rác tập trung lại gây cháy không triệt để. Ghi lò bậc thang được dẫn động bằng xy-lanh thủy lực, ba đoạn ghi có thể điều khiển độc lập, có thể điều chỉnh chu kỳ chuyển động của ghi lò theo trạng thái cháy trong lò. Ghi lò được chế tạo bằng thép đúc chịu nhiệt, có khả năng chống mài mòn, chịu nhiệt độ cao và chống ăn mòn tốt.

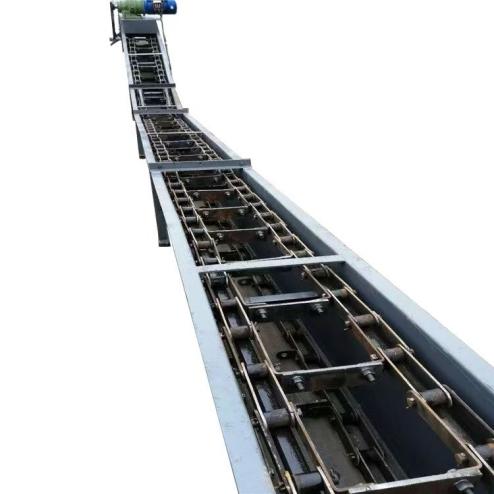

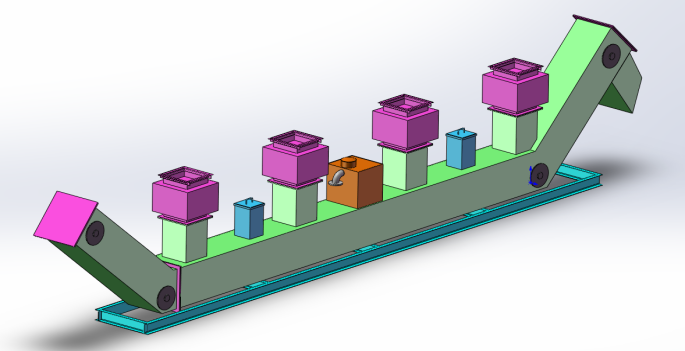

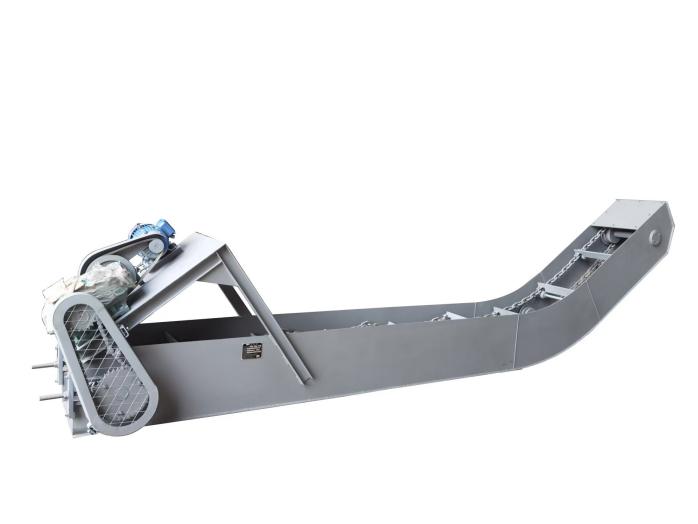

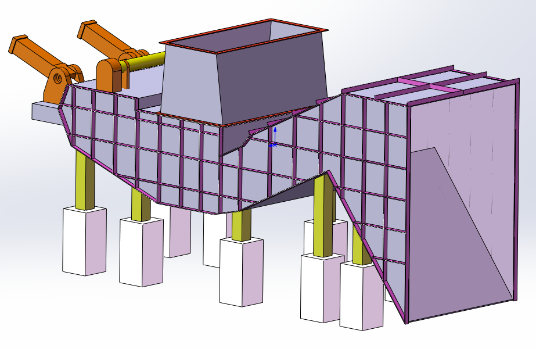

Máy vận chuyển tro, máy thải xỉ

Hệ thống thải tro gồm phễu tro dưới lò (kiêm buồng gió), máy vận chuyển tro ngang và máy thải xỉ. Một lượng nhỏ tro mịn sinh ra sau khi rác cháy hoàn toàn rơi qua khe ghi lò vào phễu tro, sau đó được gom vào máy vận chuyển tro ngang. Phần xỉ chính sinh ra khi rác cháy được đẩy qua ghi lò của đoạn cháy vào phễu xỉ, sau đó cùng với tro mịn đi vào máy thải xỉ ướt. Toàn bộ tro xỉ được máy thải xỉ đưa vào hố xỉ.

Đặc điểm công nghệ

• Kết cấu đơn giản, vận hành và bảo dưỡng thuận tiện;
• Ghi lò chịu nhiệt độ cao, chống ăn mòn, chống mài mòn, tỷ lệ phải thay thế thấp;
• Ghi lò phân phối gió đều, rác cháy đều;
• Rác cháy triệt để, tỷ lệ tổn thất do cháy ≤5%;
• Thiết bị được mô-đun hóa, lắp đặt thuận tiện, thời gian xây dựng ngắn;
• Thiết bị tự động hóa hoàn toàn.

Phạm vi dịch vụ

Thiết bị đốt rác tin cậy

Phương án công nghệ đốt rác trọn bộ

Phương án ứng dụng

50t/d

Quy trình công nghệ：①Rác vào lò → đốt → làm nguội → xử lý khí thải → thải đạt tiêu chuẩn ②Rác vào lò → đốt → lò thu hồi nhiệt → xử lý khí thải → thải đạt tiêu chuẩn

Thông số cơ bản：Lượng xử lý mỗi ngày: 50t Lượng hơi bão hòa: 3~5t/h

Phạm vi áp dụng：Dự án có lượng xử lý 50t mỗi ngày phù hợp với việc xử lý vô hại và giảm khối lượng rác sinh hoạt ở các khu vực nhỏ như thị trấn, huyện. Tùy theo tình hình dự án, khí thải nhiệt độ cao có thể được làm nguội và làm sạch trực tiếp rồi thải ra, hoặc có thể bố trí lò hơi bão hòa 3~5t/h để sản xuất và bán hơi. Không phù hợp để phát điện. Quy mô dự án nhỏ, trong điều kiện đáp ứng cùng một tiêu chuẩn môi trường, mức đầu tư trên mỗi tấn rác quá cao, dự án không có điểm lợi nhuận, không khả thi về kinh tế. Phù hợp với các dự án trình diễn phi lợi nhuận hoặc các trường hợp có người dùng hơi ổn định, nhằm tăng thêm một phần giá trị sản lượng. Trong phương án này, lò đốt và lò thu hồi nhiệt được bố trí tách rời theo phương ngang, nối với nhau bằng đường khói nhiệt độ cao. So với các dự án đốt rác quy mô lớn truyền thống, chiều cao tổng thể của thiết bị trong phương án này giảm rõ rệt, chiều cao tổng của thiết bị dưới 20m.

100~200t/d

Quy trình công nghệ：Rác vào lò → đốt → lò thu hồi nhiệt → xử lý khí thải → thải đạt tiêu chuẩn

Thông số cơ bản：Lượng xử lý mỗi ngày: 100200t Lượng hơi bão hòa: 820t/h

Phạm vi áp dụng：Dự án có lượng xử lý 100t mỗi ngày phù hợp với việc xử lý vô hại, tài nguyên hóa và giảm khối lượng rác sinh hoạt ở các khu vực nhỏ như thị trấn, huyện, đồng thời thu hồi và sử dụng nhiệt thừa, được trang bị lò hơi bão hòa 8~10t/h. Quy mô khá nhỏ và không ổn định, không phù hợp để phát điện. Tuy nhiên lượng hơi sản xuất đáng kể, cần bán ra ngoài để có lợi nhuận hoặc kết hợp sử dụng với các ngành khác cần hơi. Lò đốt và lò thu hồi nhiệt được bố trí tách rời theo phương ngang.

200~300t/d

Quy trình công nghệ：Rác vào lò → đốt → lò thu hồi nhiệt → xử lý khí thải → thải đạt tiêu chuẩn, hơi dùng để phát điện

Thông số cơ bản：Lượng xử lý mỗi ngày: 200300t Lượng hơi quá nhiệt: 1630t/h Sản lượng điện hằng năm: 3200~4800 vạn kWh

Phạm vi áp dụng：Dự án có lượng xử lý 200300t mỗi ngày phù hợp với việc xử lý vô hại rác sinh hoạt cấp huyện và thu hồi nhiệt thừa, được trang bị lò hơi quá nhiệt 2030t/h + tổ máy phát điện tuabin hơi 4~6MW.

Dự án tiêu biểu

Dự án đốt rác phát điện 600t/d tại Thành phố Hồ Chí Minh, Việt Nam (dự án đốt rác phát điện quy mô lớn)

Dự án đốt rác phát điện 600t/d tại Thành phố Hồ Chí Minh, Việt Nam sử dụng lò ghi tịnh tiến nghiêng ba đoạn của chúng tôi, xử lý 600t rác mỗi ngày, kèm lò hơi 75t/h + tổ máy phát điện 18MW. Dự án hiện đang trong giai đoạn xây dựng, dự kiến đưa vào vận hành tháng 12 năm 2024.

Mặt bằng dự án
