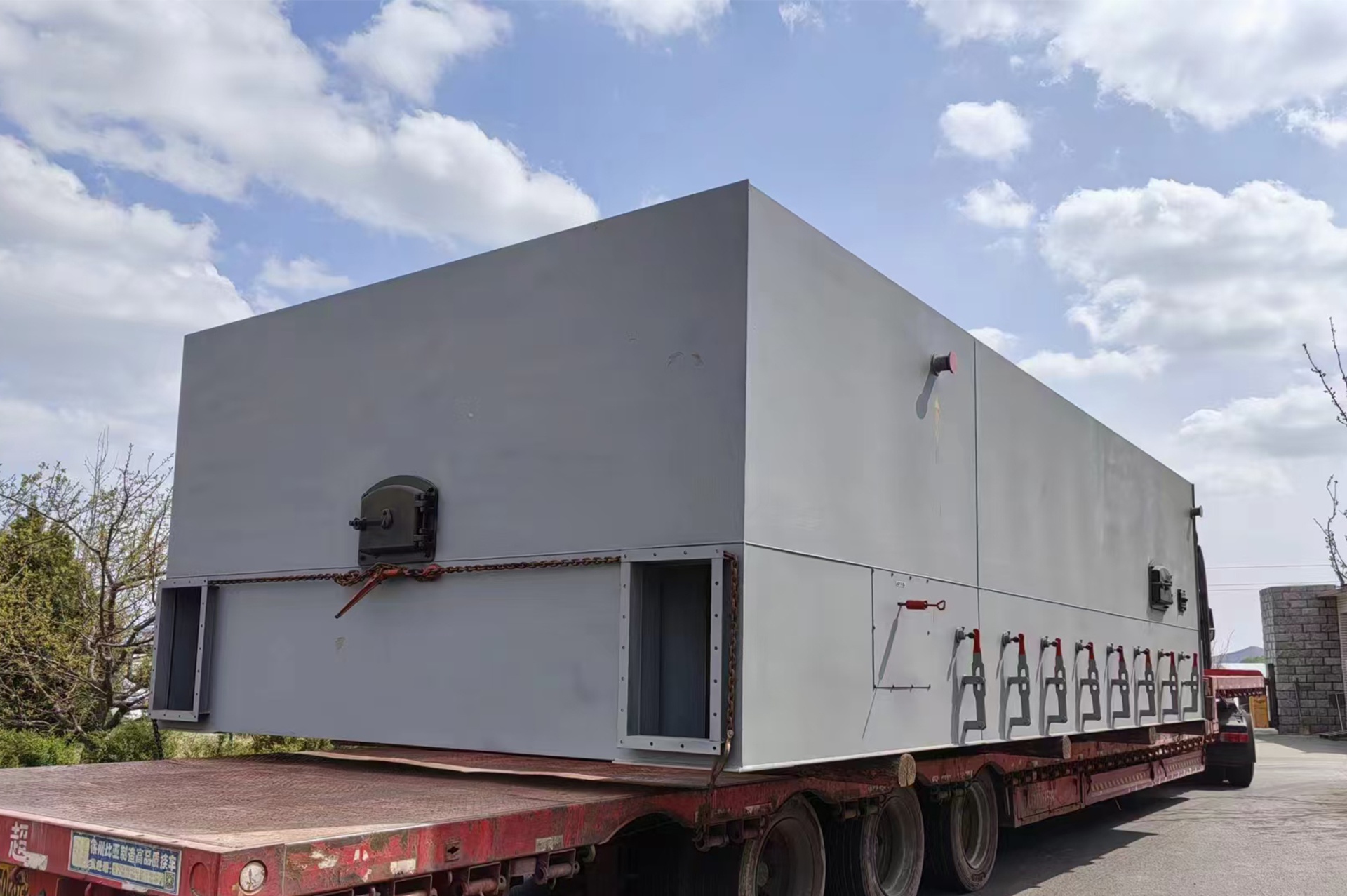

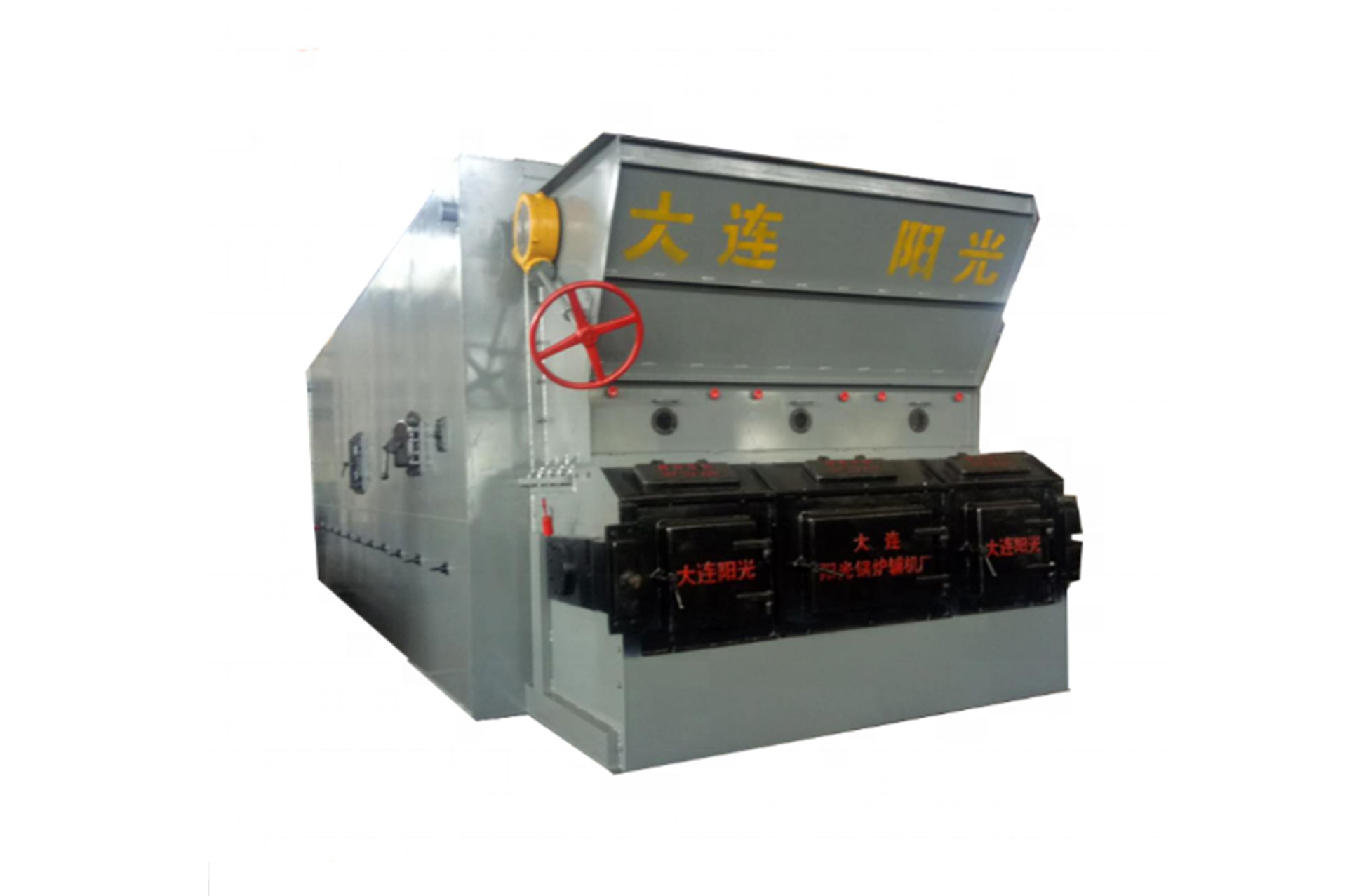

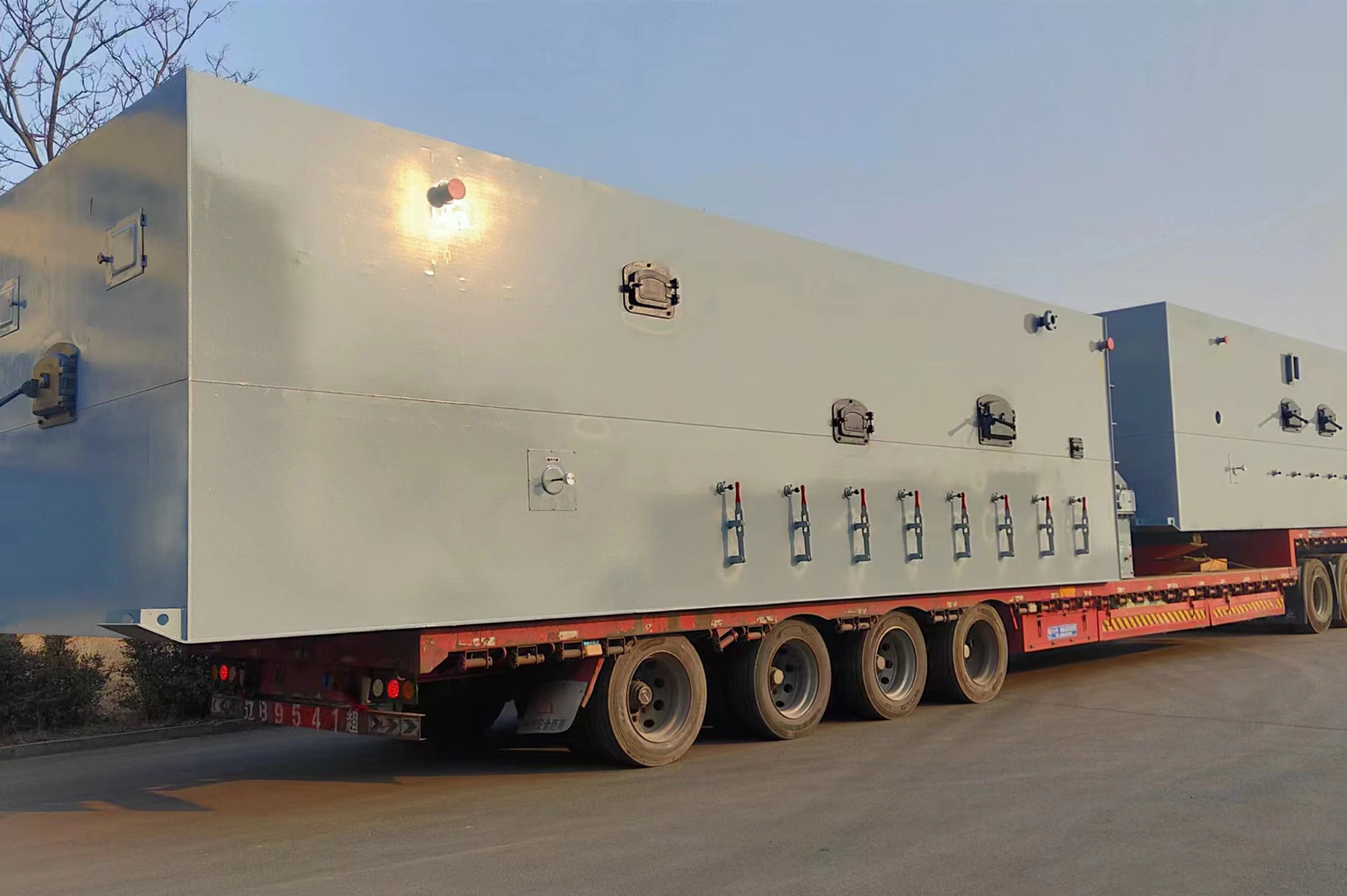

Ghi xích kiểu vảy 35t/h

Giới thiệu sản phẩm

Bề mặt ghi của ghi xích kiểu vảy thường gồm 4~12 dây xích song song (tương tự kết cấu xích của xe đạp). Trên mỗi dây xích, bu lông hình xẻng nối các đoạn xích ngắn được tạo thành từ mắt xích lớn, mắt xích nhỏ, vòng đệm, tấm lót và các chi tiết khác lại với nhau. Các tấm ghi được lắp lên xích bằng nẹp; nẹp gấp về phía trước và phía sau, áp sát nhau và xếp thành hình vảy cá. Khi tấm ghi chạy đến phần đuôi và chuyển sang hành trình chạy không phía dưới, tấm ghi lần lượt lật theo trọng lượng bản thân và treo ngược trên nẹp, nhờ vậy tro xỉ được tự động loại bỏ và tấm ghi được làm mát.

Các dây xích liền kề được nối với nhau bằng thanh giằng và ống lót, giữ cho khoảng cách giữa các dây xích không đổi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi này là thiết bị đốt lớp kiểu cơ giới hóa dùng cho lò hơi, phù hợp với lò hơi có sản lượng bốc hơi 10~60t/h. Ghi này có thể đốt than bitum, than nâu và than bùn. Ghi này dùng phễu than để cấp than tự động. Cũng có thể lắp máy cấp than kiểu gió, hoặc lắp ghi ngược và lắp máy rải than kiểu gió cơ giới, tạo thành kiểu buồng đốt treo cơ giới hóa.

Yêu cầu sử dụng

Chất lượng than dùng cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm; hàm lượng mảnh than 0~3mm phải nhỏ hơn 30%;

(2) Độ ẩm cơ sở khô phải nhỏ hơn 20%;

(3) Hàm lượng tro cơ sở khô không vượt quá 30% nhưng không được thấp hơn 10%;

(4) Nhiệt độ biến dạng của tro phải lớn hơn 1250℃;

(5) Tính kết cốc không nên quá mạnh.

(6) Nếu các yêu cầu chất lượng than nêu trên xung đột với yêu cầu chất lượng than của thiết bị cấp than thì lấy mức cao hơn.

Nhiệt độ gió cấp một dùng cho ghi này không được vượt quá 200℃ (khi đốt than antraxit không được vượt quá 160℃).

Kết cấu và đặc tính

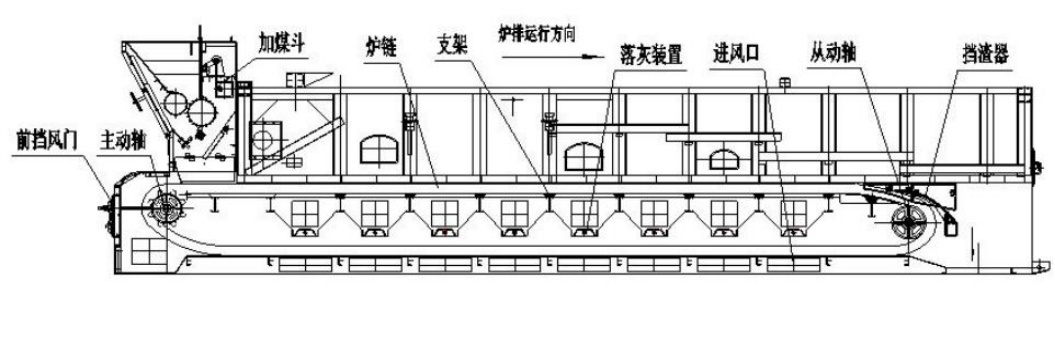

Toàn bộ ghi được chia thành bảy phần: (1) trục chủ động; (2) trục bị động; (3) giá đỡ (giá đỡ là kết cấu liền khối, có tấm đỡ tro thấp và thanh chống mài mòn); (4) xích ghi; (5) phễu than; (6) tấm chắn gió phía trước; (7) bộ chặn xỉ. Ghi này không bao gồm thiết bị cấp gió của thiết bị cấp than và hộp số của ghi.

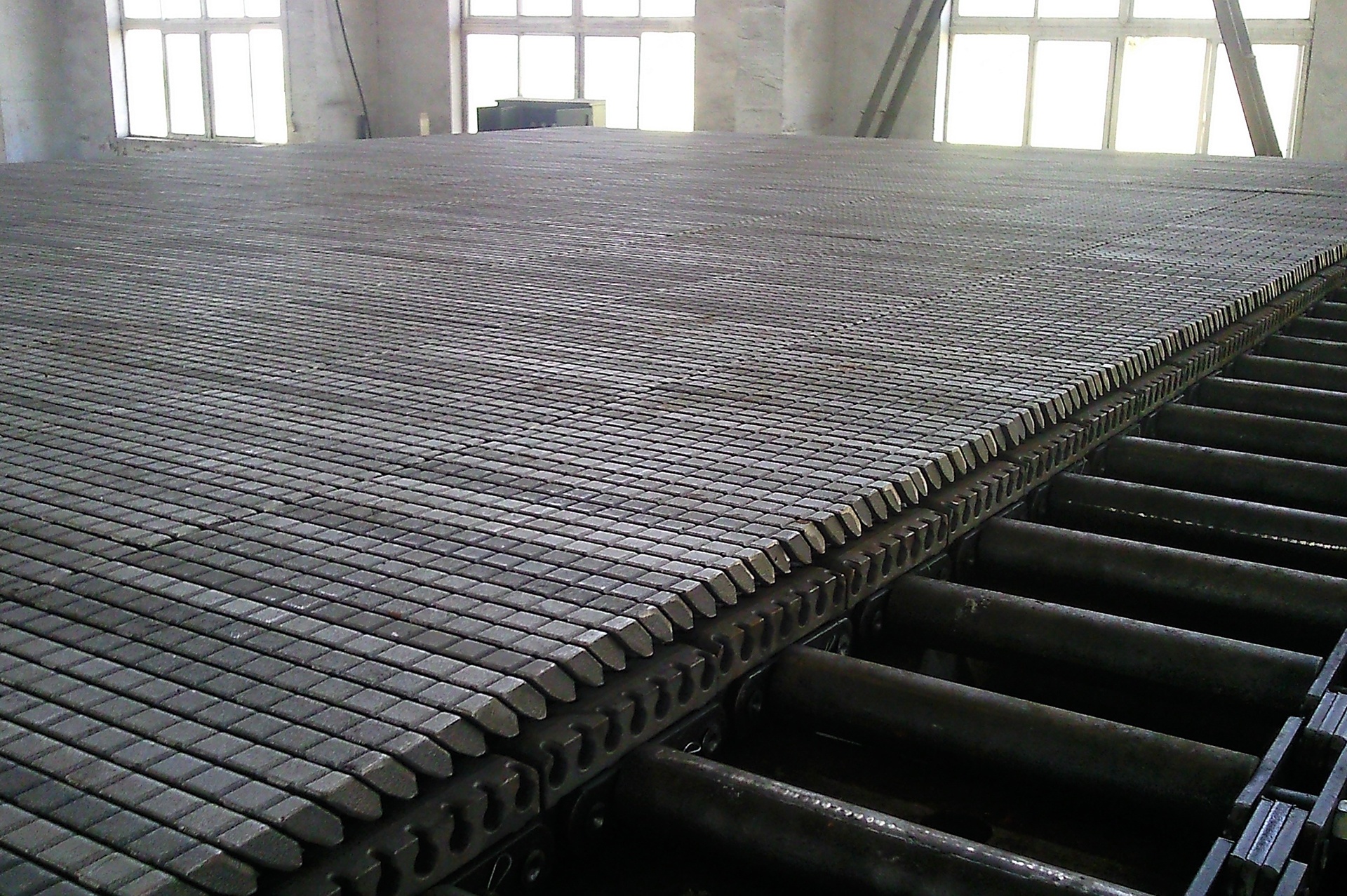

(1) Bề mặt làm việc của ghi, tức phần mặt ghi, gồm nhiều tấm ghi xếp chồng nghiêng liên tục thành hình vảy; tiết diện lưu thông gió là 8%-10%.

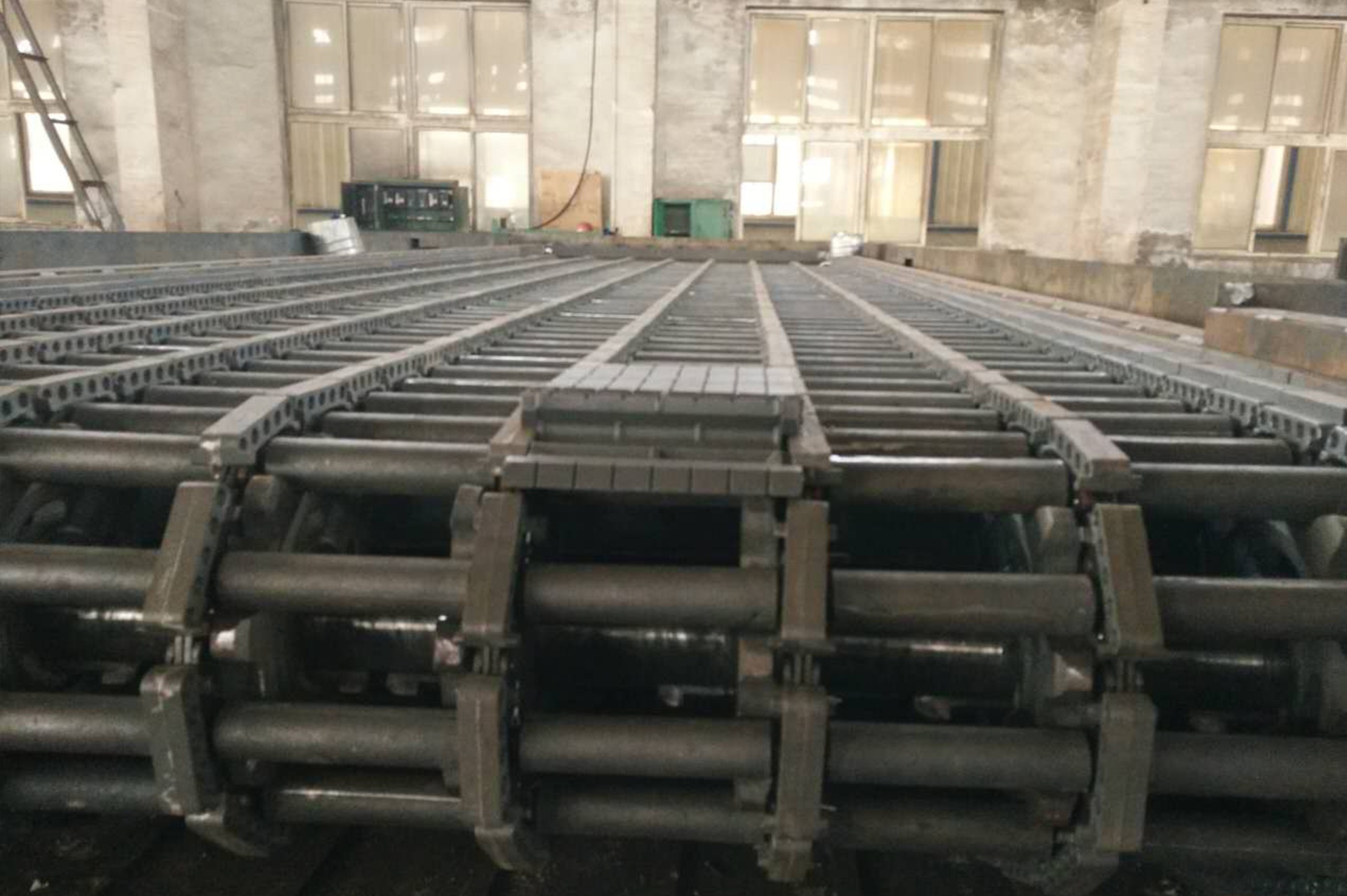

(2) Đặc điểm kết cấu của xích ghi là số dây xích nhiều, các dây xích được cố định trên xích ghi theo nhóm năm trụ nẹp. Xích ghi được nối cố định bằng trục dài và tấm lót, giữa các xích ghi có xâu con lăn. Con lăn ăn khớp với răng trên bánh chủ động, làm quay đĩa xích của bộ truyền động của ghi. Ghi chạy nhờ bánh chủ động đẩy, còn bánh bị động chạy trượt.

(3) Bên trong ghi dùng cấp gió phân đoạn. Dọc theo chiều dài ghi chia thành nhiều buồng gió dung tích lớn, mỗi buồng gió nối riêng với ống cấp gió. Gió vào buồng gió giảm tốc độ do khuếch tán và có thể phân bố đều khắp buồng gió. Trên ống cấp gió có cửa bướm để điều chỉnh áp suất gió trong buồng gió.

(4) Thiết bị xả tro của buồng gió dùng cửa xả tro kiểu đẩy kéo và kiểu thanh kéo. Khi xoay hoặc đẩy tay cầm của cửa xả tro, tro xỉ rơi xuống xích ghi phía dưới. Xích ghi chuyển động trên tấm đáy dưới, đẩy tro xỉ đến đầu trước của ghi và rơi vào phễu tro hoặc máng xỉ.

Tro xỉ cũng có thể được xả thủ công. Tay cầm đẩy kéo xuyên qua ống cấp gió và nằm phía ngoài ống cấp gió; cách bố trí của nó phù hợp với ống cấp gió, nghĩa là cấp gió một bên thì xả tro một bên, cấp gió hai bên thì xả tro hai bên, và cũng có thể cấp gió một bên mà xả tro hai bên.

(5) Mối làm kín giữa hai bên xích ghi và giá đỡ dùng kết cấu kiểu mê cung hoặc kiểu tiếp xúc, đồng thời đặt các cục than để ngăn than lọt vào hai bên ghi.

(6) Thiết bị chặn xỉ dùng thiết bị chặn xỉ kiểu thép hình đại bàng. Bộ chặn xỉ, tức thép hình đại bàng, được đặt phía sau trục bị động. Phần đầu của bộ chặn xỉ tì lên xích ghi nhờ trọng lượng bản thân, phần dưới lắp trên giá đỡ và hàn với giá đỡ ghi.

(7) Để đáp ứng nhu cầu kiểm tra, sửa chữa và thông gió thường ngày, trên dốc phía trên tấm chắn gió phía trước có bố trí cửa kiểm tra. Nếu cần thông gió tự nhiên, có thể mở tấm chắn gió và các cửa xả tro của buồng gió.

(8) Phễu than được lắp trên các tấm vách hai bên giá đỡ. Trong phễu than có cửa chắn than, độ dày lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than.

Thông số mẫu

Đặc điểm vận hành

1. Lớp than tiếp xúc với toàn bộ mặt ghi, nhưng xích không bị đốt nóng trực tiếp nên vận hành an toàn, tin cậy;

2. Khe hở của ghi rất nhỏ, ít than lọt; tấm ghi mỏng nên điều kiện làm mát tốt;

3. Có thể thay thế mà không cần dừng lò hơi;

4. Do kết cấu xích linh hoạt, khi hình dạng răng của đĩa xích trên trục chủ động lệch chút ít thì độ căng tự điều chỉnh để duy trì ăn khớp tốt.
