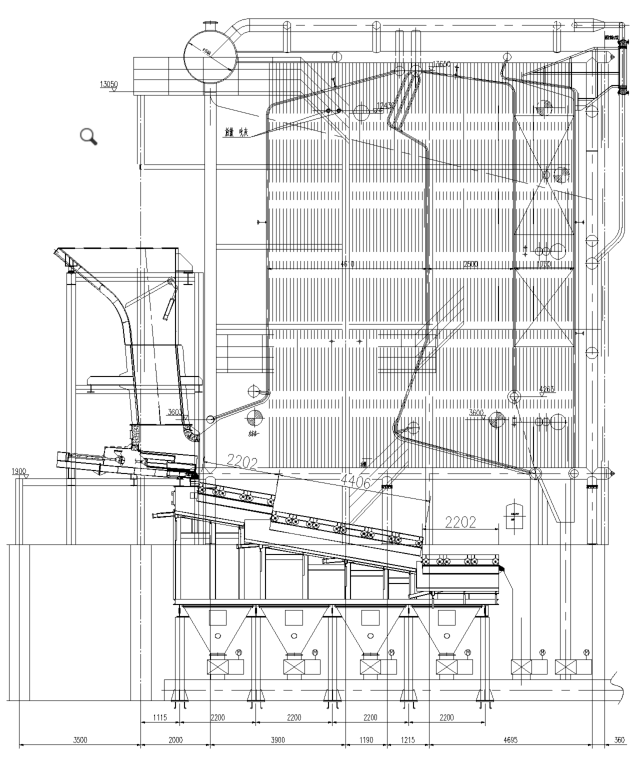

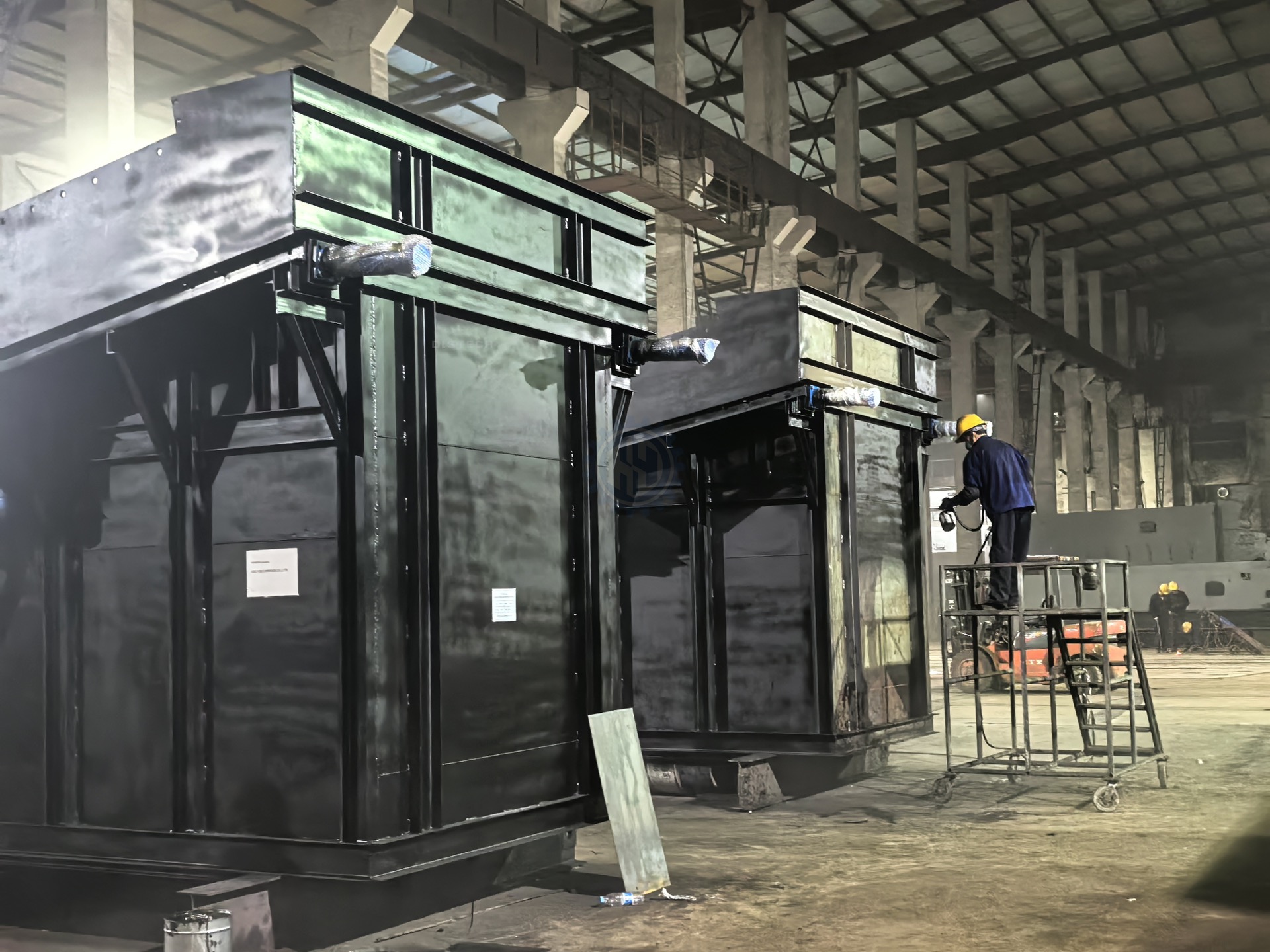

Hệ thống đốt rác hoàn chỉnh 200 tấn/ngày – 300 tấn/ngày

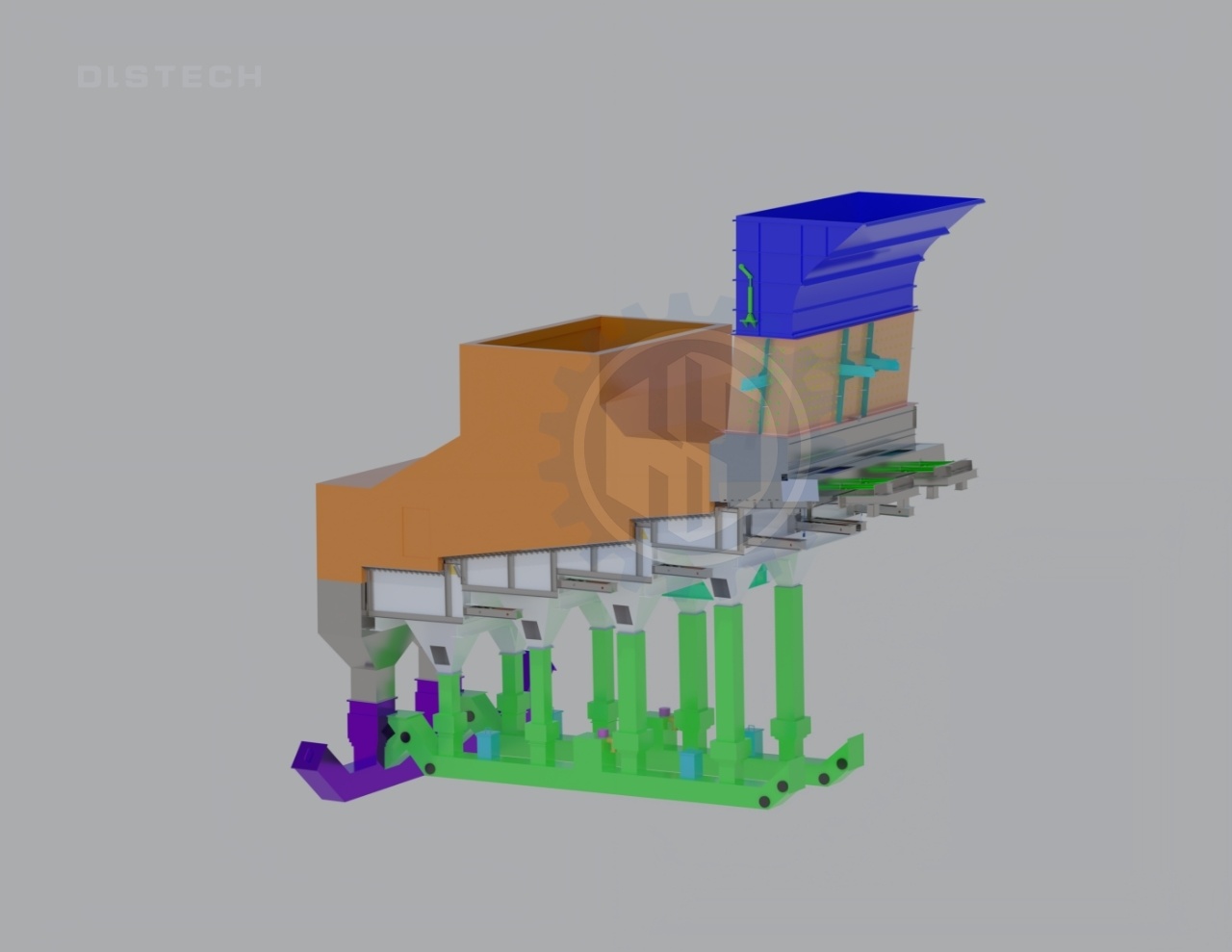

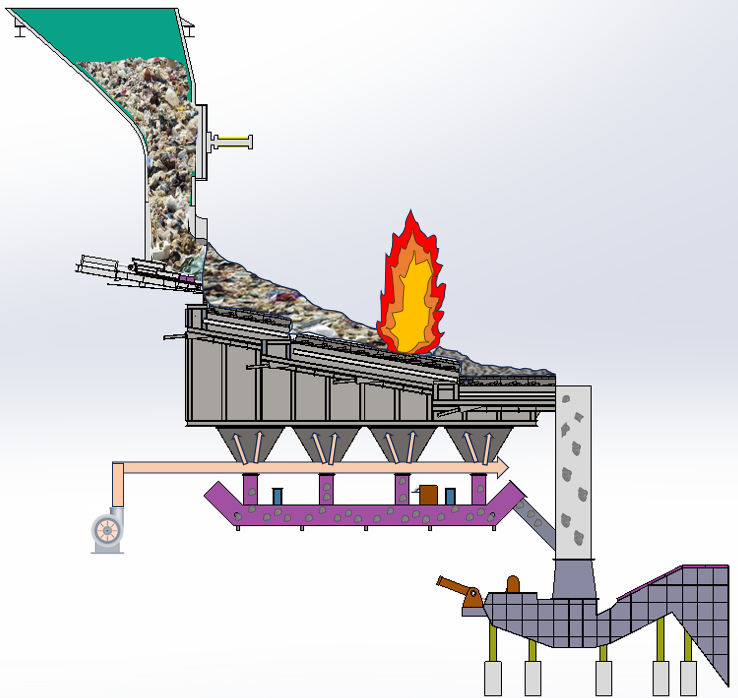

Hệ thống đốt gồm máy cấp liệu, ghi lò, phễu tro, máy vận chuyển tro và máy xả xỉ, phù hợp với các dự án đốt rác thải sinh hoạt có lượng xử lý hằng ngày 30~600 tấn.

Thiết bị chính

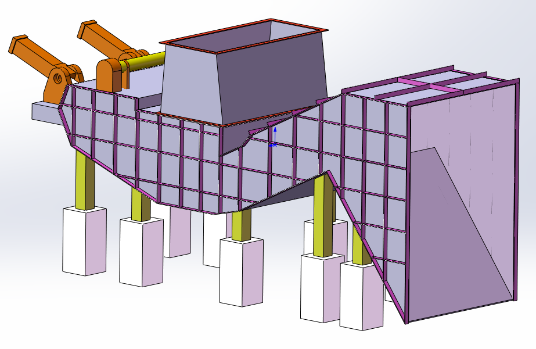

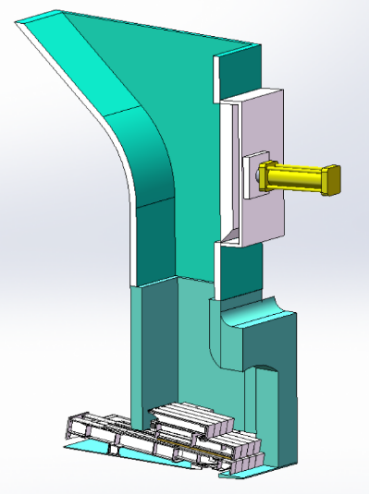

Phễu và máy cấp liệu

Hệ thống cấp liệu gồm phễu và máy cấp liệu; bên trong phễu có cửa chắn, cửa chắn vừa bảo đảm độ kín vừa đảm nhận chức năng phá cầu; khi rác đóng vòm gây tắc trong phễu, việc đóng mở cửa chắn sẽ phá cầu. Máy cấp liệu và cửa chắn được dẫn động bằng xi lanh dầu, thông qua chuyển động đẩy kéo khứ hồi theo chu kỳ để đẩy một lượng rác nhất định vào lò đốt, máy cấp liệu có thể điều chỉnh tốc độ cấp liệu theo phụ tải của lò đốt.

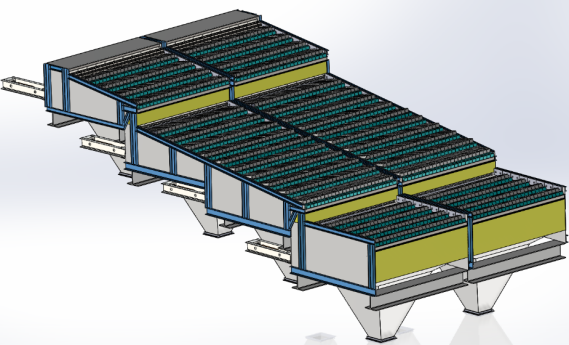

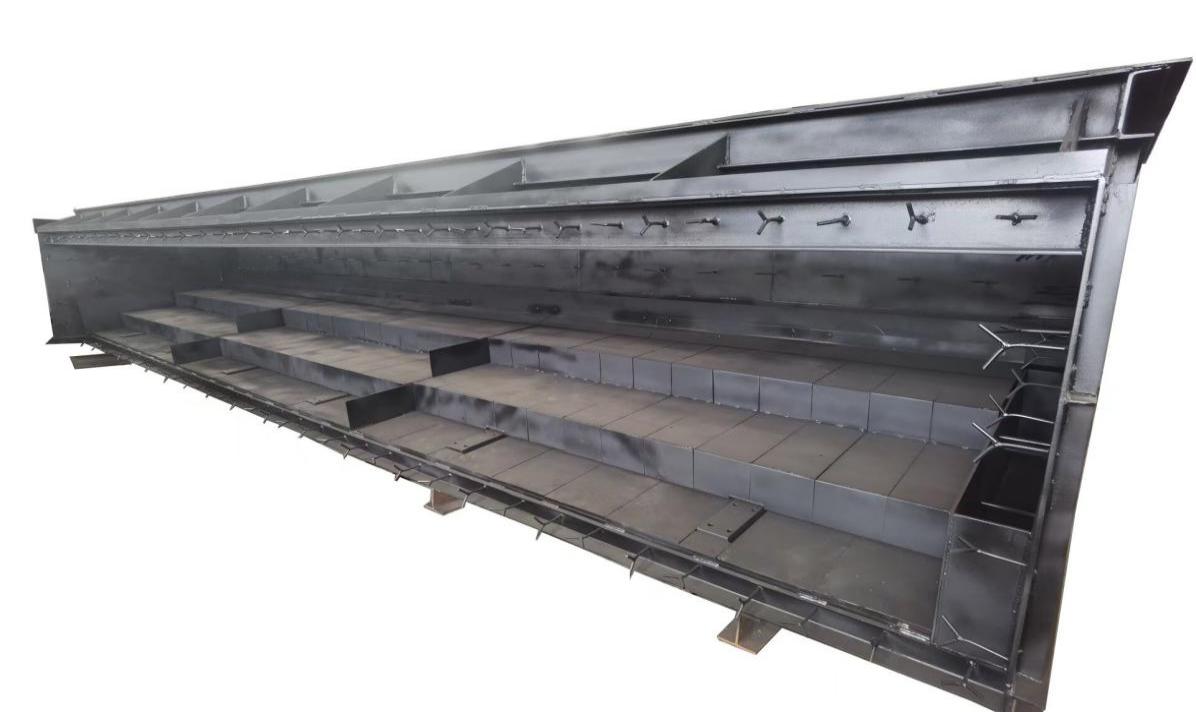

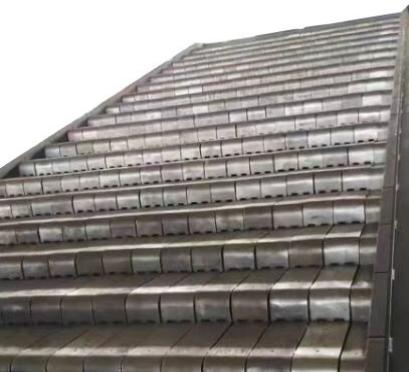

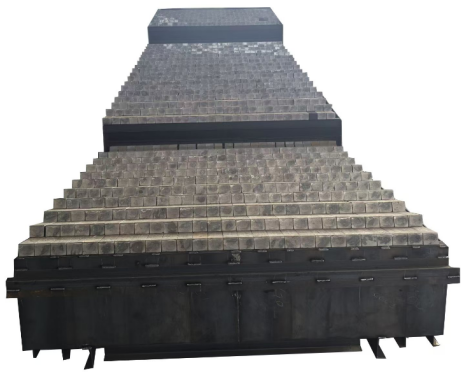

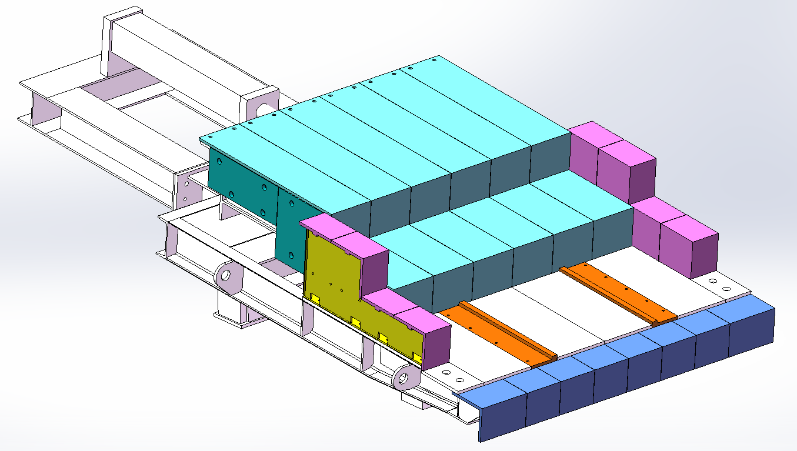

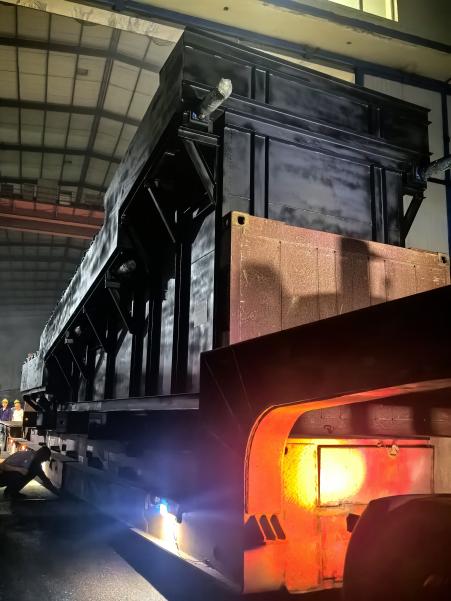

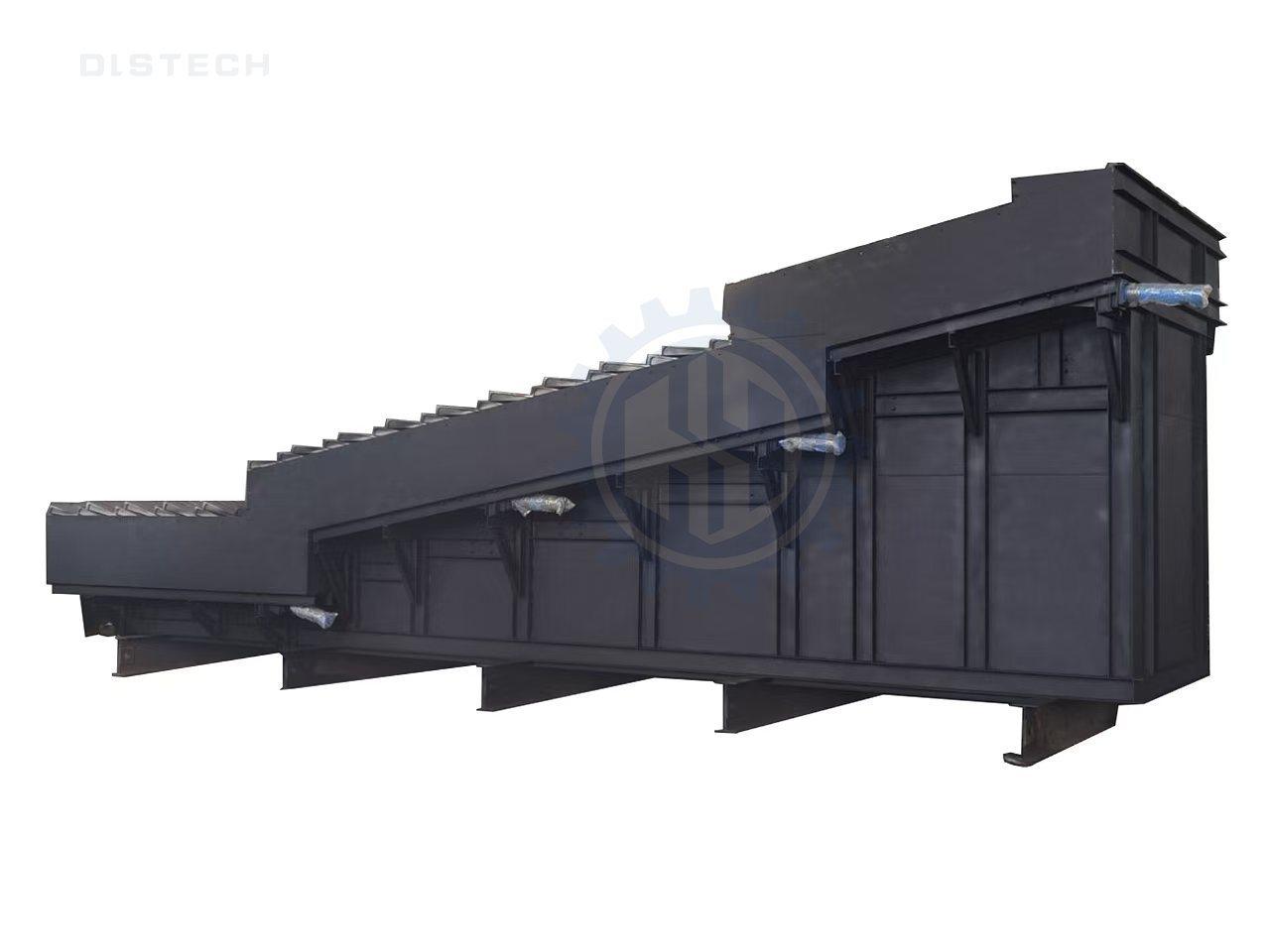

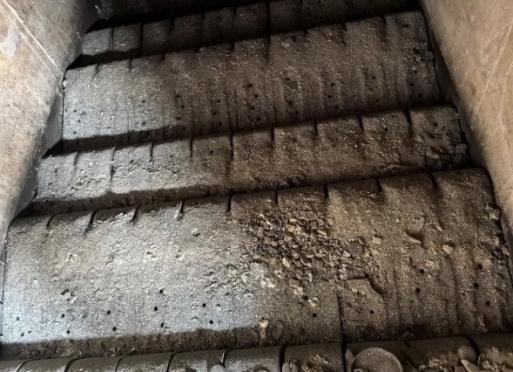

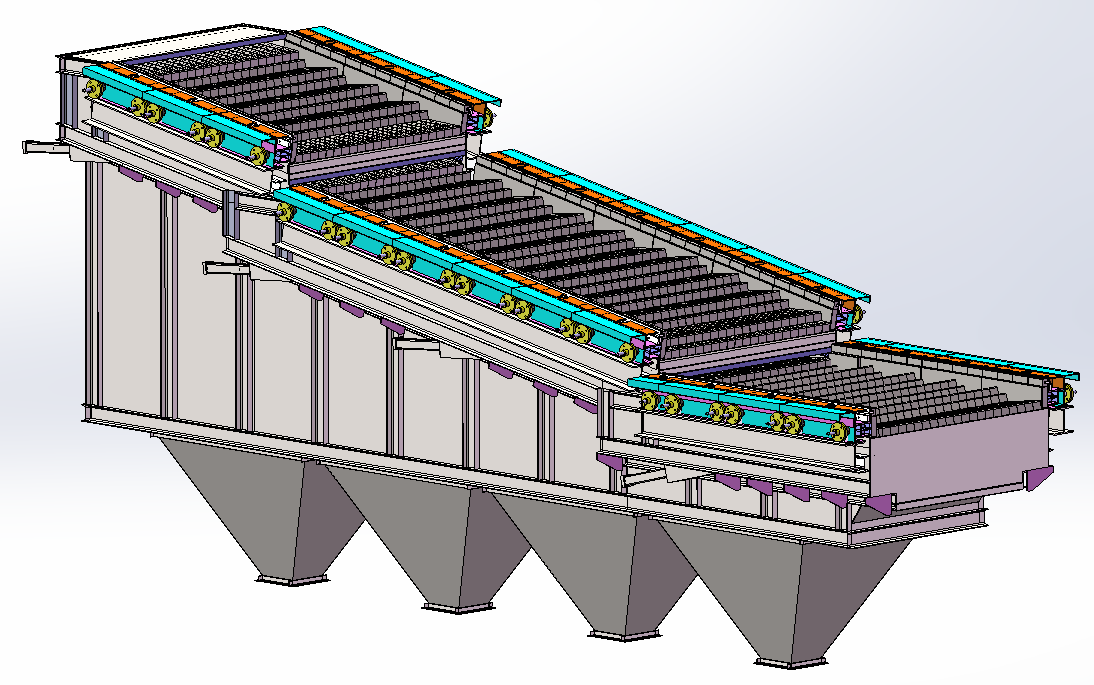

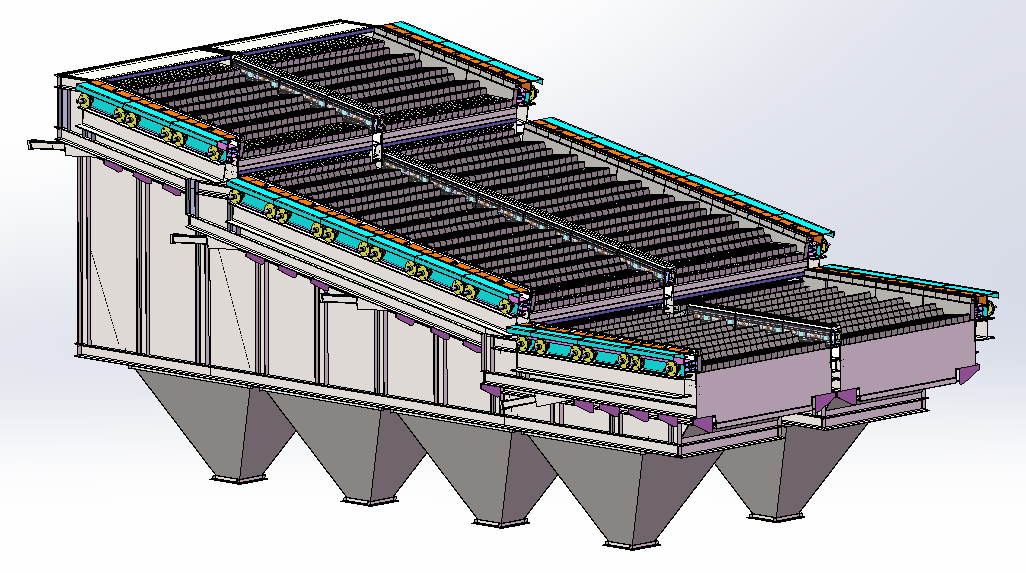

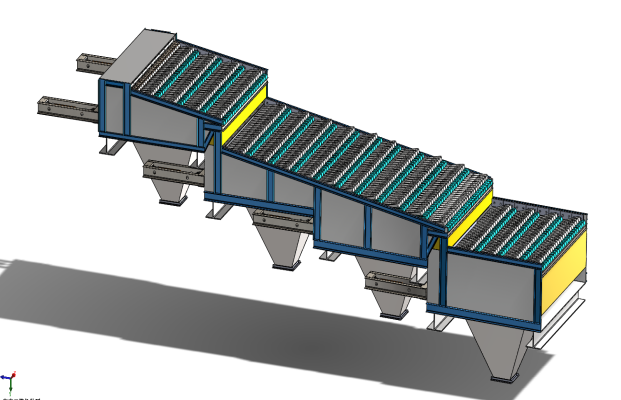

Ghi lò bậc thang

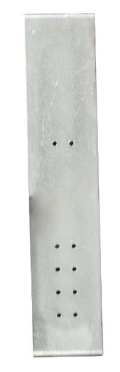

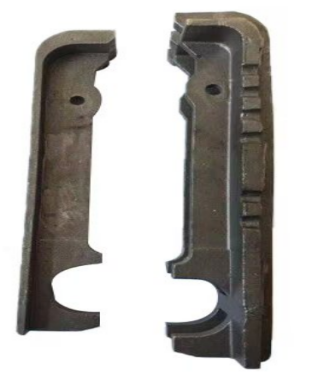

Ghi lò đốt rác thải sinh hoạt đô thị (MSW) là ghi khứ hồi nghiêng bậc thang kiểu đẩy xuống; ghi được chia thành ba giai đoạn sấy khô, cháy và cháy kiệt, giữa mỗi đoạn ghi có chênh lệch độ cao, làm cho rác khi rơi xuống được tơi xốp và được đẩy di chuyển về phía trước, đồng thời ngăn rác tụ tập lại gây cháy không hoàn toàn. Ghi bậc thang được dẫn động bằng xi lanh thủy lực, ba đoạn ghi có thể điều khiển độc lập, có thể điều chỉnh chu kỳ chuyển động của ghi theo trạng thái cháy trong lò. Ghi được chế tạo bằng thép đúc chịu nhiệt, có tính năng chống mài mòn, chịu nhiệt độ cao và chống ăn mòn tốt.

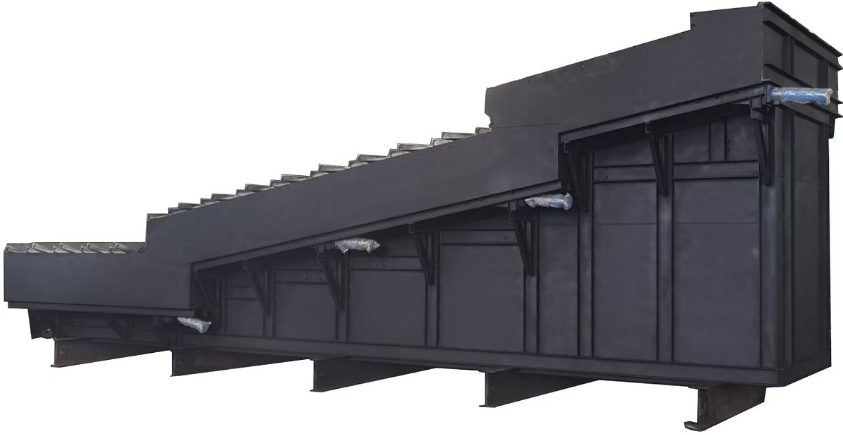

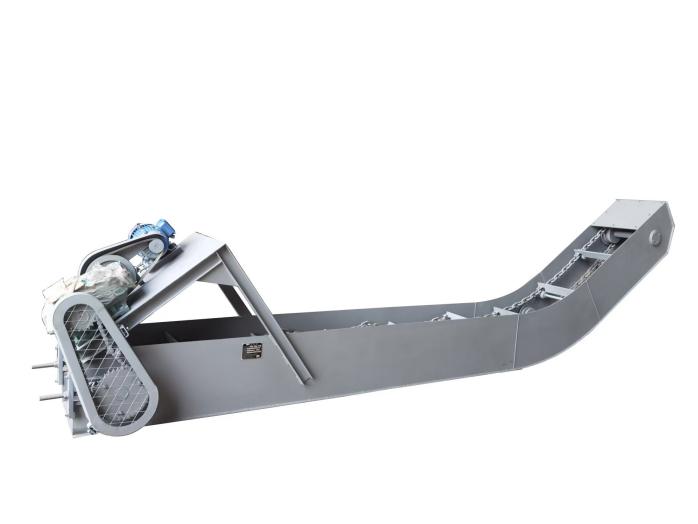

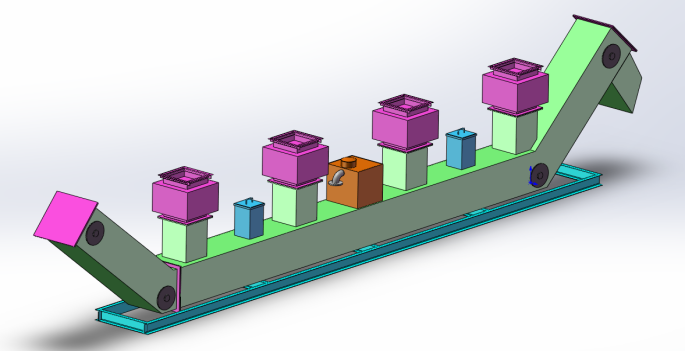

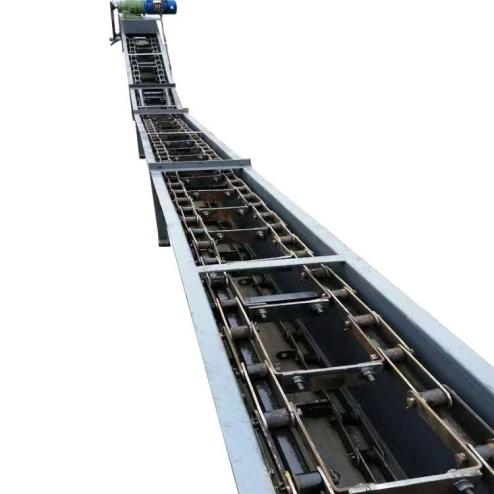

Máy vận chuyển tro, máy xả xỉ

Hệ thống xả tro gồm phễu tro dưới lò (đồng thời làm buồng gió), máy vận chuyển tro nằm ngang và máy xả xỉ. Một lượng nhỏ tro mịn sinh ra sau khi rác cháy hoàn toàn rơi qua khe hở của ghi vào phễu tro, sau đó tập trung vào máy vận chuyển tro nằm ngang. Xỉ chính sinh ra trong quá trình cháy rác được ghi ở đoạn cháy đẩy vào phễu xỉ, sau đó cùng với tro mịn đi vào máy xả xỉ ướt. Toàn bộ tro xỉ được máy xả xỉ đưa vào hố xỉ.

Đặc điểm công nghệ

• Kết cấu đơn giản, vận hành và bảo dưỡng thuận tiện;
• Ghi chịu nhiệt độ cao, chống ăn mòn, chống mài mòn, tỷ lệ thay thế thấp;
• Ghi phân gió đều, rác cháy đều;
• Rác cháy triệt để, tỷ lệ tổn thất do nung ≤5%;
• Thiết bị được mô-đun hóa, lắp đặt thuận tiện, thời gian xây dựng ngắn;
• Thiết bị tự động hóa hoàn toàn.

Phạm vi dịch vụ

Thiết bị đốt rác đáng tin cậy

Phương án quy trình đốt rác hoàn chỉnh

Phương án ứng dụng

50t/d

Quy trình công nghệ：①Rác vào lò → đốt → làm nguội → xử lý khí thải → thải đạt chuẩn ②Rác vào lò → đốt → lò hơi thu hồi nhiệt → xử lý khí thải → thải đạt chuẩn

Thông số cơ bản：Lượng xử lý hằng ngày: 50t Lượng hơi bão hòa: 3~5t/h

Phạm vi áp dụng：Dự án có lượng xử lý hằng ngày 50t phù hợp với việc xử lý vô hại hóa, giảm thiểu hóa rác thải sinh hoạt ở khu vực nhỏ như thị trấn, xã. Tùy theo tình hình dự án, khí thải nhiệt độ cao có thể được làm nguội và làm sạch trực tiếp rồi thải ra, hoặc có thể kết hợp lò hơi bão hòa 3~5t/h để sản xuất và bán hơi. Không phù hợp để phát điện. Quy mô dự án nhỏ, trong điều kiện đáp ứng cùng tiêu chuẩn môi trường, đầu tư cho mỗi tấn rác quá cao, dự án không có điểm lợi nhuận, không khả thi về kinh tế. Phù hợp với dự án trình diễn phi lợi nhuận hoặc các trường hợp có người dùng hơi đáng tin cậy, nhằm tăng thêm một phần giá trị sản lượng. Trong phương án này, lò đốt và lò hơi thu hồi nhiệt được bố trí phân ly theo phương ngang, nối với nhau bằng đường khói nhiệt độ cao. So với các dự án đốt rác quy mô lớn truyền thống, chiều cao tổng thể của thiết bị trong phương án này giảm rõ rệt, chiều cao tổng của thiết bị dưới 20m.

100~200t/d

Quy trình công nghệ：Rác vào lò → đốt → lò hơi thu hồi nhiệt → xử lý khí thải → thải đạt chuẩn

Thông số cơ bản：Lượng xử lý hằng ngày: 100200t Lượng hơi bão hòa: 820t/h

Phạm vi áp dụng：Dự án có lượng xử lý hằng ngày 100t phù hợp với việc xử lý vô hại hóa, tài nguyên hóa và giảm thiểu hóa rác thải sinh hoạt ở khu vực nhỏ như thị trấn, xã, đồng thời thu hồi và tận dụng nhiệt thừa, được trang bị lò hơi bão hòa 8~10t/h. Quy mô khá nhỏ và không ổn định, không phù hợp để phát điện. Nhưng lượng hơi sản xuất được đáng kể, cần bán ra ngoài để thu lợi hoặc kết hợp sử dụng với các ngành khác cần hơi. Lò đốt và lò hơi thu hồi nhiệt được bố trí phân ly theo phương ngang.

200~300t/d

Quy trình công nghệ：Rác vào lò → đốt → lò hơi thu hồi nhiệt → xử lý khí thải → thải đạt chuẩn, hơi được dùng để phát điện

Thông số cơ bản：Lượng xử lý hằng ngày: 200300t Lượng hơi quá nhiệt: 1630t/h Sản lượng điện hằng năm: 3200~4800 vạn kWh

Phạm vi áp dụng：Dự án có lượng xử lý hằng ngày 200300t phù hợp với việc xử lý vô hại hóa rác thải sinh hoạt cấp huyện và thu hồi nhiệt thừa, được trang bị lò hơi quá nhiệt 2030t/h + tổ máy tuabin phát điện 4~6MW.

Dự án tiêu biểu

Dự án phát điện đốt rác 600t/d tại Thành phố Hồ Chí Minh, Việt Nam (dự án phát điện đốt rác quy mô lớn)

Dự án phát điện đốt rác 600t/d tại Thành phố Hồ Chí Minh, Việt Nam sử dụng lò ghi khứ hồi nghiêng ba đoạn của chúng tôi, lượng rác xử lý hằng ngày 600t, kèm theo lò hơi 75t/h + tổ máy phát điện 18MW. Dự án hiện đang trong quá trình xây dựng, dự kiến đưa vào vận hành trong tháng 12 năm 2024.

Mặt bằng dự án
