Ghi khứ hồi 160 t/h

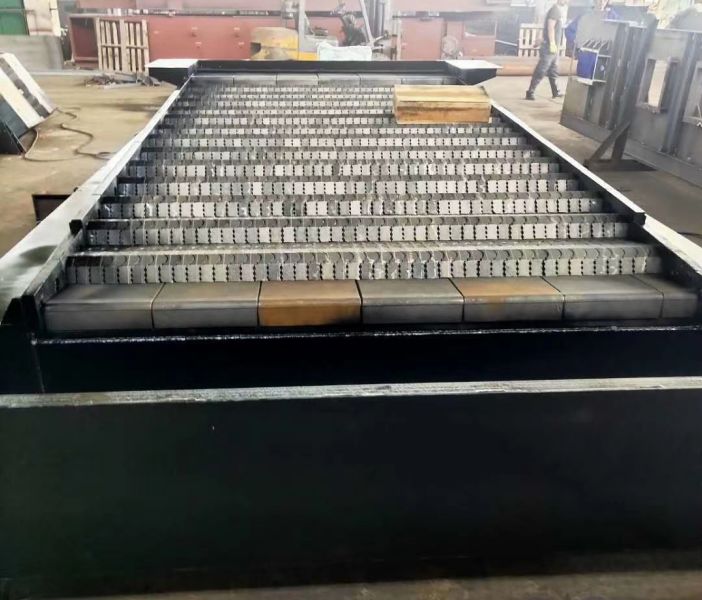

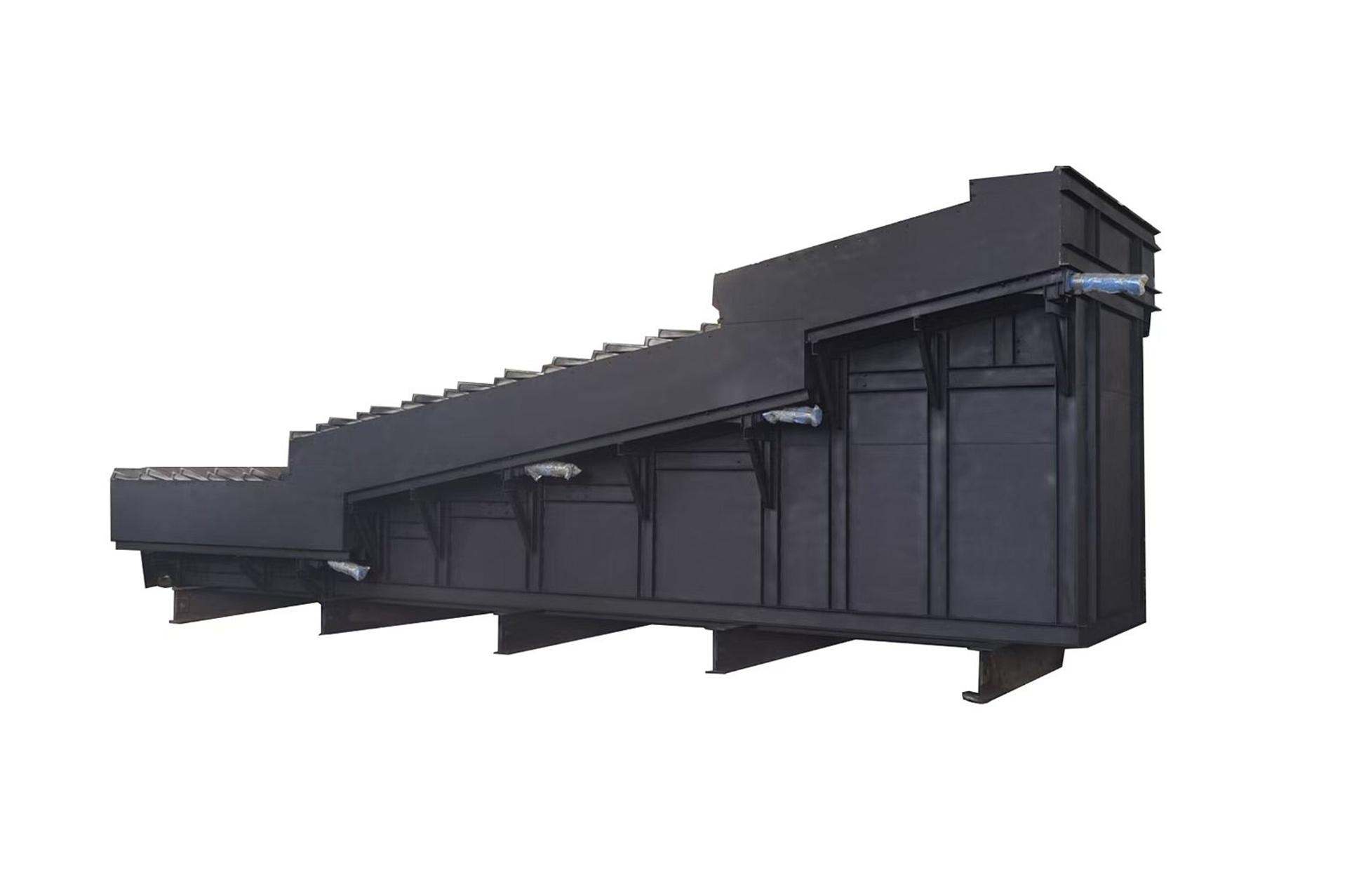

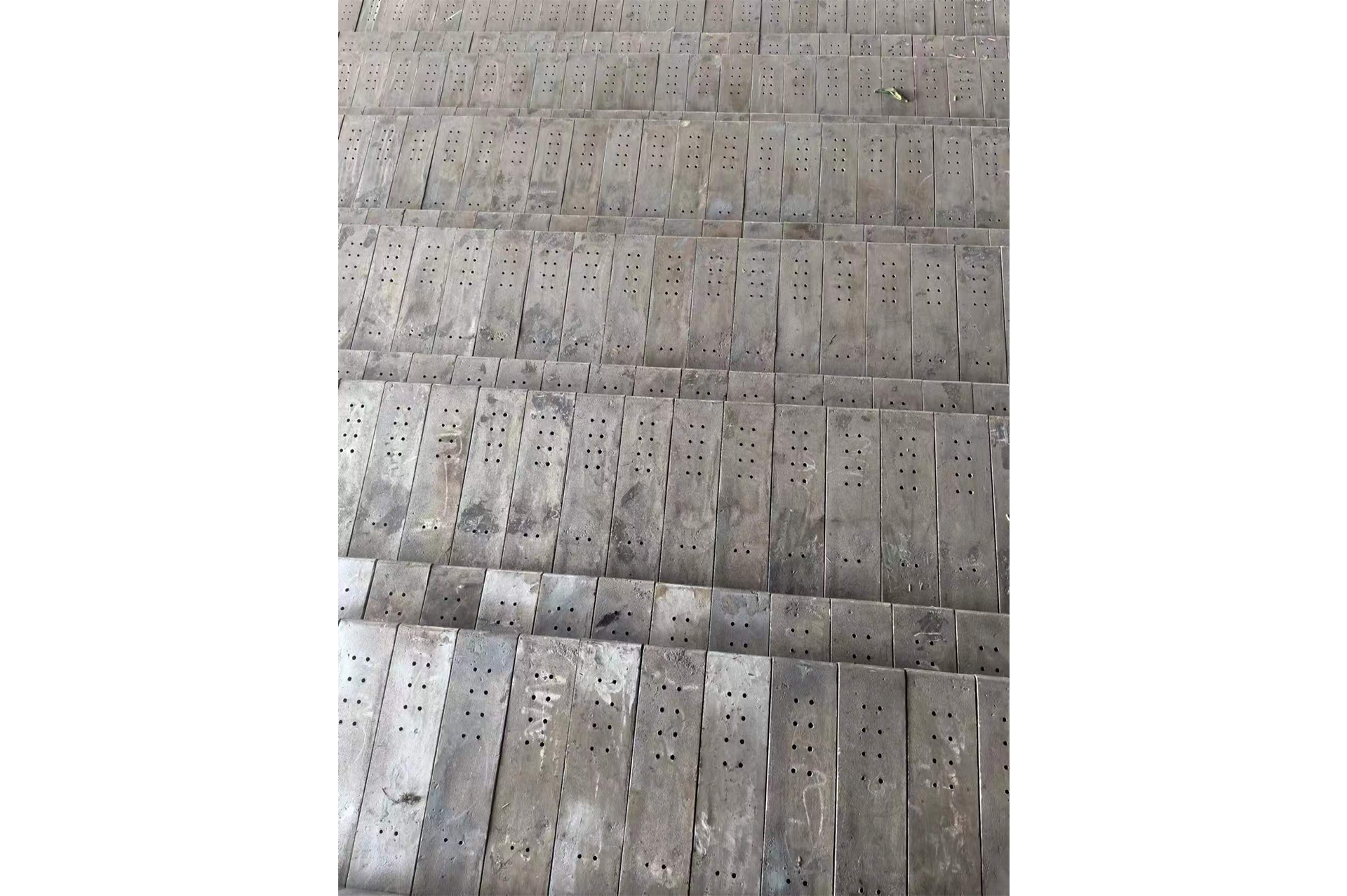

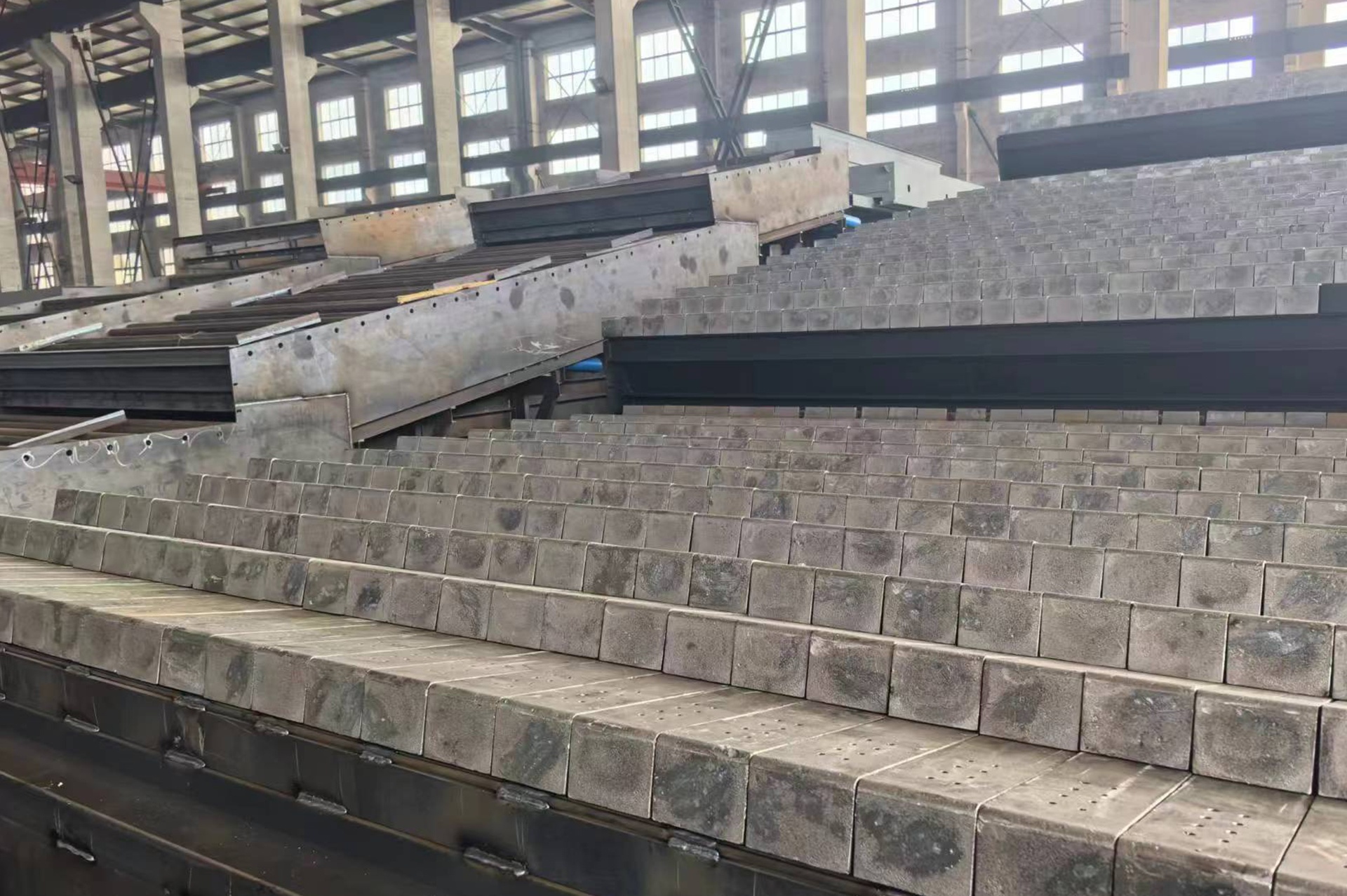

Chúng tôi cung cấp ghi khứ hồi 160t/h theo kết cấu bậc thang, các thanh ghi cố định và thanh ghi động được bố trí xen kẽ; ghi động chuyển động qua lại làm lớp than hạ xuống đều. Thiết bị được nhà máy đối tác cung cấp theo thông số của dự án, dùng được cho lò hơi 1-200t/h với phạm vi nhiên liệu khá rộng.
Kết cấu và nguyên lý làm việc

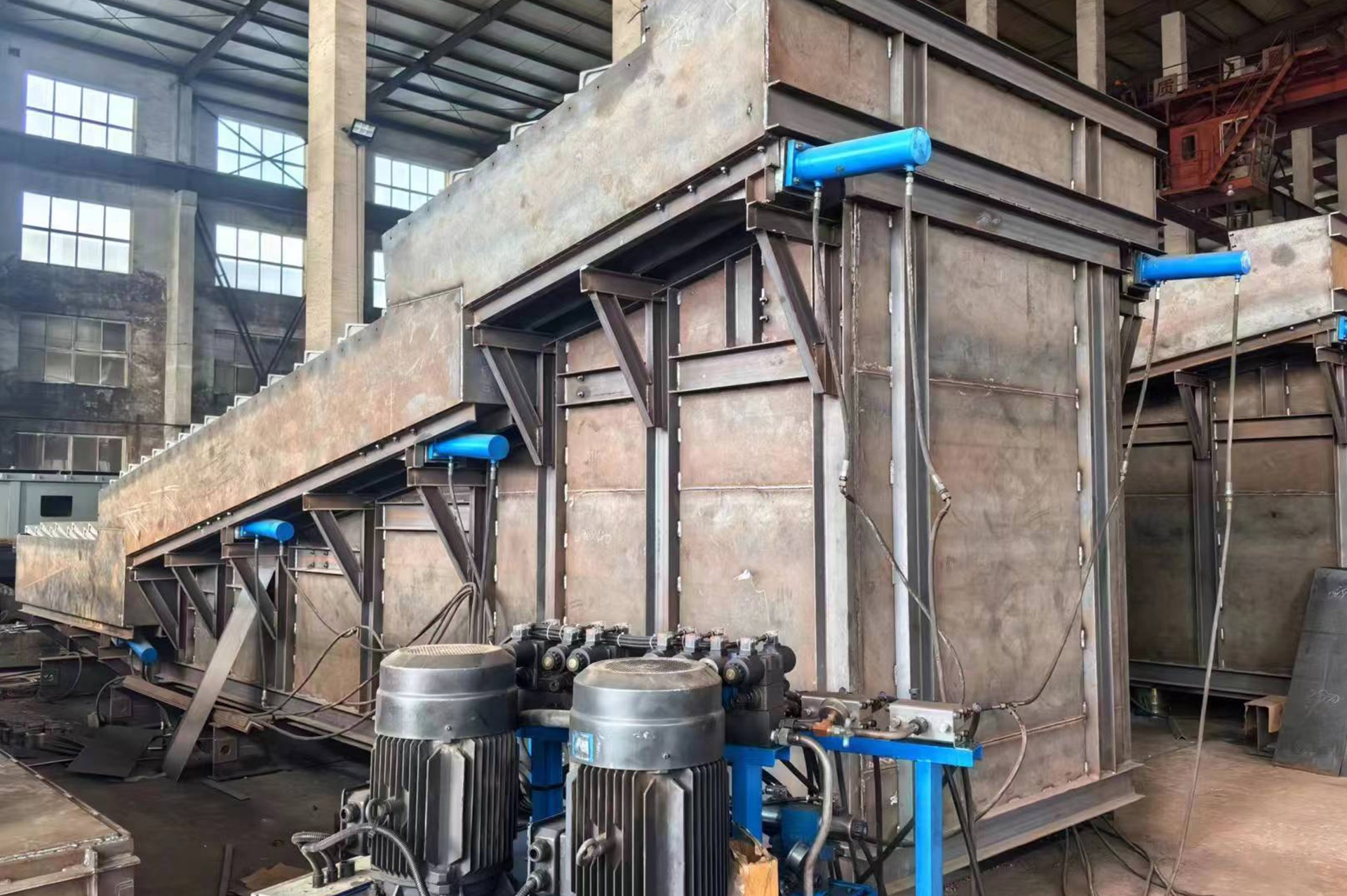

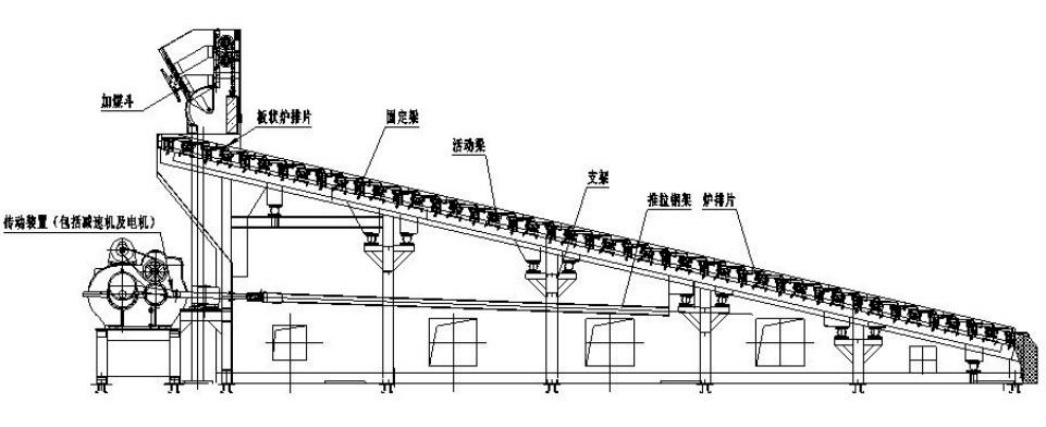

Ghi khứ hồi gồm phễu than, khung, dầm động, dầm cố định, thanh ghi động và thanh ghi cố định, tấm chắn gió phía trước và hệ truyền động. Hành trình ghi động thường là 70-110mm, chọn hành trình lớn hơn khi than kém phẩm chất; tùy thiết kế hành trình cũng có thể đạt 70-180mm.
Khi ghi động tiến, lớp than bị ép, đảo và khuấy, một phần than mới được đẩy lên lớp than nóng đang cháy bên dưới; khi ghi động quay về, một phần hạt than nóng được mang trở lại dưới lớp than chưa cháy, làm lớp nhiên liệu cháy từ hai phía. Giữa lớp than và ghi có chuyển động tương đối nên lớp than được xới tơi, độ thông khí tăng; ma sát giữa các hạt than còn làm vỡ lớp tro bọc ngoài hạt nóng, có lợi cho quá trình cháy cốc và nghiền vỡ các cục cốc liên kết yếu.
Nhiên liệu và yêu cầu sử dụng
Ghi này đặt ra các yêu cầu sau đối với than đưa vào lò.
| Hạng mục | Yêu cầu |
|---|---|
| Kích thước cục than lớn nhất | Không quá 40mm |
| Tỷ lệ than mịn 0-6mm | Không nhỏ hơn 50% |
| Hàm lượng than 0-3mm | Nhỏ hơn 25% |
| Độ ẩm | Nhỏ hơn 15%, tốt nhất 5-10% |
| Tro cháy | Không nhỏ hơn 10% |
| Nhiệt độ nóng chảy của tro | Tốt nhất trên 1200℃ |
Khi than nằm ngoài các phạm vi trên, cần điều chỉnh hành trình ghi và phân phối gió; ở giai đoạn chọn máy có thể cung cấp dữ liệu than để chúng tôi kiểm tra.
Thông số mô hình
Bảng dưới đây nêu diện tích ghi hiệu dụng, chiều rộng hiệu dụng, tỷ lệ tiết diện thông gió và mô-men trục truyền động ứng với các công suất hơi thường dùng; góc nghiêng được chế tạo theo yêu cầu của người sử dụng.
| Công suất hơi lò hơi | Diện tích hiệu dụng ghi (m²) | Chiều rộng hiệu dụng ghi (mm) | Tỷ lệ tiết diện thông gió | Mô-men trục truyền động (N.m) | Góc nghiêng |
|---|---|---|---|---|---|
| 4 t/h | 5.56 | 1600 | 6-8% | 2000 | Chế tạo theo yêu cầu |
| 6 t/h | 6.08 | 1600 | 6-8% | 3000 | Chế tạo theo yêu cầu |
| 8 t/h | 8.5 | 2100 | 6-8% | 4000 | Chế tạo theo yêu cầu |
| 10 t/h | 12.99 | 2020 | 6-8% | 5000 | Chế tạo theo yêu cầu |
| 15 t/h | 22.04 | 3300 | 6-8% | 7500 | Chế tạo theo yêu cầu |
| 30 t/h | 29.65 | 3730 | 6-8% | 30000 | Chế tạo theo yêu cầu |
| 40 t/h | 40 | 4630 | 6-8% | 40000 | Chế tạo theo yêu cầu |
| 65 t/h | 60.16 | 7020 | 6-8% | 60000 | Chế tạo theo yêu cầu |
| 100 t/h | 99.56 | 10480 | 6-8% | 75000 | Chế tạo theo yêu cầu |
| 130 t/h | 100 | 11580 | 6-8% | 100000 | Chế tạo theo yêu cầu |
| 160 t/h | 153 | 14700 | 6-8% | 125000 | Chế tạo theo yêu cầu |
| 200 t/h | 185 | 17780 | 6-8% | 150000 | Chế tạo theo yêu cầu |
| 260 t/h | 248 | 18400 | 6-8% | 185000 | Chế tạo theo yêu cầu |
| 300 t/h | 295 | 20700 | 6-8% | 210000 | Chế tạo theo yêu cầu |
Bên trong ghi dùng cấp gió phân đoạn, dọc chiều dài có nhiều khoang gió độc lập, không khí vào từ hộp gió hoặc ống gió hai bên, lưu lượng từng khoang do bộ điều chỉnh gió quyết định. Chiều dày lớp than được điều chỉnh bằng cách nâng hạ cửa chắn than, ghi có thể giao theo dạng nguyên bộ hoặc từng bộ phận.
Đặc điểm vận hành
Ghi khứ hồi nghiêng có kết cấu tương đối đơn giản, mức tiêu hao kim loại thấp, dễ sử dụng và bảo dưỡng; so với ghi xích, loại này thích ứng tốt hơn với than bitum loại II, than bitum loại I, than non và than gầy. Ghi phù hợp đốt than kém phẩm chất có độ ẩm cao, độ tro cao, nhiệt trị thấp (12560kJ/kg) và dễ kết cốc; khi cấp gió hợp lý và rò gió ít, hàm lượng cacbon trong tro thường là 18%-20%, thấp hơn 5%-10% so với xỉ của lò đốt thủ công, nhờ đó giảm khói đen.
