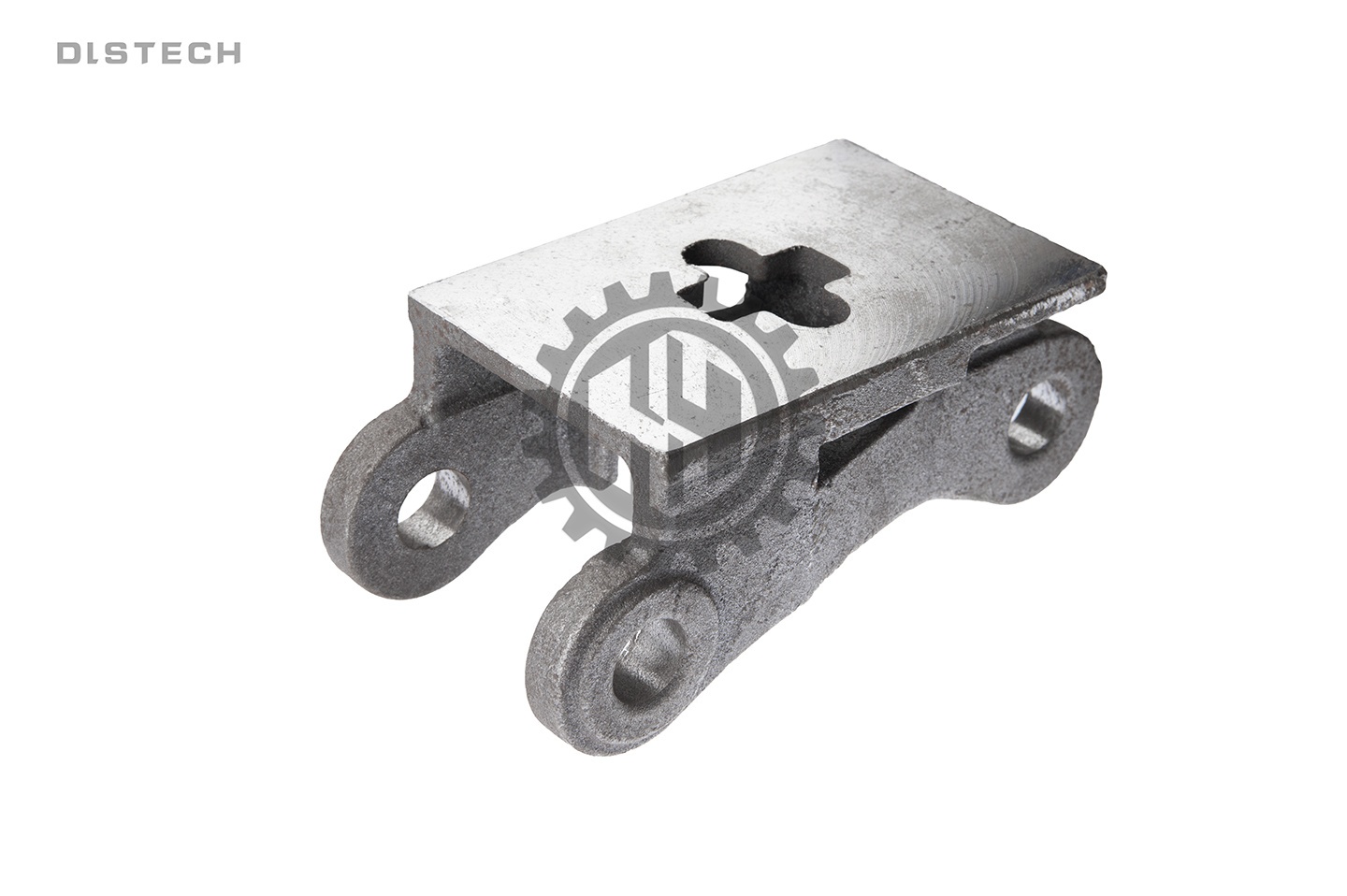

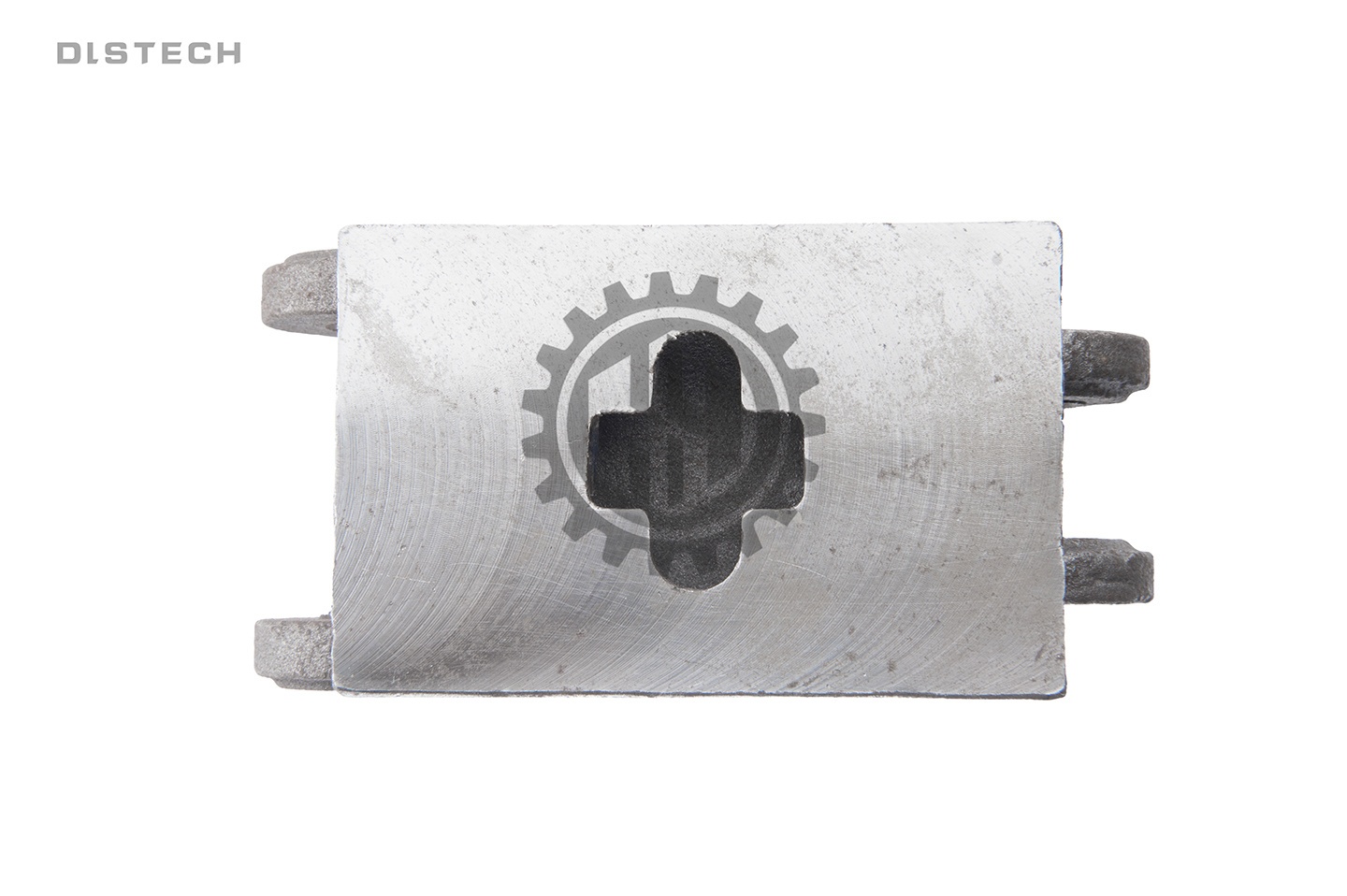

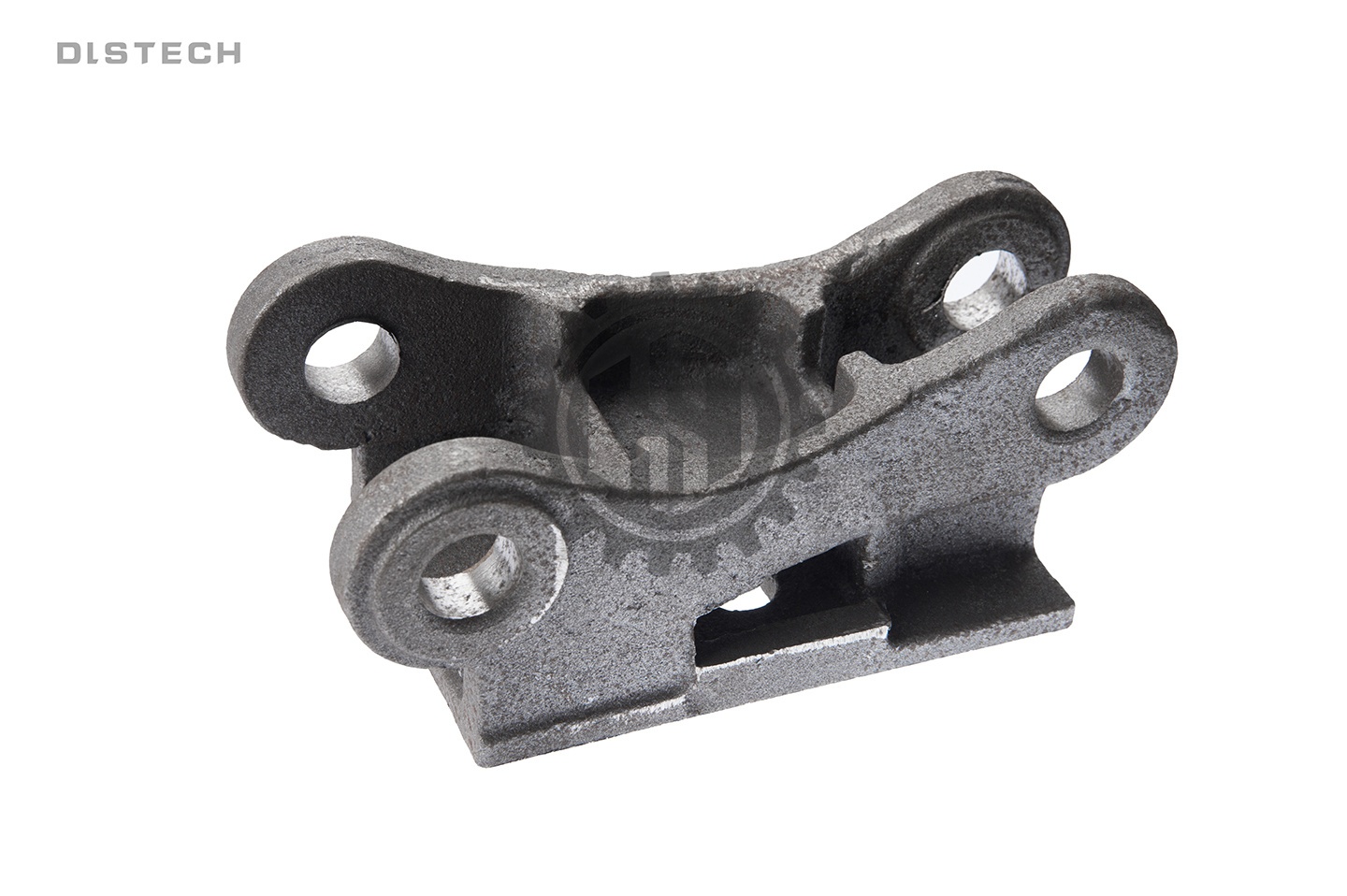

Khối xích
Mắt xích là chi tiết nối trên xích truyền động của ghi dầm ngang; chúng tôi cung cấp phụ tùng này theo yêu cầu dự án, hàng xuất từ nhà máy đối tác. Phụ tùng thay thế cùng series có thể được cung cấp cùng lúc.
Quan hệ phối hợp với các phụ tùng lân cận
Mặt ghi của ghi dầm ngang lấy dầm ngang làm kết cấu chịu lực; miếng ghi có thể thay thế được lắp trên dầm, cụm dầm dùng chốt nối hạng nặng, khu vực mài mòn cao có thêm tấm chống mài mòn. Khi thay mắt xích cần đối chiếu quy cách với các chi tiết lân cận cùng lúc để bảo đảm ăn khớp và đồng tâm.
| Phụ tùng | Vị trí trên ghi |
|---|---|
| Dầm ngang | Dầm chịu lực tạo nên kết cấu mặt ghi |
| Miếng ghi | Chi tiết thay thế được lắp trên dầm ngang |
| Chốt nối | Chốt hạng nặng dùng để lắp ghép dầm ngang |
| Tấm chống mài mòn | Tấm bảo vệ ở khu vực mài mòn cao |
Vật liệu có thể chọn
| Vị trí áp dụng | Vật liệu |
|---|---|
| Dầm ngang và miếng ghi | Thép hợp kim đúc Cr25Ni20 (310S) |
| Khu vực nhiệt độ trung bình | Cr26Ni12 |
| Chi tiết kết cấu chịu lực | Thép carbon tiêu chuẩn |
Vật liệu có thể tùy chỉnh theo yêu cầu khách hàng, các mác có thể chọn gồm HT200, HT250, RTSi5, RQTSi5, RTCr16, RTCr, RTCr2, RTCr5, RTCr2Si4Mo. Vị trí có nhiệt độ cao dùng thép hợp kim đúc, khu vực nhiệt độ trung bình dùng Cr26Ni12, chi tiết kết cấu chủ yếu chịu lực dùng thép carbon tiêu chuẩn.
Đúc và đối chiếu kích thước
Mọi chi tiết đều qua đúc chính xác và gia công cơ khí để bảo đảm ăn khớp và đồng tâm đúng. Sản phẩm phù hợp tiêu chuẩn kỹ thuật NB/T 47050-2016, kích thước có thể tùy chỉnh theo yêu cầu khách hàng. Khi đặt hàng, cung cấp bản vẽ máy gốc hoặc kích thước thực tế giúp rút ngắn thời gian xác nhận phụ tùng.
