Máy cấp liệu ghi kiểu vảy 65t/h cho lò gia nhiệt

Giới thiệu sản phẩm

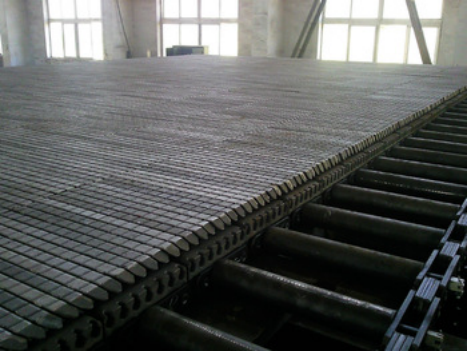

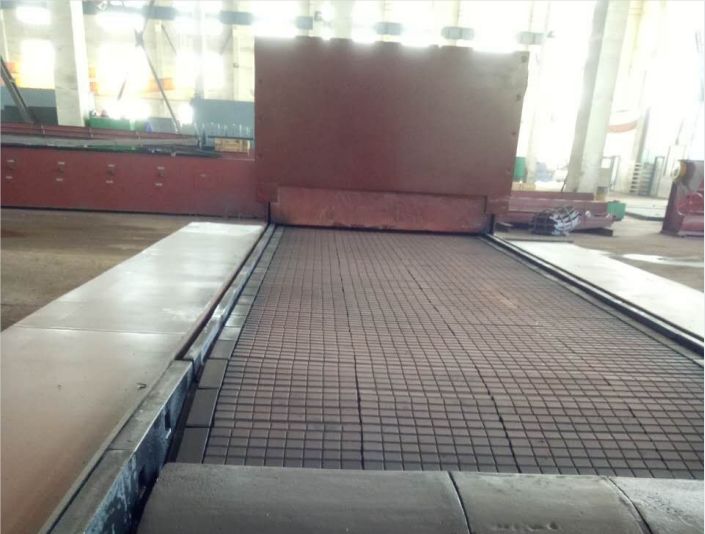

Bề mặt ghi của ghi xích kiểu vảy thường gồm 4~12 dây xích song song (tương tự kết cấu xích của xe đạp). Mỗi dây xích dùng bu lông hình xẻng nối các đoạn xích ngắn được xâu từ vòng lớn, vòng nhỏ, vòng đệm, tấm lót và các chi tiết khác lại với nhau. Các miếng ghi được lắp lên xích bằng tấm kẹp; tấm kẹp gấp về phía trước và phía sau, ép sát nhau, tạo thành kiểu vảy cá. Khi miếng ghi chạy đến phần đuôi và chuyển sang hành trình chạy xuống phía dưới, nhờ trọng lượng bản thân chúng lần lượt lật lại, treo ngược trên tấm kẹp, nhờ đó tự động làm sạch tro xỉ và được làm mát.

Giữa các dây xích liền kề được nối bằng thanh giằng và ống lót, giữ cho khoảng cách giữa các dây xích không đổi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi này là thiết bị đốt lớp cơ giới hóa của lò hơi, phù hợp với lò hơi có sản lượng bốc hơi 10~60t/h. Có thể đốt than mỡ, than non và than bùn. Than được thả tự động từ phễu than; cũng có thể lắp máy cấp than bằng gió, hoặc lắp ngược ghi và lắp máy rải than bằng gió cơ giới để thành kiểu buồng đốt treo cơ giới hóa.

Yêu cầu sử dụng

Than dùng để đốt trong ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm; hàm lượng than mịn 0~3mm phải nhỏ hơn 30%;

(2) Hàm lượng ẩm tính theo cơ sở khô phải nhỏ hơn 20%;

(3) Hàm lượng tro tính theo cơ sở khô không được vượt quá 30%, nhưng không được thấp hơn 10%;

(4) Nhiệt độ biến dạng của tro phải lớn hơn 1250℃;

(5) Tính kết cốc không nên quá mạnh.

(6) Nếu các yêu cầu chất lượng than nêu trên xung đột với yêu cầu chất lượng than của thiết bị cấp than thì lấy yêu cầu cao hơn.

Nhiệt độ gió cấp một dùng cho ghi này không được vượt quá 200℃ (khi đốt than antraxit không được vượt quá 160℃).

Kết cấu và đặc tính

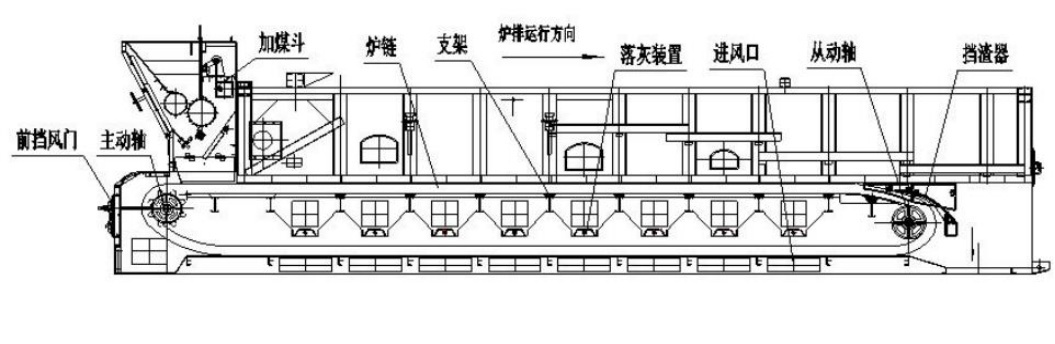

Toàn bộ ghi chia thành bảy phần: (1) trục chủ động; (2) trục bị động; (3) giá đỡ (giá đỡ là kết cấu liền khối, có tấm đỡ tro thấp và thanh ma sát); (4) xích lò; (5) phễu than; (6) tấm chắn gió phía trước; (7) bộ chặn xỉ. Ghi này không bao gồm thiết bị cấp gió của thiết bị cấp than và hộp số của ghi.

(1) Mặt làm việc của ghi, tức phần mặt ghi, do nhiều miếng ghi xếp nghiêng liên tục thành kiểu vảy cá, tiết diện thông gió là 8%-10%.

(2) Đặc điểm kết cấu của xích lò là số dây xích nhiều, các dây xích được cố định trên xích lò thành từng nhóm năm cột tấm kẹp. Xích lò được xâu và cố định bằng trục dài và tấm lót, giữa các xích lò có con lăn. Con lăn ăn khớp với răng trên bánh chủ và làm đĩa xích của bộ truyền ghi quay. Ghi chạy do bánh chủ động đẩy, bánh bị động trượt.

(3) Bên trong ghi dùng cấp gió phân đoạn. Theo chiều dọc, ghi được chia thành nhiều khoang gió dung tích lớn, mỗi khoang nối với một ống cấp gió. Gió vào khoang giảm tốc độ do tác dụng khuếch tán nên có thể phân bố đều khắp khoang. Trên ống cấp gió có cửa bướm để điều chỉnh áp suất gió trong khoang.

(4) Thiết bị xả tro của khoang gió dùng cửa xả tro kiểu đẩy kéo và kiểu thanh kéo. Khi quay hoặc đẩy tay cầm cửa xả tro, tro xỉ rơi xuống xích lò bên dưới. Xích lò chuyển động trên tấm đáy, đẩy tro xỉ ra đầu trước của ghi và rơi vào phễu tro hoặc máng xỉ.

Tro xỉ cũng có thể được xả bằng tay. Tay cầm đẩy kéo xuyên qua ống cấp gió và nằm phía ngoài ống cấp gió, cách bố trí tương ứng với ống cấp gió: cấp gió một bên thì xả tro một bên; cấp gió hai bên thì xả tro hai bên; cũng có thể cấp gió một bên và xả tro hai bên.

(5) Phần làm kín giữa hai bên xích lò và giá đỡ dùng kết cấu mê cung hoặc kiểu tiếp xúc, đồng thời đặt các cục than để ngăn than lọt xuống hai bên ghi.

(6) Thiết bị chặn xỉ dùng kiểu chặn xỉ bằng sắt hình ưng. Bộ chặn xỉ chính là thanh sắt hình ưng, đặt sau trục bị động; phần đầu của nó tựa lên xích lò nhờ trọng lượng bản thân, phần dưới lắp trên giá đỡ và hàn với giá đỡ ghi.

(7) Để phục vụ kiểm tra, sửa chữa và thông gió thường ngày, trên dốc phía trên tấm chắn gió phía trước có cửa kiểm tra. Khi cần thông gió tự nhiên, có thể mở tấm chắn gió và cửa xả tro của khoang gió.

(8) Phễu than được lắp trên vách hai bên của giá đỡ. Trong phễu than có cửa chắn than, độ dày lớp than được điều chỉnh bằng việc nâng hạ cửa chắn than.

Thông số kiểu máy

Đặc điểm vận hành

1. Lớp than tiếp xúc với toàn bộ mặt ghi nhưng xích không bị đốt nóng trực tiếp, vận hành an toàn tin cậy;

2. Khe hở giữa các miếng ghi rất nhỏ nên ít lọt than; miếng ghi mỏng nên tản nhiệt tốt;

3. Có thể thay thế mà không cần dừng lò;

4. Do kết cấu xích linh hoạt, khi răng của đĩa xích trên trục chủ động hơi lệch thì độ căng tự điều chỉnh được để duy trì ăn khớp tốt.
