Ghi kiểu vảy 60t/h cho chất thải rắn

Giới thiệu sản phẩm

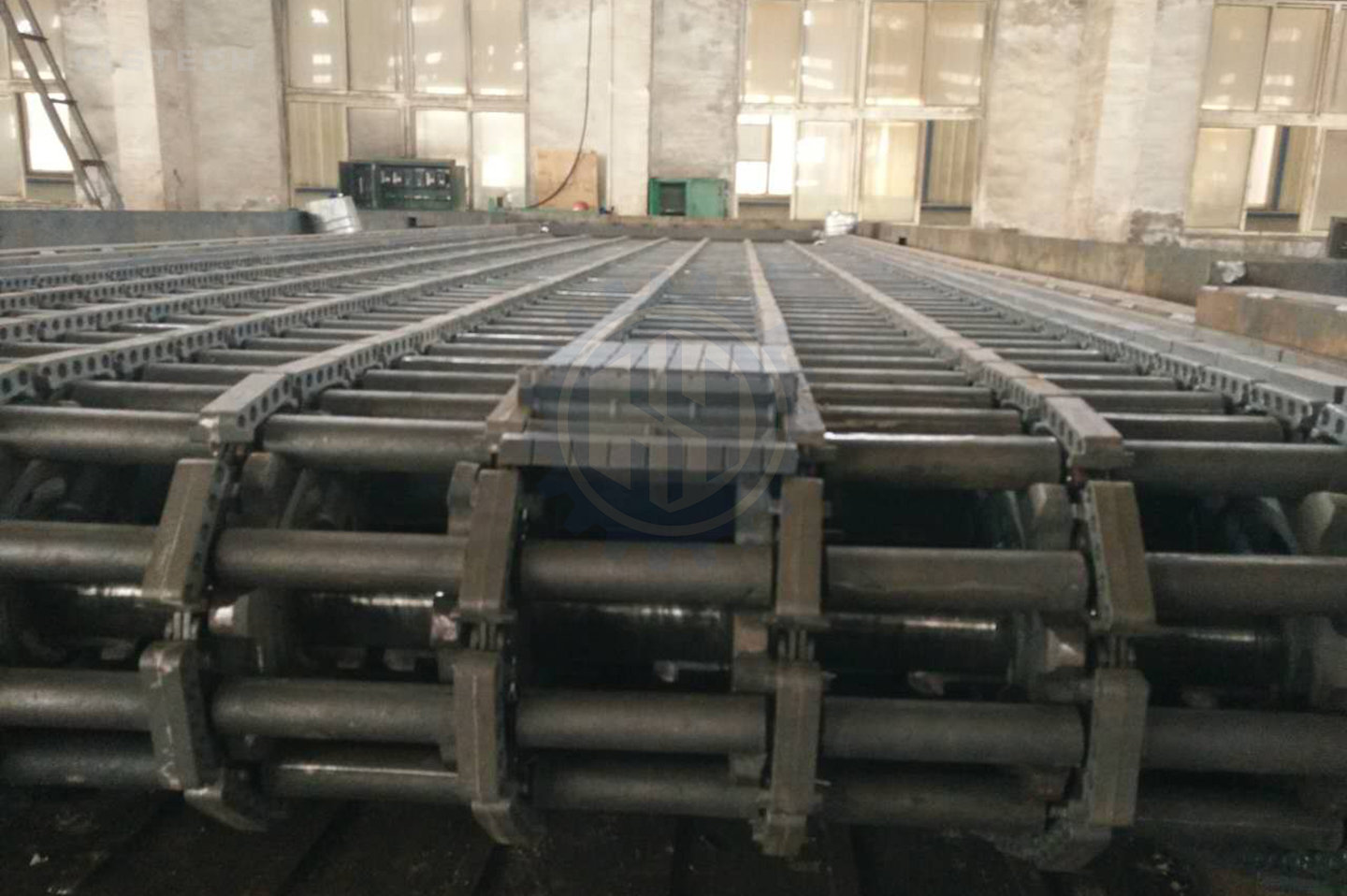

Mặt ghi của ghi lò kiểu vảy cá thường gồm 4~12 dây xích song song (tương tự kết cấu xích của xe đạp). Mỗi dây xích được nối lại từ nhiều đoạn xích nhỏ, mỗi đoạn do bu lông hình xẻng xâu các chi tiết như vòng lớn, vòng nhỏ, vòng đệm, tấm lót lại với nhau. Các tấm ghi được lắp lên xích bằng tấm kẹp, tấm kẹp gấp về phía trước và phía sau, áp sát nhau, xếp thành kiểu vảy cá. Khi các tấm ghi chạy tới phần đuôi và chuyển sang hành trình chạy không tải phía dưới, chúng lần lượt lật lại nhờ trọng lượng bản thân và treo ngược trên tấm kẹp, nhờ đó tro xỉ được làm sạch tự động và tấm ghi được làm nguội.

Các dây xích kề nhau được nối với nhau bằng thanh giằng và ống lót, giữ cho khoảng cách giữa các xích không đổi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi lò này là thiết bị đốt lớp cơ giới hóa cho lò hơi, dùng cho lò hơi có sản lượng hơi 10~60 tấn/h. Có thể đốt than bitum, than non và than bùn. Than tự động rơi xuống từ phễu than; cũng có thể bố trí máy cấp than bằng gió, hoặc lắp ghi lò theo kiểu lật ngược và bố trí máy rải than cơ khí bằng gió, tạo thành kiểu buồng đốt treo cơ giới hóa.

Yêu cầu sử dụng

Chất lượng than dùng cho ghi lò này cần đáp ứng các yêu cầu sau:

(1) Kích thước hạt lớn nhất của than không được vượt quá 40mm; hàm lượng than mịn 0~3mm phải nhỏ hơn 30%;

(2) Độ ẩm tính theo cơ sở khô phải nhỏ hơn 20%;

(3) Hàm lượng tro tính theo cơ sở khô không vượt quá 30%, nhưng không được thấp hơn 10%;

(4) Nhiệt độ biến dạng của tro phải lớn hơn 1250℃;

(5) Tính kết cốc không nên quá mạnh.

(6) Nếu các yêu cầu về chất lượng than nêu trên xung đột với yêu cầu về chất lượng than của thiết bị cấp than thì lấy giá trị cao hơn.

Nhiệt độ gió sơ cấp sử dụng cho ghi lò này không được vượt quá 200℃ (không được vượt quá 160℃ khi đốt than anthracit).

Kết cấu và đặc tính

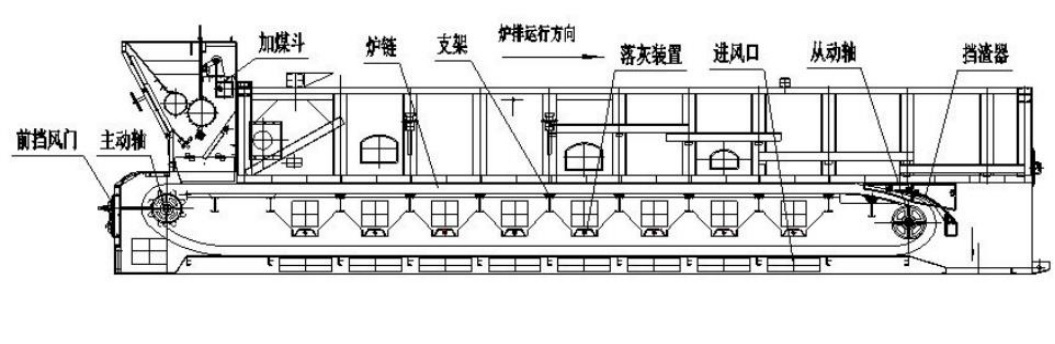

Toàn bộ ghi lò chia thành bảy phần: (1) trục chủ động; (2) trục bị động; (3) giá đỡ (giá đỡ là kết cấu liền khối, có tấm đỡ tro thấp và thanh ma sát); (4) xích ghi; (5) phễu than; (6) tấm chắn gió phía trước; (7) bộ chắn xỉ. Ghi lò này không bao gồm thiết bị cấp gió của thiết bị cấp than và hộp số của ghi lò.

(1) Mặt làm việc của ghi lò, tức phần mặt ghi, do nhiều tấm ghi xếp chồng liên tục theo độ nghiêng thành kiểu vảy cá, tiết diện thông gió là 8%-10%.

(2) Đặc điểm kết cấu của xích ghi là có nhiều dây xích, các xích được cố định trên xích ghi theo nhóm năm trụ tấm kẹp. Xích ghi được cố định bằng trục dài và tấm lót xâu qua, giữa các xích ghi có xâu con lăn. Con lăn ăn khớp với răng trên bánh chủ động, dẫn động đĩa xích của ghi truyền động quay. Ghi lò chạy nhờ bánh chủ động đẩy, bánh bị động chạy kiểu trượt.

(3) Bên trong ghi lò sử dụng cấp gió phân đoạn. Dọc theo chiều dài ghi lò chia thành nhiều buồng gió dung tích lớn, mỗi buồng gió nối riêng với ống cấp gió. Gió vào buồng gió giảm tốc độ do tác dụng khuếch tán và có thể lấp đầy đều toàn bộ buồng gió. Trên ống cấp gió có cửa bướm để điều chỉnh áp suất gió trong buồng gió.

(4) Thiết bị xả tro của buồng gió dùng cửa xả tro kiểu đẩy kéo và kiểu thanh giằng. Khi quay hoặc đẩy tay nắm cửa xả tro, tro xỉ sẽ rơi xuống xích ghi phía dưới. Xích ghi di chuyển trên tấm đáy, đẩy tro xỉ ra phía đầu ghi lò và rơi vào phễu xỉ hoặc máng xỉ.

Tro xỉ cũng có thể được làm sạch bằng thủ công. Tay nắm đẩy kéo xuyên qua ống cấp gió và đặt ở phía ngoài ống cấp gió, cách bố trí của nó thống nhất với ống cấp gió, tức là cấp gió một bên thì xả tro một bên; cấp gió hai bên thì xả tro hai bên; cũng có thể cấp gió một bên và xả tro hai bên.

(5) Phần làm kín giữa hai bên xích ghi và giá đỡ dùng kết cấu kiểu mê cung hoặc kiểu tiếp xúc, đồng thời đặt các cục than để tránh than rò vào hai bên ghi lò.

(6) Thiết bị chắn xỉ sử dụng bộ chắn xỉ kiểu mỏ ưng. Bộ chắn xỉ tức thanh thép mỏ ưng, đặt phía sau trục bị động, phần đầu của nó tì lên xích ghi nhờ trọng lượng bản thân, phần dưới lắp trên giá đỡ và hàn với giá đỡ ghi lò.

(7) Để đáp ứng nhu cầu kiểm tra, sửa chữa và thông gió thường ngày, trên dốc phía trên tấm chắn gió phía trước có cửa kiểm tra. Nếu cần thông gió tự nhiên, có thể mở tấm chắn gió và cửa xả tro của buồng gió.

(8) Phễu than được lắp trên các tấm vách hai bên giá đỡ. Trong phễu than có cửa chặn than, độ dày lớp than được điều chỉnh thông qua việc nâng hạ cửa chặn than.

Model và thông số

Đặc điểm vận hành

1. Lớp than tiếp xúc với toàn bộ mặt ghi, nhưng xích không trực tiếp bị đốt nóng, vận hành an toàn và tin cậy;

2. Khe hở ghi lò rất nhỏ, rò than ít; tấm ghi mỏng, điều kiện làm nguội tốt;

3. Có thể thay thế mà không cần dừng lò;

4. Do kết cấu xích linh hoạt, khi dạng răng của đĩa xích trên trục chủ động có sai lệch nhỏ, độ căng có thể tự điều chỉnh và duy trì ăn khớp tốt.
