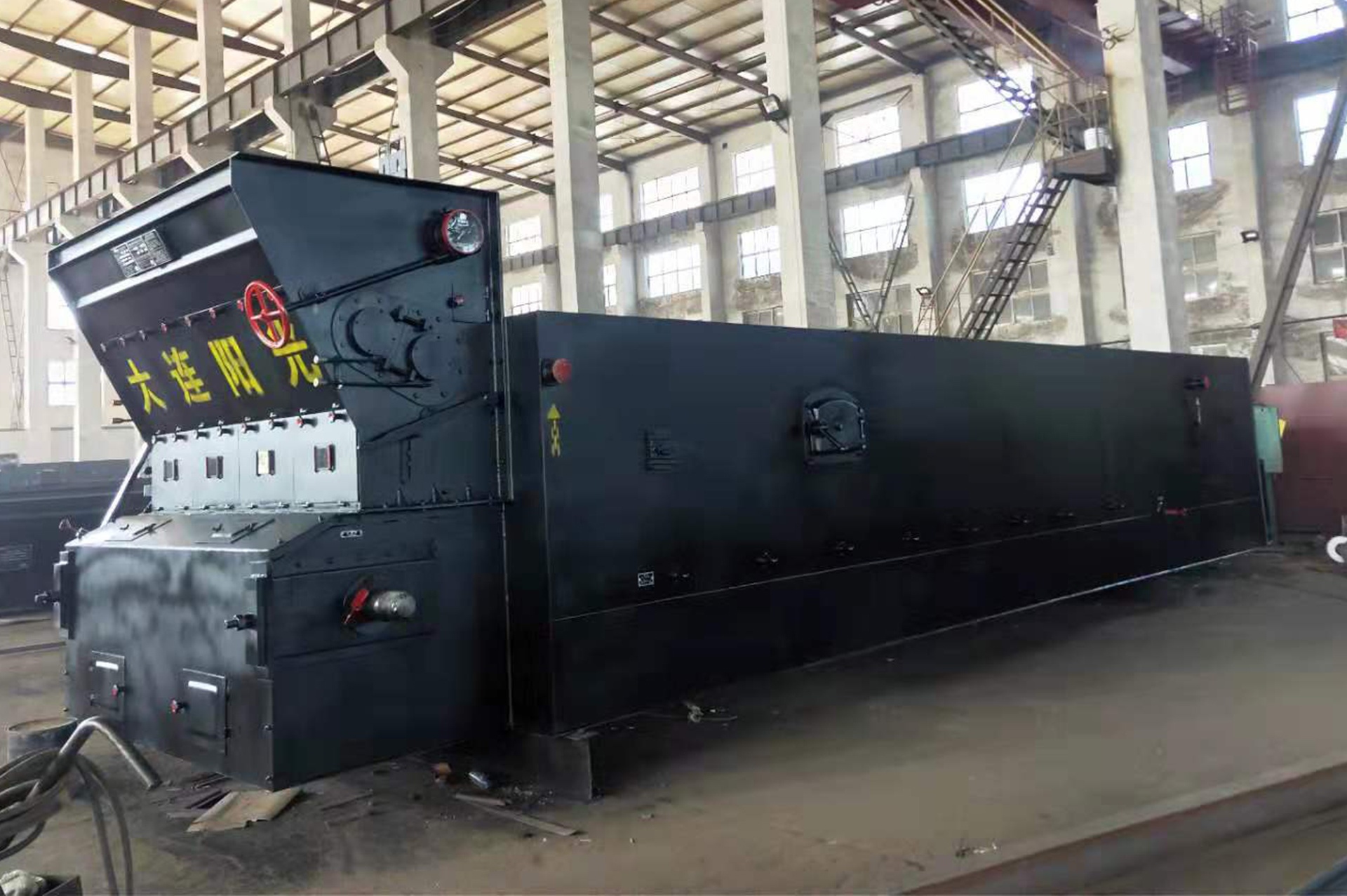

Ghi xích kiểu vảy 15t/h

Giới thiệu sản phẩm

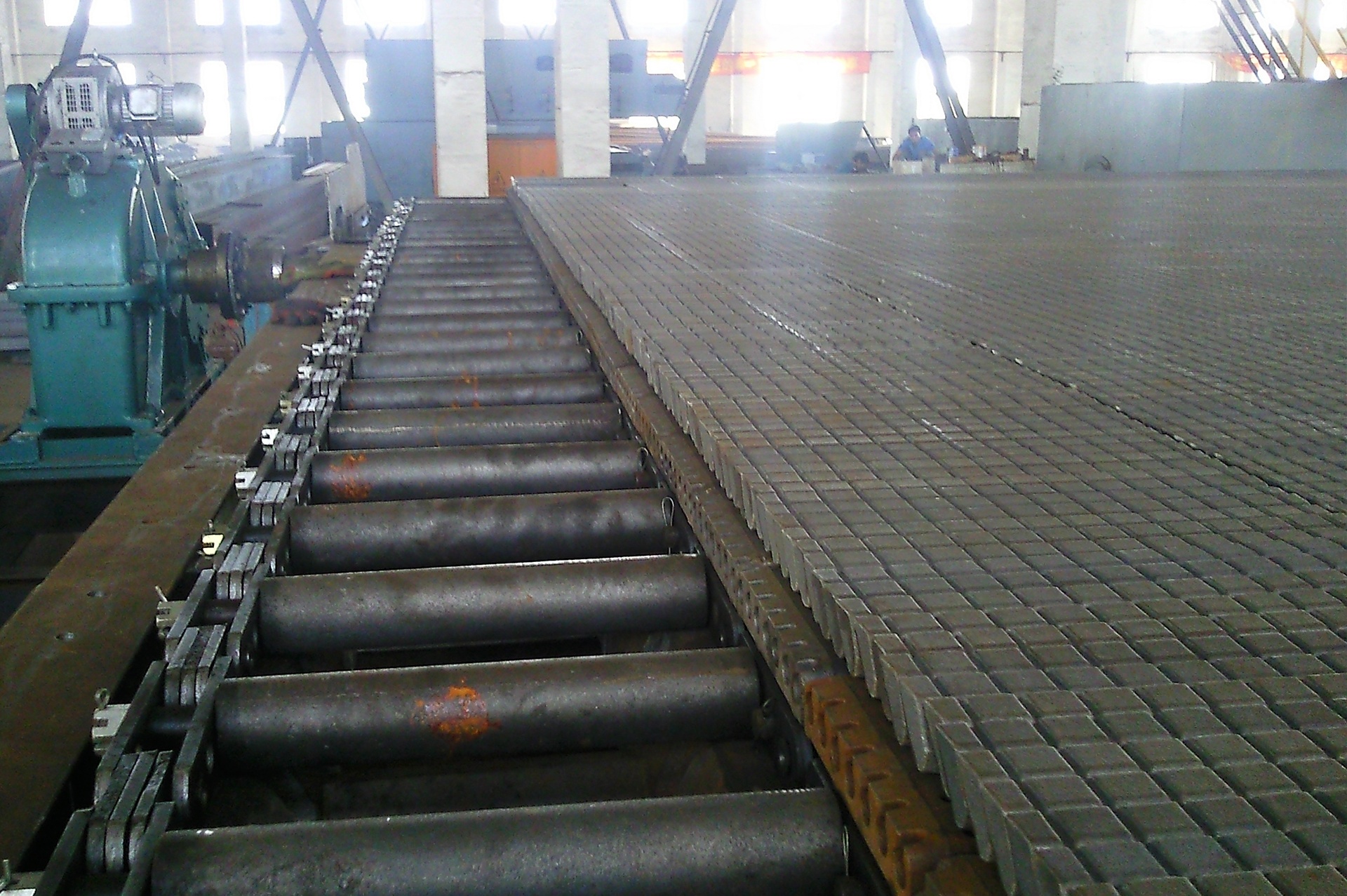

Bề mặt ghi của ghi kiểu vảy thường được cấu tạo từ 4~12 dây xích song song (tương tự kết cấu xích của xe đạp). Mỗi dây xích được tạo thành bằng cách dùng bu lông hình xẻng xâu nối nhiều đoạn xích ngắn cấu thành từ vòng lớn, vòng nhỏ, vòng đệm, tấm lót và các chi tiết khác. Các tấm ghi được lắp lên xích thông qua nẹp; nẹp gấp về phía trước và phía sau, sát nhau và xếp thành dạng vảy cá. Khi tấm ghi chạy đến phần đuôi và chuyển vào hành trình không tải phía dưới, nhờ trọng lượng bản thân chúng lần lượt lật lại và treo ngược trên nẹp, nhờ đó tự động làm sạch tro xỉ và được làm mát.

Giữa các dây xích liền kề có thanh kéo và ống lót nối với nhau để giữ khoảng cách giữa các dây xích không đổi.

Phạm vi áp dụng và yêu cầu

Phạm vi áp dụng

Ghi này là thiết bị đốt lớp của lò hơi cơ giới hóa, phù hợp với lò hơi có công suất bốc hơi 10~60 t/h. Có thể đốt than mỡ, than non và than bùn. Than được cấp tự động từ phễu than; cũng có thể trang bị máy cấp than bằng gió, hoặc lắp ghi ngược và trang bị máy rải than bằng gió cơ giới để trở thành kiểu buồng đốt treo cơ giới hóa.

Yêu cầu sử dụng

Than đốt cho ghi này phải đáp ứng các yêu cầu sau:

(1) kích thước hạt lớn nhất của than không được vượt quá 40mm; hàm lượng than mịn 0~3mm phải nhỏ hơn 30%;

(2) hàm lượng nước tính theo cơ sở khô phải nhỏ hơn 20%;

(3) hàm lượng tro tính theo cơ sở khô không vượt quá 30% nhưng không được thấp hơn 10%;

(4) nhiệt độ biến dạng của tro phải lớn hơn 1250℃;

(5) tính kết cốc không nên quá mạnh.

(6) nếu các yêu cầu chất lượng than nêu trên xung đột với yêu cầu chất lượng than của thiết bị cấp than thì lấy yêu cầu cao hơn.

Nhiệt độ gió cấp một sử dụng cho ghi này không được vượt quá 200℃ (khi đốt than antraxit không được vượt quá 160℃).

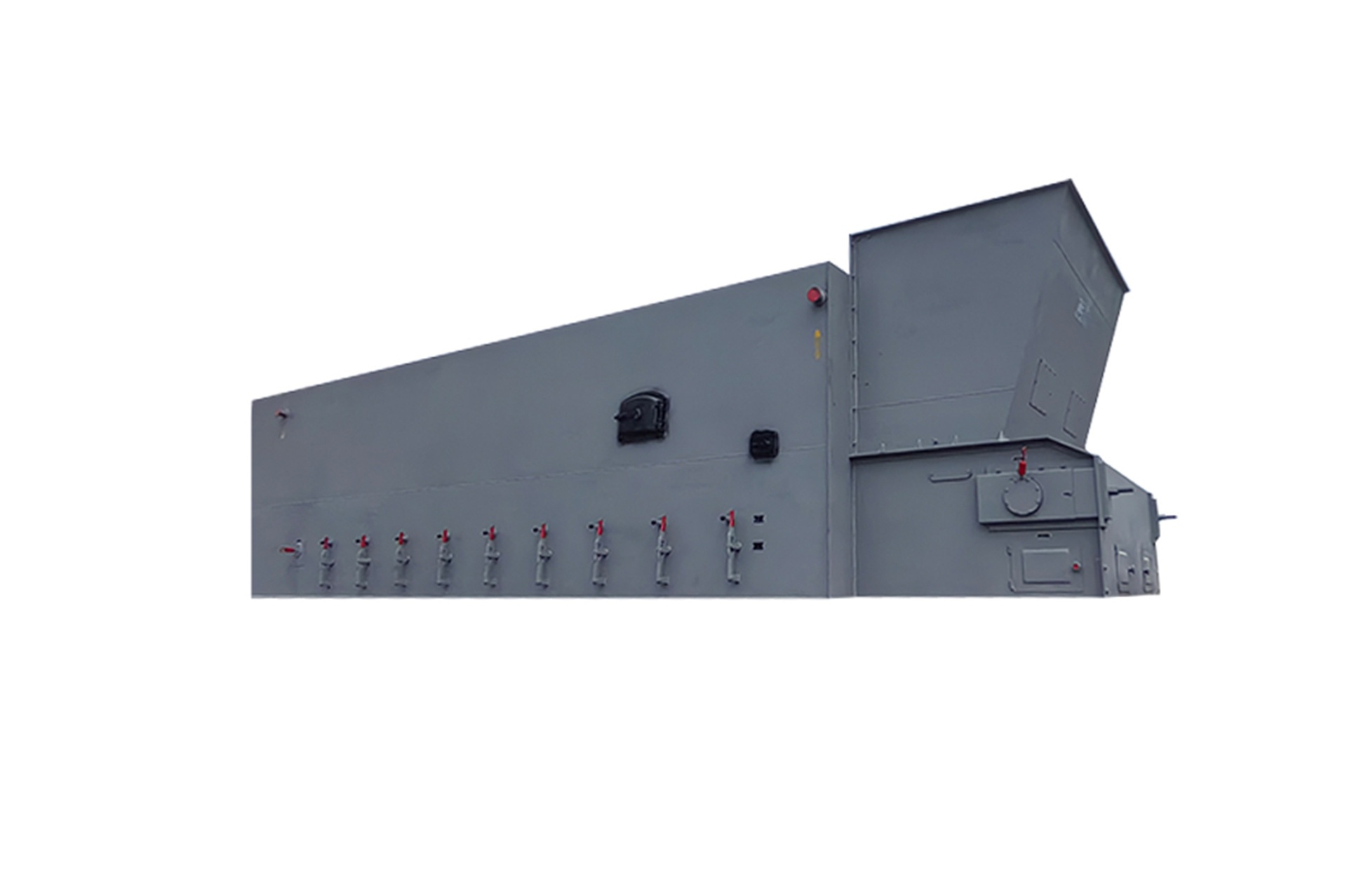

Kết cấu và đặc tính

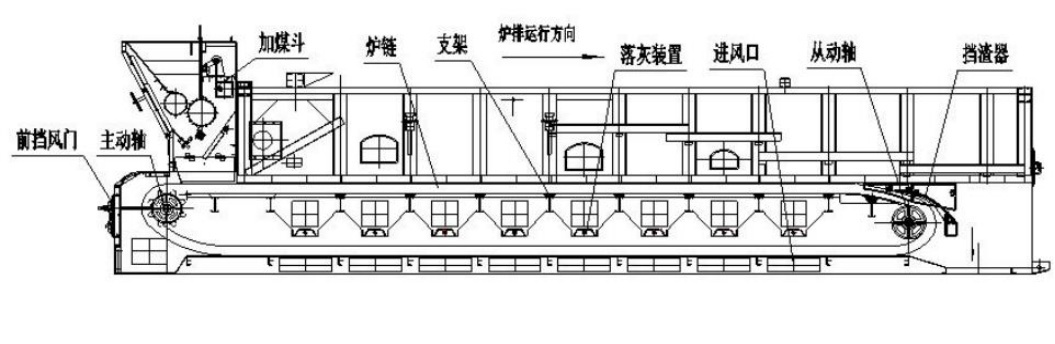

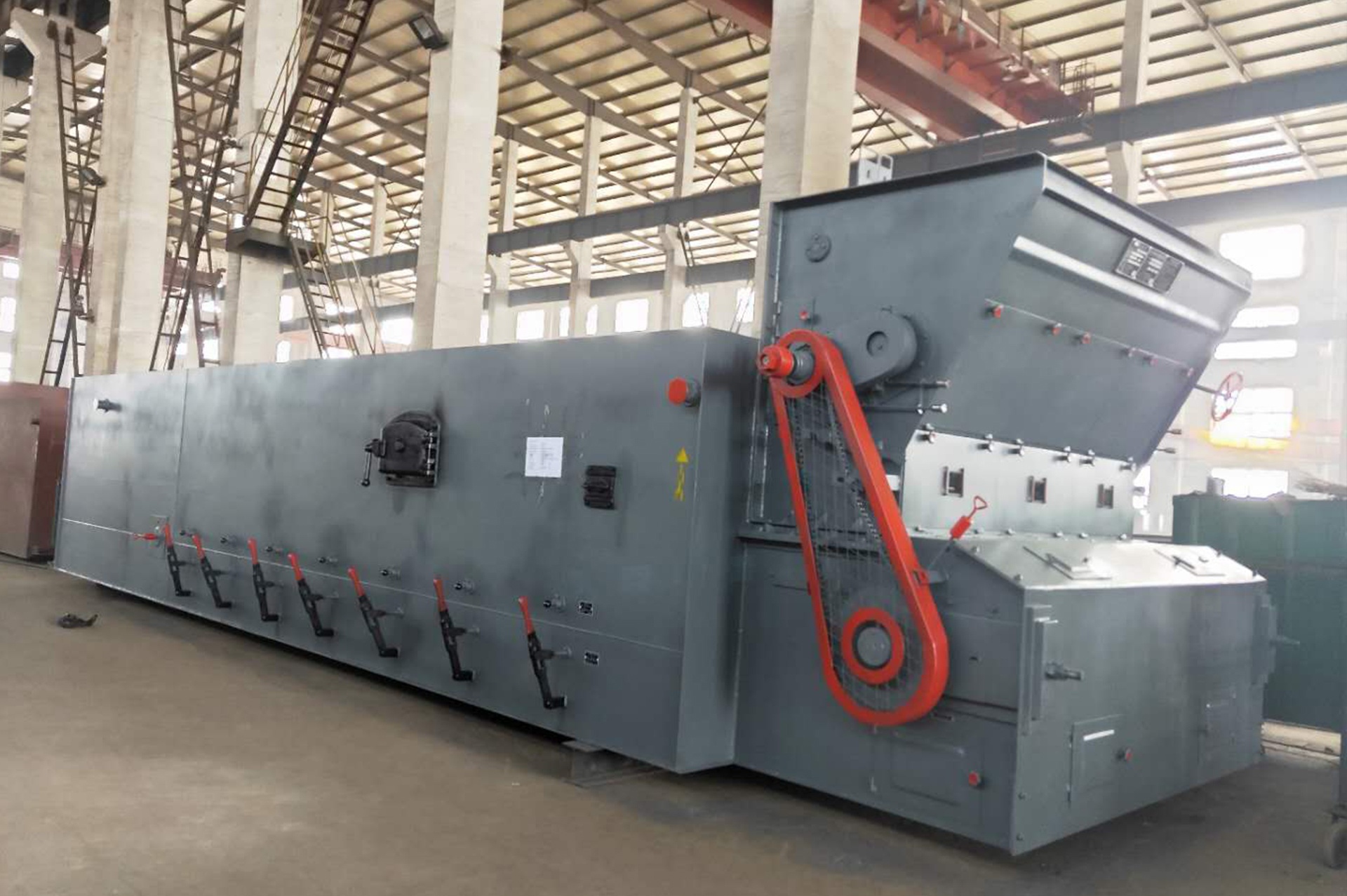

Toàn bộ ghi được chia thành bảy phần: (1) trục chủ động, (2) trục bị động, (3) giá đỡ (giá đỡ là kết cấu liền khối, có tấm đỡ tro thấp và thanh ma sát), (4) xích lò, (5) phễu than, (6) tấm chắn gió phía trước, (7) bộ chặn xỉ. Ghi này không bao gồm thiết bị cấp gió của thiết bị cấp than và hộp giảm tốc của ghi.

(1) Mặt làm việc của ghi, tức phần mặt ghi, do nhiều tấm ghi xếp nghiêng liên tục thành dạng vảy, tiết diện thông gió là 8%-10%.

(2) Đặc điểm kết cấu của xích lò là số dây xích nhiều, các dây xích được cố định trên xích lò theo nhóm năm cột nẹp. Xích lò được cố định bằng trục dài và tấm lót xâu nối, giữa các xích lò có con lăn xâu vào. Con lăn ăn khớp với răng trên bánh chủ và làm bánh xích của bộ truyền quay. Ghi được bánh chủ đẩy đi, bánh bị động trượt.

(3) Bên trong ghi sử dụng cấp gió phân đoạn. Dọc theo chiều dài ghi chia thành nhiều khoang gió dung lượng lớn, mỗi khoang nối riêng với ống cấp gió. Gió vào khoang giảm tốc độ do khuếch tán và có thể lấp đầy đều toàn bộ khoang. Trên ống cấp gió có cửa bướm để điều chỉnh áp suất gió trong khoang.

(4) Thiết bị xả tro của khoang gió dùng cửa xả tro kiểu đẩy kéo và kiểu thanh kéo. Khi xoay hoặc đẩy tay cầm cửa xả tro, tro xỉ rơi xuống xích lò bên dưới. Xích lò chuyển động trên tấm đáy dưới, đẩy tro xỉ ra phía trước ghi và rơi vào phễu tro hoặc máng xỉ. Tro xỉ cũng có thể được làm sạch bằng tay.

Tay cầm đẩy kéo đi xuyên qua ống cấp gió và nằm ở phía ngoài ống cấp gió, cách bố trí phù hợp với ống cấp gió, tức là cấp gió một bên thì xả tro một bên; cấp gió hai bên thì xả tro hai bên; cũng có thể cấp gió một bên và xả tro hai bên.

(5) Khe giữa hai bên xích lò và giá đỡ được làm kín bằng kết cấu mê cung hoặc kết cấu tiếp xúc, đồng thời đặt than cục để ngăn than lọt vào hai bên ghi.

(6) Thiết bị chặn xỉ dùng thiết bị chặn xỉ kiểu sắt đại bàng. Bộ chặn xỉ tức sắt đại bàng, đặt phía sau trục bị động, phần đầu tựa lên xích lò nhờ trọng lượng bản thân, phần dưới lắp trên giá đỡ và hàn với giá đỡ ghi.

(7) Để đáp ứng nhu cầu kiểm tra, sửa chữa và thông gió thường ngày, trên phần dốc phía trên tấm chắn gió phía trước có cửa kiểm tra. Nếu cần thông gió tự nhiên thì có thể mở tấm chắn gió và cửa xả tro của khoang gió.

(8) Phễu than được lắp trên vách hai bên của giá đỡ. Trong phễu than có cửa chắn than, độ dày lớp than được điều chỉnh bằng cách nâng hạ cửa chắn than.

Thông số kiểu máy

Đặc điểm vận hành

1. Lớp than tiếp xúc với toàn bộ mặt ghi nhưng xích không bị đốt nóng trực tiếp, vận hành an toàn tin cậy;

2. Khe hở của ghi rất nhỏ, rò than ít; tấm ghi mỏng, điều kiện làm mát tốt;

3. Có thể thay thế mà không cần dừng lò;

4. Do kết cấu xích linh hoạt, khi dạng răng của bánh xích trên trục chủ động hơi sai lệch thì có thể tự điều chỉnh độ căng để duy trì ăn khớp tốt.
