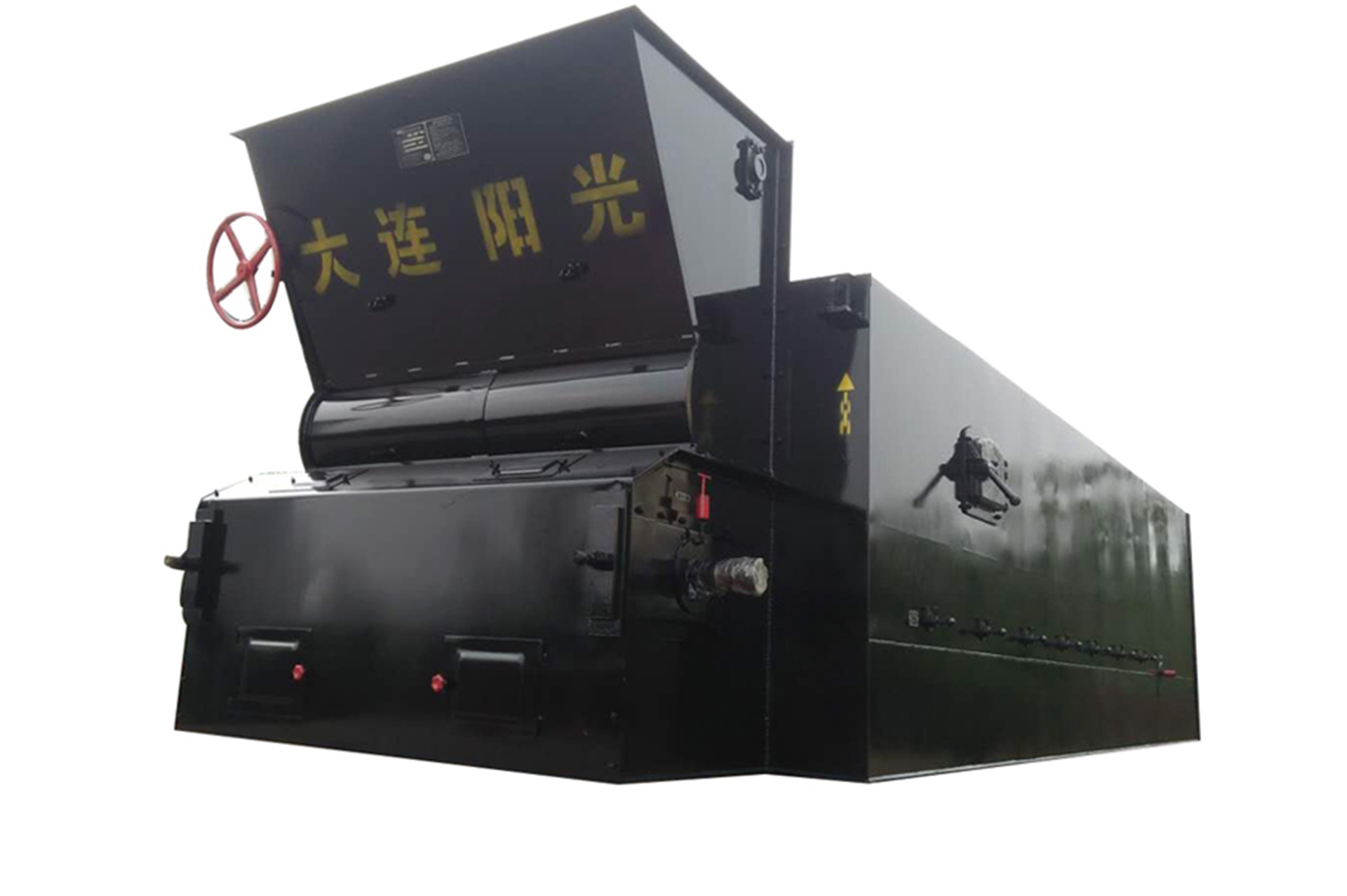

▌Giới thiệu sản phẩm

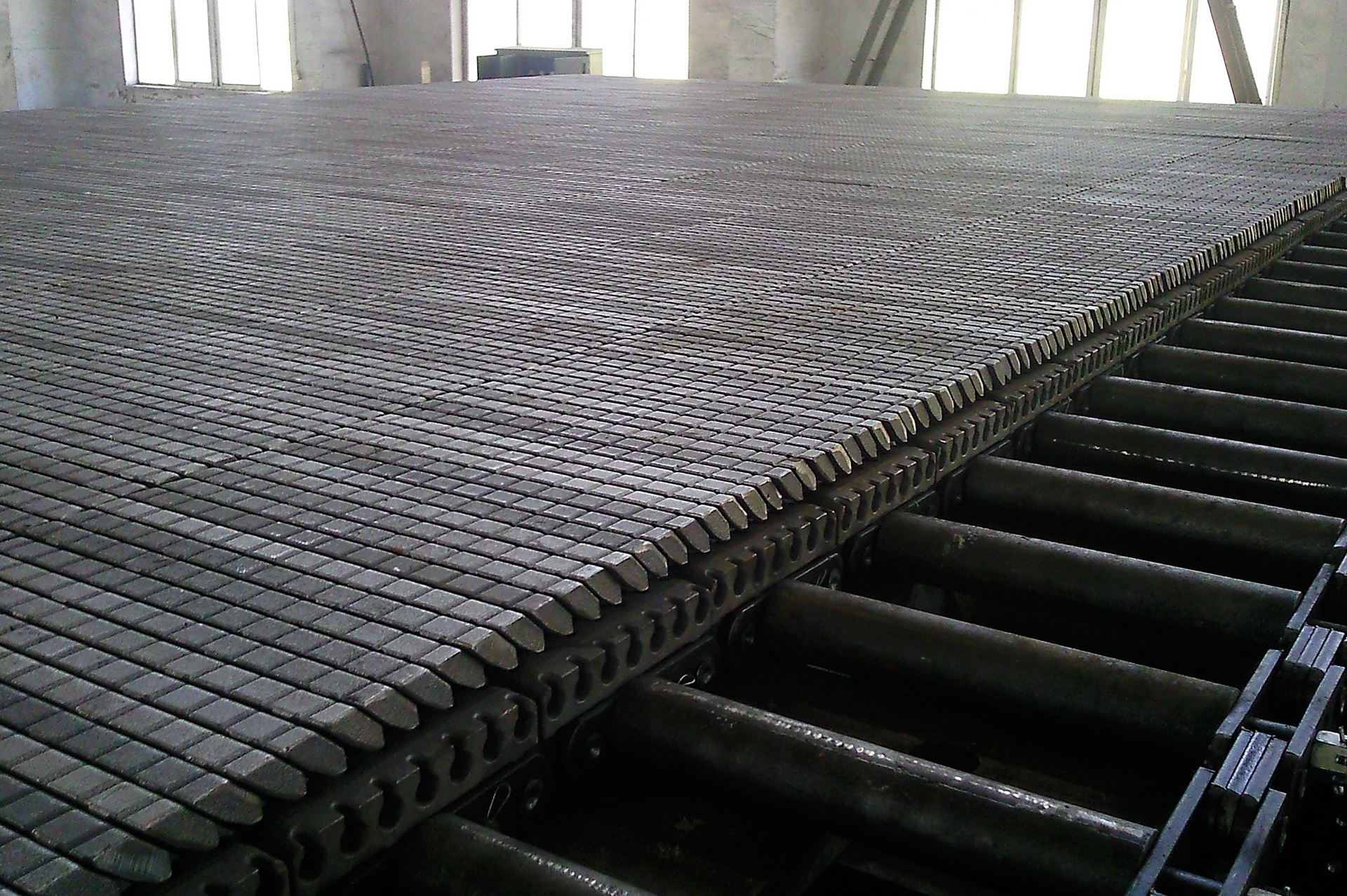

Bề mặt ghi của ghi kiểu vảy thường được cấu tạo từ 4~12 dây xích song song (tương tự kết cấu xích trên xe đạp). Mỗi dây xích dùng bu lông hình cuốc xâu chuỗi nhiều mắt xích cấu tạo từ vòng lớn, vòng nhỏ, vòng đệm, tấm lót và các chi tiết khác. Các tấm ghi được lắp trên xích thông qua các nẹp, chúng gấp qua gấp lại, khít sát nhau và có hình vảy cá. Khi tấm ghi di chuyển đến đuôi và lật xuống thành hành trình rỗng, nó sẽ lần lượt lật nhờ trọng lượng bản thân và treo ngược trên nẹp, nhờ đó tự động loại bỏ tro và được làm mát. Mỗi dây xích liền kề được nối với ống lót bằng thanh kéo để giữ khoảng cách giữa các dây xích không đổi.

▌Phạm vi áp dụng và yêu cầu （一）Phạm vi áp dụng Ghi này là thiết bị đốt lớp của lò hơi cơ giới hóa, phù hợp cho lò hơi có công suất bốc hơi 10~60t/h. Nó có thể đốt than mỡ, than non và than bùn. Nó dùng phễu than để than tự động rơi xuống; Cũng có thể trang bị máy cấp than bằng gió, hoặc lật ngược ghi và trang bị máy rải than bằng gió cơ giới để trở thành phiên bản cơ giới hóa của buồng đốt lơ lửng. （二）Yêu cầu sử dụng

Chất lượng than sử dụng cho ghi này phải đáp ứng các yêu cầu sau:

(1) Kích thước hạt than tối đa không được vượt quá 40mm; Hàm lượng bụi than 0~3mm phải nhỏ hơn 30%;

(2) Hàm lượng ẩm khô phải nhỏ hơn 20%;

(3) Hàm lượng ẩm khô không quá 30%, nhưng không được dưới 10%;

(4) Nhiệt độ biến dạng của tro phải lớn hơn 1250°C;

(5) Khả năng kết khối không mạnh.

(6) Nếu các yêu cầu chất lượng than trên xung đột với yêu cầu chất lượng than của thiết bị cấp than, lấy yêu cầu cao nhất.

Nhiệt độ của gió cấp một sử dụng trong ghi này không được vượt quá 200°C (đối với than antraxit, không được vượt quá 160°C)

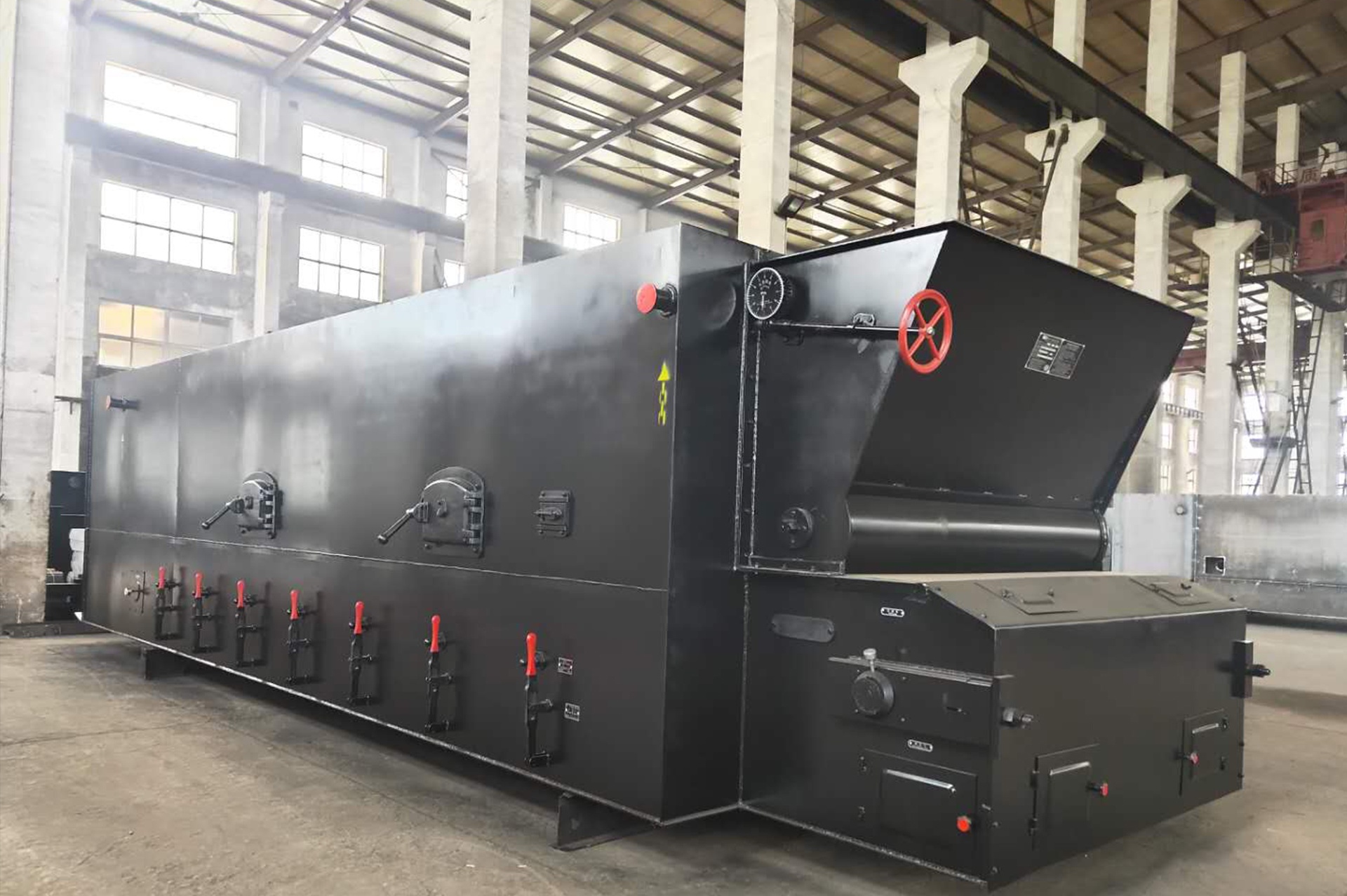

▌Đặc điểm kết cấu

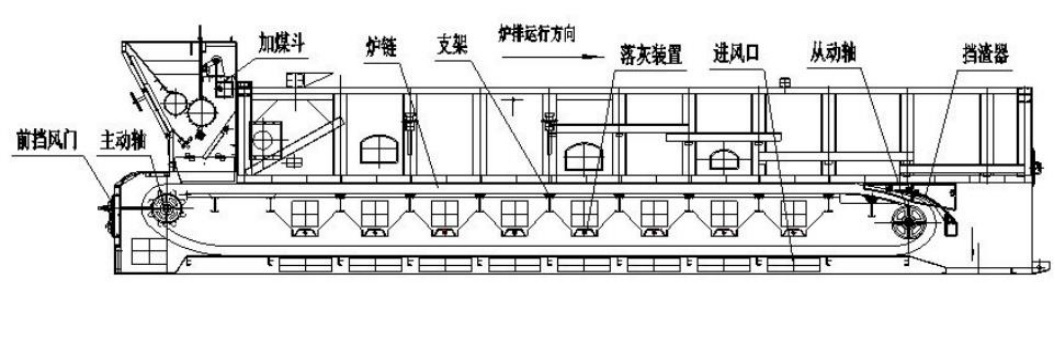

Toàn bộ ghi được chia thành bảy bộ phận: (1) Trục chủ động; (2) Trục bị động; (3) Giá đỡ; (Giá đỡ có kết cấu liền khối, có tấm đỡ tro thấp và dải ma sát); (4) Xích lò; (5) Phễu than; (6) Van chắn gió phía trước; (7) Bộ phận chặn xỉ. Thiết bị cấp gió của thiết bị cấp than và hộp bánh răng ghi không nằm trong ghi này.

▌Thông số kỹ thuật mẫu

▌Cấu tạo và đặc điểm

(1) Bề mặt làm việc của ghi, tức phần bề mặt ghi, có nhiều thanh ghi xếp chồng liên tục và nghiêng theo hình vảy, tiết diện thông gió là 8% - 10%.

(2) Đặc điểm kết cấu của xích lò là có nhiều dây xích, và xích được cố định trên xích lò bằng một nhóm năm trụ nẹp. Xích lò được cố định bằng trục dài và tấm lót nối tiếp, và các con lăn được xâu giữa các xích lò. Con lăn ăn khớp với răng trên bánh chính, và đĩa xích của lò truyền động quay. Hoạt động của ghi được đẩy bởi bánh dẫn động, và bánh bị động trượt.

(3) Bên trong ghi sử dụng cấp gió theo từng đoạn. Nó được chia thành nhiều buồng gió dung tích lớn theo chiều dọc dọc theo ghi, và mỗi buồng gió được nối riêng với ống cấp gió. Gió vào buồng gió giảm tốc độ do khuếch tán và có thể phân bố đều trong buồng gió. Trên ống cấp gió có cửa hình bướm để điều chỉnh áp suất gió trong buồng gió.

(4) Thiết bị xả tro của buồng gió dùng cửa rơi tro kiểu đẩy kéo và thanh kéo. Khi xoay hoặc đẩy tay cầm cửa rơi tro, tro sẽ rơi xuống xích lò phía dưới. Xích lò chuyển động trên tấm đáy dưới để đẩy tro về phía trước ghi và rơi vào phễu tro hoặc máng xỉ. Tro cũng có thể được xả thủ công. Tay cầm đẩy được đặt bên ngoài ống cấp gió xuyên qua ống cấp gió, và cách bố trí của nó phù hợp với ống cấp gió, tức khi cấp gió từ một bên, tro được xả từ một bên; Khi cấp gió từ cả hai bên, tro được xả từ cả hai bên; Cấp gió từ một bên, và xả tro từ cả hai bên.

(5) Gioăng làm kín giữa hai bên xích lò và giá đỡ dùng kết cấu mê cung hoặc tiếp xúc, và các cục than được bố trí rơi lọt vào hai bên ghi.

(6) Thiết bị giữ xỉ dùng thiết bị giữ xỉ thanh thép hình đại bàng. Bộ phận chặn xỉ, tức thanh thép hình đại bàng, được đặt phía sau trục bị động, đầu của nó được ép lên xích lò nhờ trọng lượng bản thân, và phần dưới được lắp trên giá, được hàn với giá đỡ ghi.

(7) Để đáp ứng nhu cầu kiểm tra, bảo dưỡng và thông gió hàng ngày, một cửa kiểm tra được bố trí trên dốc phía trên van chắn gió trước. Nếu cần thông gió tự nhiên, có thể mở van chắn gió và cửa rơi tro của buồng gió.

(8) Phễu than được lắp trên các tấm vách ở hai bên giá đỡ. Trong phễu than có cửa chắn than. Độ dày của lớp than được điều chỉnh bằng việc nâng hạ cửa chắn.

▌Ưu điểm

1. Lớp than tiếp xúc với toàn bộ bề mặt ghi, nhưng xích không bị gia nhiệt trực tiếp, vận hành an toàn và đáng tin cậy;

2. Khe hở của ghi rất nhỏ và ít rò lọt than; Tấm ghi mỏng và điều kiện làm mát tốt;

3. Có thể thay thế mà không cần dừng lò hơi;

4. Do kết cấu xích linh hoạt, khi hình dạng răng của đĩa xích trên trục chủ động hơi không đều, độ căng có thể tự điều chỉnh để duy trì ăn khớp tốt.
